杭晶电子推出超低相噪全国产化V714H型VCXO产品
一、产品核心亮点
- 超低相位噪声：提供极洁净的时钟信号，典型值达 -162dBc/Hz @100kHz。
- 极致低抖动：RMS相位抖动低至 16fs，确保数据传输完整性。
- 高频率稳定性：稳定性高达 ±20ppm，应对严苛环境挑战。
- 紧凑型设计：采用 9×14x2.8mm 表贴封装，节省电路板空间。
- 全国产化：可完全替代Cryste* CVHD-950产品，可开ZZKK证明
二、数据展示
|
品牌Brand |
杭晶HCI |
Unit |
|
|
型号 |
- |
||
|
尺寸 |
14x9x2.8 |
mm |
|
|
频率 |
122.880 |
MHz |
|
|
稳定度 |
±20 |
ppm |
@25℃包括准确度、温度范围、 电源特性、负载特性和10年老化 |
|
压控绝对牵引 |
±5 |
ppm |
|
|
输出波形 |
CMOS |
- |
|
|
工作电压 |
3.3 |
V |
|
|
负载 |
15 |
pF |
|
|
消费电流 |
24 |
mA |
|
|
压控电压 |
1.65±1.65 |
V |
|
|
抖动 RMS (type.) |
16 |
fS |
|
|
相噪（type.) |
-84 dBc/Hz -116 dBc/Hz -142 dBc/Hz |
@10Hz @100Hz @1kHz |
|
|
-162 dBc/Hz |
@10kHz |
||
|
-170 dBc/Hz |
@100kHz |
||
|
-173 dBc/Hz |
@1MHz |
||
|
工作温度 |
-40 ~ +85 |
℃ |
|
|
储存温度 |
-55 ~ +125 |
℃ |

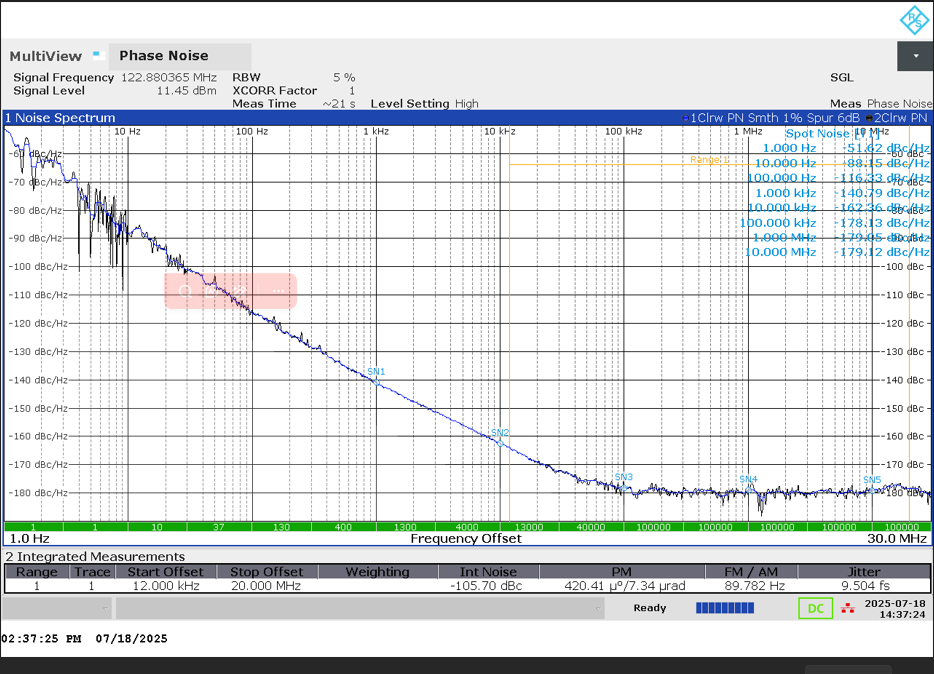

相噪数据Phase Noise Data:
三、主要应用领域
- 电信/数据通信：网络交换机/路由器、时钟同步与恢复
- 数据中心：服务器、存储阵列，清理与恢复时钟
- 专业广播：视频制作切换台、帧同步器，消除画面撕裂
- 测试测量：高端示波器、信号发生器，作为核心参考源
- 军事航空：通信、雷达系统，用于频率合成与调制
如果您正在为以下需求寻找解决方案：
- 精密网络时钟同步
- 从高速串行数据流中恢复低抖动、高稳定度时钟
- 国产化ZZKK要求

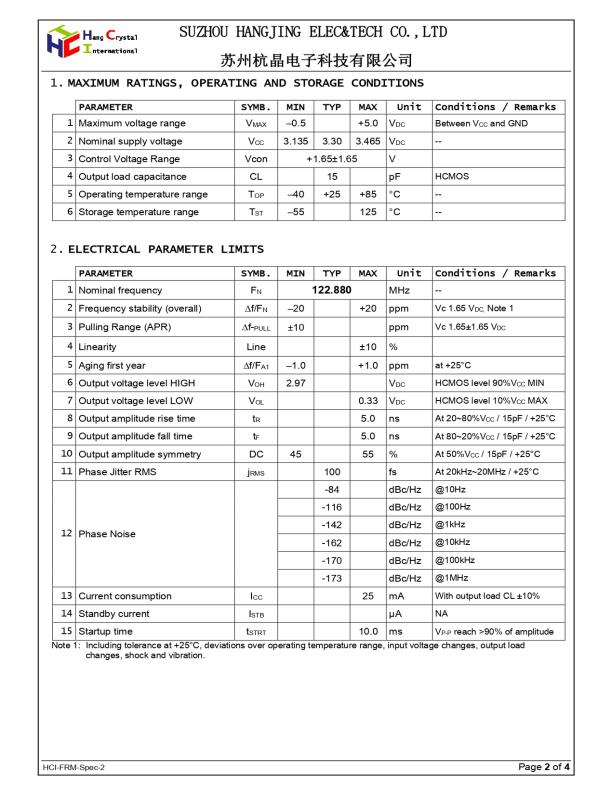

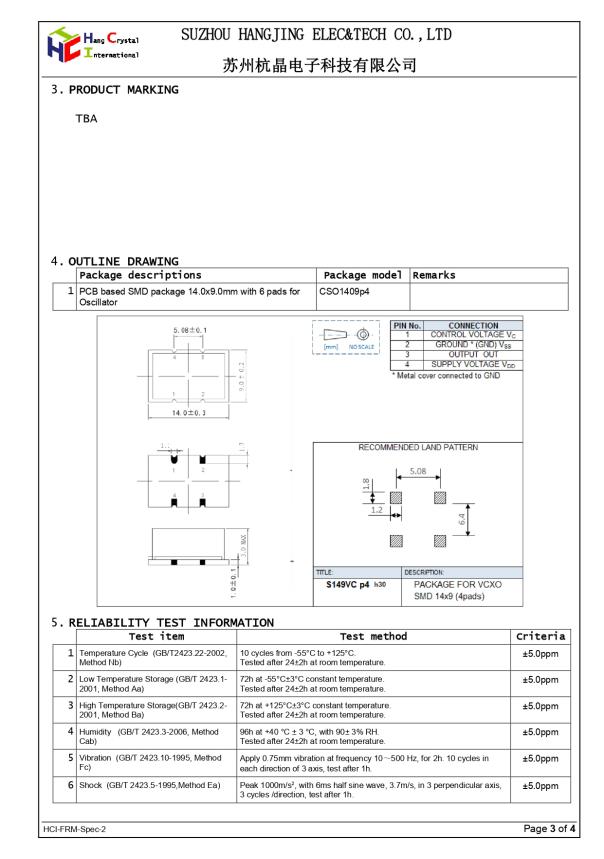

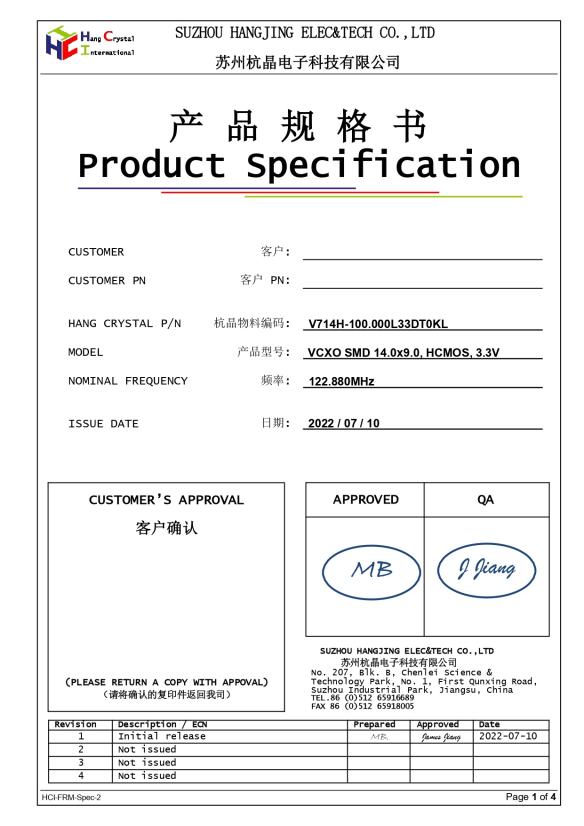

四、规格书参考
