HCI杭晶推出可替代进口的超低相噪100MHz VCXO
一、产品核心亮点
- 超低相位噪声：提供极洁净的时钟信号，典型值达 -164dBc/Hz @100kHz。
- 极致低抖动：RMS相位抖动低至 40fs，确保数据传输完整性。
- 高频率稳定性：稳定性高达 ±20ppm，应对严苛环境挑战。
- 紧凑型设计：采用 9×14x2.8mm 表贴封装，节省电路板空间。
- 国产化：可完美替代Cryste* CVHD-950*产品
二、数据展示
|
Brand |
杭晶HCI |
Cryste* |
Unit |
|
P/N |
V714H-100.000L33DT0KL |
CHVD-950X-100.000 |
- |
|
Hold Style |
14x9x2.8 |
14x9x5.3 |
mm |
|
Nominal Frequency |
100.000 |
100.000 |
MHz |
|
Frequency stability |
±20 |
±20 |
ppm |
|
Pulling Range (APR) Min |
±20 |
±20 |
ppm |
|
Output |
CMOS |
CMOS |
- |
|
Nominal supply voltage |
3.3 |
3.3 |
V |
|
Load |
15 |
15 |
pF |
|
Current consumption |
24 |
25 |
mA |
|
Control Voltage Range |
1.65±1.65 |
1.65±1.65 |
V |
|
Phase Jitter RMS (type.) |
40 |
40 |
fS |
|
Phase Noise(type.) |
-143 dBc/Hz |
-140 dBc/Hz |
@1kHz |
|
-157 dBc/Hz |
-155 dBc/Hz |
@10kHz |
|
|
-164 dBc/Hz |
-164 dBc/Hz |
@100kHz |
|
|
-168 dBc/Hz |
-166 dBc/Hz |
@1MHz |
|
|
Operating Temperature Range |
-40 ~ +85 |
-40 ~ +85 |
℃ |
|
Storage Temperature Range |
-55 ~ +125 |
-55 ~ +125 |
℃ |

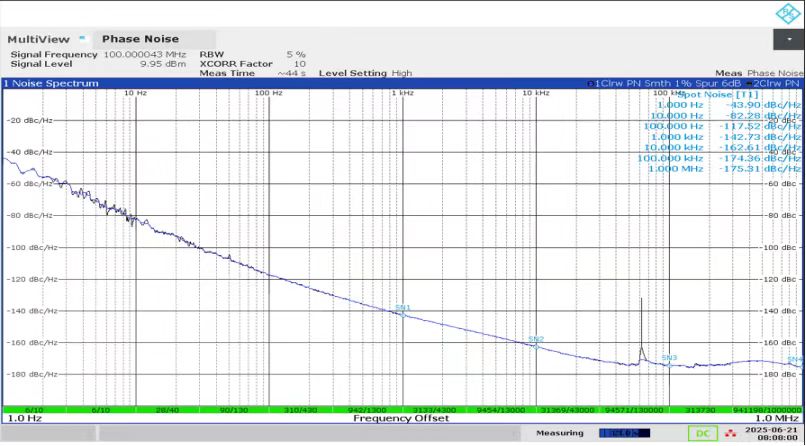

相位噪声数据Phase Noise Data:
三、主要应用领域
- 电信/数据通信：网络交换机/路由器、时钟同步与恢复
- 数据中心：服务器、存储阵列，清理与恢复时钟
- 专业广播：视频制作切换台、帧同步器，消除画面撕裂
- 测试测量：高端示波器、信号发生器，作为核心参考源
- 军事航空：通信、雷达系统，用于频率合成与调制
四、如果您正在为以下需求寻找解决方案：
- 精密网络时钟同步
- 从高速串行数据流中恢复低抖动、高稳定度时钟
- 国产化要求
超低抖动V714H-100.000L33DT0KL是您的不二之选。

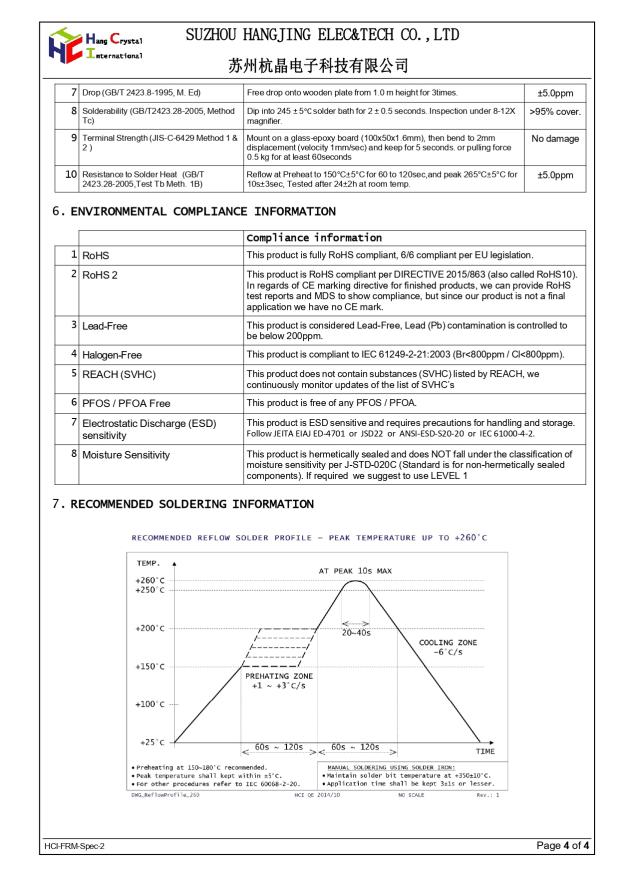

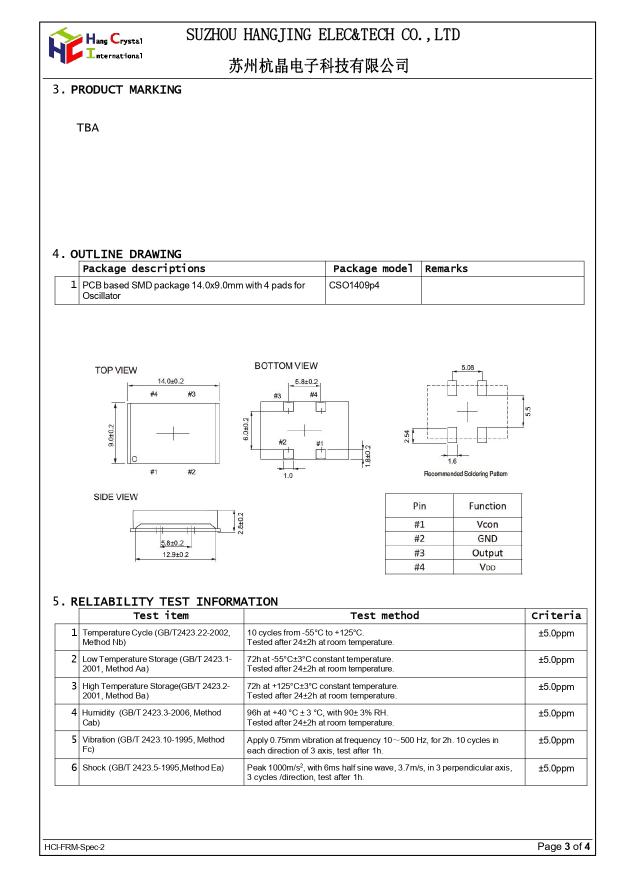

- 规格书展示
