74HC138PW,118

产品概述：74HC138PW,118

基本信息

74HC138PW,118是一款高性能的解码器/多路分解器，属于74HC系列逻辑电路，非常适合于各种数字和模拟系统的设计与应用。该产品的主要功能是将三位二进制输入转换为八个独立的输出，广泛应用于数据选择、地址解码、指示灯控制和各种时序逻辑中。

逻辑电路及类型

作为一种解码器，74HC138PW,118具备将输入信号解码为多个有效输出的能力。例如，对于三位二进制输入信号，该器件能够输出八个唯一的高电平信号。这使得它在多路选择器和数据选择电路中扮演着至关重要的角色。

电源及工作参数

该芯片设计支持的工作电压范围为2V至6V，使其适用于多种电源配置，能够满足不同系统的需求。使用单电源供电简化了设计，并且有效降低了电源噪声的影响。74HC138PW,118的工作温度范围为-40°C至125°C，保证了其在极端环境下的稳定性与可靠性，适合广泛的工业和消费电子应用。

输出能力

74HC138PW,118的输出电流能力为5.2mA (高电平和低电平输出均为此值)，足以驱动大部分标准逻辑电路和LED负载。这使得该解码器能够直接与其他逻辑元件兼容，应用灵活。

封装与安装

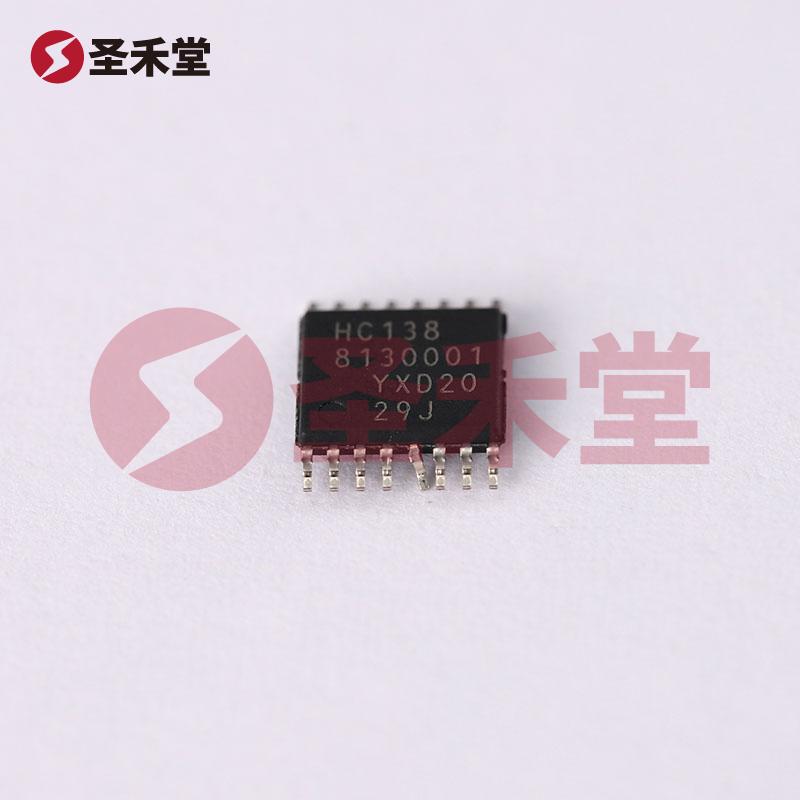

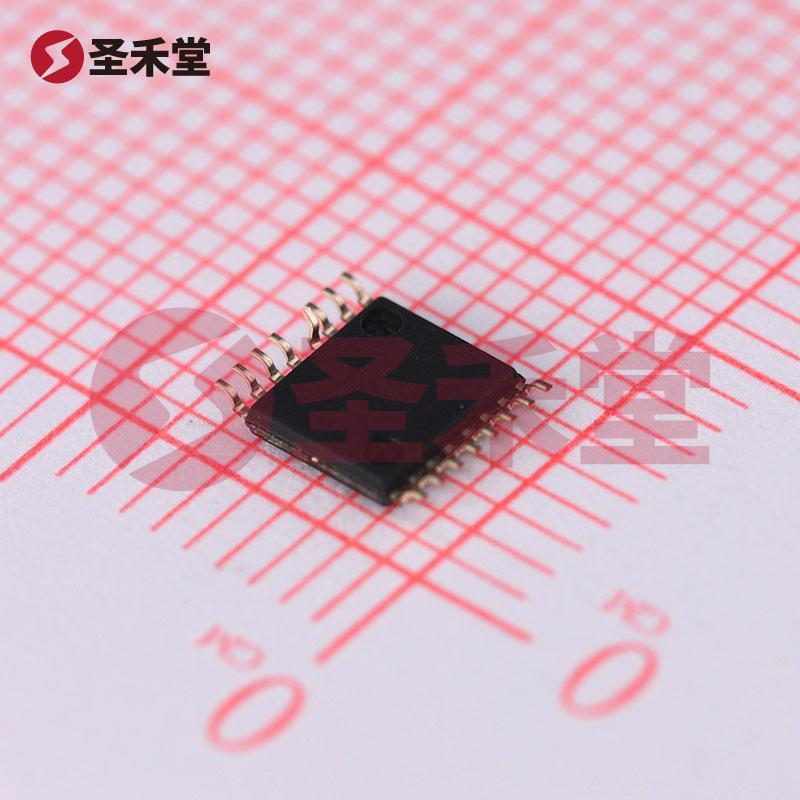

该解码器采用16-TSSOP (Thin Shrink Small Outline Package)封装，尺寸为0.173英寸（约4.40mm宽），表面贴装型设计方便自动化装配，并且适合高密度板级设计。这种小型封装设计使得其在空间有限的应用中依然能发挥良好的性能。

应用场景

74HC138PW,118可广泛应用于调度逻辑、数据选择和地址解码等技术中。例如：

• 地址解码：在微处理器或微控制器系统中，解码器能够将CPU发出的地址信号转换为所需的设备选择信号。
• 数据选择：在数据传输选择中，可将多个输入信号解码至特定的一组输出，为数据路由提供灵活性。
• 指示灯和当前状态显示：可以利用这种解码器驱动多个LED指示灯，根据输入信号的不同实现不同状态的指示灯显示。

功能特性

• 高速度：74HC系列的逻辑芯片具备快速切换时间，适合高速数字电路设计。
• 低功耗：在广泛的应用中，低功耗的特性有助于延长电池设备的使用时间。
• 兼容性强：作为高速CMOS逻辑器件，74HC138与其他TTL或CMOS逻辑电路具有良好的兼容性，能够与现有的电路系统无缝集成。

总结

74HC138PW,118作为一款高性能的解码器/多路分解器，非常适合现代电子产品的设计需求。无论是在消费电子还是工业控制系统中，它都能够提供稳定、可靠的性能，以及优良的环境适应性。这一产品的灵活性与功能性使其成为任何需要解码功能的电子设计中的理想选择。
