74HC157D,653

74HC157D,653 产品概述

一、引言

74HC157D,653是由安世（Nexperia）公司生产的一款高性能多路复用器（MUX），属于74HC系列逻辑器件。该器件具有4个2:1多路复用器的功能，旨在提供安全、高效的信号选择和数据传输解决方案。因其出色的性能和广泛的应用范围，使得74HC157D,653成为许多电子设计工程师的重要选择。

二、基础参数

1. 逻辑电路的归属系列: 74HC

   • 74HC系列代表高速CMOS逻辑系列，具有低功耗和高输入阻抗的特点，适用于各种数字电路设计。

2. 逻辑类型: 多路复用器

   • 作为一个多路复用器，74HC157D,653可以在多个输入信号中选择一个输出，这使得该器件在数据选择、信号处理等场合得以广泛应用。

3. 工作电压: 2V ~ 6V

   • 74HC157D,653支持的工作电压范围较宽，适应多种电源设计，可以在2V到6V的电压下稳定工作，提供灵活的电源方案。

4. 电路结构: 4 x 2:1

   • 此器件包含4个2:1多路复用器，每个多路复用器都有两个输入和一个输出，能够进行灵活的信号选取，适用于较复杂的信号路由需求。

5. 电流输出: 高5.2mA，低5.2mA

   • 该器件可以提供5.2mA的输出电流能力，适合驱动轻负载，确保在连接负载时的信号完整性。

6. 工作温度范围: -40°C ~ 125°C

   • 74HC157D,653的宽工作温度范围使其能够在恶劣环境下正常工作，适用于工业控制、汽车电子、通讯设备等各种应用领域。

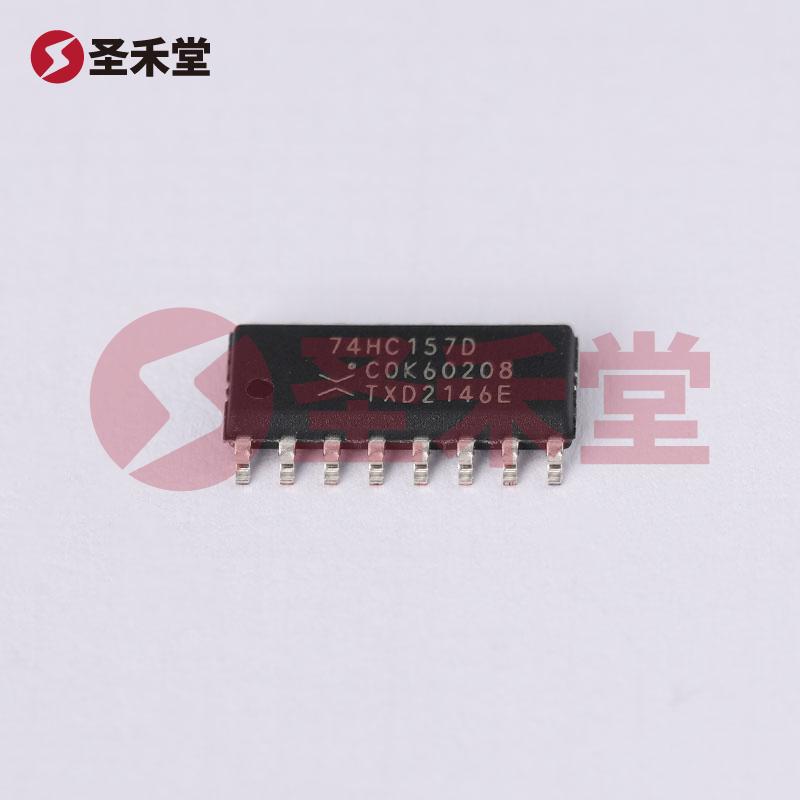

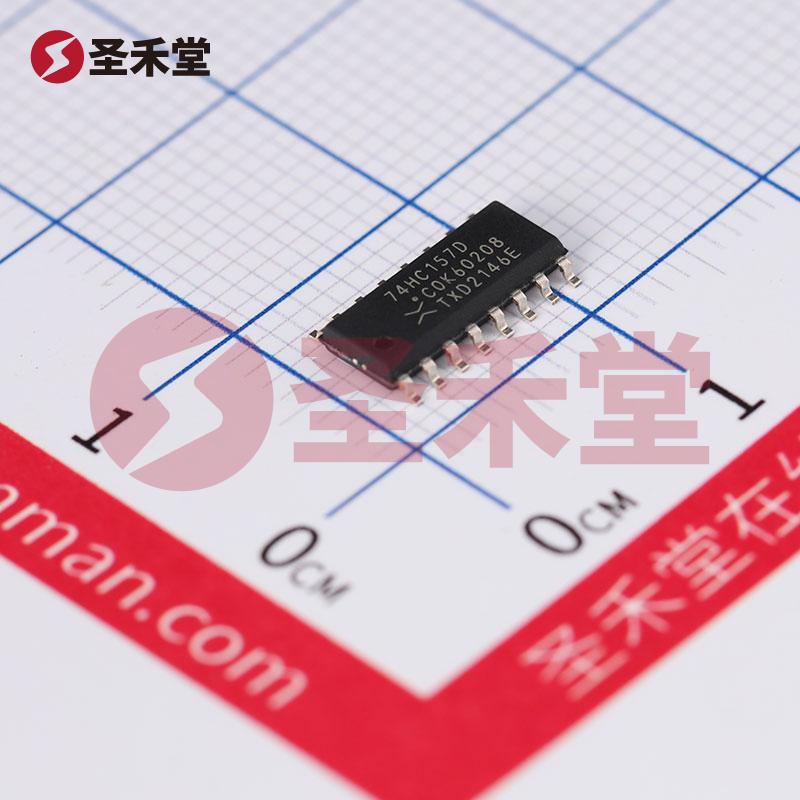

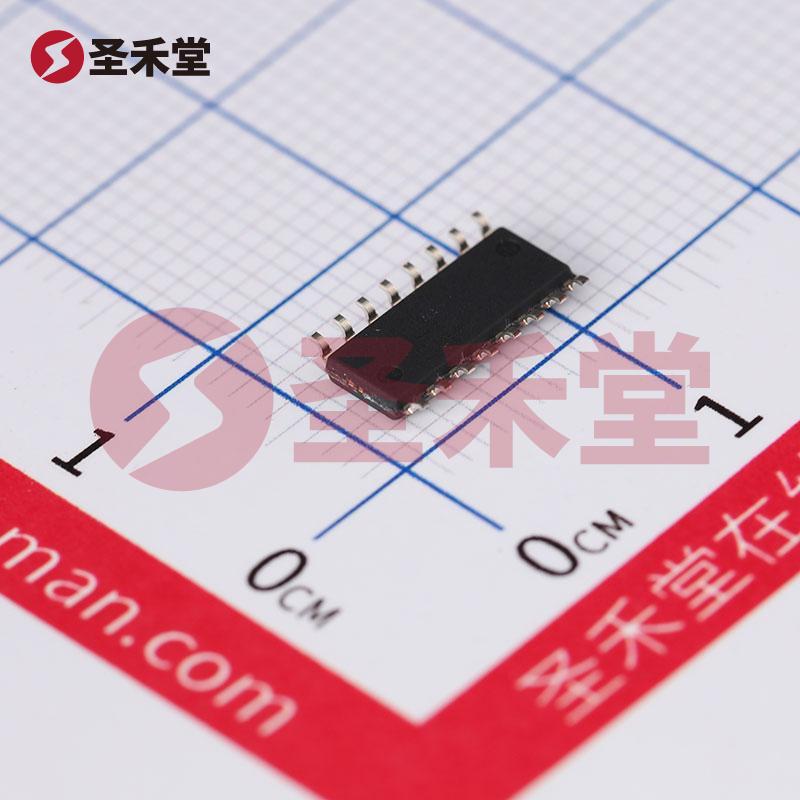

7. 安装类型和封装: 表面贴装型（16-SOIC）

   • 采用16-SOIC封装，适合表面贴装PCB设计，减小整体设计尺寸，提升电路的集成度。

三、特性与应用

74HC157D,653能够在众多电子设备中发挥重要作用，其主要特性使其在以下应用场景中表现出色：

1. 数据选择和路由:

   • 在数字信号处理、通信系统中，74HC157D,653可用于选择多个数据源，灵活控制信号流向。

2. 存储器和地址解码器:

   • 在存储器系统中，可以通过多个通道提供存储器地址选择，增强系统的灵活性和扩展性。

3. 控制信号生成:

   • 使用该器件可以生成各种控制信号，适用于控制电路的开关、时序等。

4. 图像和音频信号处理:

   • 在音视频设备中，可以通过多路复用器实现信号的选择，从而提高整体系统的性能。

四、总结

74HC157D,653多路复用器是一个性能优越、应用广泛的CMOS逻辑器件，具有低功耗、高速和宽工作电压范围等优点。无论是在消费电子、工业控制，还是在汽车电子领域，74HC157D,653都展现了其独特的价值。其可靠的性能、卓越的信号处理能力和优秀的温度适应性，使它成为电子设计工程师的理想选择。在未来的电子设计中，74HC157D,653将继续发挥重要作用，为各种创新应用提供可靠支撑。
