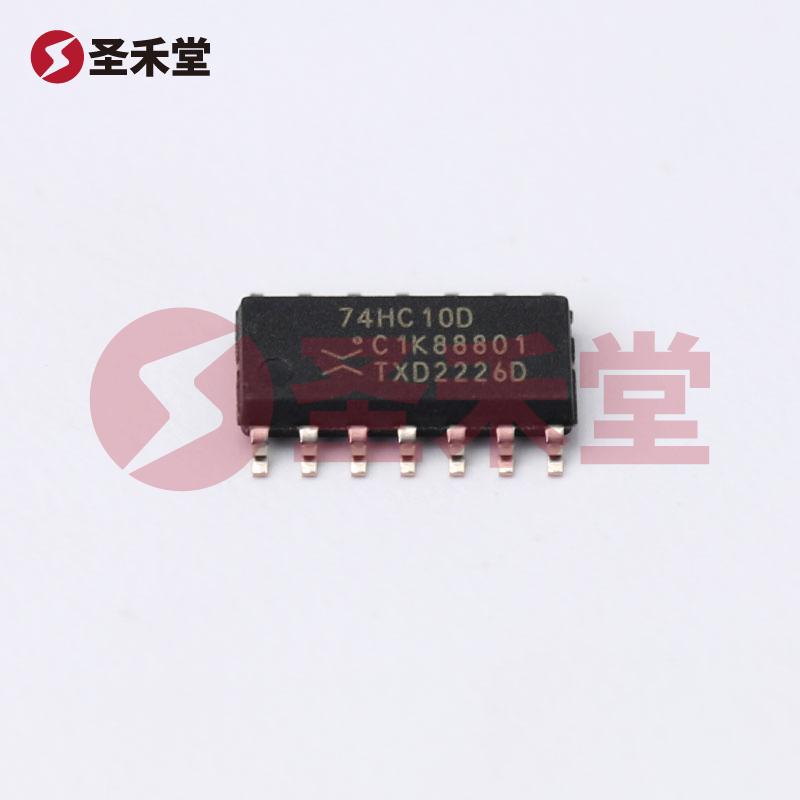

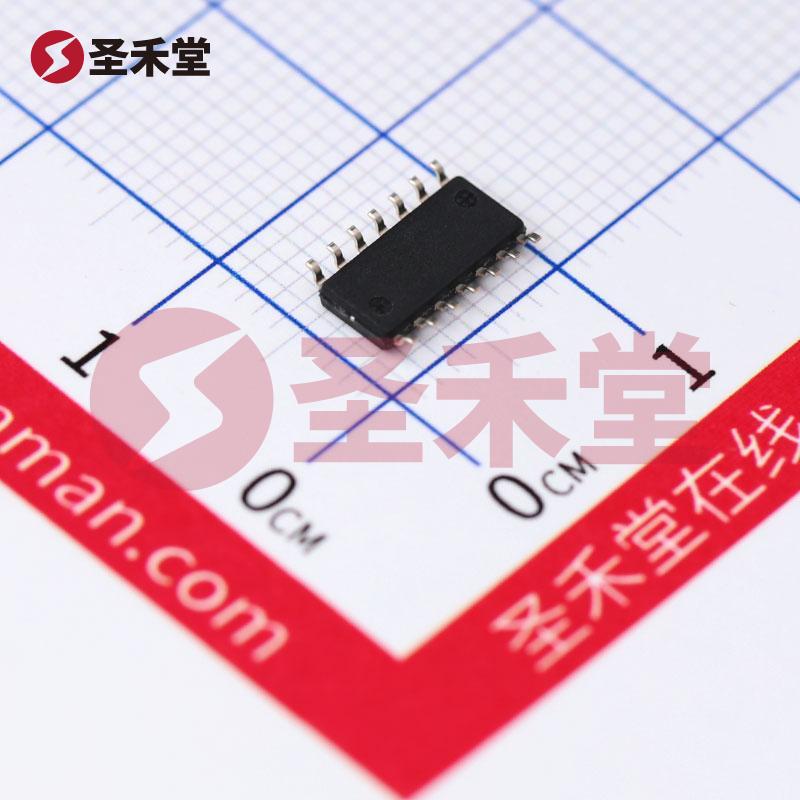

74HC10D,653

商品编码: BM0000280152
品牌 :
Nexperia(安世)
封装 :
14-SO
包装 :
编带
重量 :
0.17g
描述 :
与非门-IC-3-通道-14-SO
库存 :
1784(起订量1,增量1)
批次 :
2年内
数量 :
X
0.493
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.493
--
2500+
¥0.452
--
25000+
产品参数
产品手册
产品概述

74HC10D,653参数

逻辑类型与非门通道数3
电源电压2V~6V静态电流(最大值)2uA
灌电流(IOL)5.2mA拉电流(IOH)5.2mA
高电平范围(VIH)1.5V~4.2V低电平范围(VIL)500mV~1.8V
逻辑电路的归属系列74HC系列最大传播延迟16ns@6V,50pF
工作温度-40℃~+125℃

74HC10D,653手册

74HC10D,653概述

74HC10D,653 产品概述

产品简介

74HC10D,653 是一款高性能的三输入与非门(NAND Gate),采用14引脚SO封装(Small Outline Package),符合表面贴装(SMD)安装标准。此器件由知名品牌Nexperia(安世半导体)制造,广泛应用于各种数字电路中,能够有效满足现代电子产品对低功耗和高速度的需求。

基本参数

  • 安装类型: 表面贴装型 (SMD)
  • 逻辑电平:
    • 高电平: 1.5V 至 4.2V
    • 低电平: 0.5V 至 1.8V
  • 电压范围: 供电电压在2V 至 6V之间运行,符合多种电源需求。
  • 输入数量: 3个输入端口,适合多种逻辑运算。
  • 电流特性: 静态电流最大值为2µA,输出电流在高低状态下均为5.2mA。
  • 工作温度范围: -40°C 至 125°C,适用于广泛的工业和消费电子环境。
  • 最大传播延迟: 在6V电压和50pF负载下,最大传播延迟为16纳秒,体现出其高速度特性。

逻辑功能

作为与非门(NAND Gate),74HC10D,653能够实现基本的逻辑功能。在数字电路中,需要多个输入进行逻辑运算时,该器件能够通过其三路输入输出所需的逻辑结果。与非门是一种非常常用的基本逻辑门,因其能通过组合实现其他所有逻辑门功能(如与门、或门等),因此具有广泛的应用前景。

应用场景

74HC10D,653适用于多种电子设计中,特别是在以下领域:

  1. 消费电子: 使用于音频、视频设备中的信号处理。
  2. 控制器设计: 在微控制器和单片机接口中用于逻辑信号处理。
  3. 通信设备: 传输网络中的信号调节与接口。
  4. 工业控制: 在自动化设备中实现各种逻辑控制。
  5. 汽车电子: 在车辆信息处理和控制系统中对信号进行逻辑运算。

优点

  1. 低功耗: 74HC系列元器件设计的初衷便是提供低功耗解决方案,适合对能耗严格要求的环境。
  2. 宽工作温度范围: 其工作温度范围从-40°C到125°C,使其在不同环境条件下稳定工作,尤其适合工业级产品。
  3. 高速运算能力: 最大16ns的传播延迟,适合集成于快速的数字电路中,提高了系统的响应速度。

封装与引脚配置

74HC10D,653采用14-SO封装,适合自动化生产和手动焊接。该封装不仅节省了电路板空间,还便于散热与降低EMI(电磁干扰)。引脚配置遵循标准,便于设计工程师进行电路设计和布局。

总结

74HC10D,653是一款功能强大、性能可靠的三输入与非门电路,其在逻辑运算中的广泛应用,使其成为设计电子设备的理想选择。随着电子行业的不断发展,74HC10D,653凭借其低功耗、高速度和可靠性,必将在未来的电路设计中发挥更加重要的作用。无论是在消费电子、工业自动化,还是汽车电子等领域,74HC10D,653都将是电子设计工程师值得信赖的工具。
