DFLS240-7

DFLS240-7 产品概述

1. 产品简介

DFLS240-7 是一款高性能的肖特基二极管，专为高效能和高可靠性的电子电路设计而成。其具有较低的正向压降和快速的恢复特性，使其在电源管理、整流和反向保护等应用中表现出色。DFLS240-7 由 DIODES（美台）公司生产，采用了先进的 PowerDI™ 123 封装形式，是表面贴装型组件，这使得它在各种电路板上的安装更加便利。

2. 主要技术参数

• 直流反向耐压（Vr）: 最大 40V，能够为大多数中等电压应用提供可靠的反向电压保护。
• 平均整流电流（Io）: 高达 2A，适合用于主电源整流，保证电流输出的稳定性。
• 正向压降（Vf）: 700mV @ 2A，表明其在大电流条件下仍能保持较低的电压损耗，进而提高系统的能效。
• 反向泄漏电流: 在最大反向电压 40V 条件下，反向泄漏电流仅为 20µA，这意味着 DFLS240-7 在非工作状态下能有效减少能量损耗。
• 电容特性: 在 10V 和 1MHz 条件下，电容值为 28pF，显示出其在高频应用中良好的性能。
• 工作温度范围: 结温可在 -65°C 到 +125°C 之间工作，能适应各种极端的使用环境。

3. 封装与安装

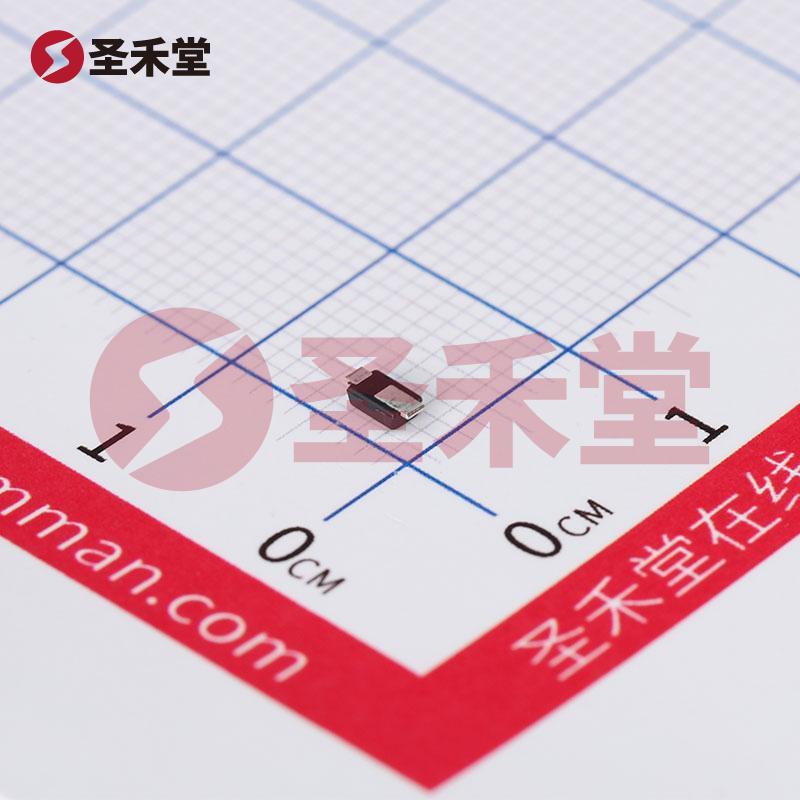

DFLS240-7 使用了专利的 PowerDI™ 123 封装，这种封装设计提供了出色的热管理和小尺寸优势。其表面贴装特性使得该器件能够轻松集成到多种表面贴装 PCB 设计中，适用于自动化生产，提高了装配效率。

4. 应用场景

DFLS240-7 二极管广泛应用于各种电子项目中，如：

• 开关电源: 由于其快速恢复特性，DFLS240-7 是开关电源整流中的理想选择，能够有效转换和整流电流。
• 电池管理系统: 在电池充放电过程中，该二极管可以实现高效的能量转换，降低功耗，延长电池寿命。
• DC-DC 转换器: DFLS240-7 可以用于 DC-DC 转换器的整流环节，确保更高的转换效率，并降低热量产生。
• 逆变器: 在逆变器设计中，快速恢复的特性有助于提升系统效率，并有效减少电流尖峰导致的噪声。

5. 性能优势

DFLS240-7 肖特基二极管凭借其独特的设计和优异的电气性能，不仅满足了高电流和高电压的应用需求，也在低功耗和高效率体系中发挥着重要作用。其低正向压降和极小的反向泄漏电流使得该器件在要求高效能和长时间运行的系统中的应用愈发广泛。

6. 总结

总之，DFLS240-7 是市场上优质的肖特基二极管选择。该器件结合了先进的技术和材料，能够满足各种电子设计的需求。无论是在传统的电源管理应用中，还是在新兴的电池管理系统和高效逆变器中，DFLS240-7 都能提供可靠而高效的解决方案。随着电子产品对性能和能效的要求不断提高，DFLS240-7 的应用前景将更加广阔。
