FMMTL718TA 产品概述

一、产品简介

FMMTL718TA是一款高性能的PNP型晶体管，专为低功耗应用而设计，广泛应用于各种电子电路中。其出色的电气性能和安装灵活性，使其成为现代电子设备中不可或缺的重要元件。该器件符合国际标准，并由美台（DIODES）制造，确保了其在质量和可靠性方面的优越性。

二、技术参数

FMMTL718TA的主要技术参数如下：

• 晶体管类型：PNP
• 集电极电流 (Ic)：最大值为1A，适用于中等负载的电路应用。
• 集射极击穿电压 (Vce)：最大值为20V，这意味着其适合于多种低中压电源电路。
• 额定功率：500mW，适合于小功率的放大与开关应用。
• 饱和压降 (Vce(sat))：在100mA和1.5A的条件下，最大值为450mV，表现出优秀的导通性能。
• 电流 - 集电极截止 (Ic(off))：最大值为10nA，确保在关机状态下的功耗极低。
• DC电流增益 (hFE)：在500mA、2V的条件下，最低可达200，提供良好的放大能力和开关性能。
• 频率 - 跃迁：265MHz，满足高频应用的需求。
• 工作温度范围：-55°C至150°C，适合在各种环境下稳定工作。
• 安装类型：表面贴装型(SMD)，便于在现代电路板上进行高效集成。

三、封装与尺寸

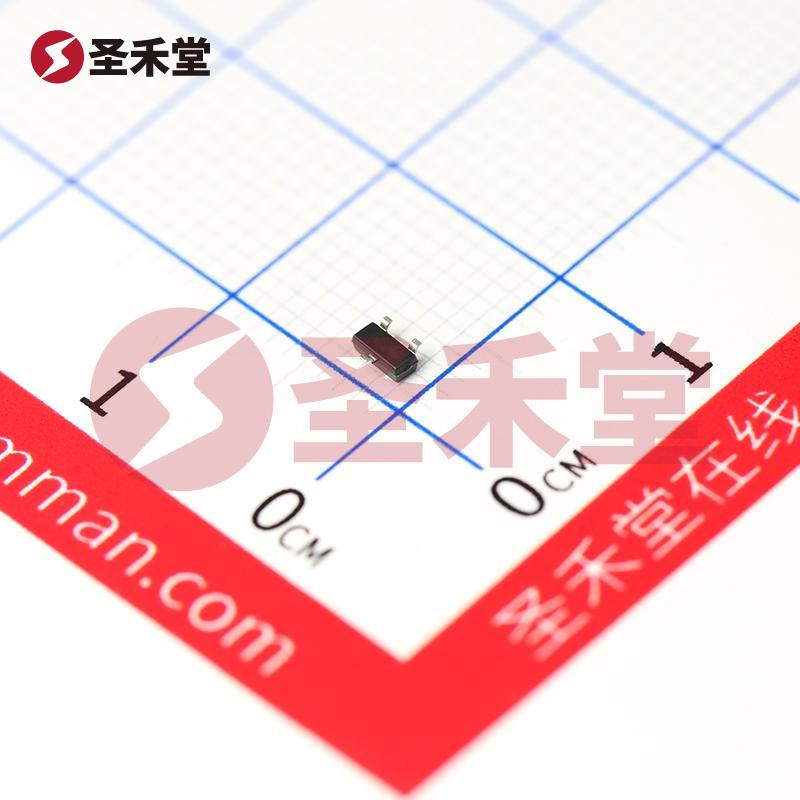

FMMTL718TA采用SOT-23封装，其体积小巧，便于高密度电路设计。封装的标准尺寸确保其可以轻松适应多种PCB设计和自动化装配工艺。SOT-23封装的引脚排列设计也方便与其他部件的配合。

四、应用场景

FMMTL718TA适用于多种电子应用，包括但不限于：

1. 音频放大器：由于其低噪声特性和高增益，FMMTL718TA非常适合用作音频信号的放大。

2. 开关电路：凭借其较低的饱和压降，FMMTL718TA可以用作高效的开关，适于电源控制和信号开关。

3. 功率管理：在电源管理应用中，它可用于调节电流和电压，实现高效能的电源转换和分配。

4. RF放大器：由于其高频特性，FMMTL718TA可以应用于无线通信设备等需要高频率信号放大的场合。

5. 传感器接口：适用于各种传感器信号的放大和条件处理，提高信号的抗干扰能力和传输稳定性。

五、优势与特点

• 高性能：该晶体管提供优异的电流增益和低截止电流，非常适合高效、信号增强及开关功能的应用。
• 高温适应性：其宽广的工作温度范围使得FMMTL718TA可以在严酷的环境中仍然可靠运行。
• 低功耗：设计时考虑了低功耗特性，适合于绿色环保电源设计与低功耗电子设备。
• 小型化封装：SOT-23封装满足现代电子产品对小型化、轻量化的严格要求。

六、总结

FMMTL718TA是一款高效、可靠的PNP晶体管，凭借其卓越的电气特性和小巧的封装设计，在当今各种电子应用中均展现出强大的适应力。无论是在音频放大、开关电路、功率管理还是在无线通信领域，它都能提供出色的性能，成为无数设计师和工程师的首选。选择FMMTL718TA，您将获得一款能满足多种需求的优质元件。
