DPLS350Y-13

DPLS350Y-13 产品概述

一、产品简介

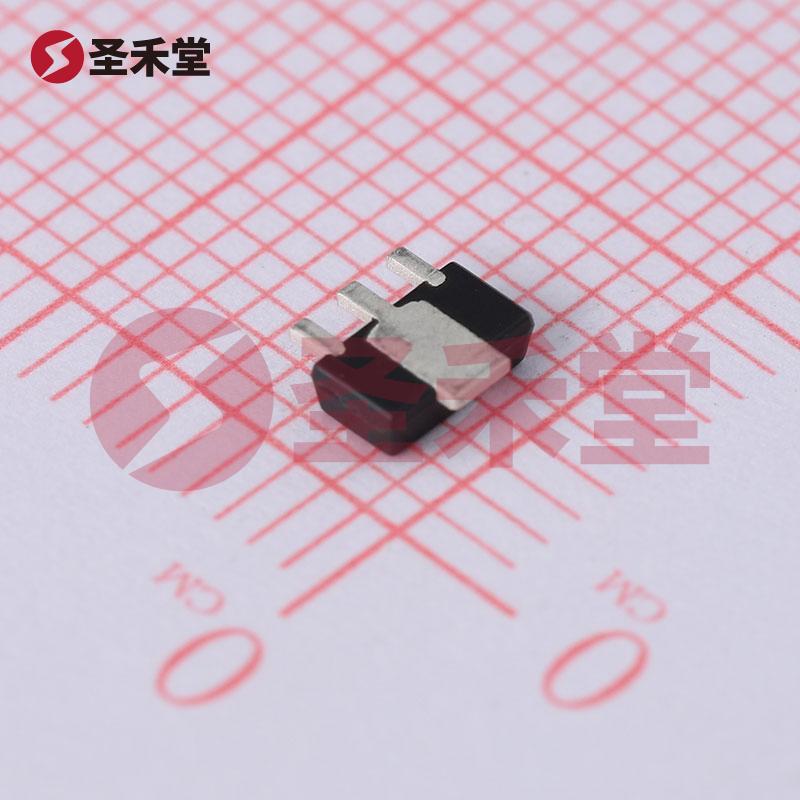

DPLS350Y-13 是一款高性能三极管，具体属于PNP类型，主要用于中低功率应用。它具有较高的集电极电流能力和较低的饱和压降，适合用于多种领域，包括开关电源、电机驱动和信号放大等。该器件由美台（DIODES）公司生产，采用SOT-89-3封装，适合于表面贴装安装，极大地方便了自动化组装。

二、主要规格

1. 晶体管类型：PNP
2. 集电极电流 (Ic)：最大值为 3A，适合大多数中等负载应用
3. 集射极击穿电压 (Vce)：最大值为 50V，能够满足常见电压环境的需求
4. 额定功率：1W，在多种应用场景下具备良好的发热管理能力
5. 饱和压降 (Vce(sat))：最大值为 390mV @ 300mA 和 3A，显示出其良好的电流开关特性，降低了功耗，提升了效率
6. 集电极截止电流：最大值为 100nA，保证了器件在关闭状态时的高隔离性
7. DC电流增益 (hFE)：在 1A 和 2V 时的最小值为 200，表明器件具有良好的放大能力，适合用于信号处理
8. 工作温度范围：-55°C 至 150°C，适应各种严酷环境条件
9. 频率特性：跃迁频率为100MHz，适合高频应用
10. 封装/外壳：TO-243AA，符合SOT-89-3标准，方便对于PCB的布局设计。

三、应用领域

DPLS350Y-13 的广泛应用场景包括但不限于：

• 开关电源：适用于DC-DC转换器，提供高效率的功率传输，支持良好的开关性能。
• 直流电机驱动器：以其较高的集电极电流能力，能够有效驱动小型直流电机，适用于家用电器、玩具等设备。
• 信号放大：能在较低的输入信号下实现较高的输出，适合音频放大电路、传感器信号放大等应用。
• 数字电路开关：可用于逻辑电路，提升电路的响应速度与稳定性。

四、产品优势

1. 高效能：高集电极电流和低饱和压降带来了较低的热损耗，提升了系统的整体效率。
2. 广泛的工作温度范围：能够在严酷环境下运行，增加了产品的可靠性。
3. 优秀的增益特性：提供高增益，增强了信号处理能力，适合用于放大电路。
4. 小型化封装：SOT-89-3封装使其适合于现代电子设备的小型化设计需求，节省了线路板空间。

五、总结

DPLS350Y-13 是一款功能强大的PNP三极管，凭借其优异的电气特性和灵活的应用场景，成为了电子设计工程师的理想选择。无论是在功率转换、信号放大，还是在驱动应用中，该器件都能提供可靠的性能，助力生产高效、稳定的电子产品。由于其优秀的品质和性能，该三极管在各类电子设备中得到了广泛的认可和应用。
