IR2103STRPBF
IR2103STRPBF参数
| 输入类型 | 反相，非反相 | 通道类型 | 独立式 |
| 安装类型 | 表面贴装型 | 电压 - 供电 | 10V ~ 20V |
| 电流 - 峰值输出（灌入，拉出） | 210mA，360mA | 驱动器数 | 2 |
| 高压侧电压 - 最大值（自举） | 600V | 栅极类型 | IGBT，N 沟道 MOSFET |
| 驱动配置 | 半桥 | 工作温度 | -40°C ~ 150°C（TJ） |
| 上升/下降时间（典型值） | 100ns，50ns | 逻辑电压 - VIL，VIH | 0.8V，3V |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） | 供应商器件封装 | 8-SOIC |
IR2103STRPBF手册
IR2103STRPBF概述
产品概述：IR2103STRPBF
一、产品背景与概述
IR2103STRPBF是一款高性能半桥栅极驱动器集成电路（IC），由著名的半导体制造商英飞凌（Infineon）推出。该驱动器专为对高压MOSFET和IGBT器件的高效控制而设计，广泛应用于电机控制、开关电源、逆变器和其他功率控制场合。这款IC支持反相和非反相输入，具有独立通道配置，适合多种复杂电路设计。

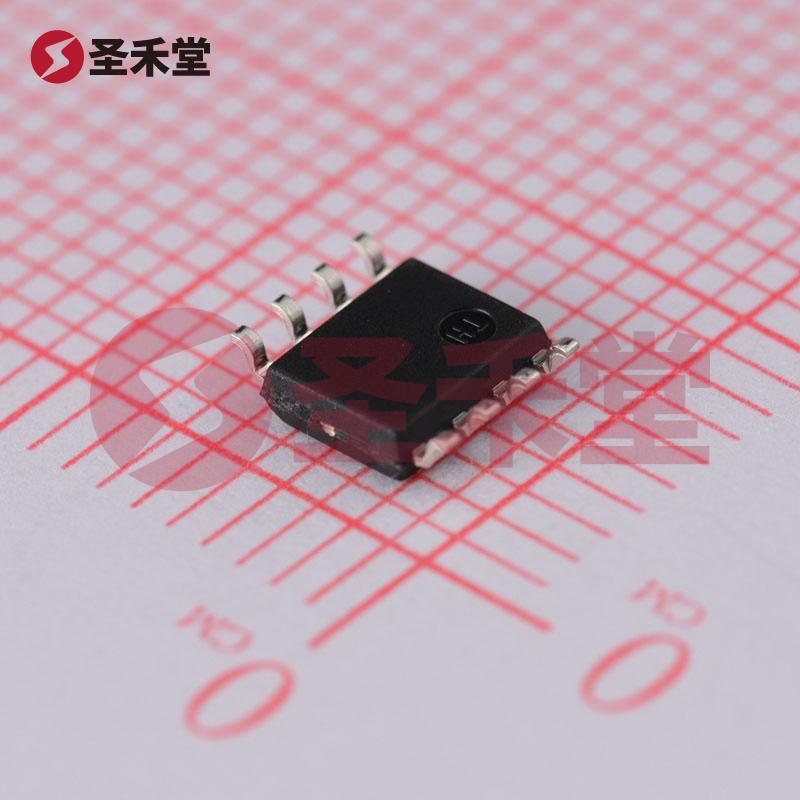

该器件被封装为8-SOIC（0.154", 3.90mm宽），在紧凑的空间设计中提供出色的电气性能，特别是在要求高频开关和快速响应的应用中。
二、技术参数详解
供电电压： IR2103STRPBF的工作电压范围为10V至20V，使其在多种供电系统中具有良好的适应性。
输出特性： 该驱动器的峰值输出电流分别为210mA（灌入）和360mA（拉出），确保满足外围器件（如高压MOSFET或IGBT）的驱动要求。
高压支持： 其高压侧最大自举电压可达600V，适合高电压应用，确保在高压环境中的可靠性。
输入类型： 支持反相和非反相输入，用户可以根据需要灵活配置，提升系统设计的灵活性。
通道配置： IR2103STRPBF内置两路独立驱动通道，能够驱动两个互补的功率器件（例如，一对MOSFET或IGBT），可以用于实现高效的半桥电路设计。
逻辑电平： 逻辑输入电压（VIL和VIH）分别为0.8V和3V，能够兼容多种数字逻辑电平，确保与微控制器或数字信号处理器（DSP）的无缝连接。
上升/下降时间： 该驱动器提供优良的动态性能，典型的上升时间为100ns，而下降时间为50ns，这对于高频开关操作至关重要，可以有效减少开关损耗，提高整体系统效率。
工作温度范围： IR2103STRPBF的工作温度范围在-40°C至150°C之间，表明其对苛刻环境的耐受性，适合汽车、工业及其他对温度要求严格的应用领域。
三、应用场景
IR2103STRPBF广泛应用于以下领域：
- 电机控制：在无刷DC电机和步进电机驱动中，采用半桥配置以实现高效控制和调速。
- 开关电源和逆变器：在高效率的DC-DC或者DC-AC转换中，提供高频开关能力及高压驱动。
- 电力电子设备：用于驱动各种功率半导体器件，提高设备的可靠性和性能。
四、结论
IR2103STRPBF是一款功能强大且灵活的半桥栅极驱动器，具备多种优秀参数，适合多种高性能电源及驱动应用。其广泛的工作电压范围、高峰值电流、较高的工作温度和良好的响应速度使其成为设计师在电机控制和电源管理系统中极具吸引力的选择。选择IR2103STRPBF，您将获得更高的设计效率和系统性能。
