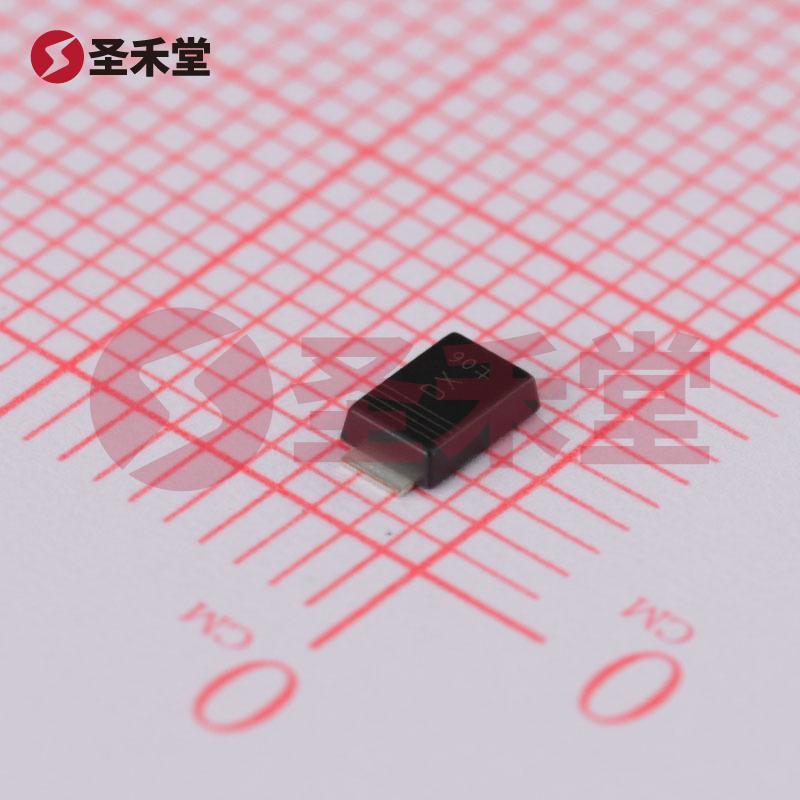

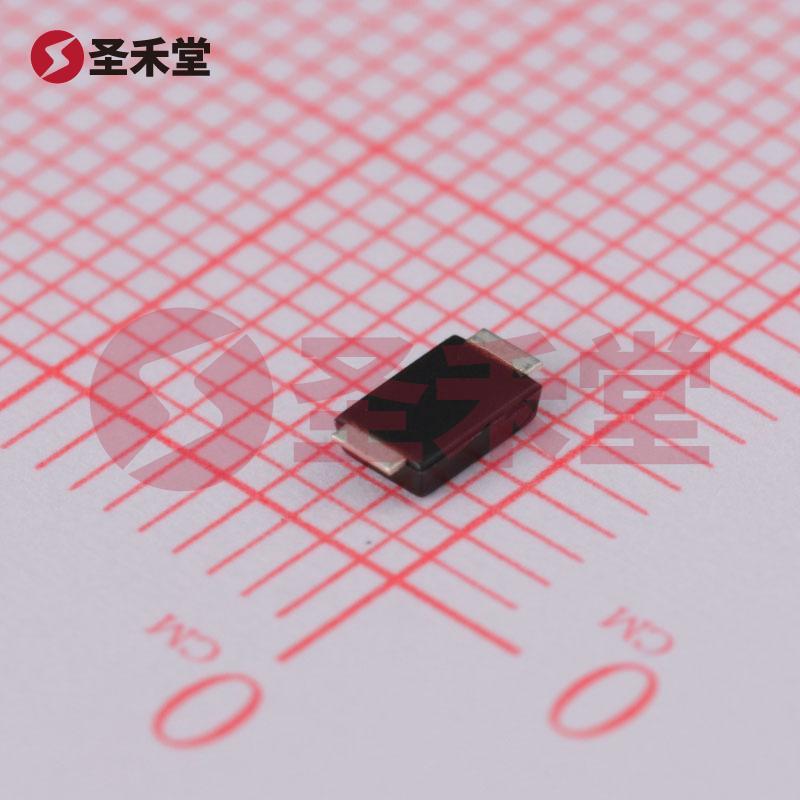

PMEG40T50EPX

PMEG40T50EPX 产品概述

产品型号: PMEG40T50EPX
品牌: Nexperia (安世)
封装类型: CFP5 (SOD-128)
安装类型: 表面贴装型 (SMD)

PMEG40T50EPX是一款高性能的肖特基二极管，专为满足现代电子设备对高效能和高可靠性的要求而设计。它特别适合于电源管理、逆变器、整流电路和其他高频应用中，能够提供卓越的工作表现和热管理能力。

主要参数

1. 电压及电流特性:

   • 最大反向电压 (Vr): 40V
   • 平均整流电流 (Io): 5A
   • 正向电压 (Vf): 采用其450A时，最大正向压降为470mV，具有优异的效率表现。

2. 反向特性:

   • 反向泄漏电流 (IR): 在40V下，反向泄漏电流只有41µA，表明该器件在高电压环境中具有较低的能量损耗，这对电源效率至关重要。
   • 反向恢复时间 (trr): 该二极管的反向恢复时间为24ns，确保在高频开关操作时可以快速恢复，从而降低开关损失，提高系统整体效率。

3. 频率响应:

   • 在1MHz频率下，电容为820pF @ 1V，可以在各种快速信号操作中提供稳定的特性，这使得该器件在高频应用中的兼容性良好。

4. 工作温度:

   • 该产品的结温最大为175°C，使其能够在高温环境下稳定工作，适合于要求高温耐受性的应用。

应用场景

PMEG40T50EPX在多个领域具有广泛的应用，包括但不限于：

• 电源适配器: 提供高效整流，降低能量损耗，提升适配器的效率和可靠性。
• 开关电源: 在高频开关操作中，发挥其快速恢复特性，降低开关损失。
• 逆变器: 在可再生能源系统中，如太阳能逆变，确保能量转换的高效性与稳定性。
• DC-DC转换器: 用于提高电压转换过程中的效率，非常适合消费电子产品和工业应用。

结论

综上所述，PMEG40T50EPX是一款在电源管理和高频应用中表现卓越的肖特基二极管。它的高电流承受能力、低正向压降、高反向电压、快速恢复时间以及优异的热稳定性使其成为现代电子设计中不可或缺的组件。选择PMEG40T50EPX将有助于提升终端产品的整体效能和市场竞争力。无论是在电源适配器、逆变器还是开关电源中，它都能为设计师提供可靠的解决方案。
