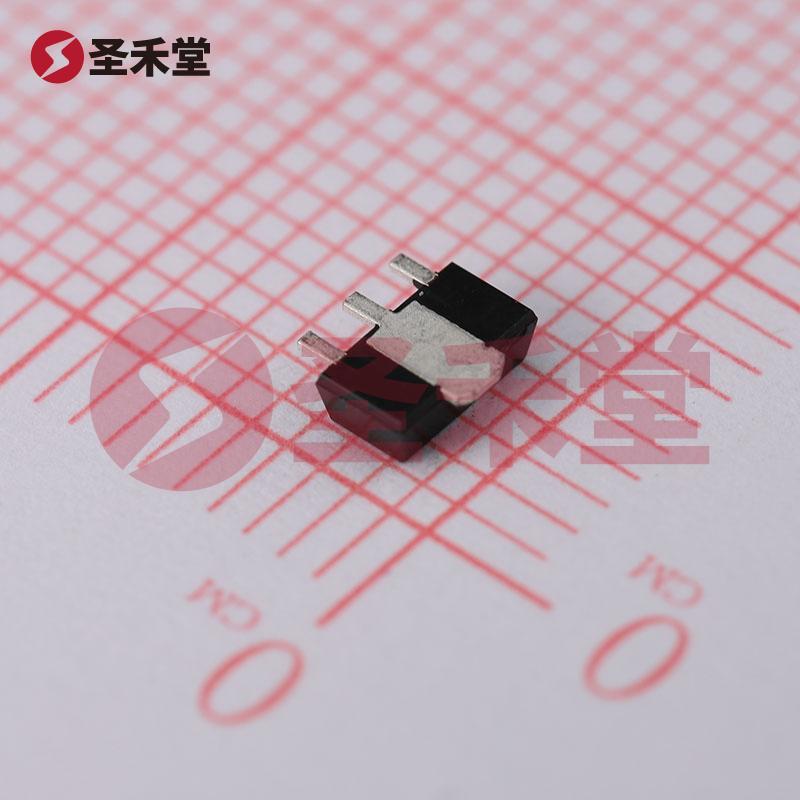

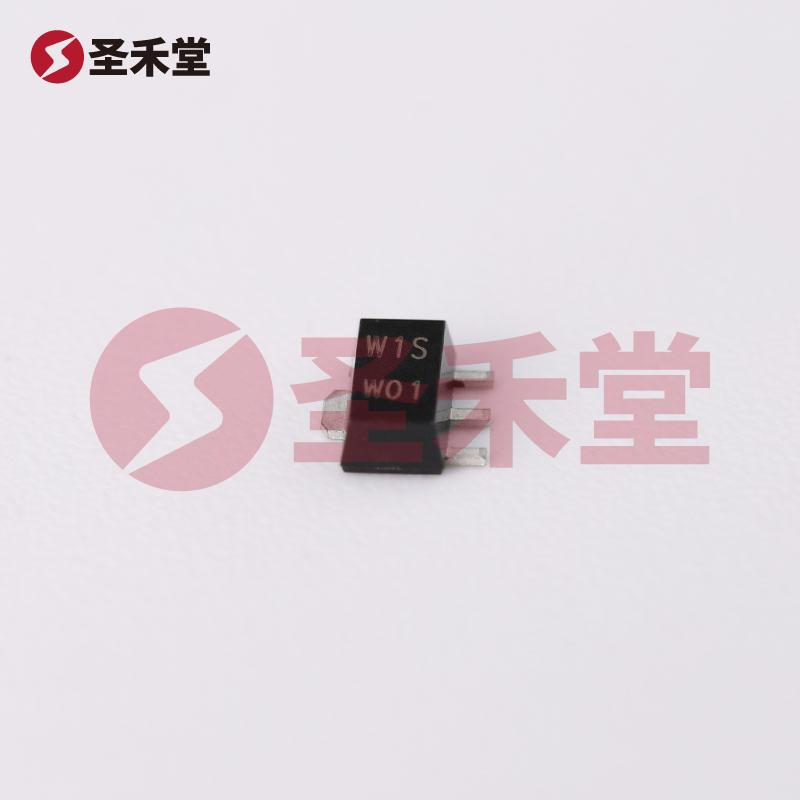

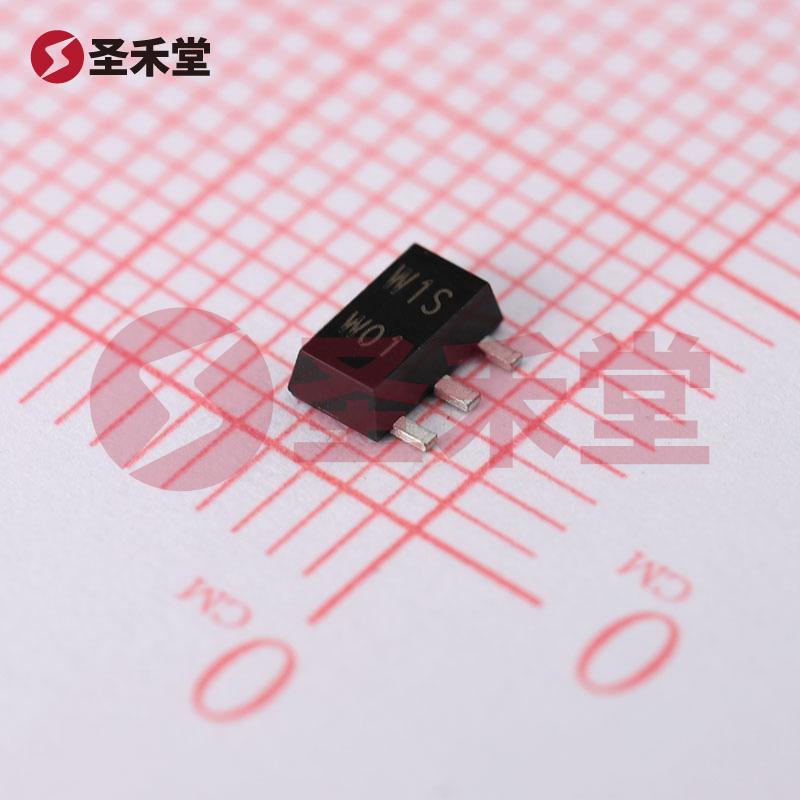

注：图像仅供参考，请参阅产品规格
PBSS5330X,115
- 商品编码： BM0000286146复制
- 品牌： Nexperia(安世)复制
- 封装： SOT-89复制
- 包装： 编带复制
- 重量： 0.04g复制
- 描述： 三极管(BJT) 1.6W 30V 3A PNP复制
PBSS5330X,115参数
属性 | 参数值 |
|---|---|
| 晶体管类型 | PNP |
| 集电极电流(Ic) | 3A |
| 集射极击穿电压(Vceo) | 30V |
| 耗散功率(Pd) | 1.6W |
| 直流电流增益(hFE) | 175 |
| 特征频率(fT) | 100MHz |
属性 | 参数值 |
|---|---|
| 集电极截止电流(Icbo) | 100nA |
| 集射极饱和电压(VCE(sat)) | 320mV |
| 工作温度 | -65℃~+150℃ |
| 射基极击穿电压(Vebo) | 6V |
| 数量 | 1个PNP |
PBSS5330X,115手册
PBSS5330X,115概述
产品概述
产品名称：PBSS5330X,115
品牌：Nexperia(安世)
封装类型：SOT-89
类别：PNP 型晶体管 (BJT)
1. 产品简介
PBSS5330X,115 是 Nexperia (安世) 旗下的一款高性能 PNP 型晶体管，专为各类电子电路设计而成，特别适用于开关和放大应用。此器件采用 SOT-89 的表面贴装封装，便于集成到现代小型化电子设备中。其额定功率为 1.6W，具有出色的电流和电压特性，使其在众多应用领域中表现优异。
2. 基本参数
- 额定功率：1.6W
- 集电极电流 (Ic)：最大值 3A
- 集射极击穿电压 (Vce)：最大值 30V
- 集电极截止电流：最大值 100nA
- DC 电流增益 (hFE)：最小值 175 @ 1A, 2V
- 频率 - 跃迁：100MHz
- 工作温度：最高可达 150°C （TJ）
3. 关键特性
高电流承载能力：PBSS5330X,115 提供最高 3A 的集电极电流，无论是作为开关或放大器，其出色的电流处理能力使其能够适应各种高功率负载。
低饱和压降：在不同的集电极电流 (Ic) 和基极电流 (Ib) 下，该器件的 Vce 饱和压降最大值为 320mV @ 300mA 和 3A，确保高效的电流控制和低功耗操作。
小型化封装：采用 SOT-89 封装，PBSS5330X,115 适合于空间有限的应用，且在产品设计中能有效减少PCB面积。
高频性能：具备高达 100MHz 的跃迁频率，适合用于高频开关应用，确保信号的快速传输。
广泛的工作温度范围：其工作温度可最高达到 150°C，使得该产品适用于各种严酷环境，保障设备长时间稳定运行。
4. 应用场景
PBSS5330X,115 晶体管的设计使其适用于多个应用领域：
开关电源：由于其高电流承载能力和高频特性，适合用于开关电源转换环节。
放大器电路：优秀的电流增益和低饱和压降，使其适合用于音频放大器和射频放大器。
继电器驱动：在需要控制高电流的继电器或电机时，PBSS5330X,115 能够提供必要的驱动能力。
低功耗电子产品：借助其低截止电流特性，适合用于小型便携设备，帮助延长电池续航。
5. 结论
综合来看，PBSS5330X,115 是一款性能优越的 PNP 型晶体管，凭借其高电流和电压规格、出色的频率响应以及优越的热性能，已成为各类电子设备的理想选择。无论是用于高频开关电路还是音频信号放大，此器件都能提供可靠且高效的性能表现。其小巧的 SOT-89 封装，更是为现代电子设计带来了极大的灵活性，使得工程师可以更轻松地将其集成到有限空间内的电路板中。
选择 PBSS5330X,115，助力您的电子产品设计创新，提升系统的整体性能和可靠性。
