FZT1151ATA 产品概述

概述

FZT1151ATA是一种高性能PNP型晶体管，隶属于DIODES（美台）品牌，专为多种电子应用场景设计。这款晶体管在构造和特性上经过精心设计，以满足现代电子设备对功率、效率和可靠性的需求。其SOT-223封装使得FZT1151ATA非常适合表面贴装技术（SMT），便于自动化生产和空间受限的应用。

基本参数

• 额定功率：FZT1151ATA的额定功率为2.5W，这使其可以在较高功率条件下稳定工作，而不会出现过热。
• 集电极电流（Ic）：该晶体管的最大集电极电流为3A，足以处理高电流负载。
• 集射极击穿电压（Vce）：其集射极击穿电压最大为40V，保证了在一定电压范围内的安全运行，能够支持多数常见电源应用。

性能特征

FZT1151ATA具备出色的饱和压降性能。在工作条件下，当Ic为250mA和3A时，最大Vce饱和压降为300mV。这一特性有助于减少功率损耗，提高电路的整体效率，尤其在需要频繁开关的应用中尤为重要。

此外，FZT1151ATA表现出优异的电流增益特性。在500mA和2V的条件下，其DC电流增益（hFE）最小值达到250，这意味着在低输入电流下，能够实现较高的输出电流增益，适合用于信号放大等应用。

频率特性

FZT1151ATA还具备145MHz的频率跃迁特性，适合用于高频信号处理器件。这一高频响应能力使得它可以有效地用于诸如 RF（射频）放大器、开关电源和其他高频应用中，确保信号的准确传输和处理。

工作环境

该晶体管支持广泛的工作温度范围，从-55°C至150°C，适用于极端气候和严苛的工作环境。其宽广的工作温度范围使得FZT1151ATA能够适应军事、航空航天、工业自动化等领域的需求，为设备提供持久和可靠的支持。

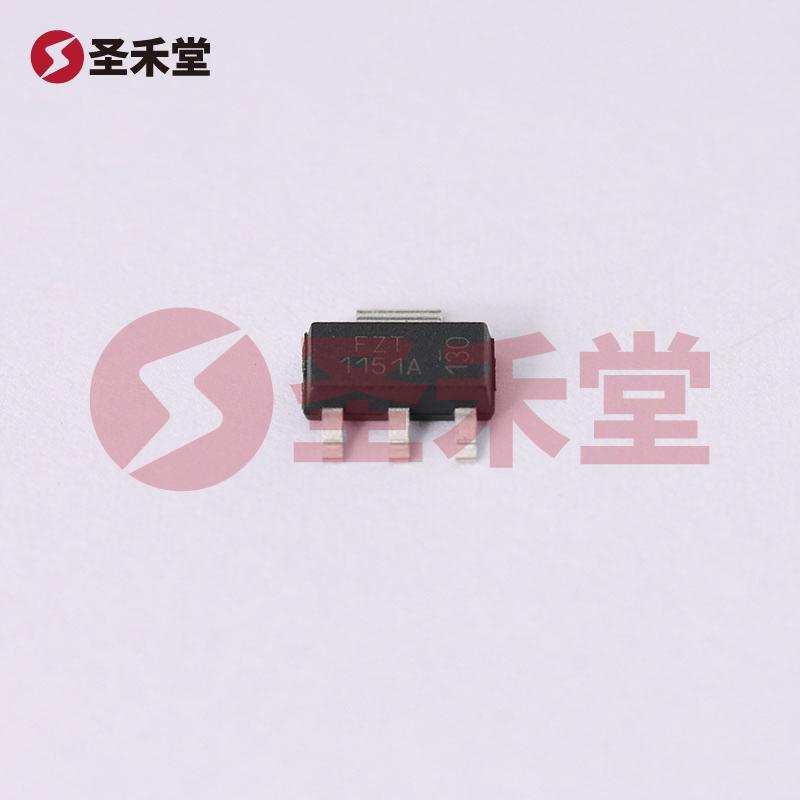

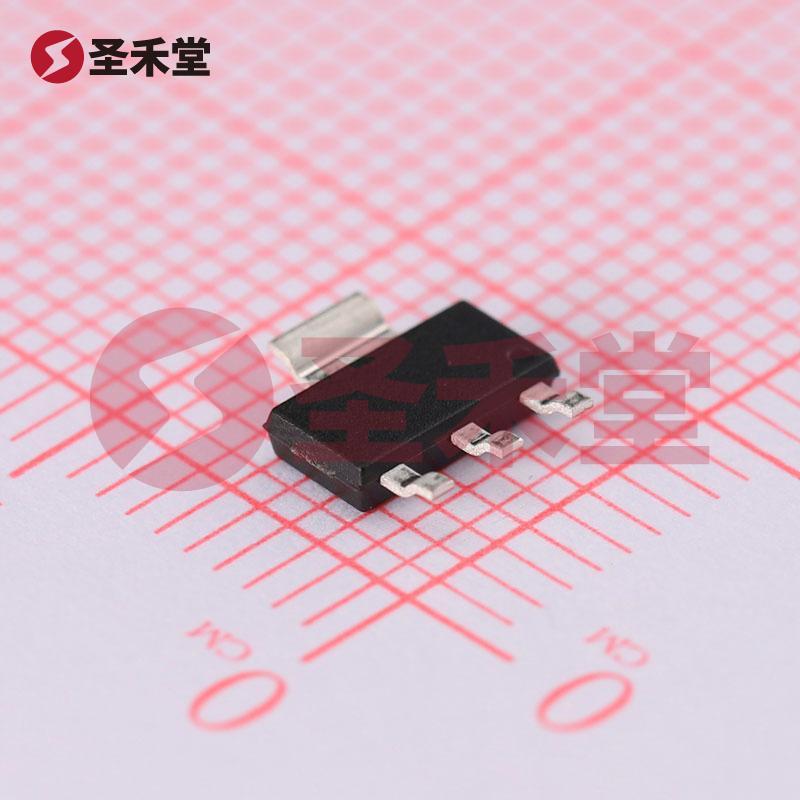

封装

FZT1151ATA采用SOT-223封装形式。这种封装设计不仅有助于减小电路板的空间占用，还可以提供良好的散热性能，确保组件在高功率和高温环境下仍能稳定运行。SOT-223是表面贴装元件中常用的封装，使得FZT1151ATA可以轻松集成到现有的SMT生产线中。

应用领域

FZT1151ATA的特性，使其在多个领域得到了广泛应用。主要应用包括：

1. 开关电源：可以作为开关控制元件，为高效能电源供应提供可靠性。
2. 音频放大器：在音频设备中可以用作输出级的放大元件。
3. 信号处理：在低噪声增益应用中表现出色，适合用于接收和处理微弱信号。
4. 仪器和设备：因其高增益和宽工作温度范围，非常适合用于测试和测量设备。

结论

FZT1151ATA PNP晶体管兼具高功率、低功耗和宽频率特性，是实现现代电子设计的理想选择。凭借其来自DIODES的优质制造工艺和可靠性，FZT1151ATA在各种工业和消费类电子产品中均能发挥出卓越的性能表现，为电子工程师在新产品开发时提供了强有力的支持。无论是在高频信号放大、强电流开关应用，还是在恶劣环境下使用，FZT1151ATA都能满足需求，成为现代电子设计中的重要元件之一。
