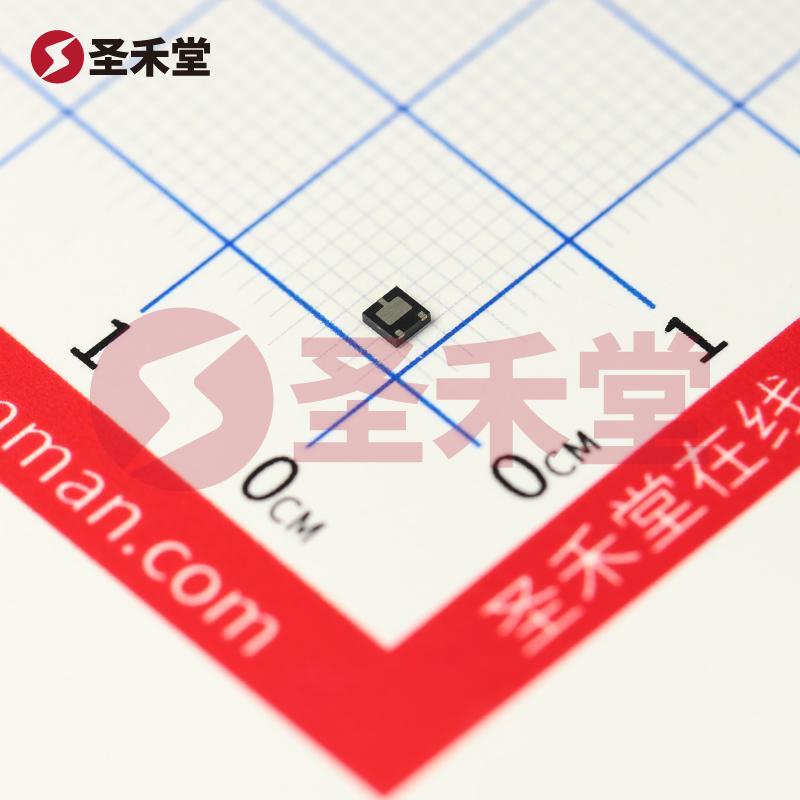

ZXTP720MATA 产品实物图片

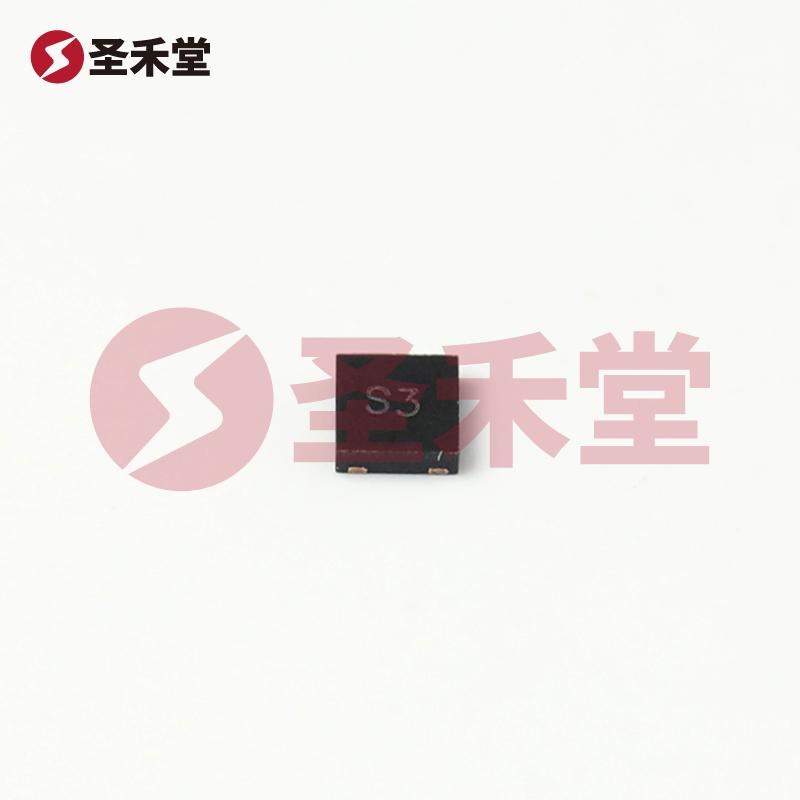

ZXTP720MATA 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

ZXTP720MATA

商品编码: BM0000288614
品牌 :
DIODES(美台)
封装 :
U-DFN2020-3
包装 :
编带
重量 :
0.017g
描述 :
三极管(BJT) 1.5W 40V 3A PNP DFN-3(2x2)
库存 :
4450(起订量1,增量1)
批次 :
23+
数量 :
X
1.06
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.06
--
3000+
¥1
--
30000+
产品参数
产品手册
产品概述

ZXTP720MATA参数

晶体管类型PNP集电极电流(Ic)3A
集射极击穿电压(Vceo)40V功率(Pd)12W
直流电流增益(hFE@Ic,Vce)180@1A,2V特征频率(fT)150MHz
集电极截止电流(Icbo)100nA集电极-发射极饱和电压(VCE(sat)@Ic,Ib)220mV@1A,50mA
工作温度-55℃~+150℃

ZXTP720MATA手册

ZXTP720MATA概述

ZXTP720MATA 产品概述

产品简介

ZXTP720MATA是一款高性能的PNP型双极结晶体管(BJT),它在多种电子应用中扮演着重要角色。该器件由美台(DIODES)公司生产,采用表面贴装型设计,封装形式为U-DFN2020-3(2x2mm),这使得它在基板上的空间利用率得到极大提升,尤其适用于小型化的现代电子产品。ZXTP720MATA凭借其出色的电流承载能力、低饱和压降和广泛的工作温度范围,广泛应用于功率管理、电源开关和信号放大等领域。

主要规格

  • 安装类型: 表面贴装型 (SMD)
  • 最大集电极电流 (Ic): 3A
  • 集电极截止电流: 最大值为25nA
  • 工作温度范围: -55°C 至 150°C (TJ)
  • 频率 - 跃迁: 190MHz
  • 最大功率输出: 3W
  • 最大集射极击穿电压 (Vce): 40V
  • 饱和压降 (Vce(sat)): 370mV @ 250mA,2.5A
  • 直流电流增益 (hFE): 最小值为60 @ 1.5A,2V

电气特性

ZXTP720MATA的设计使其能够在高电流和高压环境中稳定工作。其最大集电极电流为3A,使得它能处理较大的负载,而25nA的集电极截止电流则确保了器件在关断状态下的高效能,极大地减少了静态损耗。这对于应对现代电源设计中对待效能和环保标准的不断提高尤为重要。

提高效率与可靠性

ZXTP720MATA具有出色的饱和压降特性,尤其是在500mA的电流下,饱和压降仅为370mV,这意味着在功率转换过程中能量的损耗极小,从而显著提高了系统的整体效率。此外,工作温度范围从 -55°C 到 150°C 的宽泛性,使其能够在极端环境中稳定地运行,增强了设备的可靠性,特别是在汽车、工业控制和高温环境等领域的应用。

应用领域

ZXTP720MATA的应用场景广泛,包括但不限于:

  • 电源管理: 作为开关元件,可以在高效电源转换电路中担当重任,提升转换效率。
  • 功率放大器: 在音频放大和射频放大领域中,用作高效增益元件。
  • 开关电路: 可用于驱动电机、继电器及其他大负载的控制开关,确保在高电流条件下的可靠运行。
  • 信号调理: 适用于信号放大及处理领域,确保信号的准确传输。

性能与优势

选择ZXTP720MATA作为设计方案的一部分,能显著提高产品的性能指标归因于其:

  1. 高集电极电流能力: 3A的电流承载能力使其适用于多变负载应用。
  2. 低功耗设计: 其低的集电极截止电流和饱和压降降低了系统的总体功耗。
  3. 优良的温度适应性: 设计中的宽工作温度范围保证了在各种环境中的卓越性能。
  4. 小型化封装: 采用DFN-3(2x2mm)封装,可用于更紧凑的电路设计。

总结

ZXTP720MATA因其出色的电气特性和广泛的应用范围,使其成为许多现代电子设计中不可或缺的重要元器件。无论在电源管理、开关电路,还是信号调理方面,它都能够提供高效、可靠的解决方案,充分满足当今市场对高性能组件的需求。选用ZXTP720MATA,无疑是提升项目性能与效率的明智之选。
