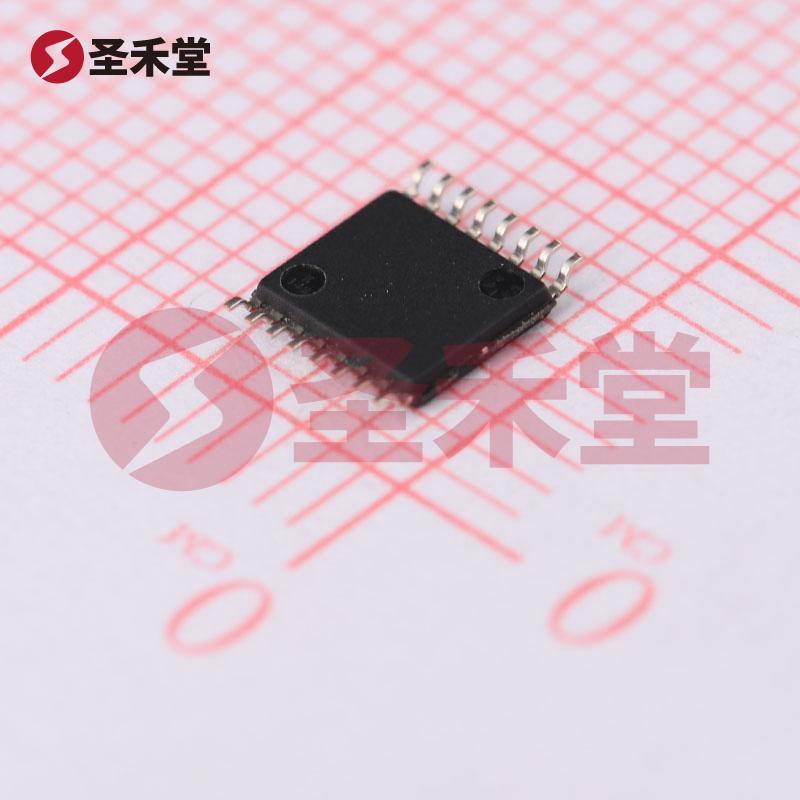

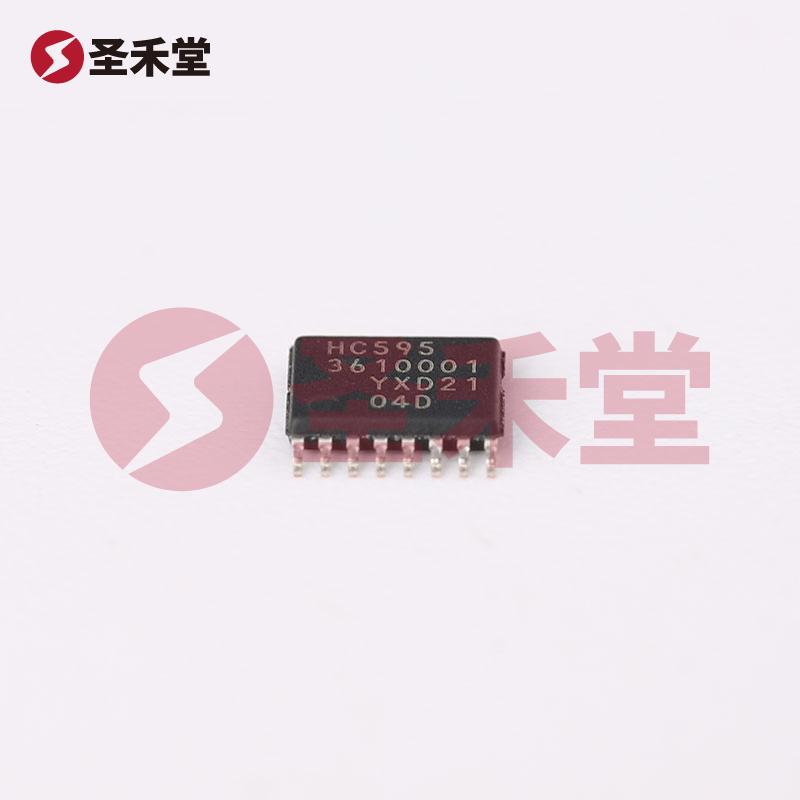

注：图像仅供参考，请参阅产品规格
74HC595PW,118
- 商品编码： BM0000000482复制
- 品牌： Nexperia(安世)复制
- 封装： TSSOP-16复制
- 包装： 编带复制
- 重量： 0.232g复制
- 描述： 74系列逻辑芯片 74HC595PW,118复制
74HC595PW,118参数
属性 | 参数值 |
|---|---|
| 功能 | 串行至串行或并行 |
| 工作电压 | 2V~6V |
| 时钟频率(fc) | 100MHz |
| 元件数 | 1 |
| 每个元件位数 | 8 |
| 输出类型 | 三态 |
属性 | 参数值 |
|---|---|
| 系列 | 74HC |
| 工作温度 | -40℃~+125℃ |
| 传播延迟(tpd) | 19ns@4.5V,50pF |
| 输出电流 | 35mA |
| 功能特性 | 异步清零功能；输出使能 |
74HC595PW,118手册
74HC595PW,118概述
产品概述：74HC595PW,118
一、产品背景
74HC595PW,118是一款高性能的8位移位寄存器，属于74系列逻辑芯片的产品线，广泛应用于数字电路和嵌入式系统中。作为Nexperia（安世）公司制造的一款表面贴装型（SMD）器件，该产品具备高达125°C的工作温度范围，适用于各种工业和商业应用，特别是在环境条件严苛的场合。
二、基本参数
74HC595PW,118的主要技术规格如下：
- 逻辑类型：移位寄存器
- 输出类型：三态输出
- 元件数：1
- 每个元件位数：8位
- 功能：支持串行至并行转换以及并行至串行数据传输
- 电压供电范围：2V至6V
- 工作温度范围：-40°C至125°C
- 安装类型：表面贴装型
- 封装：16-TSSOP（0.173"宽，4.40mm）
三、功能特性
74HC595PW,118集成了8位注册器和一个三态输出，能够通过串行输入快速地将数据转换为并行输出，极大地提升了存储和处理数据的效率。其工作原理是通过主时钟信号控制数据的传输，允许在每个时钟脉冲期间将串行输入数据移入注册器，一旦完成，用户可以通过有效的输出使能信号访问寄存器中的数据。该芯片支持级联连接，可以将多个74HC595PW,118元件串联使用，从而扩展输出位的数量，满足更多应用需求。
四、应用场景
74HC595PW,118可广泛应用于多种电子设备和系统中，具体应用场景包括但不限于：
LED显示器：在LED矩阵显示屏中，74HC595PW,118可以用于从微控制器接收串行数据并将其转化为并行信号，从而控制多个LED灯的开闭。
家用电器：在智能家居系统中，该元器件可用于控制家用电器的状态，如灯光开关、传感器数据读取等。
工业控制：在工业设备中，该元件能够实现并行控制多个设备或传感器，提高自动化程度。
音频系统：在音响系统中，通过该元器件可以控制音量、频道选择等功能，实现复杂的音频信号处理。
五、优势
使用Nexperia的74HC595PW,118逻辑芯片有以下几个显著优势：
- 高集成度：将多个功能集成在一个芯片上，减少电路板空间的占用。
- 低功耗：相较于其他传统某些逻辑芯片，74HC595PW,118具有更低的工作电压和功耗，特别适合电池供电的设备。
- 宽工作温度范围：-40°C至125°C的广泛工作温度范围使其在极端温度下可靠运行，适合工业环境使用。
- 简便的级联连接：多个74HC595PW,118芯片可以灵活连接，无需复杂配置，便于实现更多的输出功能。
六、总结
总之，74HC595PW,118是一款功能强大、应用广泛的逻辑芯片，凭借其高集成度、低功耗和广泛的工作温度范围，为设计师提供了灵活的解决方案，以实现各种电子设备的数据处理需求。无论是在商业、工业还是消费电子产品中，这款芯片都能为用户提供可靠的性能和优良的工作效率。
