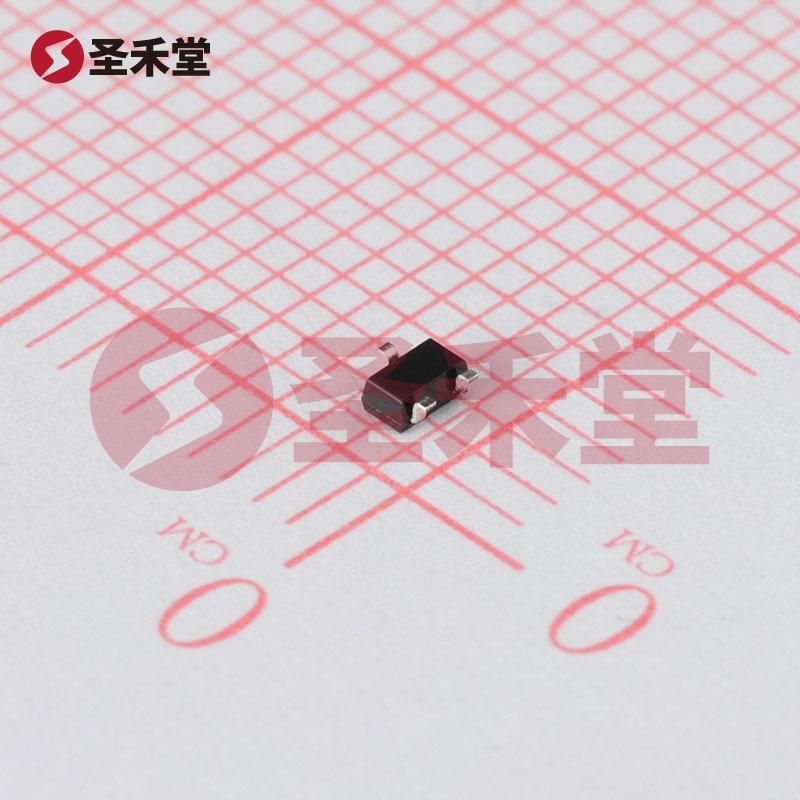

注：图像仅供参考，请参阅产品规格
BC857W,115
- 商品编码： BM69414777复制
- 品牌： Nexperia(安世)复制
- 封装： SOT-323复制
- 包装： 编带复制
- 重量： 0.000037复制
- 描述： 三极管(BJT) 200mW 45V 100mA PNP复制
BC857W,115参数
属性 | 参数值 |
|---|---|
| 晶体管类型 | PNP |
| 集电极电流(Ic) | 100mA |
| 集射极击穿电压(Vceo) | 45V |
| 耗散功率(Pd) | 200mW |
| 直流电流增益(hFE) | 125 |
| 特征频率(fT) | 100MHz |
属性 | 参数值 |
|---|---|
| 集电极截止电流(Icbo) | 15nA |
| 集射极饱和电压(VCE(sat)) | 600mV |
| 工作温度 | -65℃~+150℃ |
| 射基极击穿电压(Vebo) | 5V |
| 数量 | 1个PNP |
BC857W,115手册
BC857W,115概述
BC857W,115 产品概述
BC857W,115 是一款高性能的 PNP 晶体管，属于小信号晶体管（BJT）系列，广泛应用于各种电子电路中。该器件由 Nexperia（安世电子）生产，具有出色的电气性能和可靠性。下面我们将详细介绍其基本参数、应用场景以及优势。
基本参数
- 晶体管类型: PNP
- 集电极电流 (Ic): 100mA
- 集射极击穿电压 (Vce): 45V
- 额定功率: 200mW
- DC 电流增益 (hFE): 最小值为 125（在 2mA，5V 时）
- 饱和压降 (Vce(sat)): 最多为 600mV（在 Ib = 5mA 和 Ic = 100mA 时）
- 集电极截止电流 (ICBO): 最大 15nA
- 频率 - 跃迁: 100MHz
- 工作温度范围: -55°C 到 150°C（TJ）
- 封装类型: SOT-323（表面贴装型）
- 供应商器件封装: SOT-323
应用场景
BC857W,115 由于其优良的电特性和卓越的稳定性，适用于多种应用，包括：
信号放大: 作为小信号放大器，BC857W,115 可以用于音频设备、无线电接收器等需要信号放大的电路。
开关电路: 该器件可以用作开关，控制负载的通断，适合于各种开关电路应用，尤其是在低功耗和低电流需求的应用中。
开关电源: 在开关电源电路中，BC857W,115 可以作为控制元件来提高效率和性能。
音频放大器: 在音频放大器设计中，使用该晶体管能够保证信号的保真度和清晰度，尤其是在低功耗音频设备中。
数字电路: 在数字电路中配合其他组件，可以构建出高效能的逻辑电路。
优势
高增益: 具有较高的 DC 电流增益 (hFE)，使得小信号输入能够有效驱动较大负载，提高了设计的灵活性和效率。
低饱和压降: 该晶体管的饱和压降低至 600mV，这意味着在开关状态下能有效减小能量损耗，提高能效，延长电池续航。
宽工作温度范围: BC857W,115 的工作温度范围高达 150°C，适合于高温环境下工作，确保设备在严苛条件下的稳定性。
频率响应快: 具备高达 100MHz 的跃迁频率，能够满足快速开关和高频信号处理的需求。
小型封装: SOT-323 封装使其在空间受限的设计中具有良好的适用性，尤其是便携式设备和紧凑型电路。
结论
BC857W,115 PNP 晶体管凭借其卓越的电气性能、广泛的应用范围以及高可靠性，成为许多电子产品设计师的首选元件。无论在音频放大、开关电源还是数字电路应用中，它都展现出良好的适应性和优越的性能。通过合理配置和选用该晶体管，设计人员可以在持续提高设备性能的同时，降低能耗，从而在竞争中获得优势。
