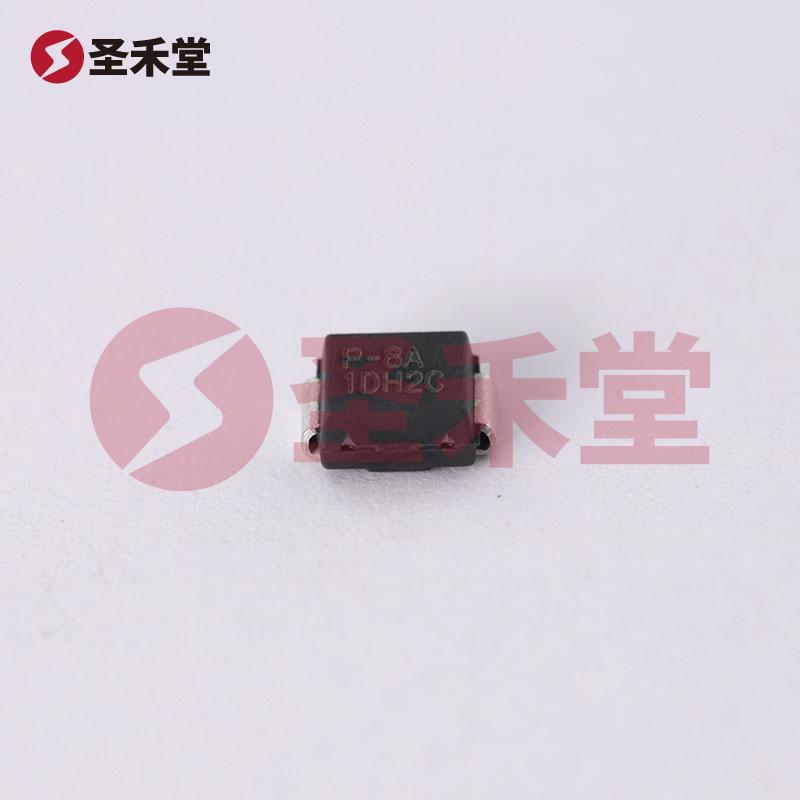

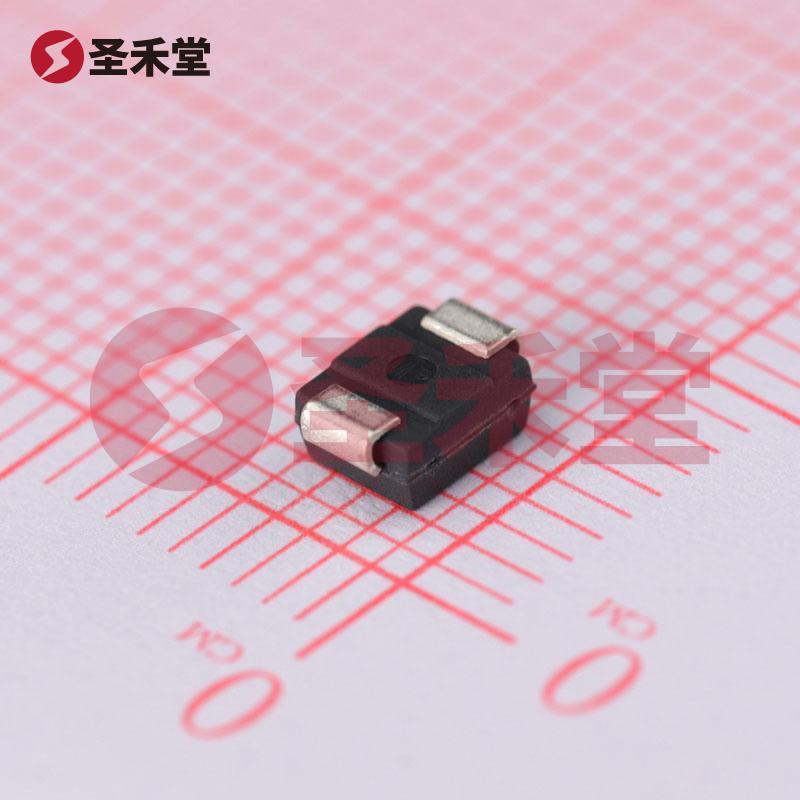

P0080SALRP

P0080SALRP 产品概述

产品名称

P0080SALRP

品牌

Littelfuse（美国力特）

产品类型

晶闸管浪涌保护器

封装类型

DO-214AA（SMB）

产品简介

P0080SALRP 是美国力特公司推出的一款高性能晶闸管浪涌保护设备，设计用于保护敏感电子设备免受瞬态过电压的影响。该产品采用表面贴装型（SMD）设计，便于在自动化生产过程中装配，适用于各种电子应用。

主要参数

• 导通电压（Vf）: 25V
• 断态电压（VBR）: 6V
• 通态电压（Vt）: 4V
• 峰值脉冲电流（8/20µs时间）: 150A
• 峰值脉冲电流（10/1000µs时间）: 45A
• 保持电流（Ih）: 50mA
• 电容: 150pF
• 元件数: 1
• 安装类型: 表面贴装型

工作原理

P0080SALRP 利用晶闸管的导通特性，当电流超过设定的阈值时，器件会迅速进入导通状态，从而短路瞬态过电压，保护下游电路。其低断态电压和高导通能力使其在浪涌保护应用中表现出色，能够有效吸收和消散瞬间的能量。

应用场景

P0080SALRP 的设计使其在多个领域中具有广泛应用，如下所示：

1. 电源管理: 在开关电源、逆变器和电池充电器等电源模块中提供可靠的过电压保护。
2. 通信设备: 保护网络设备、调制解调器及其他通信系统避免突然出现的电压波动。
3. 汽车电子: 提供车载充电系统和导航设备的电压保护，确保安全稳定工作。
4. 消费电子: 在电视、音响和其他家电中防止上电波动对电路的损害。
5. 工业自动化: 保护PLC、传感器和其他控制设备不受瞬态电压的影响。

设计优势

1. 高浪涌承受能力: 产品的8/20µs 峰值脉冲电流可达150A，确保能够应对各种突发浪涌事件。
2. 小型化设计: DO-214AA 封装使其占用空间小，非常适合紧凑型电路设计。
3. 低保持电流: 理想的保持电流 (50mA) 帮助降低功耗，并提高系统的整体效率。
4. 优质的电气性能: 具备出色的电压-电流特性，确保在较高频率的工作条件下，仍能保持良好的性能表现。

结论

P0080SALRP 是一款功能强大的晶闸管浪涌保护器，具备高峰值脉冲电流容量、低保持电流以及优质的电气性能，能够有效地保护各种工业、商业及消费电子设备的稳定运行。凭借其极具竞争力的参数和广泛的应用场景，P0080SALRP 可为设计工程师提供值得信赖的解决方案，从而在设计中提升整体安全性和可靠性。

无论是在产品的开发阶段，还是在寻求针对特定应用的保护解决方案，P0080SALRP将是一个出色的选择，确保电子设备在面临电压波动和浪涌时的安全性和稳定性。
