BC847C,215

产品概述：BC847C,215 - NPN 型三极管

一、基本信息

BC847C,215 是一款由 Nexperia（安世）公司制造的 NPN 型三极管，广泛应用于多种电子电路中。它的主要特点包括：最大集电极电流为 100mA，集射极击穿电压为 45V，并具有优良的高频响应，跃迁频率可达到 100MHz。这些参数使其非常适合用于低功耗信号处理、开关电路以及各种线性放大电路的设计。

二、关键参数

1. 类型：NPN 器件
2. 最大集电极电流 (Ic)：100mA
3. 最大集射极击穿电压 (Vceo)：45V
4. 饱和压降 (Vce(sat))：在 Ic 为 5mA 和 100mA 时，最大饱和电压降为 400mV
5. 集电极截止电流 (ICBO)：最大值为 15nA
6. 直流电流增益 (hFE)：在 2mA, 5V 条件下的最小值为 420
7. 功率最大值：250mW
8. 跃迁频率 (fT)：100MHz
9. 工作温度 (TJ)：最高可达 150°C
10. 封装形式：TO-236，SC-59，SOT-23-3，特别供应的器件封装为 TO-236AB

三、应用场景

BC847C,215 因其优异的电子特性，适用于多种电子应用，包括但不限于：

1. 放大器电路：由于其高 D.C. 电流增益，BC847C 可以有效用于小信号放大，保证信号的完整性和精确性。
2. 开关电路：在低功耗电子开关应用中，BC847C 以其合理的饱和压降，能高效控制负载电流。
3. 音频电路：在音频信号处理中，低噪声特性和高增益能够提高系统的音质表现。
4. 高频电路：其跃迁频率为 100MHz，允许在高频应用中实现更快的数据处理和信号传输。
5. 传感器与控制电路：在传感器应用中，可用于信号调理和控制逻辑电路中，提供精准的比特流转换能力。

四、安装与封装

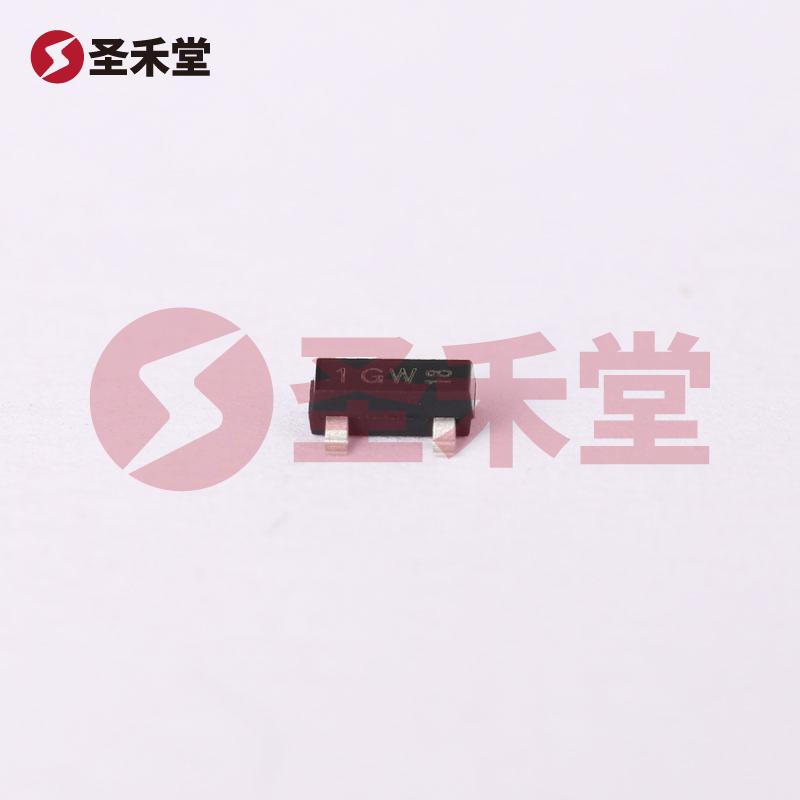

BC847C,215 的封装采用了表面贴装 (SMD) 形式，这意味着它可以更方便地安装在各种小型电路板上，提高了系统的集成度。SOT-23 的封装设计有效地减少了占用空间，同时确保了良好的散热条件，有助于延长器件的使用寿命。

五、优点及竞争力

• 高可靠性：Nexperia 以其严格的制造标准保证了 BC847C,215 的长期可靠性，适合于各类严苛环境下使用。
• 广泛兼容性：由于其高增益和低噪声特性，BC847C 能够与多种其它电子元件兼容，灵活应对各种设计需求。
• 成本效益：相对于其他同类产品，BC847C,215 提供了更高的性能与性价比，是设计师及工程师的理想选择。

六、小结

BC847C,215 是一款功能多样、性能可靠的 NPN 型三极管，适用于从简单到复杂的各类电子电路。无论是低功耗的开关电路、音频处理器，还是高频信号传输，BC847C,215 都能满足其应用需求，非常适合现代电子设计中对高效率和低功耗的追求。
