ULN2803A

ULN2803A 产品概述

一、产品简介

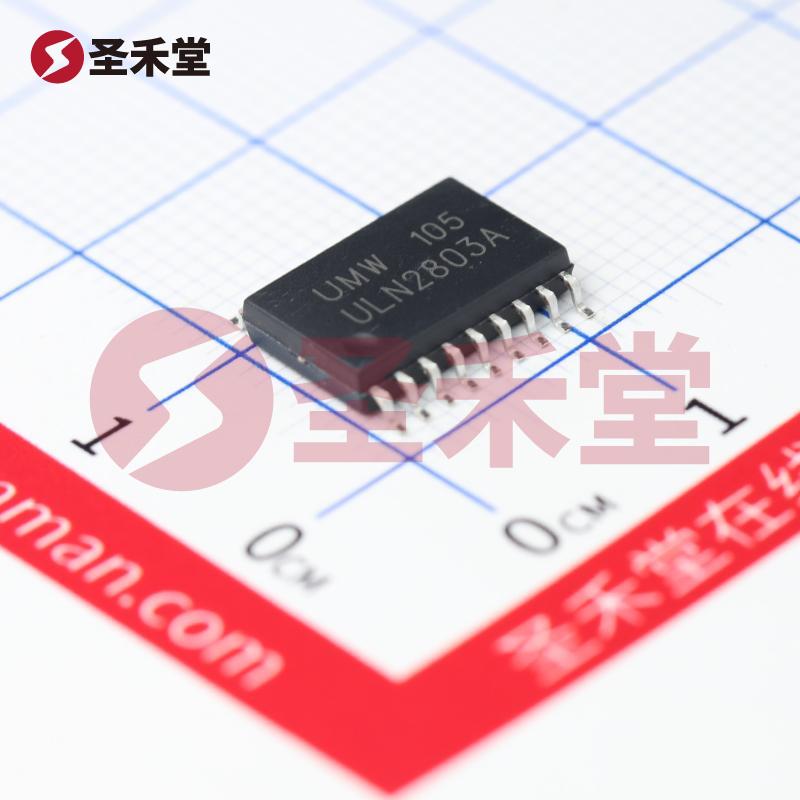

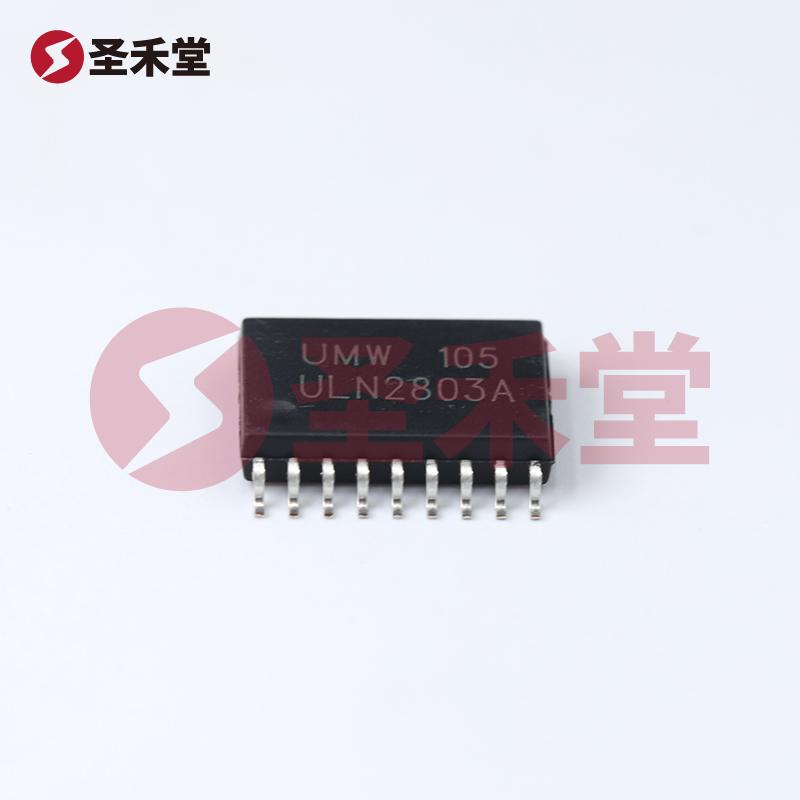

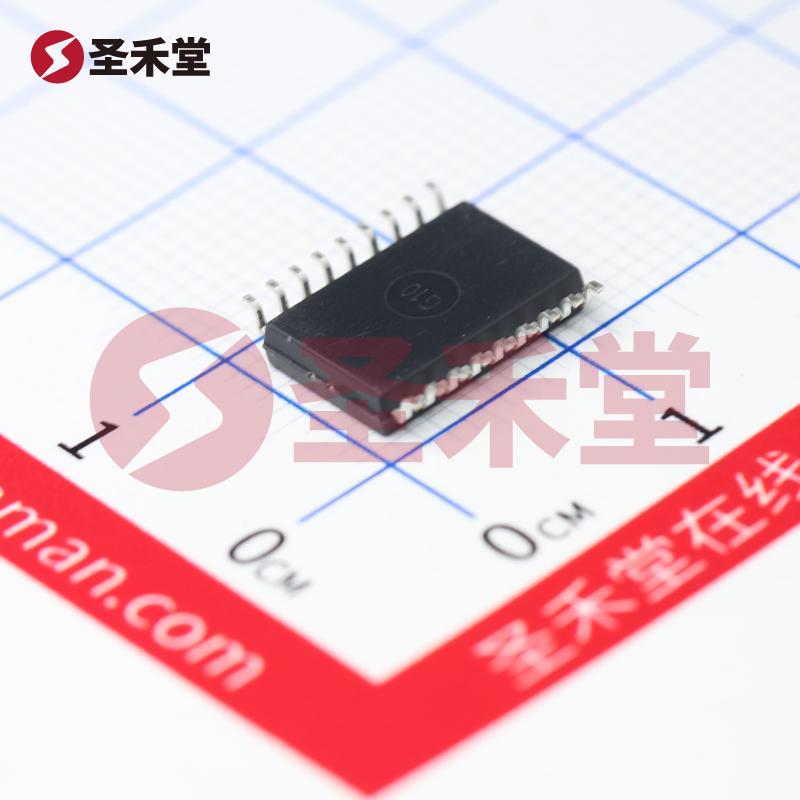

ULN2803A是一款广泛应用的高电流、低电压驱动接口集成电路（IC），由友台半导体（UMW）制造。该产品采用18引脚SOP封装（SOP-18-300mil），其设计旨在为各种控制和驱动应用提供高效的解决方案。ULN2803A内部包含八个达林顿对（Darlington pairs），可以有效驱动高达500mA的负载电流，是众多电子设计中理想的选择。

二、主要特点

1. 高电流驱动能力：每个输出通道可承受高达500mA的负载电流，使其能够驱动继电器、步进电机等高功率设备。
2. 多通道设计：ULN2803A包含8个通道，可以单独控制多个负载，满足多种应用需求，降低了设计复杂性。
3. 高电压工作范围：支持高达50V的输出电压，适用于各种高电压应用场景。
4. 内置保护二极管：ULN2803A集成了反向电流保护二极管，能够保护电路安全，防止感性负载时产生的反向电流对驱动晶体管造成损坏。
5. 简单的控制接口：通过逻辑电平控制，可与微控制器（MCU）、数字电路等兼容，方便用户实现控制。
6. 优良的热稳定性：该系列IC具有较好的热散能力，即使在高工作负载下也能保持稳定的性能。

三、应用场景

ULN2803A主要应用于各种控制和驱动场景，具体包括但不限于以下几个方面：

1. 继电器驱动：在工业自动化和家居控制系统中，ULN2803A可以用来驱动多路继电器，实现对电器设备的开关控制。
2. 步进电机控制：在机器人技术和精密仪器中，ULN2803A可用作步进电机的驱动电路，提供必要的控制信号和电流。
3. LED 驱动：与高亮LED结合使用，ULN2803A能够实现复杂的照明设计，例如在广告牌、霓虹灯等装置中提供丰富的光效。
4. 自动化设备：适用于各种自动化设备的控制，如流水线设备、传感器控制等场合，满足多路输入控制的需求。
5. 数据采集系统：在多通道数据采集系统中，ULN2803A能够作为中间接口，控制多个传感器的启用与禁用。

四、技术特点

ULN2803A具有以下技术参数：

• 工作电压：4.5V至50V
• 输出电流：500mA（每通道）
• 输入电流：约1.5mA（典型值）
• 增益：大约1000，确保在较低输入信号下仍能实现高效输出。
• 引脚配置：采用标准的18-SOP封装，便于集成到各种电路板设计中。

五、总结

ULN2803A凭借其高电流驱动、低电压操作以及多通道配置的特点，使其广泛应用于各种电子设备的驱动和控制。它不仅提供了多种灵活的应用选项，还通过集成的保护设计提升了产品的可靠性。正因如此，ULN2803A 已成为电子工程师和设计师在自动化、控制系统、通信设备等领域的热门选择。

总之，ULN2803A不仅具备优秀的性能和多样化的应用前景，还在不断进化的电子产品设计中展现出其持久的价值。
