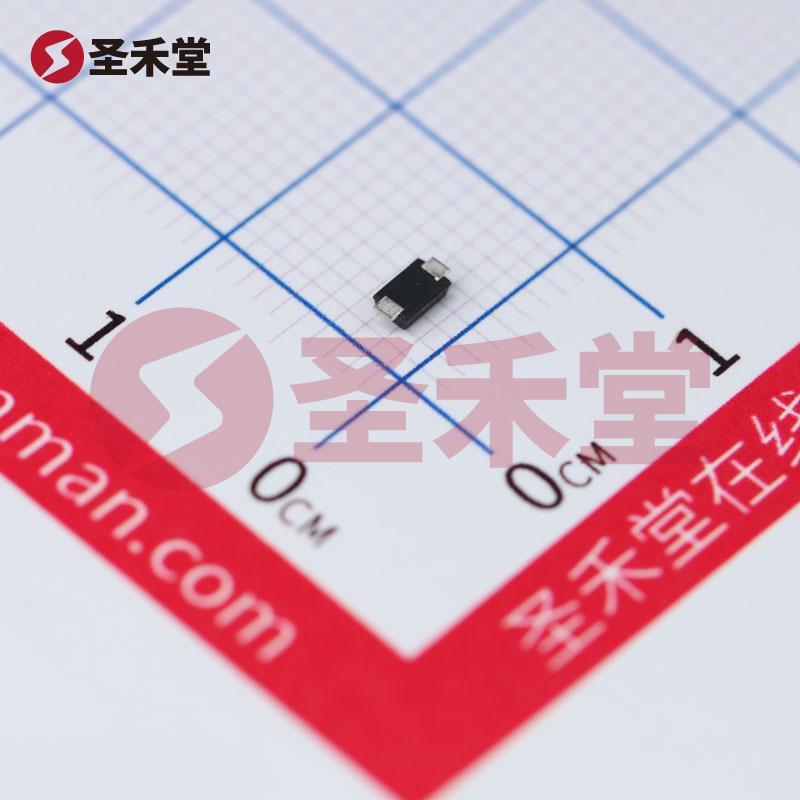

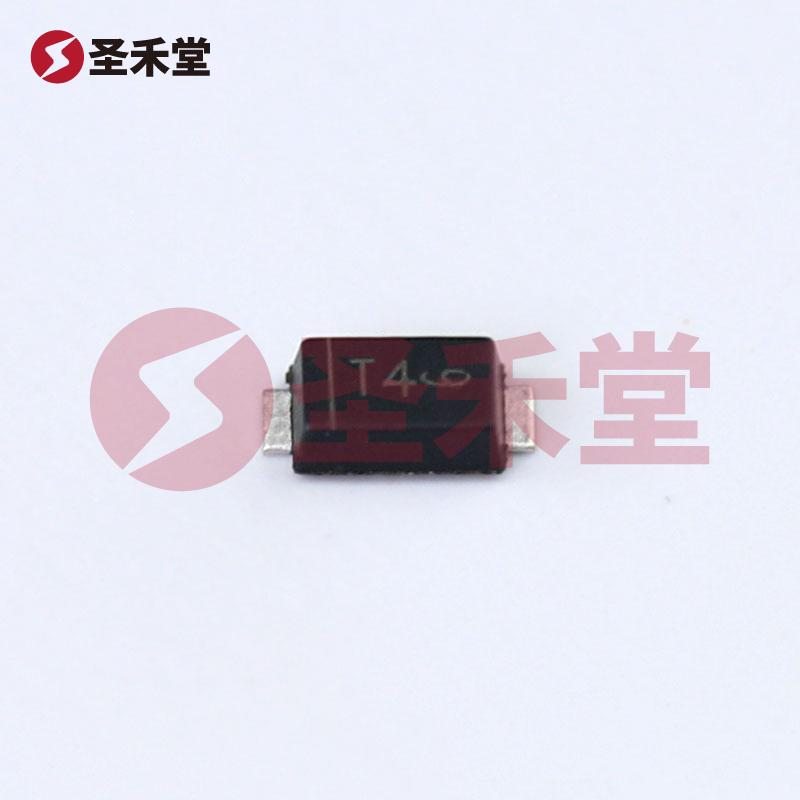

注：图像仅供参考，请参阅产品规格
L1N4148FT1G
- 商品编码： BM69418344复制
- 品牌： LRC(乐山无线电)复制
- 封装： SOD-123F复制
- 包装： 编带复制
- 重量： 0.04g复制
- 描述： 开关二极管 独立式 1.25V 75V 150mA复制
L1N4148FT1G参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 独立式 |
| 耗散功率(Pd) | 400mW |
| 整流电流 | 150mA |
| 直流反向耐压(Vr) | 75V |
| 正向压降(Vf) | 1.25V@150mA |
属性 | 参数值 |
|---|---|
| 非重复峰值浪涌电流 (Ifsm) | 4A |
| 反向电流(Ir) | 1uA |
| 反向恢复时间(Trr) | 8ns |
| 工作结温范围 | -55℃~+150℃ |
L1N4148FT1G手册
L1N4148FT1G概述
L1N4148FT1G 开关二极管产品概述
一、产品概述
L1N4148FT1G 是一款高性能的开关二极管，广泛应用于各种电子电路中，具有快速开关能力和较高的工作频率。其所采用的 SOD-123F 封装不仅提升了其热管理能力，还使得安装更加方便，是现代电子产品设计中不可缺少的元件之一。此二极管的主要工作电压可达75V，最大正向电流为150mA，具有良好的电气性能和可靠性，因此在信息和通讯设备、消费电子、工业自动化等领域都有着广泛的应用。
二、主要参数
- 产品类型: 开关二极管
- 品牌: LRC (乐山无线电)
- 封装形式: SOD-123F
- 正向电压 (Vf): 1.25V（在150mA时的典型值）
- 反向耐压 (Vr): 75V
- 最大正向电流 (If): 150mA
- 反向恢复时间 (trr): 快速
- 工作温度范围: -55°C 到 +150°C
三、应用场景
逻辑电路：L1N4148FT1G 常用于逻辑电路中作为信号解耦、切换等功能，有助于提高电路的工作稳定性。
开关电源：其快速的开关特性使其在开关电源电路中非常受欢迎，能够有效降低电源的能耗和发热，并提高整体效率。
保护电路：在各种电子设备中，用于保护微处理器、编解码器等敏感元件免受反向电压损害，保障设备的长期稳定运行。
整流电路：在整流电路中，L1N4148FT1G 可用于将交流电转换为直流电，适合用于小功率应用。
通信设备：被广泛应用于通信设备的接口及信号调节中，以应对高频信号的切换需求。
四、性能优势
高速性能: L1N4148FT1G 的响应速度快，能够在高频条件下高效工作，适合用于快速开关电路和脉冲信号处理。
尺寸小巧: SOD-123F 的封装形式使其具有小体积、高集成度的特点，适用于空间有限的小型设备。
高耐压性能: 具备 75V 的反向耐压，能够在较高电压场合下稳定工作，保障整个设备的安全性与可靠性。
散热性能好: 采用的封装设计帮助散热效率提升，避免因过高的温度导致元件性能衰退或损坏。
优良的反向恢复特性: 适用于音频和射频电路，能够在开关速度要求高的电路中有效抑制信号失真。
五、注意事项
在实际应用中，使用 L1N4148FT1G 需要注意以下几点：
- 电流和电压范围: 不得超过产品的最大额定值，以免损坏部件。
- 热管理: 虽然其散热性能良好，但在高功率情况下仍需考虑散热设计。
- 电路布局: 在设计PCB时，需将二极管离热源远一些，并合理布线以减少寄生电感和电容带来的影响。
六、总结
L1N4148FT1G 开关二极管凭借其优良的性能和可靠性成为市场上广泛使用的电子元件之一，适合于多种应用领域。无论是在消费电子、通信还是工业自动化中，都能够发挥出色的作用。考虑到其多样的应用潜力和良好的电气特性，L1N4148FT1G 在未来的电子产品设计中，依然将是工程师们的首选元件之一。
