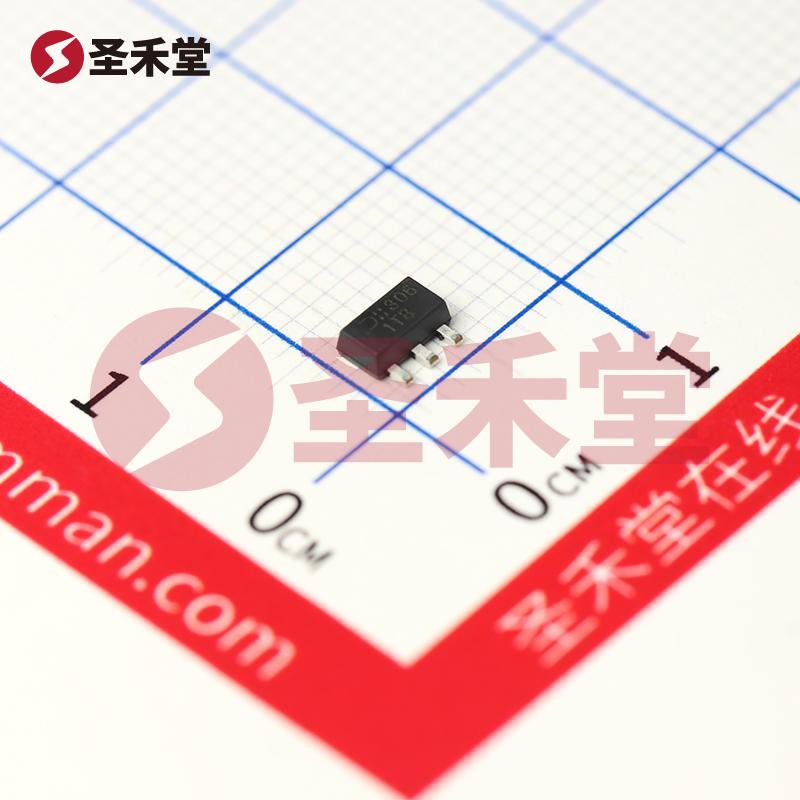

注：图像仅供参考，请参阅产品规格
DXTN26070CY-13
- 商品编码： BM69418938复制
- 品牌： DIODES(美台)复制
- 封装： SOT-89复制
- 包装： 编带复制
- 重量： 0.212g复制
- 描述： 三极管(BJT) 700mW 70V 2A NPN复制
DXTN26070CY-13参数
属性 | 参数值 |
|---|---|
| 晶体管类型 | NPN |
| 集电极电流(Ic) | 2A |
| 集射极击穿电压(Vceo) | 70V |
| 耗散功率(Pd) | 2W |
| 直流电流增益(hFE) | 150 |
| 特征频率(fT) | 220MHz |
属性 | 参数值 |
|---|---|
| 集电极截止电流(Icbo) | 50nA |
| 集射极饱和电压(VCE(sat)) | 300mV |
| 工作温度 | -55℃~+150℃ |
| 射基极击穿电压(Vebo) | 7V |
| 数量 | 1个NPN |
DXTN26070CY-13手册
DXTN26070CY-13概述
产品概述：DXTN26070CY-13 NPN晶体管
基本信息： DXTN26070CY-13是一款高性能NPN型双极江苏管（BJT），具有卓越的电气特性和广泛的应用潜力。此元器件采用SOT-89封装，适合表面贴装（SMD），为现代电子产品设计提供了更高的集成度与空间节省。其最大集电极电流（Ic）为2A，集射极击穿电压（Vce）为70V，使其能够处理高电流和高电压的应用场景。
电气特性：
集电极电流（Ic）： 最大值为2A，适合用于高负载场合，例如电机驱动和大功率开关电路等。
集射极击穿电压（Vce）： 最大值70V意味着此晶体管可在高电压环境中稳定运行，适用于汽车电子、工业控制等高压系统。
饱和压降（Vce(sat)）： 在100mA和1A时，最大饱和压降为300mV。这一特性对于降低功率损耗、提升系统效率至关重要，尤其在频繁开关的电子设备中表现突出。
截止电流（ICBO）： 最大值为50nA，这一点确保了该器件在关闭状态时的极低漏电流，进一步优化了电路的功耗表现。
直流电流增益（hFE）： 在100mA和2V的条件下，提供的最小增益为200，支持多种信号放大应用，可用于信号调制与放大等领域。
功率额定： 最大功率耗散为700mW，适合大多数中小功率应用场景。
频率特性： 频率跃迁点为220MHz，意味着该晶体管在高频操作下也能够稳定工作，适合作为射频和高频信号处理的放大器。
工作环境与可靠性： DXTN26070CY-13的工作温度范围在-55°C到150°C之间，适合在严酷环境下使用。该特性使得晶体管在航天、军事、汽车以及工业自动化系统等高温高压工作条件下具备优良的可靠性。此外，采用SOT-89封装设计，使其在尺寸和重量方面均有良好的表现，非常适合小型化电子设备。
应用场景： DXTN26070CY-13适合的应用范围极其广泛，包括但不限于：
- 开关电源：可用作开关法电源系统中的驱动器。
- 音频放大器：具备良好的增益特性，可以作为音频放大过程中的重要元件。
- 电机驱动电路：由于其高电流输出能力，非常适合于直流电机的驱动。
- RF放大器：其高频特性使得该元器件能够有效处理射频信号，是无线通信设备的理想选择。
- 汽车电子：在各种汽车控制单元中，作为开关和放大器被广泛应用。
总结： DXTN26070CY-13是一款具有多种优良特性的NPN晶体管，适合在高温、高压、高频及高负载的复杂环境中使用。凭借其出色的性能和可靠性，这款元器件将在各类电子产品设计中助力设计工程师实现更具竞争力的解决方案。无论是在工业应用还是消费电子中，DXTN26070CY-13都能提供稳定可靠的工作效能，增强系统的整体性能。
