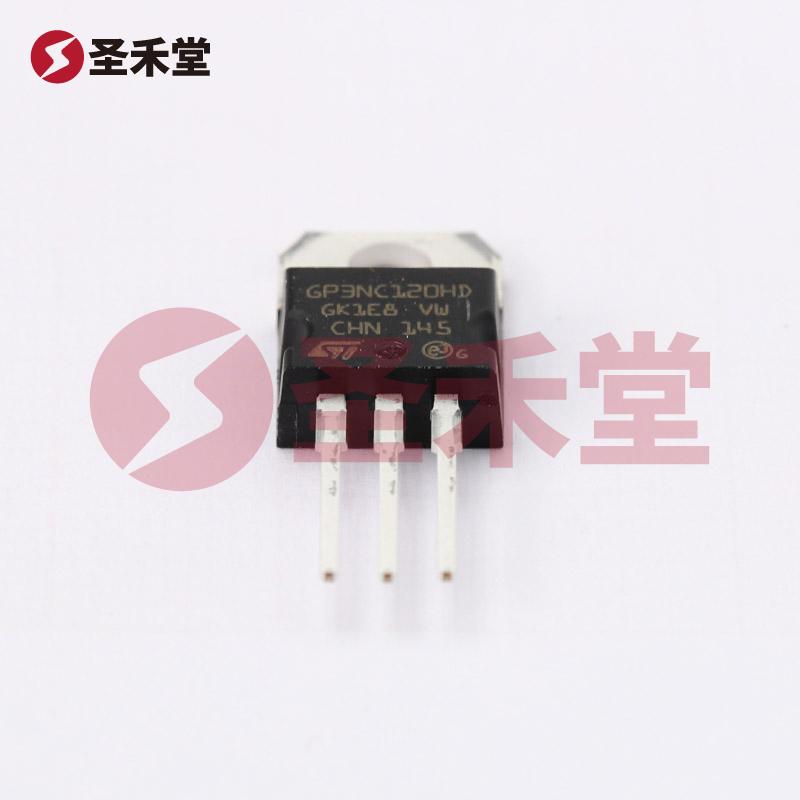

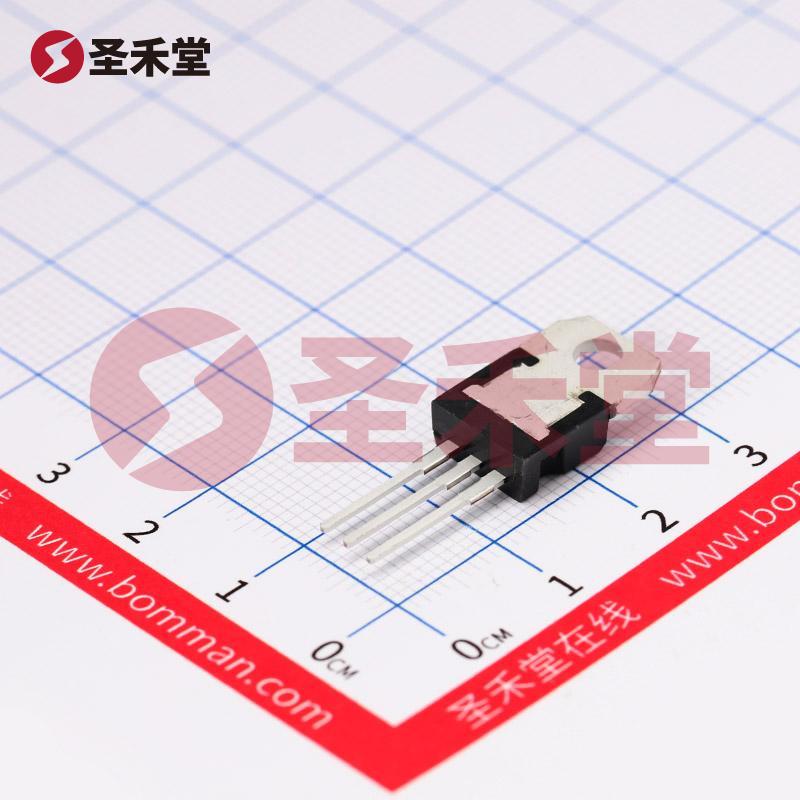

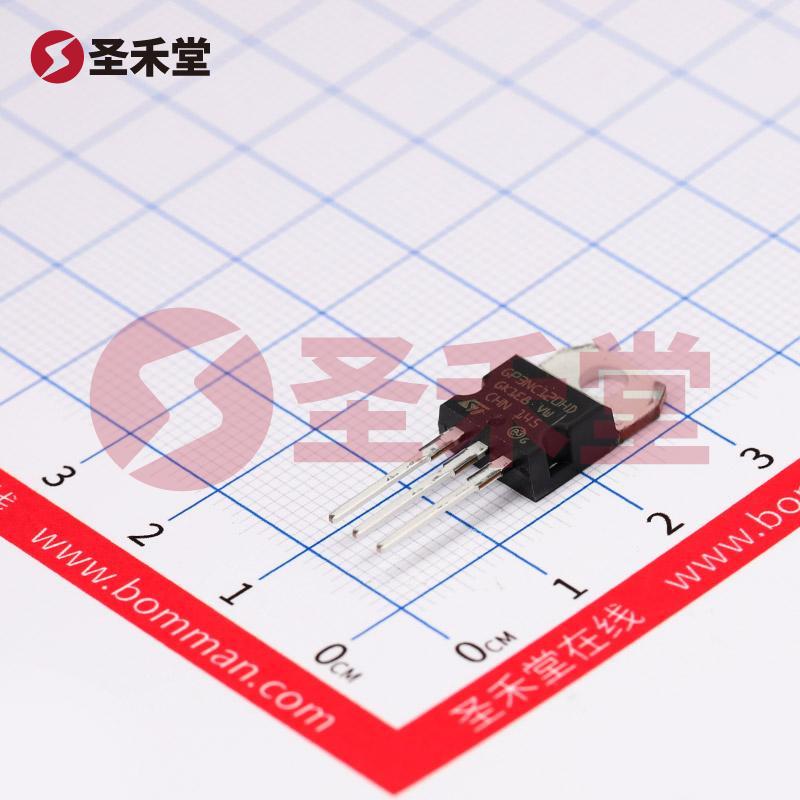

STGP3NC120HD 产品实物图片
STGP3NC120HD 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STGP3NC120HD

500-15
商品编码: BM0000536484
品牌 :
ST(意法半导体)
封装 :
TO-220
包装 :
管装
重量 :
-
描述 :
IGBT管/模块 2.8V@15V,3A 1.2kV 75W 14A TO-220-3
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
9.96
按整 :
管(1管有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥9.96
--
1000+
¥9.61
--
15000+
产品参数
产品手册
产品概述

STGP3NC120HD参数

集射极击穿电压(Vces)1.2kV集电极电流(Ic)14A
功率(Pd)75W栅极阈值电压(Vge(th)@Ic)2.8V@15V,3A
栅极电荷(Qg@Ic,Vge)24nC开启延迟时间(Td(on))15ns
关断延迟时间(Td(off))118ns导通损耗(Eon)0.236mJ
关断损耗(Eoff)0.29mJ反向恢复时间(Trr)51ns
工作温度-55℃~+150℃@(Tj)

STGP3NC120HD手册

STGP3NC120HD概述

STGP3NC120HD 是意法半导体(STMicroelectronics)推出的一款高性能绝缘栅双极型晶体管(IGBT),其设计旨在满足高电压和大电流应用的需求。该器件以其优越的性能、可靠的工作特性,被广泛应用于工业电源、逆变器、电动机驱动和其他要求高效率及高功率处理的场合。以下是该产品的详细概述,包括技术规格、应用场景及性能优势。

技术规格

STGP3NC120HD IGBT 的主要参数包括:

  • 安装类型:通孔(Through Hole),便于安装在各种板型上。
  • 集电极最大电流 (Ic):14A,支持大电流驱动。
  • 栅极电荷:24nC,适合高效的驱动配置。
  • 输入类型:标准输入,方便与其他电路兼容。
  • 集射极击穿电压 (Vce):最大值为1200V,支持高电压应用。
  • Vce(on) 最大值:在15V栅极驱动和3A集电极电流下,最大导通电压为2.8V,展现出良好的导通特性。
  • 脉冲电流 (Icm):高达20A,适合瞬态条件下的负载需求。
  • 工作温度范围:-55°C 到 150°C(TJ),可在严苛环境下稳定工作。
  • 开关能量:开关过程中能量损耗为236µJ(开)和290µJ(关),显示出高效的开关特性。
  • 开关延迟 (Td):在25°C下,开关延迟时间为15ns(开)和118ns(关),以提高开关频率和响应速度。
  • 反向恢复时间 (trr):51ns,确保快速恢复能力,减少功率损耗。

应用场景

STGP3NC120HD IGBT 由于其卓越的电压和电流处理能力,适用于多种应用,包括:

  • 工业电源:如开关电源、功率因数校正和电力转换设备中,提供稳定的功率输出。
  • 电动机驱动:在变频器和电动机控制系统中,可有效提升电机的工作效率和寿命。
  • 再生能源:如光伏逆变器和风能发电系统中,适配高效逆变和电力调度。
  • 焊接及加热设备:在感应加热和电弧焊接应用中,提供强大的控制能力和响应速度。

性能优势

STGP3NC120HD 的设计和制造经过严格测试,以确保其在各种应用条件下的可靠性和效能。其高耐压和高电流能力,结合快速开关特性,使这个IGBT成为一种理想的选择,尤其是在效率和热管理要求较高的领域。采用TO-220封装,方便散热设计,适合焊接安装和PCB集成。

此外,该器件的宽工作温度范围,确保其在高温或低温环境中的稳定运行,使其应用范围更加广泛。其良好的反向恢复时间和低导通电压,将极大地提升整个系统的能效,降低操作成本。

综上所述,STGP3NC120HD 是一款高效、可靠的IGBT器件,专为满足现代电力电子设备的需求而设计。无论是在工业领域,还是在再生能源应用中,其出色的技术参数都保证了其广泛的适用性和高性能表现。选用 STGP3NC120HD,用户将体验到更高的系统效率与可靠性,为各种电力电子应用提供了坚实的基础。
