注：图像仅供参考，请参阅产品规格

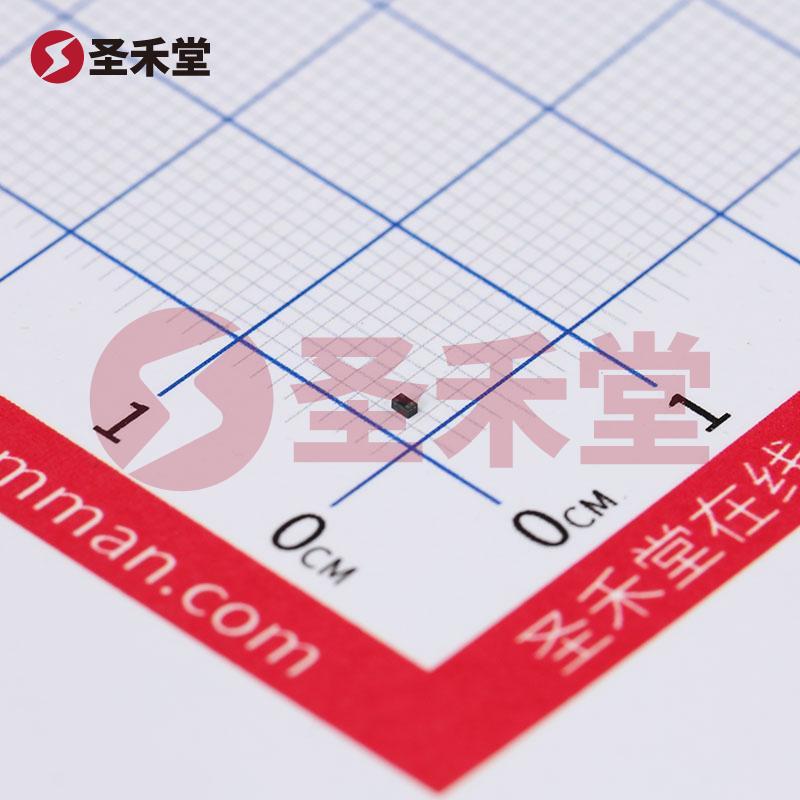

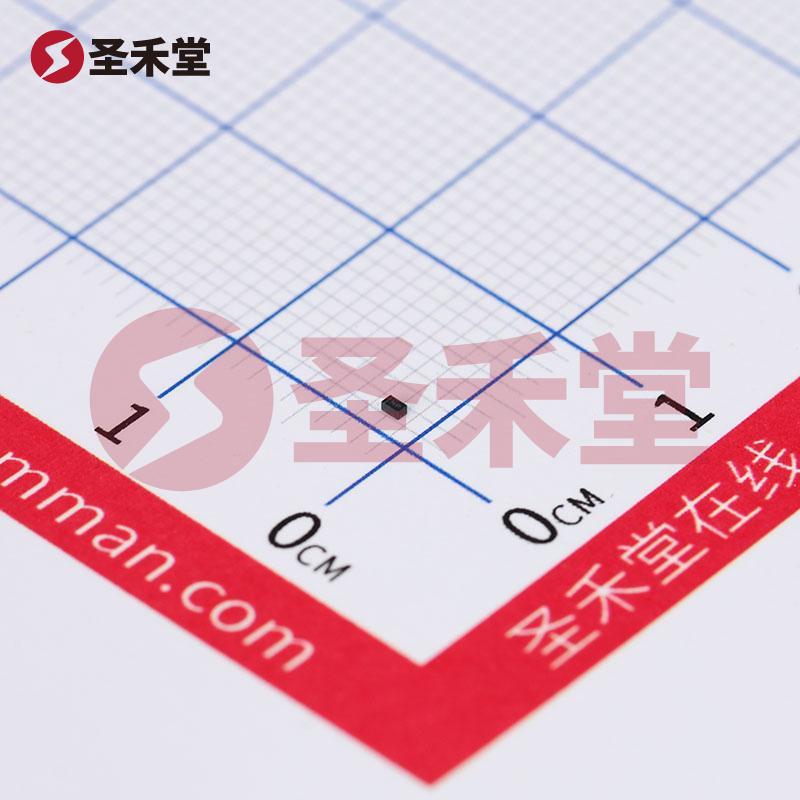

DMN62D4LFB-7B
- 商品编码： BM0000744276复制
- 品牌： DIODES(美台)复制
- 封装： X1-DFN1006-3复制
- 包装： 编带复制
- 重量： 0.019g复制
- 描述： 场效应管(MOSFET) 500mW 65V 407mA 1个N沟道复制
DMN62D4LFB-7B参数
属性 | 参数值 |
|---|---|
| 数量 | 1个N沟道 |
| 漏源电压(Vdss) | 60V |
| 连续漏极电流(Id) | 407mA |
| 导通电阻(RDS(on)) | 1.33Ω@10V |
| 耗散功率(Pd) | 500mW |
属性 | 参数值 |
|---|---|
| 阈值电压(Vgs(th)) | 2.5V |
| 栅极电荷量(Qg) | 1.1nC@10V |
| 输入电容(Ciss) | 40pF |
| 反向传输电容(Crss) | 4.8pF |
| 工作温度 | -55℃~+150℃ |
DMN62D4LFB-7B手册
DMN62D4LFB-7B概述
DMN62D4LFB-7B 产品概述
一、概述
DMN62D4LFB-7B是一款高性能N沟道场效应管（MOSFET），由知名的电子元器件制造商DIODES（美台）生产。该器件具有额定功率500mW，耐压65V以及最大漏电流407mA，广泛应用于低功耗高频开关电源、LED驱动，以及用于各种电子设备中需要进行高效电流控制的场景。
二、主要特性
N沟道结构: DMN62D4LFB-7B采用N沟道结构，这使其在应用中具有较低的导通阻抗，可以有效降低功耗和发热量，提升电路的整体效率。
额定功率与电压: 它的额定功率为500mW，耐压高达65V，这使得该MOSFET能够适应多种电源电压和负载条件，特别适合于需要较高开关频率的应用场景。
电流特性: 最大漏电流可达407mA，这使得它在负载条件下能够安全、稳定地工作，适用于电流控制的应用场合。
封装形式: 该器件采用X2-DFN1006-3封装，封装尺寸小巧，便于在面积有限的电路板上安置。此外，DFN封装有助于快速散热，提高器件的耐用性和可靠性。
低功耗设计: 由于其结构和材料的选择，DMN62D4LFB-7B在低电流状态下仍能够保持较低的栅极驱动功耗，适合用于便携式设备和电池供电的应用。
三、应用领域
DMN62D4LFB-7B因其优越的特性，广泛应用于多个领域，包括但不限于：
开关电源 (SMPS): 由于其高效的开关特性，使得DMN62D4LFB-7B非常适合用作开关电源中的开关元件，能有效提升电源转换效率，降低电能损耗。
LED驱动: 在LED驱动电源中，该MOSFET能够精确控制电流，确保LED在最佳工作状态下运行，延长LED的使用寿命和提高其亮度。
电池管理系统 (BMS): 在电池充放电控制中，DMN62D4LFB-7B可以用来控制电流和电压，保护电池不受过度充放电影响，延长电池的生命周期。
消费电子产品: 在手机、平板电脑和其他消费类电子产品中，使用该MOSFET可以落实更薄的设计，降低系统功耗，改善电池续航能力。
四、性能参数
| 参数 | 数值 |
|---|---|
| 类型 | N沟道MOSFET |
| 封装形式 | X2-DFN1006-3 |
| 额定功率 | 500mW |
| 最大漏电流 | 407mA |
| 最大耐压 | 65V |
| 整体尺寸 | 1.0mm x 0.6mm |
五、总结
DMN62D4LFB-7B是一款高性能的N沟道MOSFET，具有良好的电气特性和适用性。其小巧的封装和低功耗特性使它非常适合在要求严格的电源管理和电流控制应用中使用。作为DIODES品牌的优质产品，DMN62D4LFB-7B不仅能够满足现代电子设备对效率和体积的要求，还在提升设备可靠性方面发挥了重要作用。随着电子技术的不断发展，该MOSFET肯定会在更多新兴应用中展现其潜力，成为设计工程师的理想选择。
