DDTC114TCA-7-F

产品概述：DDTC114TCA-7-F 数字晶体管

一、引言

DDTC114TCA-7-F 是一种高性能 NPN 数字晶体管，由知名半导体制造商 DIODES（美台）生产。其设计宗旨在于提供稳定、可靠的性能，适用于各种数字电路和低功耗应用。其优越的电气性能以及便于集成的封装类型，使其在电子设计领域得到了广泛的应用。

二、基础参数

DDTC114TCA-7-F 的主要参数包括：

• 晶体管类型：NPN（预偏压）
• 最大集电极电流 (Ic)：100 mA
• 最大集射极击穿电压 (Vce)：50 V
• 基极电阻 (R1)：10 kΩ
• DC电流增益 (hFE)：在1mA和5V的条件下，最小增益为100
• 饱和压降 (Vce)：在100µA至1mA的范围内，最大饱和压降为300 mV
• 集电极截止电流 (ICBO)：最大值为500 nA
• 跃迁频率：250 MHz
• 最大功率：200 mW

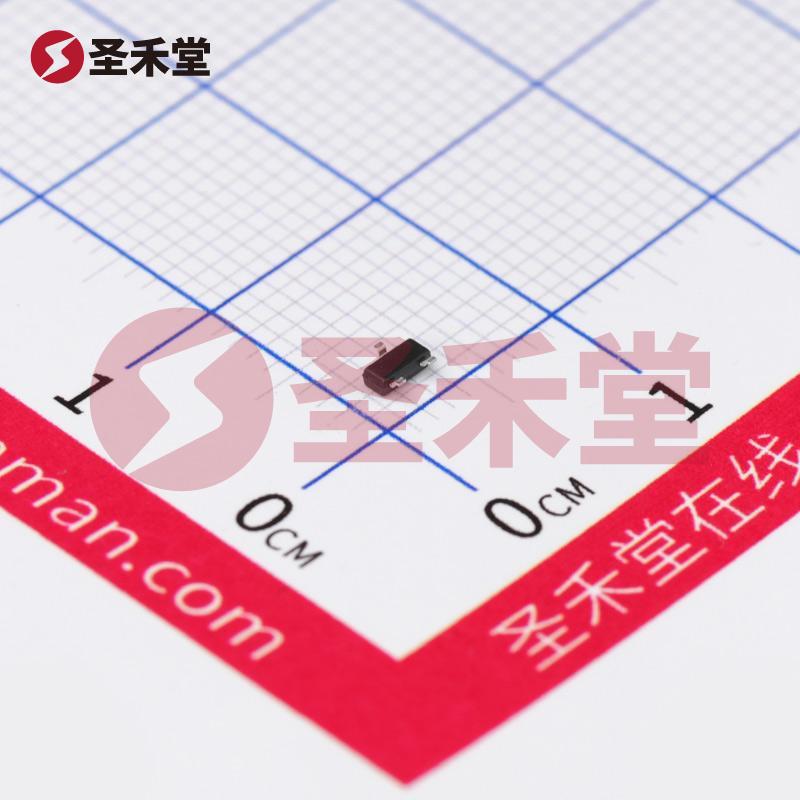

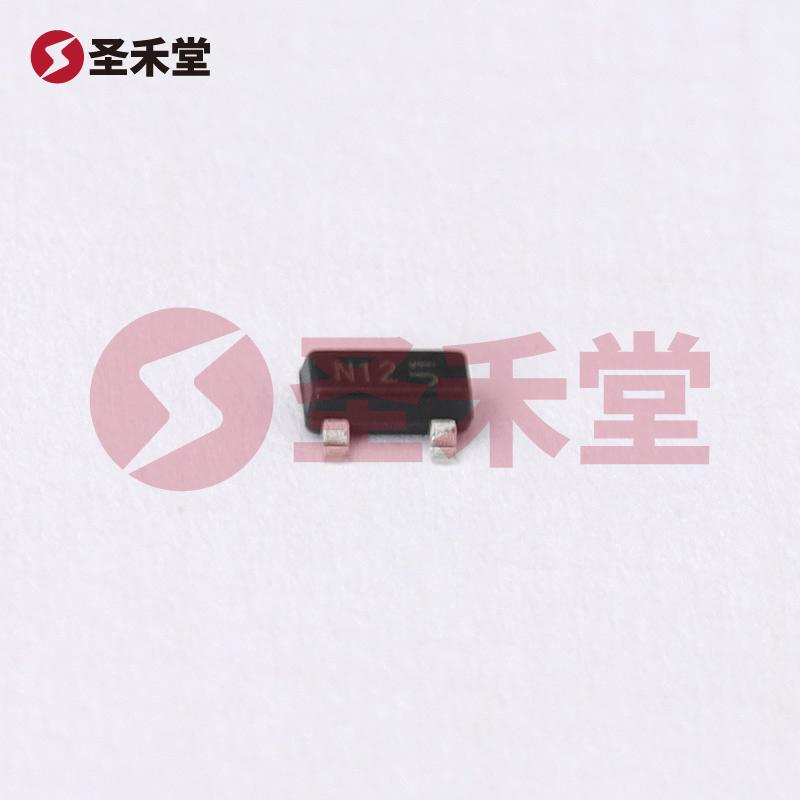

• 封装类型：表面贴装型，常见封装为 SOT-23

三、应用领域

DDTC114TCA-7-F 晶体管广泛应用于多种电子设备中，包括但不限于：

1. 开关电源：由于其较高的电流和电压承载能力，适合用作开关电源中的开关元件。
2. 信号放大：可用于低功耗的信号放大应用中，提供必要的增益来增强信号强度。
3. 数字电路：由于其良好的增益性能，以及较低的截止电流，适合在高频数字电路中使用。
4. 电机驱动电路：可以用于小型直流电机的控制与驱动中。

四、性能优势

DDTC114TCA-7-F 在性能上有以下几个优势：

• 高增益：该产品在1mA的条件下，提供高达100的增益，这在很多应用场合是至关重要的特性，能够满足大多数数字电子系统的需求。
• 低饱和压降：最大饱和压降为300mV，这使得它在工作过程中能够保持较高的效率，减少功耗，延长设备的工作寿命。
• 高频响应：250 MHz 的跃迁频率特性，使其能够满足快速信号处理的要求，适合用于现代高速电子设备。
• 小型封装：SOT-23 表面贴装型封装占用空间小，方便在紧凑型设计中使用。

五、使用建议

在设计电路时，可以根据应用需求合理选择使用 DDTC114TCA-7-F。为了确保最佳性能，建议采取以下措施：

1. 适当的偏置电流：确保基极电流（Ib）适当，以实现理想的集电极电流输出。
2. 散热设计：尽管其最大功率为200 mW，但在早期设计中考虑适当的散热手段对延长其使用寿命至关重要。
3. PCB 布局：在电路板布局上，应注意布局合理性，尽量缩短信号路径，以降低干扰，提升性能。

六、总结

DDTC114TCA-7-F 是一种功能丰富且高效的数字晶体管，适用于多种电子应用。无论是在开关电源、信号放大还是高频数字电路中，其卓越的性能都能够为设计人员提供强有力的支持。随着数字信号处理需求的不断增长，DDTC114TCA-7-F 的应用前景也将更加广阔。对于电子工程师而言，采用 DDTC114TCA-7-F 可以让他们在设计中获得更高的灵活性和可靠性。
