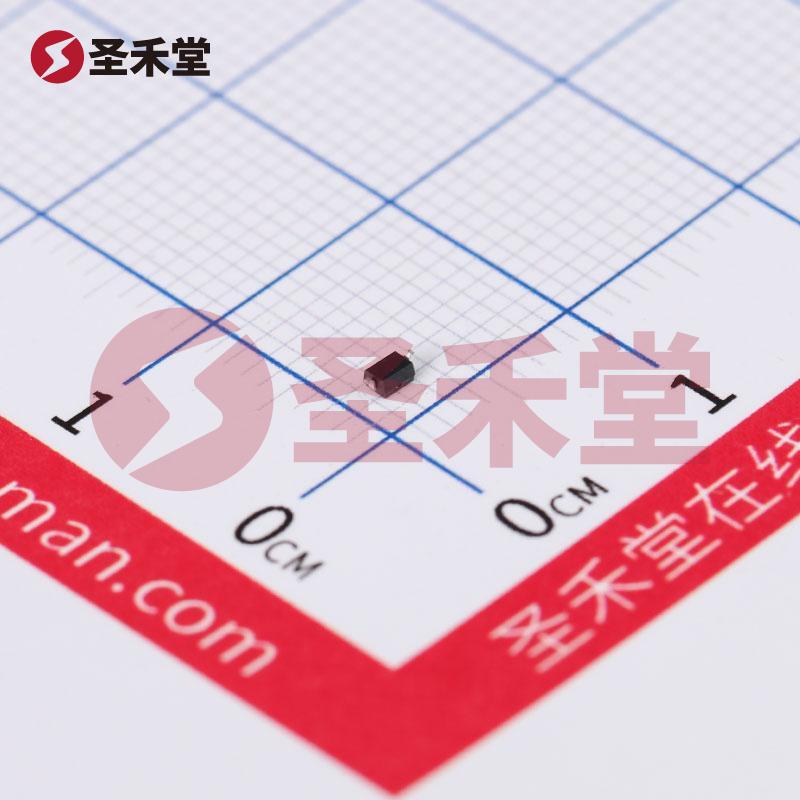

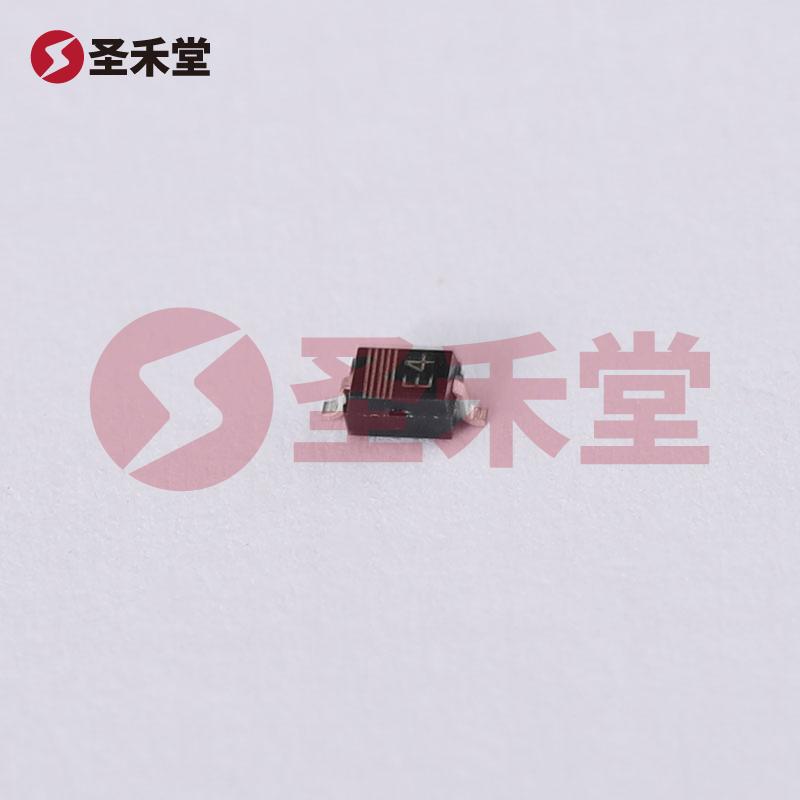

PMEG3005AEA,115 产品实物图片
PMEG3005AEA,115 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

PMEG3005AEA,115

商品编码: BM0058399058
品牌 :
Nexperia(安世)
封装 :
SOD-323
包装 :
编带
重量 :
0.012g
描述 :
肖特基二极管 430mV@500mA 30V 150uA@30V 500mA SOD-323
库存 :
800(起订量1,增量1)
批次 :
22+
数量 :
X
0.342
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.342
--
200+
¥0.22
--
1500+
¥0.192
--
30000+
产品参数
产品手册
产品概述

PMEG3005AEA,115参数

直流反向耐压(Vr)30V平均整流电流(Io)500mA
正向压降(Vf)430mV @ 500mA二极管类型肖特基
电压 - DC 反向 (Vr)(最大值)30V电流 - 平均整流 (Io)500mA(DC)
不同 If 时电压 - 正向 (Vf)430mV @ 500mA速度快速恢复 =< 500ns,> 200mA(Io)
不同 Vr 时电流 - 反向泄漏150µA @ 30V不同 Vr、F 时电容70pF @ 1V,1MHz
安装类型表面贴装型封装/外壳SC-76,SOD-323
供应商器件封装SOD-323工作温度 - 结150°C(最大)

PMEG3005AEA,115手册

PMEG3005AEA,115概述

产品概述:PMEG3005AEA,115

一、产品简介

PMEG3005AEA,115是一款高性能的肖特基二极管,专为需要快速开关和高效率的电源管理应用而设计。它的基本规格包括DC反向耐压(Vr)为30V,平均整流电流(Io)最大可达500mA,正向压降(Vf)在500mA下为430mV。这些特性使其在消费电子、电源适配器、LED驱动和其他电源应用中具有广泛的适用性。

二、主要参数

  1. 直流反向耐压(Vr):最大为30V,确保在大多数电源应用中能够可靠工作。

  2. 平均整流电流(Io):500mA的耐流能力,适合多种中小功率应用。

  3. 正向压降(Vf):在500mA的工作条件下,Vf为430mV,表明在导通状态下能量损耗较低,尤其适合追求高效率的设计。

  4. 反向泄漏电流:在30V时,反向泄漏电流为150µA,低泄漏特性有助于提升整机性能,适用于敏感的电源管理场合。

  5. 电容特性:在1V、1MHz下的结电容为70pF,提供快速的响应特性,适用于高频开关应用。

  6. 工作温度范围:结温最大可达150°C,使该二极管能够在高温环境下可靠工作。

  7. 封装类型:采用SOD-323封装,具有小尺寸和表面贴装特性,便于现代电子产品的高密度设计。

  8. 速度特性:快速恢复时间≤500ns,>200mA,提升了其在开关电源中的应用性能。

三、应用领域

PMEG3005AEA,115由于其出色的电性能,广泛应用于以下领域:

  1. 电源适配器:在电源转换过程中提供整流功能,确保稳定的输出电压和电流。

  2. LED驱动电路:其低正向压降能够最大限度地提高LED的效率和亮度。

  3. DC-DC转换器:作为整流器,常被应用于高频开关电源中,达到提高转换效率的目的。

  4. 消费电子:在手机、平板电脑及其他便携设备中充当保护和整流功能,保障设备的稳定运行。

  5. 电动车和工业设备:在电源模块中起到关键的整流和保护作用,适应高温和高频环境。

四、选择此产品的优势

  1. 高效率:低正向压降带来低能耗,提升整体系统效率,是动手工程师和设计者的理想选择。

  2. 多功能性:适用于不同的电源管理应用,适应性强。

  3. 小型化设计:SOD-323封装使其适合现代电子产品的小型化需求。

  4. 可靠性高:在高温、长时间运行条件下依然能保持低泄漏和较低的正向压降,保证产品的稳定性。

五、总结

PMEG3005AEA,115是一款兼具高性能和高可靠性的肖特基二极管,适合用于多种电源管理的场景。其出色的电流整流能力、低正向压降及快速恢复速度让其在现代电源设计中尤为引人注目。如果您的设计需要优化能效和空间,这款二极管无疑是一个理想的解决方案。选择PMEG3005AEA,115,助力您的电子项目和产品实现更高的性能和可靠性。
