SST3904HZGT116

产品概述：SST3904HZGT116 三极管

一、引言

SST3904HZGT116 是 Rohm Semiconductor 旗下的一款高性能NPN型三极管，专为汽车应用设计，符合AEC-Q101标准，确保了其在严苛工作环境下的可靠性和优良的电气性能。该三极管能够以优异的线性性能和高频响应满足各种需求，广泛应用于信号放大、开关控制及其他电子定位和驱动电路中。

二、基本特性

1. 制造商与系列：该元器件由知名半导体制造商Rohm Semiconductor生产，属于汽车系列，符合AEC-Q101认证，适合在汽车电子系统中使用。

2. 包装与状态：SST3904HZGT116 齐全的卷带包装（TR）使得其在生产和组装过程中便于处理和管理。同时，其被标识为有源元件，表明其在电路中的主动作用。

3. 电气规格：

   • 晶体管类型：NPN（负极-正极-负极），适合用于大多数信号处理应用。
   • 最大电流集电极（Ic）：200mA，允许的集电极电流使其适合中等功率驱动。
   • 最大电压集射极击穿（Vce）：40V，使其能够在较高的电压条件下工作。
   • 饱和压降（Vce(sat)）：在 Ic 为 5mA 时，饱和压降最大可达300mV，表明其在开关应用中具有较好的效率。
   • 截止电流（Ic(max)）：仅为50nA，强调了其低功耗特性。

4. 增益与频率响应：

   • 直流电流增益 (hFE)：在1V、10mA的条件下，其最小增益为100，展示了出色的信号放大能力。
   • 频率响应：跃迁频率高达300MHz，使其在高频应用中表现稳定，适合用于射频（RF）和高速开关应用。

5. 工作环境：该三极管的工作温度可达150°C，适应严酷的环境条件，与汽车电子设备的需求相匹配。

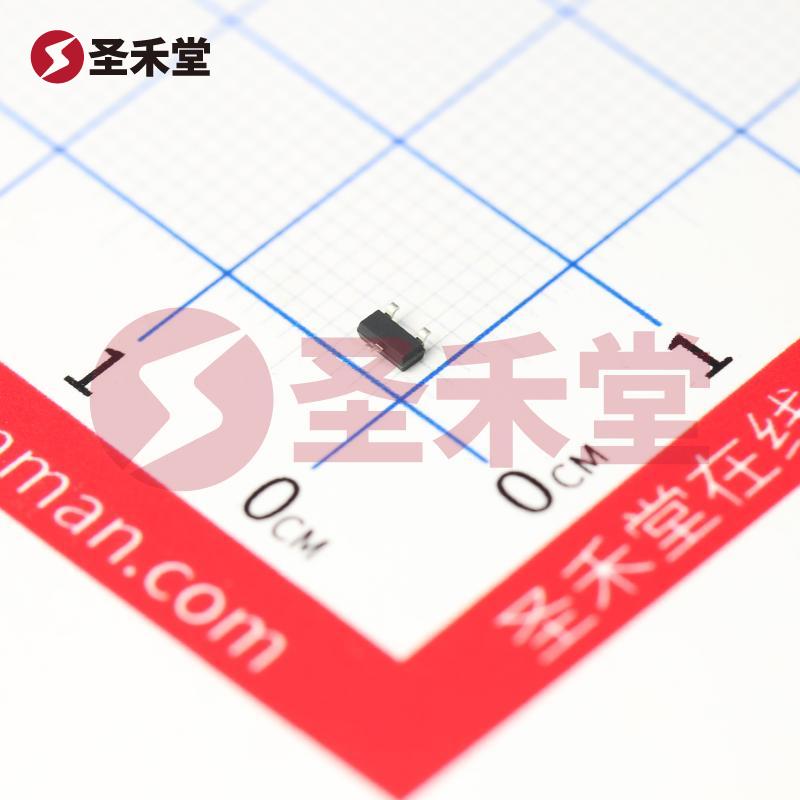

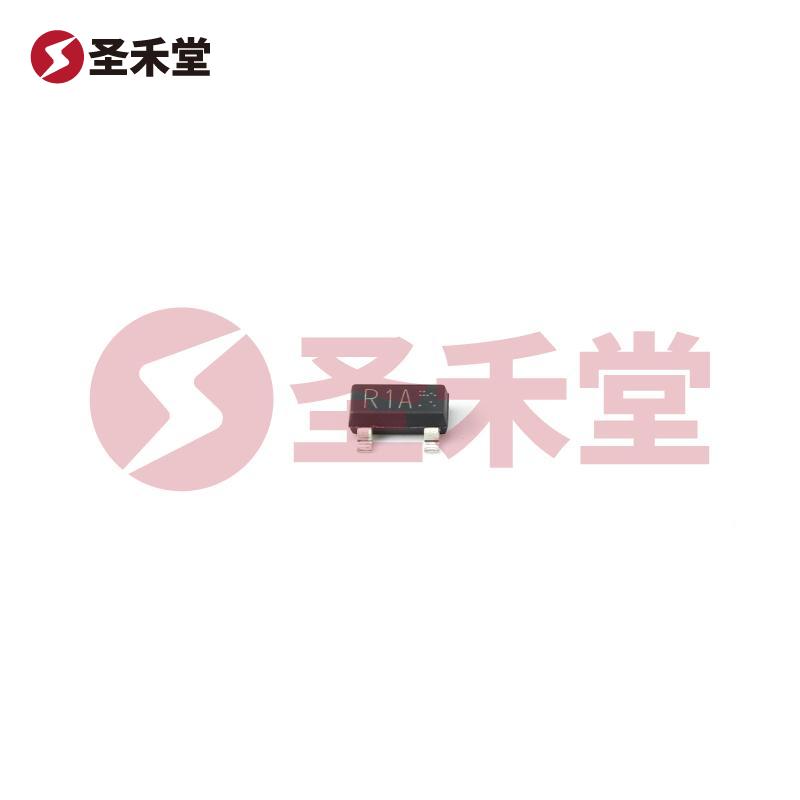

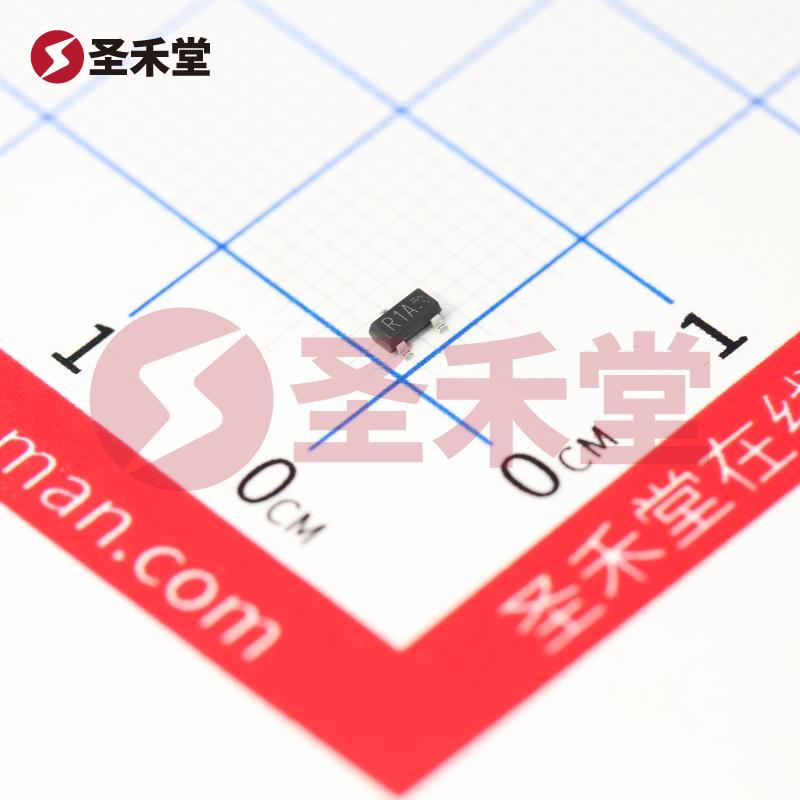

6. 封装及安装类型：其采用TO-236-3（SOT-23-3）封装，表面贴装型设计（SST3），确保了紧凑的尺寸和易于自动化组装的优势。

三、应用场景

SST3904HZGT116 由于其优异的电气特性，适合多种应用场景，包括但不限于：

• 汽车电子：在汽车中对传感器信号进行放大及处理，亦可用于驱动形式的负载。
• 通信设备：高频增益和开关能力使其适用于RF放大器、调制解调器及其他通信设备中。
• 工业控制：在控制电路中作为信号开关或驱动元件，适合用于各类电机驱动和开关控制应用。
• 消费电子：可用于音频放大及其他信号逻辑电路，满足对空间及性能的双重要求。

四、总结

SST3904HZGT116 是一款具有良好电气性能和坚固可靠设计的NPN三极管，适合在汽车及其他高性能应用中使用。其可承受高温、满足工作条件下的高电流和电压，以及良好的增益特性，使其成为设计工程师在选择电子元件时的重要选项。无论是在信号放大、开关控制还是射频应用中，SST3904HZGT116都能提供出色的性能，帮助推动电子产品的发展与创新。
