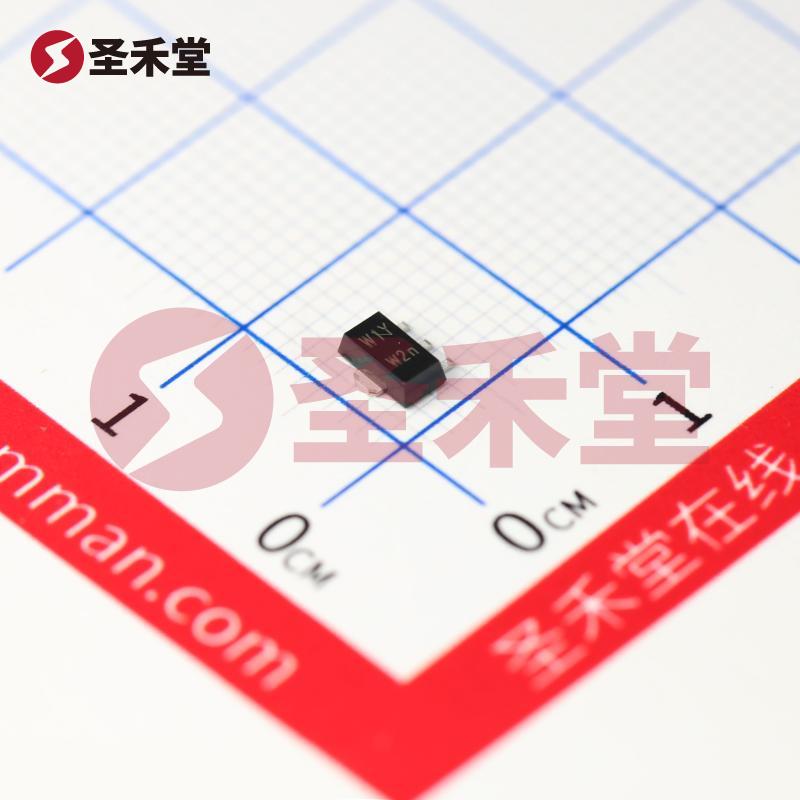

PBSS4480X,135 产品实物图片
PBSS4480X,135 产品实物图片
商品图片1

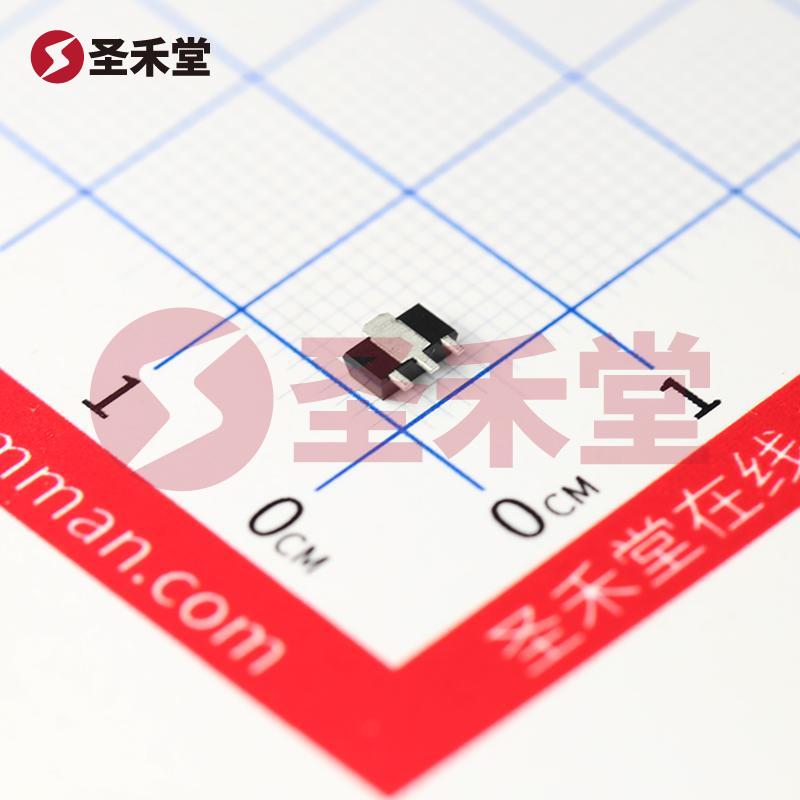

商品图片2

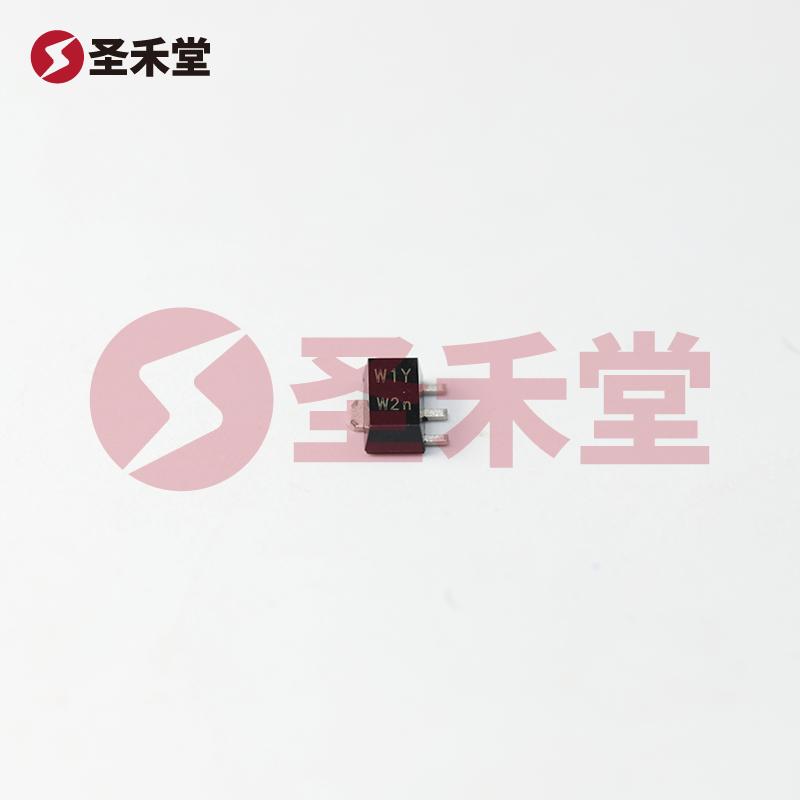

商品图片3
注:图像仅供参考,请参阅产品规格

PBSS4480X,135

商品编码: BM0084328568
品牌 :
Nexperia(安世)
封装 :
SOT-89-3
包装 :
编带
重量 :
0.075g
描述 :
三极管(BJT) 1.6W 80V 4A NPN SOT-89-3
库存 :
4561(起订量1,增量1)
批次 :
2年内
数量 :
X
1.58
按整 :
圆盘(1圆盘有4000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.58
--
100+
¥1.22
--
1000+
¥1.02
--
2000+
¥0.924
--
产品参数
产品手册
产品概述

PBSS4480X,135参数

制造商Nexperia USA Inc.包装卷带(TR)
零件状态有源晶体管类型NPN
不同 Ib、Ic 时 Vce 饱和压降(最大值)270mV @ 500mA,5A电流 - 集电极截止(最大值)100nA
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)175 @ 2A,2V频率 - 跃迁150MHz
工作温度150°C(TJ)安装类型表面贴装型
封装/外壳TO-243AA供应商器件封装SOT-89
电流 - 集电极 (Ic)(最大值)4A电压 - 集射极击穿(最大值)80V
功率 - 最大值1.6W基本产品编号PBSS4480

PBSS4480X,135手册

empty-page
无数据

PBSS4480X,135概述

产品概述:PBSS4480X,135

制造商及品牌背景

PBSS4480X,135是由Nexperia USA Inc.制造的一款高性能晶体管,Nexperia是一家全球领先的半导体元件供应商,专注于提供高质量、可靠性强的电子元器件。Nexperia的产品广泛应用于汽车、工业、消费电子以及通讯等领域,其不断创新的技术解决方案为客户提供了优质的选择。

产品定义和类型

PBSS4480X,135是一款NPN型晶体管,能够通过电子控制来放大和开关电流,适合用于各种激励和信号处理应用。它采用SOT-89-3封装,属于表面贴装型(SMT),便于现代电子设备的紧凑设计。该晶体管因其体积小巧、性能可靠而广泛应用于各种消费电子产品、工业控制以及汽车电子等领域。

电气特性

  • 工作参数:PBSS4480X,135的集电极最大电流(Ic)为4A,提供强大的电流输出,而集射极(Vce)最大击穿电压为80V,适合高电压应用。在500毫安和5安的不同基极电流(Ib)条件下,其Vce的饱和压降最大值为270mV,这意味着在高负载条件下能够高效工作,从而降低功耗。

  • 增益特性:该器件的电流增益 (hFE) 在2A和2V的条件下,对于设计电流放大器的应用来说,其最小值达到175,确保了良好的线性放大性能。因此,PBSS4480X,135适用于需要高增益的电路设计。

  • 频率响应:PBSS4480X,135具有150MHz的跃迁频率,使其在高频应用中显得极具竞争力。这使得该器件在高频切换电路中表现尤为突出,适合用于音频放大器、射频放大器等高频应用。

  • 热特性:该器件的工作温度达到150°C(TJ),赋予其在严苛环境下的出色稳定性,适用于温差变化较大的应用场景,确保在不同环境条件下的可靠工作。

  • 功率处理能力:最大功耗为1.6W,使PBSS4480X,135在功率管理与调节应用中具备较大的余量,适合开发低功耗驱动与开关电源等电路。

应用领域

PBSS4480X,135在多种应用领域中具有重要价值,以下是一些典型的应用:

  1. 消费电子:作为开关器件,能够在手机、平板等消费电子产品中实现高效的电能管理,以及控制LED灯的开关。

  2. 汽车电子:由于其高工作温度和高电流处理能力,该晶体管在汽车电源管理、信号放大等汽车电子电路中发挥着不可或缺的作用。

  3. 工业控制:PBSS4480X,135适用于各类设备的信号放大及开关用途,尤其是在自动化设备与工业控制系统中得到了广泛应用。

  4. 射频通讯:因其高增益和高频率响应,PBSS4480X,135也非常适合用于射频放大、信号调制等通讯设备。

总结

总而言之,PBSS4480X,135是一款具备高性能、高效率、高可靠性的NPN型晶体管,完美适应现代电子产品对小型化和高功率处理的需求。无论是在日常消费电子、汽车部件还是工业应用领域,PBSS4480X,135都将成为设计工程师的理想选择。选择PBSS4480X,135,意味着选择了高性能与可靠性的结合,为您的项目保驾护航。
