ULN2003APWR

ULN2003APWR 产品概述

一、产品简介

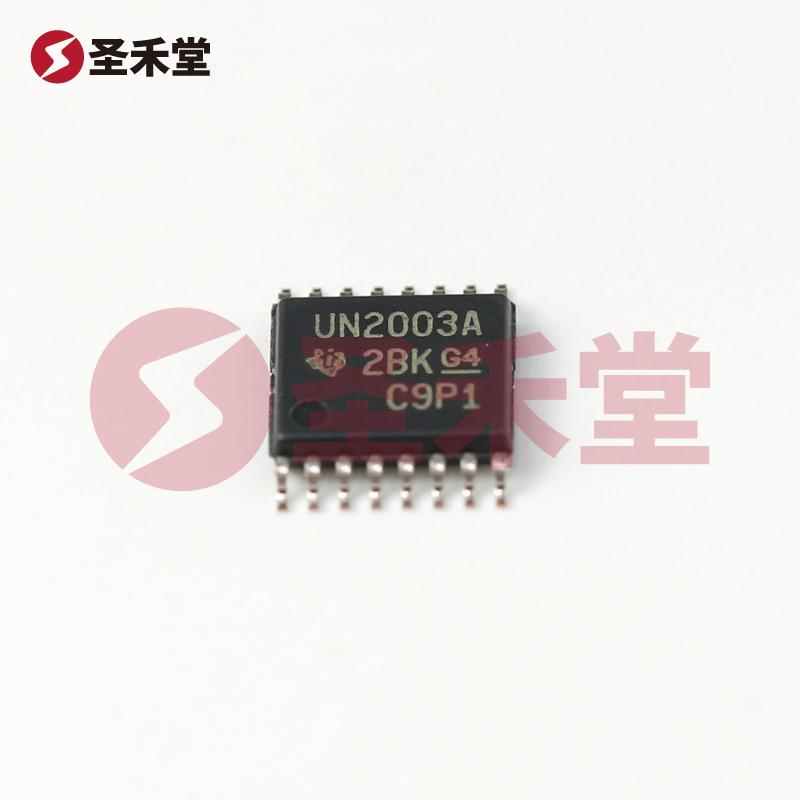

ULN2003APWR是由德州仪器（Texas Instruments）制造的一款高性能达林顿NPN晶体管阵列，封装形式为16-TSSOP（薄型小外形封装，宽度为4.40mm）。作为开关元器件，它主要用于驱动继电器和螺线管等负载，能够以其卓越的性能满足各种应用需求。该器件的最大集电极电流（Ic）可达500mA，适用于多种工业和商业应用。

二、基本特性

1. 晶体管类型：达林顿配置，具有较高的电流增益。
2. 最大集电极电流 (Ic)：500mA，适合驱动多个负载。
3. 电压—集射极击穿（Vceo）：最大值为50V，确保在电压高于50V的条件下安全使用。
4. 饱和压降 (Vce(sat))：在500μA和350mA时，最大饱和压降为1.6V，降低了功耗并提升了效率。
5. 集电极截止电流 (Iceo)：最大50μA，减少了待机功耗。
6. 工作温度范围：-20°C至70°C，使其适应多种环境条件。
7. 接口类型：并联，而输出配置为低端，便于与各种负载连接。

三、安装与封装

ULN2003APWR采用表面贴装型安装，具有更小的空间占用，适合于现代电子设备日益紧凑的设计需求。其16-TSSOP封装不仅提高了集成度，还使得焊接和生产过程变得更加简便，适合高效的自动化生产线。

四、应用领域

ULN2003APWR广泛应用于：

• 继电器驱动：适用于各种开关电源和自动控制系统中，能够有效控制大功率负载。
• 电机驱动：在步进电机及其他类型电机的驱动中，提供稳定的控制信号。
• LED驱动：可用于LED照明应用中的大功率LED驱动。
• 工控设备：由于其高电流承载能力，适合在工业控制设备中实现高效控制与信号放大。

五、优势与特点

1. 高电流增益：达林顿配置提供了高达1000以上的电流增益，适用于需要较高输出电流的场合。
2. 低功耗设计：饱和压降低，可在较高输出电流下保持低功耗运作。
3. 高兼容性：支持1:1的输入输出比，确保与多种逻辑电平的兼容性。
4. 可靠性：作为在售产品，ULN2003系列经过广泛测试，确保稳定性和可靠性，可以长期在严苛环境下运行。

六、总结

ULN2003APWR是德州仪器提供的一款功能强大、高度集成的达林顿晶体管阵列，凭借其出色的电流处理能力和多功能应用场景，成为智能硬件设备中的重要组成部分。无论是在自动化系统、工控设备还是其他需要高功率开关的应用，ULN2003APWR都能提供优质的解决方案，提升系统的性能和可靠性。其小型化的封装和高兼容性使其在现代电子设计中尤为受欢迎。
