ULN2001D1013TR参数
属性 | 参数值 |
|---|---|
| 通道数 | 七路 |
| 集射极击穿电压(Vceo) | 50V |
| 集电极电流(Ic) | 500mA |
| 最大输入电压(VI) | 30V |
| 工作温度 | -40℃~+85℃ |
属性 | 参数值 |
|---|---|
| 集电极漏电流(Icex) | 50uA |
| 输入电流(on) | 0.82mA |
| 输入电流(off) | 65uA |
| 正向压降(Vf) | 1.7V |
| 输入电容(Ci) | 15pF |
ULN2001D1013TR手册
ULN2001D1013TR概述
产品概述：ULN2001D1013TR
一、基本信息

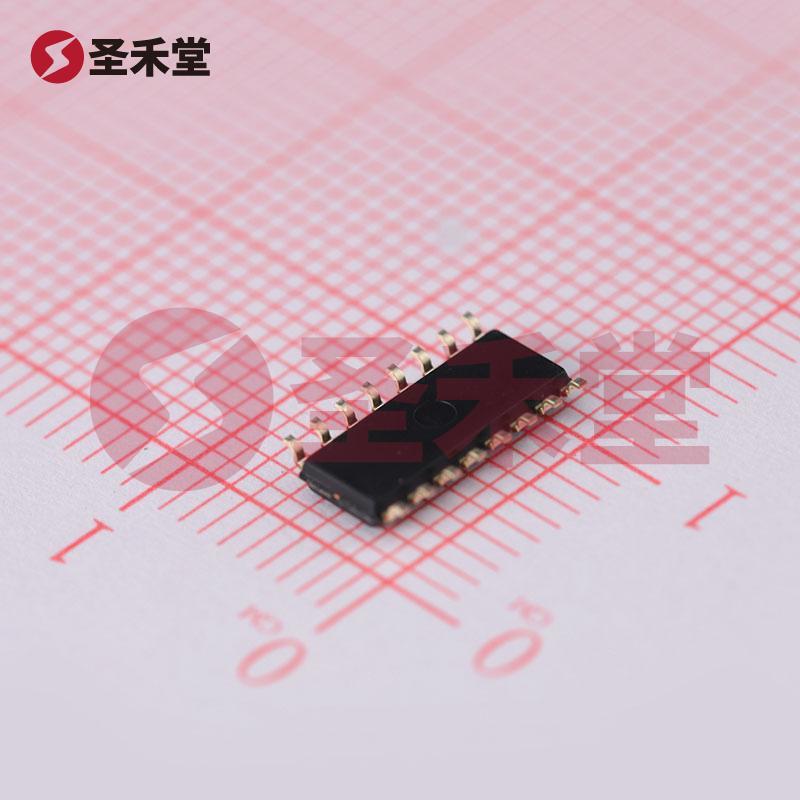

ULN2001D1013TR 是意法半导体（STMicroelectronics）推出的一款 NPN 达林顿晶体管阵列，采用表面贴装技术，封装方式为 16-SOIC（0.154"，3.90mm 宽）。该产品属于 ULN 系列，专为驱动应用而设计，能够有效控制电流与电压，在多种电子和电气应用中提供出色的性能。
二、主要参数
- 晶体管类型： NPN 达林顿
- 集电极电流 (Ic) 最大值： 500mA
- 集射极击穿电压 (Vce) 最大值： 50V
- 饱和压降 (Vce(sat)) 最大值： 1.6V（在500µA和350mA条件下）
- 集电极截止电流 (Ic(OFF)) 最大值： 50µA
- DC 电流增益 (hFE) 最小值： 1000（在350mA、2V工作条件下）
- 工作温度范围： -40°C 至 85°C
- 装配类型： 表面贴装型（SMD）
- 封装类型： SO-16
三、适用领域及应用
ULN2001D1013TR 具有较高的电流增益和承载能力，适用于许多驱动和控制电路，如电机驱动、继电器驱动和灯光控制等。由于其卓越的电流处理特性，常在以下场合中找到其身影：
工业控制：在工业自动化中，ULN2001 被广泛用作电机控制电路的驱动元件，能够在较低的控制电压下驱动高功率的负载。
汽车电子：在汽车电子系统中，它可以驱动前照灯、刹车灯和其他继电器等部件，提供可靠的控制和开关功能。
消费电子：在一些家庭自动化控制系统中，ULN2001 可以用于控制灯光、风扇和其他设备，从而引入智能家居的便利性。
计算机外围设备：在计算设备及其外围设备的控制中，包括打印机和自动进纸装置，可提高性能的同时降低功耗。
四、特性与优势
高电流增益：ULN2001D1013TR 的 DC 电流增益 (hFE) 可达到 1000，这意味着在控制信号相对较小的情况下可以驱动较大的负载，从而简化电路设计并节省空间。
优异的热稳定性：产品的工作温度范围为 -40°C 至 85°C，确保了在各种环境条件下的稳定运行，适用于恶劣环境的应用。
低饱和压降：最大饱和压降仅为 1.6V，这有助于提高电源效率，减少功率损耗，延长电池的生命周期，尤其在便携设备中尤为重要。
多种应用能力：由于其多功能性，ULN2001 可以在不同应用中被广泛使用，包括驱动马达、控制继电器、信号放大等，使其成为多功能设计的理想选择。
五、总结
ULN2001D1013TR 是一款高效能的 NPN 达林顿晶体管阵列，在众多的电子应用领域出现，以其高电流增益、低饱和压降和广泛的工作温度范围，确保其在各种环境下的优秀性能。同时，其表面贴装封装和多功能特性使其成为电子设计工程师在开发和设计新产品时的优选元件。无论是工业控制、汽车电子还是消费电子领域，ULN2001D1013TR 都能提供稳定、可靠和高效的解决方案。
