MMDT3904-7-F 产品概述

一、基本信息

MMDT3904-7-F 是一款 NPN 型双极性晶体管 (BJT)，其主要用于一般的放大和切换应用。这款晶体管的额定功率为 200mW，支持最高的集电极电流 (Ic) 达到 200mA，具有较高的集射极击穿电压 (Vce) 为 40V，适用于多种电子电路的设计需求。

二、关键特性

1. 额定功率与电流特性

   • MMDT3904-7-F 的额定功率为 200mW，能够承受 200mA 的集电极电流，这使其在小型和中等功率电路中表现非常优异。
   • 集电极截止电流 (ICBO) 最大值为 50nA，确保在静态状态下的低功耗和高稳定性。

2. 电压特性

   • 该晶体管的 Vce 最大值为 40V，适合在多种工作条件下使用，特别是在要求较高额定电压的环境中。
   • 在饱和区工作时，针对不同的基极电流 (Ib) 和集电极电流 (Ic)，Vce 饱和压降的最大值为 300mV @ 5mA 和 50mA。这一特性使其在开关应用中能够提供较低的功耗，提升电路效率。

3. 电流增益

   • DC 电流增益 (hFE) 最小值为 100 @ 10mA 和 1V，该高增益特性使得 MMDT3904-7-F 能够实现良好的信号放大，适合驱动较大负载。

4. 频率响应

   • MMDT3904-7-F 的跃迁频率为 300MHz，表明其在高频应用中也能维持良好的性能，适合用于现代高速电路，尤其是射频和数据传输应用。

三、工作条件

• 工作温度范围宽广，达到了 -55°C 到 150°C 的极端条件，这使得该器件在严酷环境下运行时具备良好的可靠性和稳定性，适用于汽车、航空航天及工业控制等领域。

四、封装与安装

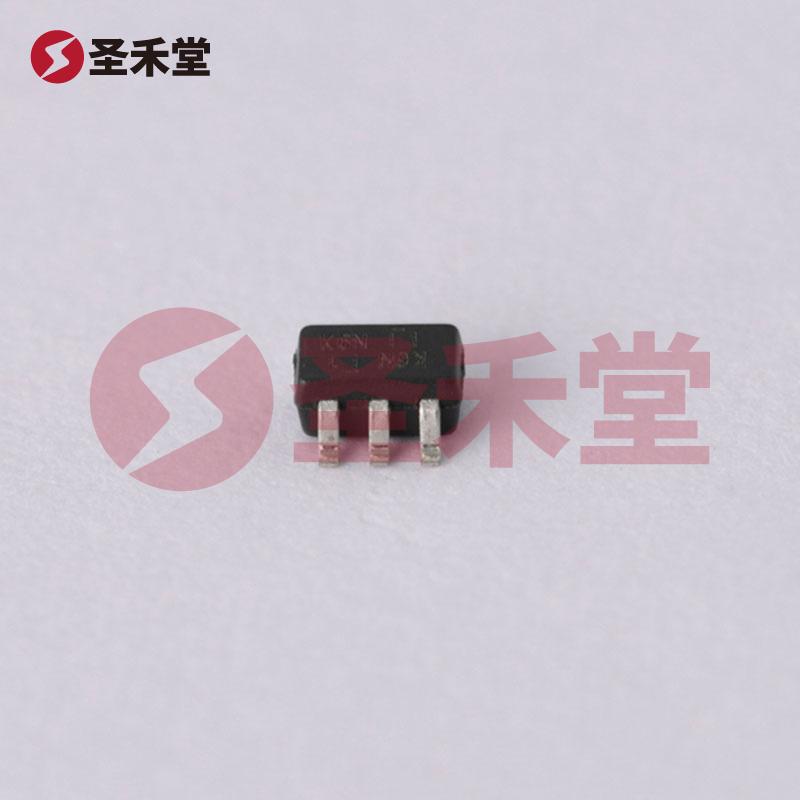

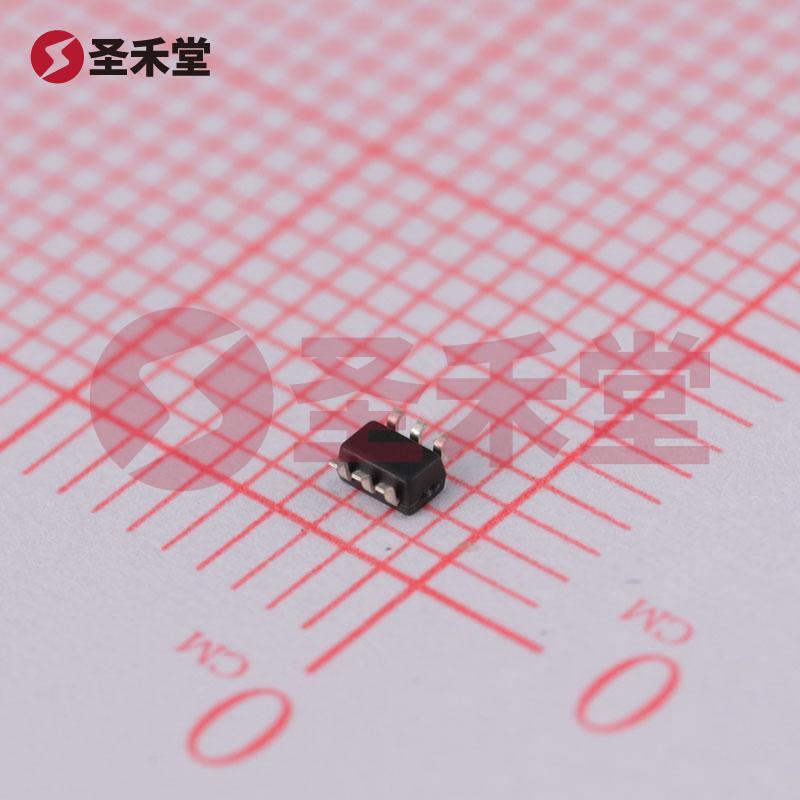

• MMDT3904-7-F 采用 SOT-363 封装，适合表面贴装。6-TSSOP 封装设计有助于节省PCB空间，适合密集型设计。
• 这种封装形式使得元器件在自动装配时简单高效，适合大批量生产的电子产品。

五、应用领域

MMDT3904-7-F 广泛应用于以下领域：

• 消费电子产品：如音频放大器、开关电源和 RF 信号处理器。
• 工业自动化：用于传感器信号放大和驱动电路。
• 汽车电子：在车辆控制中广泛采用，适应各种工作的温度和电压条件，确保稳定性。
• 通信设备：由于其高频特性，也适用于现代通信设备中的信号放大。

六、总结

MMDT3904-7-F 是一款高性能的 NPN 双极型晶体管，其优秀的电气特性和坚固的工作条件适应性，使其成为电子设计师在各种电路设计中不可或缺的组件。无论是线性放大器、开关电路，还是在高温或高频环境下的应用，它都能出色地完成任务。值得注意的是，设计师在选择该器件应用时，仍需结合具体电路需求，合理配置，以确保其最佳性能和可靠性。
