1、 额定通态平均<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>IT在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。
2、 正向阻断峰值电压VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅
两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。
3、 反向阴断峰值电压VPR当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电
压。使用时，不能超过手册给出的这个参数值。
4、 控制极触发电流Ig1 、触发电压VGT在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态
转为导通状态所需要的最小控制极电流和电压。
5、 维持电流IH在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。

额定通态平均电流IT在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。

可控硅的主要参数

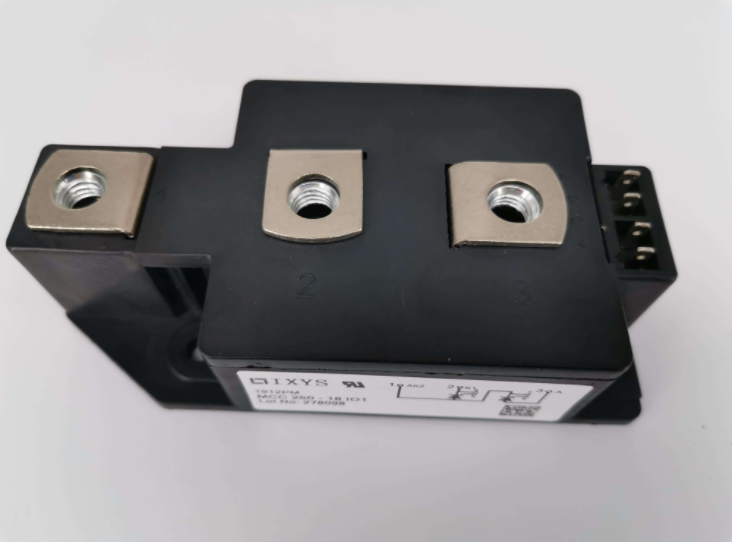

&nbsp; &nbsp; &nbsp; &nbsp;可控硅从外形上分主要有螺旋式、平板式和平底式三种。螺旋式的应用较多。
&nbsp; &nbsp; &nbsp; &nbsp;可控硅有三个电极----阳极（A）阴极（C）和控制极（G）。它有管芯是P 型导体和N 型导体交迭组成的四层
结构，共有三个PN 结。
&nbsp; &nbsp; &nbsp; &nbsp;可控硅和只有一个PN 结的硅整流二极度管在结构上迥然不同。可控硅的四层结构和控制极的引用，为其发挥
&ldquo;以小控大&rdquo;的优异控制特性奠定了基础。在应用可控硅时，只要在控制极加上很小的电流或电压，就能控制很大的
阳极电流或电压。目前已能制造出<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫
小功率可控硅，50安培以上的可控硅叫大功率可控硅。
&nbsp; &nbsp; &nbsp; &nbsp;可控硅为什么其有&ldquo;以小控大&rdquo;的可控性呢？
&nbsp; &nbsp; &nbsp; &nbsp;首先，我们可以把从阴极向上数的第一、二、三层看面是一只NPN 型号晶体管，而二、三四层组成另一只
PNP 型晶体管。其中第二、第三层为两管交迭共用。当在阳极和阴极之间加上一个正向电压Ea ，又在控制极G和
阴极C之间（相当BG1 的基一射间）输入一个正的触发信号，BG1 将产生基极电流Ib1 ，经放大，BG1 将有一个放
大了&beta;1 倍的集电极电流IC1 。因为BG1 集电极与BG2 基极相连，IC1 又是BG2 的基极电流Ib2 。BG2 又把比Ib2
（Ib1 ）放大了&beta;2 的集电极电流IC2 送回BG1 的基极放大。如此循环放大，直到BG1 、BG2 完全导通。实际这一
过程是&ldquo;一触即发&rdquo;的过程，对可控硅来说，触发信号加入控制极，可控硅立即导通。导通的时间主要决定于可控硅
的性能。
&nbsp; &nbsp; &nbsp; &nbsp;可控硅一经触发导通后，由于循环反馈的原因，流入BG1 基极的电流已不只是初始的Ib1 ，而是经过BG1 、
BG2 放大后的电流（&beta;1 *&beta;2 *Ib1 ）这一电流远大于Ib1 ，足以保持BG1 的持续导通。此时触发信号即使消失，可
控硅仍保持导通状态只有断开电源Ea 或降低Ea ，使BG1 、BG2 中的集电极电流小于维持导通的最小值时，可控硅
方可关断。当然，如果Ea 极性反接，BG1 、BG2 由于受到反向电压作用将处于截止状态。这时，即使输入触发信
号，可控硅也不能工作。反过来，Ea 接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发
信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。
&nbsp; &nbsp; &nbsp; &nbsp;可控硅这种通过触发信号（小的触发电流）来控制导通（可控硅中通过大电流）的可控特性，正是它区别于
普通硅整流二极管的重要特征。

可控硅从外形上分主要有螺旋式、平板式和平底式三种。螺旋式的应用较多。

可控硅的结构和特性

高压隔离开关操作顺序
　&nbsp; &nbsp;一、合上隔离开关时的操作
　　1、无论是手动传动装置或用绝缘操作杆操作，都需要迅速果断，在合闸终了时不要过度用力，避免破坏设备。
　　2、隔离开关操作完毕后，应检查是否合上，合好后的隔离开关应该是完全进入固定触头的，检查一下接触的严密性。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-06%2F08d3540e9a4543b5beb9a7f151c70ec3-bWNldV80MDI3NjAxODQxNjE2MjU1NjQ5ODE5ODAuanBn.jpg" width="400" height="279" />
&nbsp;
　　二、拉开隔离开关时操作
　　1、一开始应该是慢而谨慎，当刀片刚要离开固定触头时要迅速，特别是切断变压器的空载电流，架空线路和电缆的充电电流，架空线路小负载电流及环路电流时，拉开隔离开关要迅速，以便能快速消弧。
　　2、拉开隔离开关时，应检查隔离开关每相是否已在断开位置和刀片是否已拉到头。
　　三、隔离开关的正确使用
　　1、操作前确保断路器在相应分、合闸位置。
　　2、操作中，应时刻关注绝缘子、传动杆的情况，如果发生损坏，应即刻停止操作。
　　3、如果隔离开关发出声音，应查明原因，不能强制拉、硬合。
　　4、隔离开关、接地开关、断路器之间安装有防误操作的闭锁装置时，倒闸操作一定要按顺序进行，如果发现倒闸操作被闭锁不能操作时，应查明原因，不能随意解除闭锁，如果闭锁装置确实不能操作，应核对断路器和隔离开关的位置状态无误后才能解除闭锁操作。
　　5、解除闭锁后应按规定方向迅速果断操作，及时发生带负荷合隔离开关，也禁止再返回原状态。对单极刀闸，合闸时先合两边相，后合中间相，拉闸时，顺序相反。

无论是手动传动装置或用绝缘操作杆操作，都需要迅速果断，在合闸终了时不要过度用力，避免破坏设备。

高压隔离开关的操作顺序

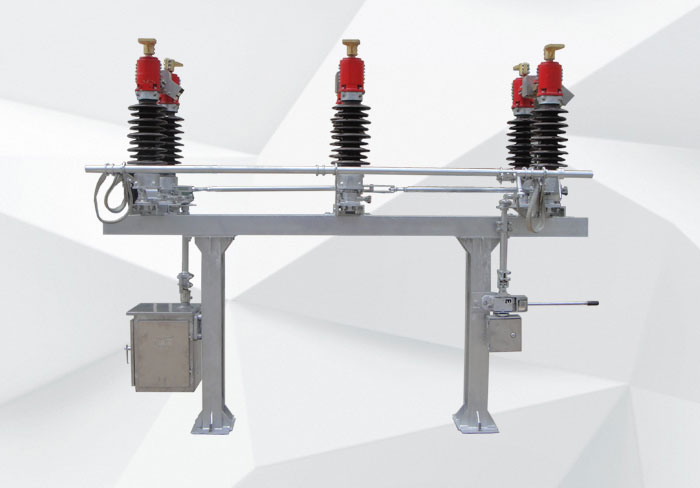

&nbsp; &nbsp; &nbsp; &nbsp;高压隔离开关是在无载情况下断开或接通电流的输电设备，主要作用是对被检修的高压母线、断路器等电气设备与带电的高压线路进行明显的电气隔离。高压隔离开关是目前电力系统中使用量最大、应用范围最广的高压电器设备之一。然而，由于生产工艺、安装工艺及运行维护等因素的影响，高压隔离开关在运行中经常出现各种故障现象，这些故障若处理不好，将严重威胁电网的安全生产。
1、机构问题
　　机构问题表现为操作失灵，如拒动或分合闸不到位，往往发生在倒闸操作时，影响系统的安全运行。由于机构箱密封不好或锈蚀进水造成机构锈蚀严重，润滑干涸，操作阻力增大，在操作困难的同时，还会发生零部件损坏，如变速齿轮断裂，连杆扭弯等。
2、导电回路过热
　　运行中常常发生导电回路异常发热现象，多数是由于静触指压紧弹簧疲劳、特性变坏，静触指单边接触以及长期运行接触电阻增加而造成的。运行中由于静触指压紧弹簧长期受压缩，如果工作电流较大，温升超过允许值，就会使其弹性变差，恶性循环，终造成烧损，这是造成触头发热的主要原因。此外，触头镀银层工艺差、易磨损露铜，接触面脏污，触头插入不够、螺栓锈蚀造成线夹接触面压力降低等也是造成发热的原因。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-06%2Ff00d0d3db9c4457192dc455e4df1a769-bWNldV83OTgyNzcwMjYzMTYyNTU2MTk5MjYwOS5qcGc%3D.jpg" width="239" height="354" />
&nbsp;
3、瓷瓶断裂故障
　　2005年，徐州电网发生了2次瓷瓶断裂故障，一次是在运行操作中，一次是在施工接线过程中，断裂处均在瓷瓶和法兰的胶合处。瓷瓶断裂既与产品质量有关，也与隔离开关的整体质量及操作方法有关。瓷瓶在烧制过程中控制不当可能造成瓷件夹生、致密性不均以及水泥胶装不良的问题，加之质检手段不严，造成个别质量低劣的瓷瓶被组装成产品后，投放到运行中对安全构成极大威胁。操作人员在分合隔离开关时操作方法不当、用力过猛也容易造成瓷瓶损坏。
4、传动困难
　　隔离开关的传动系统锈蚀造成传动阻力大，甚至出现拒分拒合，如在运行中曾出现底座轴承锈死、无法操作的情况，这是由于传动部件的主轴铜套干涩、轴承脏污、黄油干涸造成的。

高压隔离开关是在无载情况下断开或接通电流的输电设备，主要作用是对被检修的高压母线、断路器等电气设备与带电的高压线路进行明显的电气隔离。

高压隔离开关常见的故障

&nbsp; &nbsp; &nbsp; &nbsp;对高压隔离开关的故障进行处理需要损耗大量的人力和物力，所以，我们应该在故障发生前进行有效的预防，那么我们又应该如何预防呢？
&nbsp; &nbsp; &nbsp; &nbsp;隔离开关缺陷或故障的原因，既有制造工艺、选材质量问题，也有些是由于检修维护不当所致。要保证隔离开关的安全运行，保证其初始质量是关键所在。
　　加强选型要广泛收集系统中运行的隔离开关运行情况，选用结构合理、设计优良、整体质量高的产品。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-06%2Fea12ed4d37324c358369262b33a0ff13-bWNldV8zNjEzODk2Njk0MTYyNTU2MjQzMjM5NS5qcGc%3D.jpg" width="491" height="491" />
&nbsp;

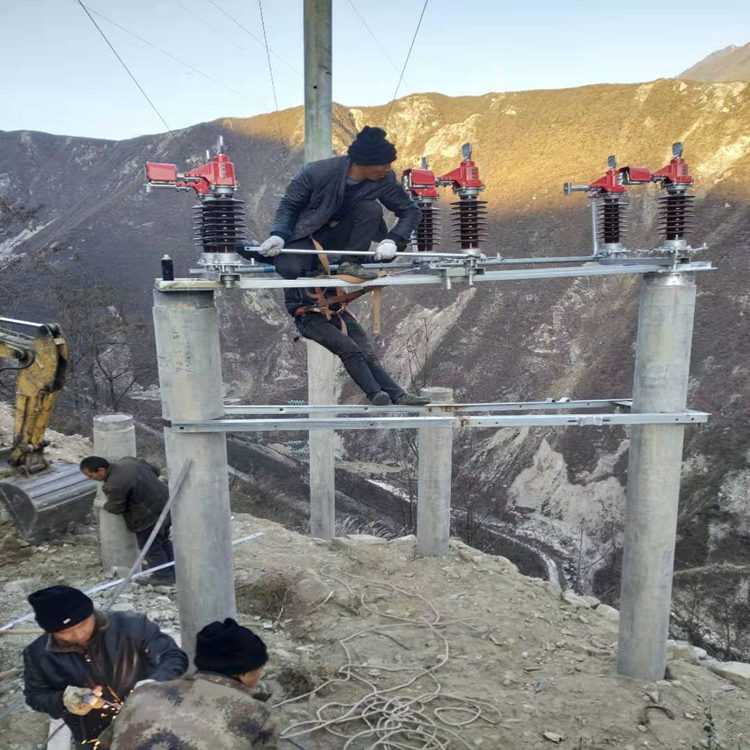

　　技术改造：
　　1、对瓷瓶断裂问题必须进行综合治理，首先要保证隔离开关的整体结构合理，其次还要加强对瓷瓶制造企业的选择，可以指定隔离开关生产企业使用质量优、信誉好的瓷瓶制造企业的产品。另外，可以开展无损探伤技术，定期对瓷瓶进行检测。运行人员要加强监视，特别是对瓷瓶胶合面的观察。在运行操作时要方法得当，如出现操作困难时切忌强行操作。
　　2、隔离开关导电回路发热和瓷瓶闪络现象，严重影响着设备的安全运行。可以更换静触指压紧弹簧为不锈钢弹簧，采用不锈钢螺栓或热镀锌高强度螺栓并用力矩扳手紧固；调整触头插入深度和清洁接触面，或采用类似西门子公司的自清洁触头。同时采用红外测温技术定期检测导电部位的发热情况，发现问题及时处理。
　　瓷瓶闪络主要是瓷瓶表面和瓷裙内积污严重、瓷裙爬距小造成的。特别是在重污染区内的刀闸，化工污染和水泥积垢不仅使得瓷瓶清扫极为困难，而且空气中大量的工业粉尘和腐蚀性气体的存在极易引起瓷瓶闪络放电，扩大事故范围。2001年，地处徐州北郊化工区的彭场变110kV刀闸发生支持瓷瓶大面积闪络放电，导致瓷瓶爆裂。针对这种情况，可以采取带电清扫加强清扫力度、给隔离开关瓷瓶增加硅橡胶伞裙以增大爬距和利用RTV涂料的憎水性喷涂RTV。
　　3、锈蚀是影响隔离开关安全可靠运行的首要问题，定期进行防锈处理，对各传动部位加润滑剂，特别是使用性能优于黄油的二硫化钼润滑剂。黄铜轴套更换为钢基表面烧结青铜加改型聚四氟乙烯复合轴套，外表面及端部镀锡以防止锈蚀。机构箱采用质量优良的不锈钢产品，对隔离开关底座进行改造，在底座上钻孔，运行中定期加二硫化钼，确保轴承不生锈

对高压隔离开关的故障进行处理需要损耗大量的人力和物力，所以，我们应该在故障发生前进行有效的预防，那么我们又应该如何预防呢

高压隔离开关故障预防

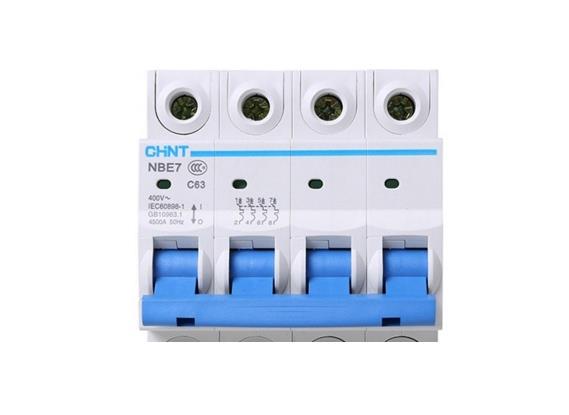

 三相空气开关也被称为空气断路器，是一种电路中的电流超过一定电流就会自动断开的开关。

三相空气开关跳闸的原因及处理方法

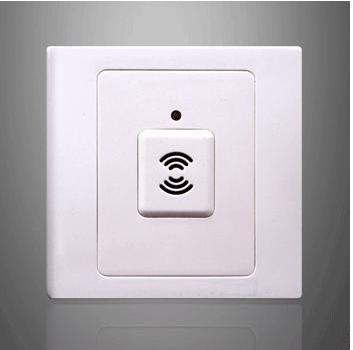

&nbsp; &nbsp; &nbsp; &nbsp;声光控延时开关是集声学、光学和延时技术为一体组成的自动照明开关，广泛用于楼道、建筑走廊、洗漱
室、厕所、厂房、庭院等场所，是现代极理想的新颖绿色照明开关，并延长灯泡使用寿命，还可以做到节约用
电。
声控开关安装接线方法
　　1、快速接线
　　（1）先使用剥线钳剥开需要的线头，注意漏出的距离，然后将它直接插入接线孔，做好绝缘处理。
　　（2）这个过程不需要使用螺丝插卡，取电开关刀等工具，接线孔内部有一个簧片，反向拔出就会被卡主。
　　（3）单向插入比较方便，办公插座捅拆线孔或压动拆线按板才能把线拔出来，但要控制好力度，不要拉断
了。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-05%2Fcdbf3253e5954955adca39829a408f96-bWNldV8yNDAxNTc4MjM1MTYyNTQ3MjU2NjEyMS5qcGc%3D.jpg" />
&nbsp;
　　2、双板压线
　　（1）它是通过小螺钉收紧两个小金属片，让金属片之间的电线被加紧，双板压线在接单线时效果不错，也
只适合用在这个情况下。
　　（2）如果需要同时接两条不同线径的电线时，也不会太磨损电线，细的一根很容易松脱，自己要做好对应
的措施，以后也要定期检查。
　　3、螺钉压线
　　（1）通过螺钉横向旋入接线柱，挤压电线，增加它和接线柱对接牢固性质，螺钉压线方式的优点是接线方
便，牢靠，不容易脱扣，用户不用太担心。
　　（2）缺点是螺钉会将电线压伤或者压断，时间长了可能会让导线发热，要是散热性能差，可能会起火，造
成安全隐患。

声光控延时开关是集声学、光学和延时技术为一体组成的自动照明开关，广泛用于楼道、建筑走廊、洗漱  室、厕所、厂房、庭院等场所，是现代极理想的新颖绿色照明开关，并延长灯泡使用寿命，还可以做到节约用  电。

声控开关安装接线方法

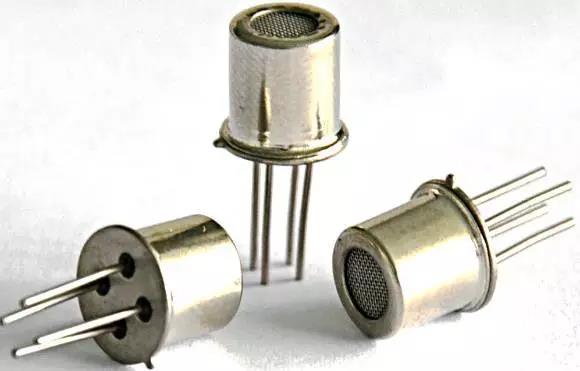

&nbsp; &nbsp; &nbsp; &nbsp;气体传感器是气体检测系统的核心，通常安装在探测头内。从本质上讲，气体传感器是一种将某种气体体
积分数转化成对应电信号的转换器。探测头通过气体传感器对气体样品进行调理，通常包括滤除杂质和干扰气
体、干燥或制冷处理、样品抽吸，甚至对样品进行化学处理，以便化学传感器进行更快速的测量。
稳定性
　　稳定性是指传感器在整个工作时间内基本响应的稳定性，取决于零点漂移和区间漂移。零点漂移是指在没
有目标气体时，整个工作时间内传感器输出响应的变化。区间漂移是指传感器连续置于目标气体中的输出响应
变化，表现为传感器输出信号在工作时间内的降低。理想情况下，一个传感器在连续工作条件下，每年零点漂
移小于10%。
灵敏度
　　灵敏度是指传感器输出变化量与被测输入变化量之比，主要依赖于传感器结构所使用的技术。大多数气体
传感器的设计原理都采用生物化学、电化学、物理和光学。首先要考虑的是选择一种敏感技术，它对目标气体
的阀限制(TLV-thresh-old limit value)或最低爆炸限(LEL-lower explosive limit)的百分比的检测要有足够的灵敏
性。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-09-02%2Fefc04eeda0db49ffb9f9a948663adde9-bWNldV8xNjU0MTAxODcyMTYzMDU2ODIwMTk1My5qcGc%3D.jpg" width="405" height="259" />
&nbsp;
选择性
　　选择性也被称为交叉灵敏度。可以通过测量由某一种浓度的干扰气体所产生的传感器响应来确定。这个响
应等价于一定浓度的目标气体所产生的传感器响应。这种特性在追踪多种气体的应用中是非常重要的，因为交
叉灵敏度会降低测量的重复性和可靠性，理想传感器应具有高灵敏度和高选择性。
抗腐蚀性
　　抗腐蚀性是指传感器暴露于高体积分数目标气体中的能力。在气体大量泄漏时，探头应能够承受期望气体
体积分数10~20倍。在返回正常工作条件下，传感器漂移和零点校正值应尽可能小。
　　气体传感器的基本特征，即灵敏度、选择性以及稳定性等，主要通过材料的选择来确定。选择适当的材料
和开发新材料，使气体传感器的敏感特性达到最优。

气体传感器是气体检测系统的核心，通常安装在探测头内

气体传感器的主要特性

&nbsp; &nbsp; &nbsp; 1、接电源后数显表无显示
　　(1)检查电源线是否断线，插头接触是否良好。
　　(2)数显表电源保险丝是否熔断。
　　(3)供电电压是否符合要求。
　　2、数显表不计数
　　(1)将传感器插头换至另一台数显表，若传感器能正常工作说明原数显表有问题。
　　(2)检查传感器电缆有无断线、破损。
　　3、数显表间断计数
　　(1)检查光栅尺安装是否正确，光栅尺所有固定螺钉是否松动，光栅尺是否被污染。
　　(2)插头与插座是否接触良好。
　　(3)光栅尺移动时是否与其他部件刮碰、摩擦。
　　(4)检查机床导轨运动副精度是否过低，造成光栅工作间隙变化。
　　4、数显表显示报警
　　(1)没有接光栅传感器。
　　(2)光栅传感器移动速度过快。
　　(3)光栅尺被污染。
　　5、光栅传感器移动后只有末位显示器闪烁
　　(1)A或B相无信号或不正常只有一相信号。
　　(2)有一路信号线不通。
　　(3)光敏三极管损坏
　　6、移动光栅传感器只有一个方向计数，而另一个方向不计数(即单方向计数)
　　(1)光栅传感器A、B信号输出短路.
　　(2)光栅传感器A、B信号移相不正确。
　　(3)数显表有故障。
　　7、读数头移动发出吱吱声或移动困难
　　(1)密封胶条有裂口。
　　(2)指示光栅脱落，标尺光栅严重接触摩擦。
　　(3)下滑体滚珠脱落。
　　(4)上滑体严重变形。
　　8、新光栅传感器安装后，其显示值不准
　　(1)安装基面不符合要求。
　　(2)光栅尺尺体和读数头安装不合要求。
　　(3)严重碰撞使光栅副位置变化。

光栅线位移传感器的常见故障现象及判断方法

三极管倒置放大
&nbsp; &nbsp; &nbsp; &nbsp;三极管工作于倒置状态时相当于把发射极与集电极对调使用（即集电极当作发射极使用，发射极当作集电极使用），倒置时的三极管同样具有三种工作状态。但是等效集电极电流（IE）与基极电流的比值即&beta;要比正接时小得多，所以要使倒置的三极管进入饱和区，所需的基极驱动电流要比正接时大得多，但是倒置时的管压降要比正接时的小。
三极管倒置状态的应用
　　1、TTL 数字集成电路中作为信号输入用的多发射极三极管， 当输入为高电平1 时，就是一个倒置使用的三极管。三极管在倒置使用时，它的两个PN 结的偏置情况与工作在放大状态时是相反的：发射结反向偏置，集电结正向偏置。因此，集电结可能烧毁，而发射结可能击穿。但是，由于工作于倒置状态的三极管的电压放大倍数&beta;通常很小， 如平面三极管倒置使用时的&beta;值约为0.1～0.5，因此一般不会出现烧坏的情况。目前已经很少使用三极管作倒置状态。

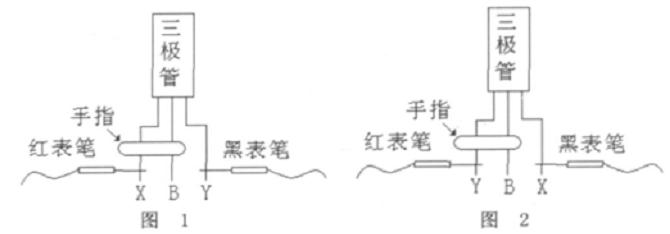

　　2、在使用万用表检测判断三极管的三个电极时，可以通过&ldquo;三颠倒&rdquo;方法找到基极和并判断三极管的管型，而集电极和发射极的判断就需使用三极管的倒置状态。以NPN型三极管为例，万用表选择欧姆档的R&amp;TImes;100 或R&amp;TImes;1K量程，用手指捏住三极管的基极和未知电极，将万用表黑表笔接未知电极Y，红表笔接X极，观察表针偏转角度。再按照图2所示连接，观察表针偏转角度。比较两次指针偏转角度，偏转大的那一次黑表笔接的是集电极。
　　这种判断方法的两种接线方式对应了三极管的两种状态：放大状态和倒置状态。其中指针偏转小的那次，黑表笔（万用表内直流电源正极）接三极管的发射极。此时，三极管三个电极的电位关系为UE》UB》UC ，三极管工作在倒置状态，万用表表针偏转所通过的电流为发射极电流，因为这个电流较小，所以指针偏转较小。另一种接线方式对应为三极管的放大状态，通过指针的电流为集电极电流这个电流较大，对应万用表的指针偏转也较大。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-09%2Fa6ca5a42d3f9455b94035afcb51ef541-bWNldV8yNTUyOTk4NTczMTYyMzIzMDk5MzYyMC5qcGc%3D.jpg" width="495" height="173" />
&nbsp;
&nbsp; &nbsp; &nbsp; &nbsp;三极管的倒置状态应用不是很多，但了解倒置状态三极管的工作原理，能够帮助初学者正确使用三极管，进行电路的故障分析。

 三极管工作于倒置状态时相当于把发射极与集电极对调使用（即集电极当作发射极使用，发射极当作集电极使用），倒置时的三极管同样具有三种工作状态
