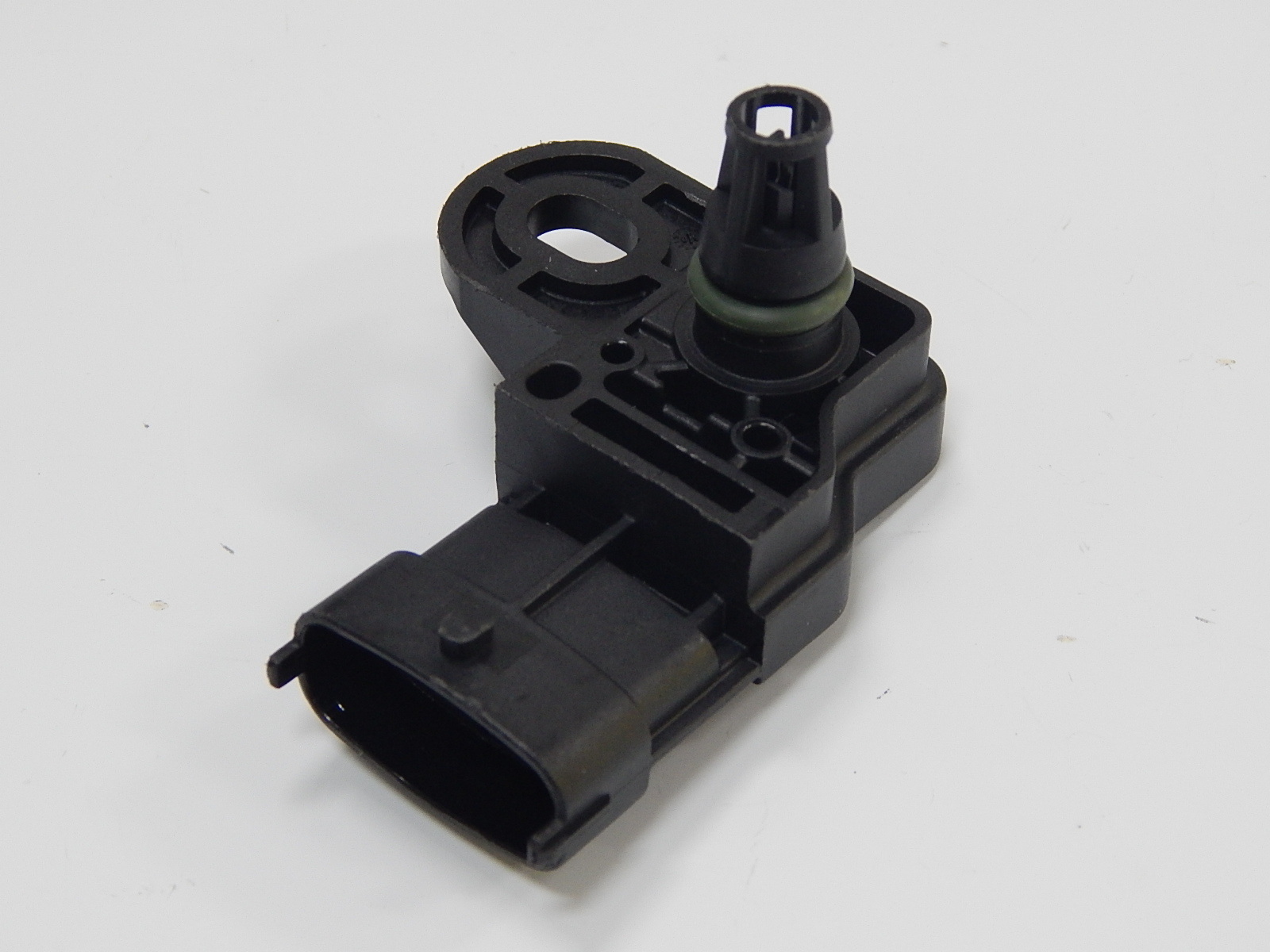

<h2>&nbsp; &nbsp; &nbsp; &nbsp;进气压力传感器原理</h2>
　　进气压力传感器又名歧管压力传感器，而无论哪种叫法都是一个工作原理。
　　其信号与空气流量计信号一样，也是电喷车中最重要的传感器之一，有很多电喷车不用空气流量计而用歧管压力传感器，它和曲轴位置传感器一起决定着发动机工作的基本供油量。发动机工作时，歧管压力传感器测量进气歧管内的绝对压力和环境大气压之间的差值，使其转变为电压信号，而电脑板根据这个信号来计算出精确的进气量，进而控制喷油嘴输出一定宽度的喷油脉冲信号，使混合气浓度为最佳空燃比！
　　而歧管压力传感器由电脑板提供5v供电电源，传感器信号电压在真空管没有真空度静止状态时，根据车型的不同一般为3.8&mdash;4.8v之间变化。发动机启动后，在真空吸力的作用下，传感器信号电压下降，随着发动机转速的变化，信号电压在1.5&mdash;4.8v之间变化。
　　电脑板测试检修时，这个信号必须接入，大多数车型在启动状态下，这个信号不起作用，正常着火后它才开始工作。如果电脑板损坏，按固定模式喷油点火，这个信号也不会工作。
　　需要注意的是有个别的车型的歧管压力传感器信号还和怠速阀、EGR阀有关联，调整信号电压的高低，怠速阀工作，EGR阀有开关的变化！
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-30/5a084df43ced416ba1646ad64ba1fbc8-bWNldV8yNzQ1NjM1NDczMTYzODI2MDEyNzc4Ny5qcGc.jpg" width="308" height="231" />
&nbsp;
<h2>　　进气压力传感器怎么测量好坏</h2>
　　进气压力传感器检测的步骤：
　　检测电压型较为方便：将万用表置于直流电压档（10或20V），测量Map的输出电压值即可，在怠速时约为0.9V，转速升高，真空降低，电压增加。如果信号电压比正常值低（可能由信号对地短路，参考电压低等原因引起），则会出现动力不足、起步困难、油格高、故障灯亮等现象。
　　如果信号电压比正常值高（可能由地线开路，信号对参考电压短路等原因引起），则会出现动力不足、排气尾管喷火、故障灯亮等现象。在排除了线路故障且确定ECU提供的参考电压无误后，若还不正常就应更换传感器。
　　检测频率型则不同：要用示波器测量，如果用前述方法，会发现测量的电压值不变化（大约2.4V左右）。这是由于它输出的是一个方波，发动机转速改变，进气歧管真空度也改变，输出的方波幅值没有改变（仍为5V），但方波的频率改变了。
　　如果频率没有变化，或者没有方波（此时要确定Map传感器是频率型的），如果检查并非线路（包括连接插头）的故障，那就要更换此传感器。
　　注意：用示波器检测波形时，一定要连接好地线夹子，否则没法检测到正确的波形，另外，万用表测笔或示波器探头要从计算机或Map传脚穿插头的背后孔内连接，不要割破或刺穿电线。

进气压力传感器又名歧管压力传感器，而无论哪种叫法都是一个工作原理

进气压力传感器怎么测量好坏

<div class="para" data-pid="1">&nbsp; &nbsp; &nbsp; &nbsp;进气压力传感器（ManifoldAbsolutePressureSensor），简称MAP。它以真空管连接进气歧管，随着引擎不同</div>
<div class="para" data-pid="1">的转速负荷，感应进气歧管内的真空变化，再从感知器内部<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E9%98%BB">电阻</a>的改变，转换成电压信号，供ECU修正喷油量和点火正时角度。</div>
<div class="para" data-pid="2">&nbsp; &nbsp; &nbsp; &nbsp;电喷发动机中采用进气压力传感器来检测进气量的称为D型喷射系统（速度密度型）。进气压力传感器检测进气量不是像进气流量传感器那样直接检测，而是采用间接检测，同时它还受诸多因素的影响，因而在检测和维修中就有许多不同于量传感器进气流的地方，所产生的故障也有它的特殊性。</div>
<div class="para" data-pid="2">
<h2>进气压力传感器的使用注意事项</h2>
　　1、防止<a href="https://www.bomman.com/global-search?searchWord=%E5%8F%98%E9%80%81%E5%99%A8">变送器</a>与腐蚀性或过热的介质接触；
　　2、防止渣滓在导管内沉积；
　　3、测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
　　4、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。
　　5、导压管应安装在温度波动小的地方；
　　6、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使变送器的工作温度超过极限。
　　7、冬季发生冰冻时，按装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。
　　8、测量液体压力时，变送器的安装位置应避免液体的冲击（水锤现象），以免传感器过压损坏。
　　9、接线时，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
</div>

进气压力传感器（ManifoldAbsolutePressureSensor），简称MAP

进气压力传感器的使用注意事项

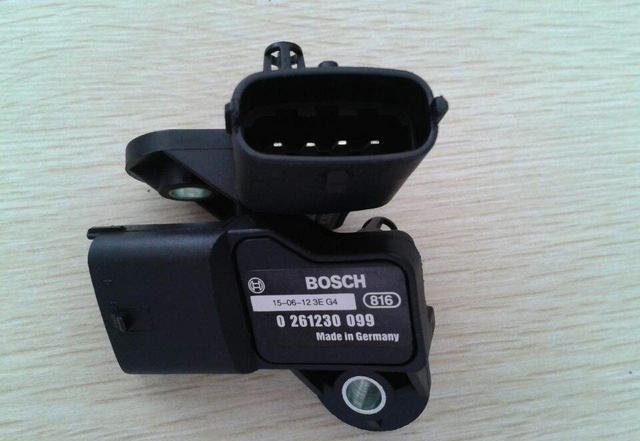

<h2>&nbsp; &nbsp; &nbsp; &nbsp;进气压力传感器的作用</h2>
　　进气压力传感器的作用：进气压力传感器提供发动机负荷信息和进气温度信息，可以将发动机进气管的压力转变为相应的电信号，发动机电子控制器根据此信号计算基本喷油时间、喷油量和点火提前角等。具体原理如下：
　　进气压力传感器用于检测节气门后方的进气歧管的绝对压力，它根据发动机转速和负荷的大小检测出进气歧管内的真空变化，然后再通过感知器内部<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E9%98%BB">电阻</a>的改变，转换成信号电压送至发动机控制单元（ECU），ECU依据此信号电压的大小，控制修正喷油量和点火正时角度。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-30/ac7bcc2dbd3043f1b3f745418152e051-bWNldV85ODY0OTQwMzAyMTYzODI1OTQ0NTM5My5qcGc.jpg" width="358" height="247" />
&nbsp;

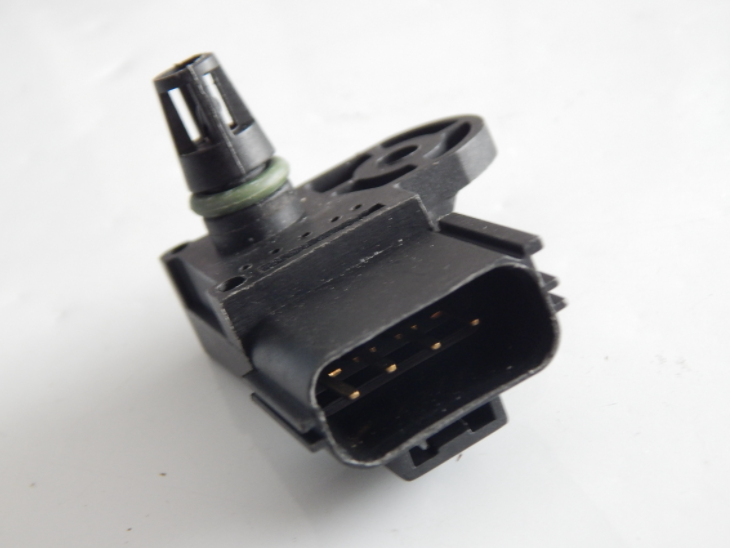

<h2>　　进气压力传感器安装位置</h2>
　　进气压力温度传感器应安装在汽车进气歧管上，其位置在进气歧管的上方，以防积水。应能代表所有进气管的压力及进气温度，一般安装在稳压腔上能获得理想的压力。
　　（1）压力温度传感器是设计安装在汽车进气歧管水平表面上的，其轴线推荐与垂直线成0&deg;-60&deg;的角度；
　　（2）不允许用任何冲击性的工具（如锤子等）将压力传感器敲入进气歧管安装孔；
　　（3）不允许任何腐蚀性液体（如酸、碱、油或润滑液甚至水）侵入压力传感器内部；
　　（4）压力进气孔被设计在进气歧管内，通过一个&ldquo;O&rdquo;型圈与外界空气隔绝。必须确保没有固体堆积在压力孔内。
　　（5）进气压力温度传感器应离节气门体尽量远。

进气压力传感器的作用：进气压力传感器提供发动机负荷信息和进气温度信息，可以将发动机进气管的压力转变为相应的电信号，发动机电子控制器根据此信号计算基本喷油时间、喷油量和点火提前角等

进气压力传感器的安装位置

&nbsp; &nbsp; &nbsp; &nbsp;1、位调制型光纤传感器
　　基本原理是：在被测能量场的作用下，光纤内的光波的相位发生变化，再用干涉测量技术将相位的变化转换成光强的变化，从而检测到待测的物理量。相位调制型光纤传感器的优点是具有极高的灵敏度，动态测量范围大，同时响应速度也快，其缺点是对光源要求比较高同时对检测系统的精密度要求也比较高，因此成本相应较高。目前主要的应用领域为：利用光弹效应的声、压力或振动传感器;利用磁致伸缩效应的电流、磁场传感器;利用电致伸缩的电场、电压传感器;利用赛格纳克效应的旋转角速度传感器（光纤陀螺）等。
　　2、度调制型光纤传感器
　　基本原理是待测物理量引起光纤中传输光光强的变化，通过检测光强的变化实现对待测量的测量。一恒定光源发出的一定强度的激光注入传感头，在传感头内，光在被测信号的作用下其强度发生了变化，即受到了外场的调制，使得输出光强的包络线与被测信号的形状一样，光电探测器测出的输出电流也作同样的调制，信号处理<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>再检测出调制信号，就得到了被测信号。这类传感器的优点是结构简单、成本低、容易实现，因此开发应用的比较早，现在已经成功的应用在位移、压力、表面粗糙度、加速度、间隙、力、液位、振动、辐射等的测量。强度调制的方式很多，大致可分为反射式强度调制、透射式强度调制、光模式强度调制以及折射率和吸收系数强度调制等等。一般反射式强度调制、透射式强度调制、折射率强度调制称为外调制式，光模式称为内调制式。但是由于原理的限制，它易受光源波动和连接器损耗变化等的影响，因此这种传感器只能用于干扰源较小的场合。
　　3、振态调制型光纤传感器
　　基本原理是利用光的偏振态的变化来传递被测对象信息。光波是一种横波，它的光矢量是与传播方向垂直的。如果光波的光矢量方向始终不变，只是它的大小随相位改变，这样的光称为是线偏振光。光矢量与光的传播方向组成的平面为线偏振光的振动面。如果光矢量的大小保持不变，而它的方向绕传播方向均匀的转动，光矢量末端的轨迹是一个圆，这样的光称为圆偏振光。如果光矢量的大小和方向都在有规律的变化，且光矢量的末端沿一个椭圆转动，这样的光称为椭圆偏振光。利用光波的偏振性质，可以制成偏振调制光纤传感器。在许多光纤系统中，尤其是包含单模光纤的那些系统，偏振起着重要的作用。许多物理效应都会影响或改变光的偏振状态，有些效应可引起双折射现象。所谓双折射现象就是对于光学性质随方向而异的一些晶体，一束入射光常分解为两束折射光的现象。光通过双折射媒质的相位延迟是输入光偏振状态的函数。偏振态调制光纤传感器检测灵敏度高，可避免光源强度变化的影响，而且相对相位调制光纤传感器结构简单、且调整方便。其主要应用领域为：利用法拉第效应的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>、磁场传感器;利用泡尔效应的电场、电压传感器;利用光弹效应的压力、振动或声传感器;利用双折射性的温度、压力、振动传感器。目前最主要的还是用于监测强电流。
　　4、长调制型光纤传感器
　　传统的波长调制型光纤传感器是利用传感探头的光谱特性随外界物理量变化的性质来实现的。此类传感器多为非功能型传感器。在波长调制的光纤探头中，光纤只是简单的作为导光用，即把入射光送往测量区，而将返回的调制光送往分析器。光纤波长探测技术的关键是光源和频谱分析器的良好性能，这对于传感系统的稳定性和分辨率起着决定性的影响。光光纤波长调制技术主要应用于医学、化学等领域。例如，对人体血气的分析、PH值检测、指示剂溶液浓度的化学分析、磷光和荧光现象分析、黑体辐射分析和法布里一珀罗滤光器等。
　　而目前所称的波长调制型光纤传感器主要是指光纤布拉格光栅传感器（FBG）。可以毫不夸张的说，正是有了光纤光栅传感器，光纤传感器才真正开始从实验室邹向大规模的工程应用。
　　5、率调制型光纤传感器
　　其基本原理是利用运动物体反射或散射光的多普勒频移效应来检测其运动速度，即光频率与光接收器和光源间运动状态有关。当它们相对静止时，接收到光的振荡频率;当它们之间有相对运动时，接收到的光频率与其振荡频率发生频移，频移大小与相对运动速度大小和方向有关。因此，这种传感器多用于测量物体运动速度。频率调制还有一些其他方法，如某些材料的吸收和荧光现象随外界参量也发生频率变化，以及量子相互作用产生的布里渊和拉曼散射也是一种频率调制现象。其主要应用是测量流体流动，其它还有利用物质受强光照射时的拉曼散射构成的测量气体浓度或监测大气污染的气体传感器;利用光致发光的温度传感器等。

基本原理是：在被测能量场的作用下，光纤内的光波的相位发生变化，再用干涉测量技术将相位的变化转换成光强的变化，从而检测到待测的物理量

光纤传感器的分类

&nbsp; &nbsp; &nbsp; &nbsp;光纤传感器是一种将被测对象的状态转变为可测的光信号的传感器。光纤传感器的工作原理是将光源入射的光束经由光纤送入调制器，在调制器内与外界被测参数的相互作用， 使光的光学性质如光的强度、波长、频率、相位、偏振态等发生变化，成为被调制的光信号，再经过光纤送入光电器件、经解调器后获得被测参数。整个过程中，光束经由光纤导入，通过调制器后再射出，其中光纤的作用首先是传输光束，其次是起到光调制器的作用。

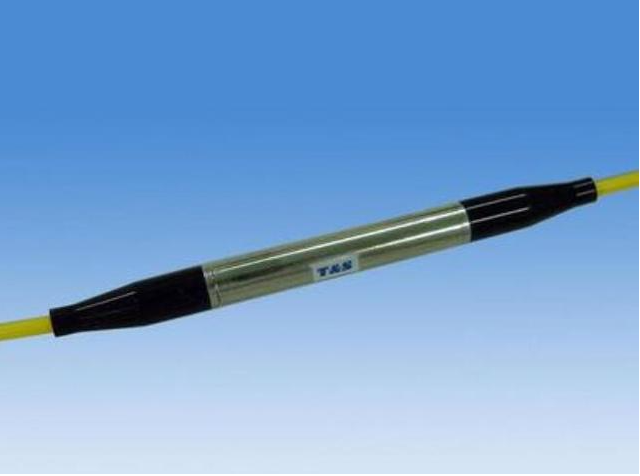

<h2>　　光纤传感器的优点</h2>
　　1、电绝缘性能好，安全可靠：光纤本身是由电介质构成的，适宜于在易燃易爆的油、气、化工生产中使用。
　　2、抗电磁干扰：一般电磁辐射的频率比光波低许多，所以在光纤中传输的光信号不受电磁干扰的影响。
　　3、体积小、重量轻，几何形状可塑。
　　4、传输损耗小，传输容量大：可实现远距离遥控监测和多点分布式测量。
　　5、耐腐蚀，化学性能稳定：由于制作光纤的材料&mdash;&mdash;石英具有极高的化学稳定性，因此光纤传感器适宜于在较恶劣环境中使用。
　　6、传感器端无需供电，是无源器件，将传输与传感集合到一体。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-30/98ddfdb8b83b4c4c92742ce2ab52b122-bWNldV85NDMxOTQ2MjcxMTYzODI1ODE3NzE4Ny5qcGc.jpg" width="340" height="303" />
&nbsp;
<h2>　　光纤传感器对比传统传感器的优点</h2>
　　（1）灵敏度高
　　由于光是一种波长极短的电磁波，通过光的相位便得到其光学长度。以光纤干涉仪为例，由于所使用的光纤直径很小，受到微小的机械外力的作用或温度变化时其光学长度要发生变化，从而引起较大的相位变化。假设用10米的光纤，l℃的变化引起1000ard的相位变化，若能够检测出的最小相位变化为0.01ard，那么所能测出的最小温度变化为l0℃，可见其灵敏度之高。
　　（2）抗电磁干扰、电绝缘、耐腐蚀、本质安全由于光纤传感器是利用光波传输信息，而光纤又是电绝缘、耐腐蚀的传输媒质，并且安全可靠，这使它可以方便有效地用于各种大型机电、石油化工、矿井等强电磁干扰和易燃易爆等恶劣环境中。
　　（3）测量速度快
　　光的传播速度最快且能传送二维信息，因此可用于高速测量。对雷达等信号的分析要求具有极高的检测速率，应用电子学的方法难以实现，利用光的衍射现象的高速频谱分析便可解决。
　　（4）信息容量大
　　被测信号以光波为载体，而光的频率极高，所容纳的频带很宽，同一根光纤可以传输多路信号。
　　（5）适用于恶劣环境
　　光纤是一种电介质，耐高压、耐腐蚀、抗电磁干扰，可用于其它传感器所不适应的恶劣环境中。

光纤传感器是一种将被测对象的状态转变为可测的光信号的传感器

光纤传感器的优点

&nbsp; &nbsp; &nbsp; &nbsp;在电子产品开发过程中，会使用到不同的开关，开关有模拟开关、霍尔开关、机械开关等，这些不起眼的
开关在电路中担任着重要的作用。本次为大家介绍的就是磁簧开关。
磁簧开关的作用
　　顾名思义，开关就是接通和断开电路用的，磁簧开关类似继电器，它有触点和线圈，线圈通电触点闭合接
通电路，反之线圈失电，触点断开，电路断开。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-16%2F4f23531fcac14ac09716d252a3a6c6eb-bWNldV81MTk1MzUzMDQ1MTYyNjQyMzU3OTIyMC5qcGc%3D.jpg" width="380" height="205" />
&nbsp;
　　磁簧开关是一项独特的技术，全密封的特性使得它可以在几乎所有环境下使用。磁簧开关的结构虽然简单
但是其制作加工过程中却包含了多项工艺。这些年来，磁簧开关的尺寸已经由大约50毫米（2寸）发展到细如6
毫米（0.24寸），这些小的尺寸的出现使它能应用到更多领域中，尤其满足了射频和快速时域的需求。
　　磁簧开关的性能如下：能够切换高达10，000伏能够切换高达5安培能够切换或者负载低至10nanoVolts（纳
伏）而没有信号损失能够切换或者负载低至1femptoAmps（毫微微安）而没有信号损失能够切换或者负载高达
6GigaHertz（十亿赫兹）而只有少量的信号损失触点间绝缘为10&Omega;接触电阻通常为50<a href="https://data.hqchip.com:4006/t/8Qa" target="_blank" rel="noopener">mi</a>lliOhms（毫欧）（m&Omega;）
在常开的情况下无需耗费任何能源或电力能够提供双稳态功能操作时间范围100&mu;s至300&mu;s能在从-55&deg;C至200&deg;C的
极端的温度范围下使用能够于各种环境下操作。包括空气中，水中，真空中，油中，燃料中和含尘环境能够承受
高达200Gs撞击力在高达30Gs（高斯）的磁感应强度下能承受50Hz至2000Hz的震荡使用寿命长，在5伏10毫安工
作条件下，可以操作达十亿次。

在电子产品开发过程中，会使用到不同的开关，开关有模拟开关、霍尔开关、机械开关等，这些不起眼的开  关在电路中担任着重要的作用

磁簧开关的作用

&nbsp; &nbsp; &nbsp; &nbsp;漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人
身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路
的不频繁转换启动之用。
&nbsp; &nbsp; &nbsp; &nbsp;漏电保护开关由脱扣电路、过载保护器装置和漏电触发电路三部分组成，过载保护装置由双金属片构成的
热元件ehl、eh2组成。
漏电保护开关接线方法
&nbsp; &nbsp; &nbsp; &nbsp;漏电保护的正确接线方法系统叫tn，由配电网的低压中性点直接接到地面，电气设备外露的可以到电的本
分通过保护线和接地点连接。整个系统干线部分的前一部分保护线和中性线是公用的，后面的一部分才是分开
的。TN2C系统的整个系统的中心线和保护线是合一的；TN25系统的整个系统的中心线和保护线分开连接；
tn2c2s系统的整个系统干线部分的前一部分保护线和中性线是公用的，后面的一部分是分开的。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-16%2Fd190ea0fbf904a15817c6714cd71e319-bWNldV8xMTY4NTQ0NzMxMTYyNjQwODA5NTc2Ny5qcGc%3D.jpg" width="400" height="300" />
&nbsp;

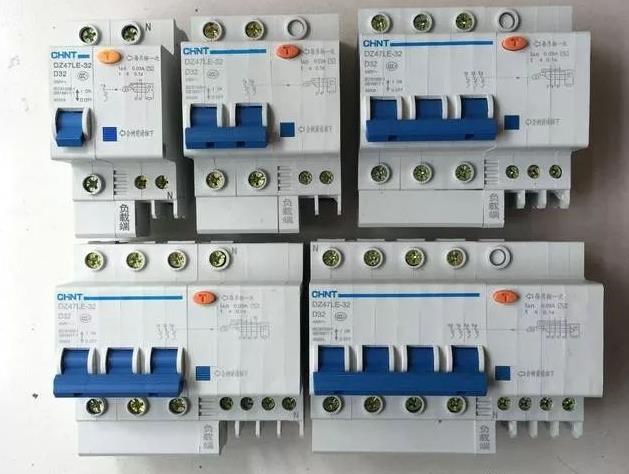

&nbsp; &nbsp; &nbsp; &nbsp;漏电开关上的L和N，哪一条是火线？哪一条是地线？首先要说明一下，这个问题是错误的，漏电开关上只
有火线和零线，不会有地线，问题应该想问的是漏电开关上的L和N，哪一条是火线，哪一条是零线？下面就以
我们家中常见的三种漏电开关为例，来给大家介绍漏电开关上的L和N，哪一条是火线，哪一条是零线的问题。
&nbsp; &nbsp; &nbsp; &nbsp;首先以1P+N的漏电保护开关为例给大家说说漏电保护开关的接线问题：
&nbsp; &nbsp; &nbsp; &nbsp;现在家装中1P+N的漏电保护开关使用率很高，这种开关对火线和零线的接线有着严格的要求，不是按照我
们常规的左零右火或者是左火右零来判断的，要根据漏电保护开关上的标识来进行接线；
&nbsp; &nbsp; &nbsp; &nbsp;所有漏电保护开关都是1P+N的漏电保护开关，这种漏电保护开关的接线就是左侧的接线端子接的是零线，
右侧的接线端子接的是火线，还有的1P+N的漏电保护关开左侧的接的是火线，右侧的接的是零线；
&nbsp; &nbsp; &nbsp; &nbsp;因此，对于1P+N的漏电保护开关，我们接线时要严格按照开关标识要求来接线，也就是火线接在L上或者
没有标识的那个接线端子上，零线接在标有N的接线端子上。
&nbsp; &nbsp; &nbsp; &nbsp;其次以2P的漏电保护开关为例给大家说说漏电保护开关的接线问题：
&nbsp; &nbsp; &nbsp; &nbsp;2P的漏电保护开关相对于1P+N的漏电保护开关来说，占用空间较大价格较高，但是2P的漏电保护开关的安
全性要明显高于1P+N的漏电保护开关来，现在被越来越多采用；
&nbsp; &nbsp; &nbsp; &nbsp;2P的漏电保护开关的接线是没有严格要求的，也就是说进出线的接线端子可以随意接火线和零线，常规的
接法有左零右火也有左火右零，这两种接法其实都是可以的，我们看上面的图片，其中的2P的漏电保护开关的
出线端都是采用的左零右火的接法，而进线端也是采用的左零右火的接法，我们需要保证进线和出线的接线一
致就可以了。
&nbsp; &nbsp; &nbsp; &nbsp;最后以3P的漏电保护开关为例给大家说说漏电保护开关的接线问题：
&nbsp; &nbsp; &nbsp; &nbsp;3P的漏电保护开关在我们大多数家庭里是看不到的，只是会出现在别墅里，家装中使用率很低，只给大家
简单说说；
&nbsp; &nbsp; &nbsp; &nbsp;3P的漏电保护开关的接线也是有着严格要求的，其中的零线N都会被在漏电保护开关上标识出来，我们接
线时一般都是左面三个接线端子接火线的三相，右面的那个标记有N的用来接零线。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人  身触电保护

漏电保护开关接线方法

<div class="para" data-pid="3">&nbsp; &nbsp; &nbsp; &nbsp;按钮开关又称控制按钮（简称按钮），是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中</div>
<div class="para" data-pid="3">&nbsp;</div>
<div class="para" data-pid="3">发出启动或停止指令，以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。</div>
<div class="para" data-pid="4">&nbsp;</div>
<div class="para" data-pid="4">&nbsp; &nbsp; &nbsp; &nbsp;按钮开关是一种按下即动作，释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V</div>
<div class="para" data-pid="4">&nbsp;</div>
<div class="para" data-pid="4">以下，电流小于5A的控制电路中，一般不直接操纵主电路，也可以用于互联电路中。</div>
<div class="para" data-pid="4">&nbsp;</div>

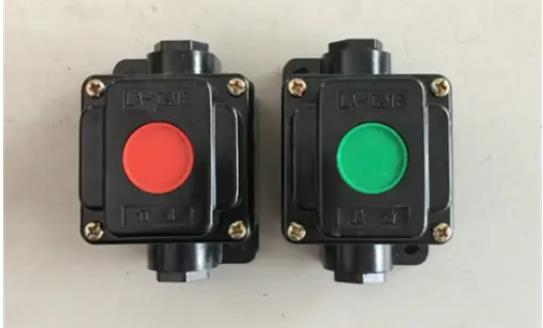

<div class="para" data-pid="4">安装控制按钮开关的方法
安装位置
　　1、安装控制按钮时。先测量出按钮螺纹的直径，在控制面板上钻出相应的安装孔，退出按钮螺帽，将按钮
螺纹柱由控制面板的背面穿出，调整螺纹柱上的挡块至适当位置，再从控制面板正面将钮相旋上螺纹柱并紧
固。
　　2、将按钮安装在面板上时，应布置整齐，排列合理。可根据启动的先后次序。从上到下或从左到右排列。
　　3、同一个设备运动部件的几种不同的工作状态（如上下;前后;左右;松紧等），应使每一对相反状态的按钮
安装在一起。
　　4、为了应付紧急情况。当按钮板上安装的按钮较多时，应用红色蘑菇头按钮作总停按钮，且应安装在显眼
且容易操作的地方。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-16%2F1bfa9a730e5e4887a5fbd7bd98282bdf-bWNldV85NTk1MDcyMTAxMTYyNjQxNzUzOTk3MS5qcGc%3D.jpg" width="351" height="212" />
&nbsp;
安装接线
　　1、一般情况下，一只按钮总有一副动合触头及一副动断触头，连线之前应用电阻挡分清相对应的触头。但
也有的各有两副触头并带有指示灯，接线时应注意。
　　2、安装按钮的按钮板和按钮盒必须是金属的，并设法使它们与设备总接地母线相连接，对于悬挂式按钮必
须设有专用接地线，不得借用金属管作为地线。
</div>

按钮开关又称控制按钮（简称按钮），是一种手动且一般可以自动复位的低压电器

安装控制按钮开关的方法

&nbsp; &nbsp; &nbsp; &nbsp;自从人类发明并使用电以来，电不仅能给人类带来了很多方便，也能给人类带来灭顶之灾。它可能烧坏电器，引起火灾，或者使人触电。如果有一种设备可以使人们安全地使用电，将会避免很多不必要的损失。所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。其中有一种是专门保护人的，称为漏电保护器。漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。漏电保护器这么多，应该如何分类呢？&ensp;&ensp;

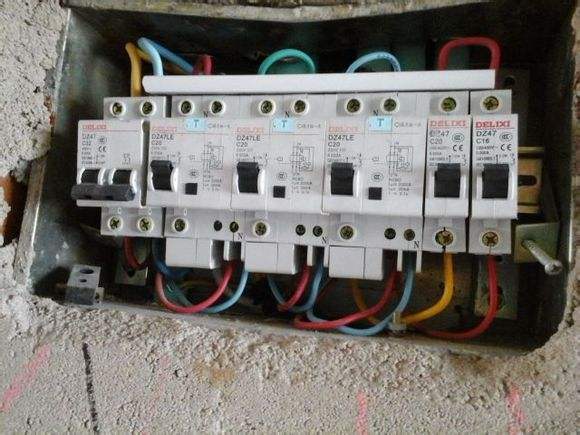

按保护器的功能与结构分类&ensp;&ensp;
漏电继电器：结构简单，仅由零序电流互感器和继电器两部分组成，能够完成对漏电电流的检测和对线路的执行保护功能。&ensp;&ensp;
漏电开关：安装在绝缘外壳内，由零序电流互感器、主开关和脱扣器三部分构成，具有手动控制和漏电保护的功能。&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;
漏电断路器：是在断路器上加装漏电保护部分的组合式电器，能够有效的对漏电故障和过载现象进行保护。&ensp;&ensp;
漏电保护插座：有两种形式的漏电保护插座，一种由漏电断路器与插座组合而成，另一种由漏电开关和插座组合而成。&ensp;&ensp;
按安装方式分类&ensp;
基于&ensp;DSP&ensp;的&ensp;A型漏电保护器的设计&ensp;&ensp;&ensp;
固定安装/固定接线式漏电保护器：能够以固定的接线方式安装在固定地方。&ensp;&ensp;
可移动式漏电保护器：通过可移动电缆可以方便地将漏电保护器移动到工作场所。&ensp;&ensp;
按动作方式分类&ensp;&ensp;&ensp;&ensp;&ensp;
电磁式漏电保护器：中间环节为电磁结构，不需要为放大电路和为电子电路供电的辅助电源。&ensp;&ensp;
电子式漏电保护器：电子器件组成的电子电路构成了漏电保护器的中间环节，漏电电流需经过放大电路放大后再激励漏电脱扣器（断路器）动作，需要辅助电源。&ensp;&ensp;
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-16%2F58c4eead7bb74befb3af99a6416465ec-bWNldV8xODc4NjgxMjAyMTYyNjQwOTY1NjUxMy5qcGc%3D.jpg" width="390" height="294" />
&nbsp;
按照主开关级数与电流回路分类&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;
单极二线漏电保护器&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;二极漏电保护器&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;二极三线漏电保护器&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;三极漏电保护器&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;三极四线漏电保护器&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;四极漏电保护器&ensp;&ensp;
按动作时间分类&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;
瞬时型：保护器动作快速，动作时间小于&ensp;0.2s。&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;
延时型漏电保护器：通过在控制电路中增加一定的延时电路以实现漏电保护器动作时间的延时功能，延时极差一般为&ensp;0.2s。&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;
反时限漏电保护器：漏电电流的值越大则保护器的动作时间越小。为了保障供电的可靠性，电子式漏电保护器大多具有反延时的特性。&ensp;&ensp;
按动作电流值分类&ensp;&ensp;
高灵敏度漏电保护器：额定动作电流较小（30mA），可用作直接触电的补充保护及间接触电保护。&ensp;&ensp;
中灵敏度漏电保护器：漏电额定动作电流值为&ensp;30mA～1000mA，用作间接接触保护或用来防止接地<a href="https://data.hqchip.com:4006/t/8Qa" target="_blank" rel="noopener">短路</a>故障及电气火灾事故的发生。&ensp;&ensp;
低灵敏度漏电保护器：漏电额定动作电流较大（1000mA），用作间接接触保护或用来防止接地短路故障及电气火灾事故的发生。&ensp;&ensp;
按工作原理分类&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;
电压动作型：电压动作型漏电保护器的检测信号为保护器的对地电压，当测量值大于设定值时，漏电保护器动作。但因为测量信号易受外界环境地干扰，且仅能对单台设备可靠保护，目前在电网中已基本不用。&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;
电流动作型：电流动作型漏电保护器的测量的信号为被保护电路的不平衡电流，通过零序电流互感器测量得到。因其检测的漏电电流为电网中的不平衡电流，即剩余电流，所以又被称为剩余电流动作保护器。电流型漏电保护器具有很好的性能，在电网中得到了推广应用。&ensp;&ensp;
按照漏电电流含有的直流分量的特性进行分类&ensp;&ensp;
AC&ensp;型漏电保护器：AC&ensp;型漏电保护器是针对工频正弦漏电电流研发设计的，对突然施加及缓慢上升的正弦漏电电流都能可靠保护。&ensp;&ensp;
A&ensp;型漏电保护器：A&ensp;型漏电保护器和&ensp;AC&ensp;型漏电保护器在工作原理（通过零序电流互感器测量漏电值）上基本相同，只是对互感器的磁特性进行了改进，除对正弦漏电信号能够可靠保护外，还能对含有脉动直流分量的漏电信号可靠保护。&ensp;&ensp;
B&ensp;型漏电保护器：Ｂ型漏电保护器对正弦交流信号、脉动直流信号和平滑信号都能可靠保护，比A&ensp;型漏电保护器有了更高的设计要求。&ensp;
各种类型的漏电保护器只能对相应的漏电信号进行有效保护，在含有大量电子设备和变频设备的电路中，因为漏电信号中含有脉动直流信号，AC&ensp;型漏电保护器不能对电路进行有效保护，这时就应该选择针对脉动直流信号的漏电保护器&mdash;A&ensp;型漏电保护器。

自从人类发明并使用电以来，电不仅能给人类带来了很多方便，也能给人类带来灭顶之灾

漏电保护器的分类

&nbsp; &nbsp; &nbsp; &nbsp;漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。&ensp;漏电保护器的工作原理是：&ensp;
&nbsp; &nbsp; &nbsp; &nbsp;将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-07-15%2F58bd2187389c4a5aa05199f9b1a62698-bWNldV84NDM0NTM1MDAxMzE2MjYzNDI2MjM2OTkuanBn.jpg" width="403" height="284" />
&ensp;
&nbsp; &nbsp; &nbsp; &nbsp;当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按
流出的方向为&ldquo;＋&rdquo;，返回方向为&ldquo;－&rdquo;，在互感器中往返的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>大小相等，方向相反，正负相互抵销）。由于一次
线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。&ensp;
&nbsp; &nbsp; &nbsp; &nbsp;当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体&mdash;大地&mdash;工作接地，返回变压
器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次
线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开
关脱扣，切断电源。

 漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。
