<section>4月6日，据路透社报道，中国台湾地区政府周三表示，其将加强对俄罗斯的出口限制，并具体规定禁止将技术和芯片用于军事目的。</section>
<section>&nbsp;</section>
<section>报道称，中国台湾地区已经加入了西方主导的制裁行动，但这在很大程度上是象征性的，因为其和俄罗斯之间的直接贸易很少。</section>
<section>&nbsp;</section>
<section>中国台湾地区&ldquo;行政院&rdquo;在一份声明中表示，任何希望向俄罗斯出口清单上相关技术产品的公司都需要获得许可。此举是 "为了防止向俄罗斯出口用于生产军事武器的高科技产品"。</section>
<section></section>
<section></section>
<section>中国台湾地区&ldquo;经济部&rdquo;在另一份声明中补充说，它&ldquo;敦促工业界遵守出口管制法律，在出口前进行尽职调查，并避免在未经批准的情况下向俄罗斯出口可能用于武器扩散的&lsquo;俄罗斯出口清单&rsquo;产品&rdquo;。其还表示，这份清单是根据欧美等国的行动制定的，总共包括电子设备、电子组件及光学组件等57项&ldquo;管控项目&rdquo;。</section>
<section>&nbsp;</section>
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2022-04-07/a5b338144274443299b43ec8bc954f35-bWNldV85MDc5MTI1MTkxMTY0OTMyNDM4NTM3MS5qcGc.jpg" width="452" height="339" />
<section></section>
<section>报道称，一名美国官员上周表示，台积电已经退出俄罗斯市场，切断了莫斯科SPARC技术中心获得Elbrus芯片的渠道。Elbrus芯片广泛应用于俄罗斯情报和军事系统。</section>
<section>&nbsp;</section>
<section>对于这次输俄清单较上次瓦圣纳协议加严哪些部分，中国台湾地区&ldquo;贸易局&rdquo;解释，虽然输俄列表与瓦圣纳协议在限制产品类别雷同，但最主要差异在于产品表现的限制更广。如半导体预算速度、经济规模，内存储存容量等，因此限制产品比瓦圣纳协议更多。</section>
<section>&nbsp;</section>
<section>中国台湾地区此次规定的输俄清单，虽然因为限制产品增加，影响厂商也增大，但科技产业普遍反映，因部分高阶制程所使用原料及设备本来就受到欧美等国输俄限制，因此并未因输俄清单而产生更多限制。</section>

4月6日，据路透社报道，中国台湾地区政府周三表示，其将加强对俄罗斯的出口限制，并具体规定禁止将技术和芯片用于军事目的。

中国台湾加强对俄罗斯的出口限制，包含电子设备、电子组件等

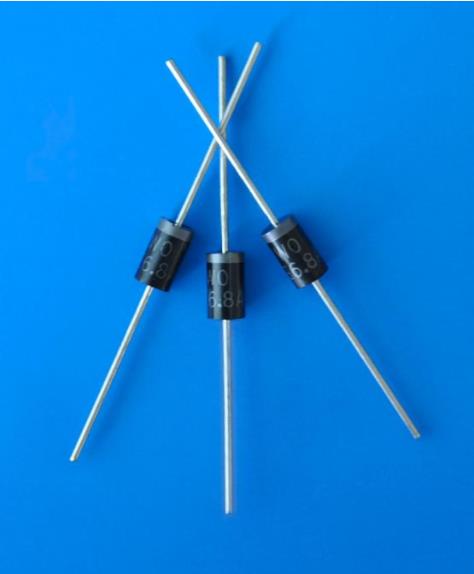

&nbsp; &nbsp; &nbsp; &nbsp;瞬态抑制二极管，简称TVS二极管，是在稳压管工艺上发展起来的一种新型高效能的限压型保护器件。瞬态
电压抑制二极管的核心单元是芯片，为半导体硅材料，芯片有单极性和双极性区分，单极性TVS管有一个PN
结，双极性TVS管有2个PN结。单向TVS管只对一个方向的浪涌电压冲击起保护作用，双向TVS管相当于2个稳压
管反向串联，对相反的极性浪涌电压都能起到保护作用。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-08-25%2F7bd083254240466eaf145ad1b1210586-bWNldV85NDg1MTQ5MTMxMTYyOTg3Njg0MjgzMS5qcGc%3D.jpg" width="284" height="343" />
&nbsp;
<h1>瞬态电压抑制二极管的选用</h1>
1、瞬态电压抑制二极管的关断电压(工作电压)vww应大于被保护电路的最大工作电压。
2、瞬态电压抑制二极管的最大钳位电压(最大抑制电压)忆应小于被保护电路的损坏极限电压。
3、瞬态电压抑制二极管的最大峰值脉冲功耗Pm必须大于被保护电路内可能出现的峰值脉冲功率。
4、对于数字接口电路保护用的瞬态电压抑制二极管，应注意其电容量是否满足使用的要求。
5、要根据用途和需要选用瞬态电压抑制二极管的极型及封装形式。交流电路宜选用双极型瞬态电压抑制二极
管。
6、在确定了最大钳位电压(最大抑制电压)Vc后，瞬态电压抑制二极管的最大脉冲峰值电流Ippm应大于瞬态浪涌
电流。

瞬态抑制二极管，简称TVS二极管，是在稳压管工艺上发展起来的一种新型高效能的限压型保护器件。

选用瞬态电压抑制二极管的技巧

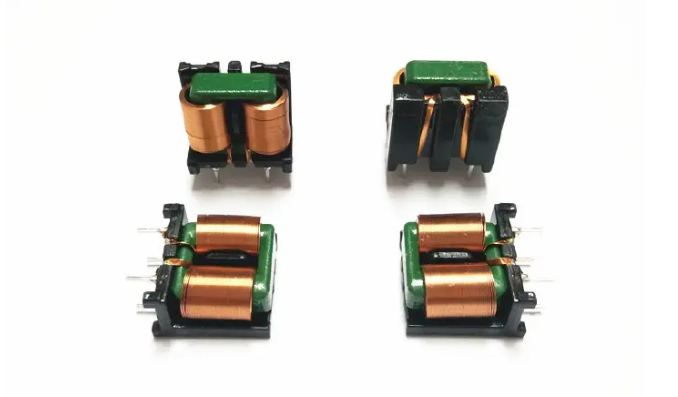

&nbsp; &nbsp; &nbsp; &nbsp;电感（inductance）是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。这种电感称为自感（self-inductance），是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。
　　差模电感（DM inductor）必须流过交流电源<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>，一般是采用&mu;值较低的铁粉心（Iron powdercore），由于&mu;值较低所以感值较低，典型值是数十uH 到数百uH 之间。
&nbsp; &nbsp; &nbsp; &nbsp;差模电感工作原理
　　当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响（和少量因漏感造成的阻尼）；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
　　事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。
　　现在国内生产的一种小型共模电感，采用高频之杂讯抑制对策，共模扼流线圈结构，讯号不衰减，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器等。
　　还有一种共模滤波器电感/EMI滤波器电感采用铁氧体磁心，双线并绕，杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制，低差模噪声信号抑制干扰源，在高速信号中难以变形，体积小、具有平衡度佳、使用方便、高品质等优点。广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的&nbsp;USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2022-04-07/8adde34a079546d88524272c9d8c079f-bWNldV85OTQ1MjkyODMxMTY0OTMyMjgwMDg3NS5wbmc.png" width="405" height="322" />
&nbsp;
　　差模电感的作用
　　差模电感在交流电频率一定的情况下，电感量越大，对交流电的阻碍能力越大，电感量越小，其阻碍能力越小。在电感量一定的情况下，交流电的频率越高，电感对交流电的阻碍能力也越大，频率越低，电感对交流电的阻碍能力越小。也就是说，电感有阻止交流电通过而让直流电通过的特性。
　　理想中的电感是一个纯净的电感，它没有电容的成份可让交流电通过，也没有电阻可让直流电通过，也没有损耗，那么不论它的电感量大小，都可以完全阻止交流电的通过。

电感（inductance）是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

差模电感工作原理

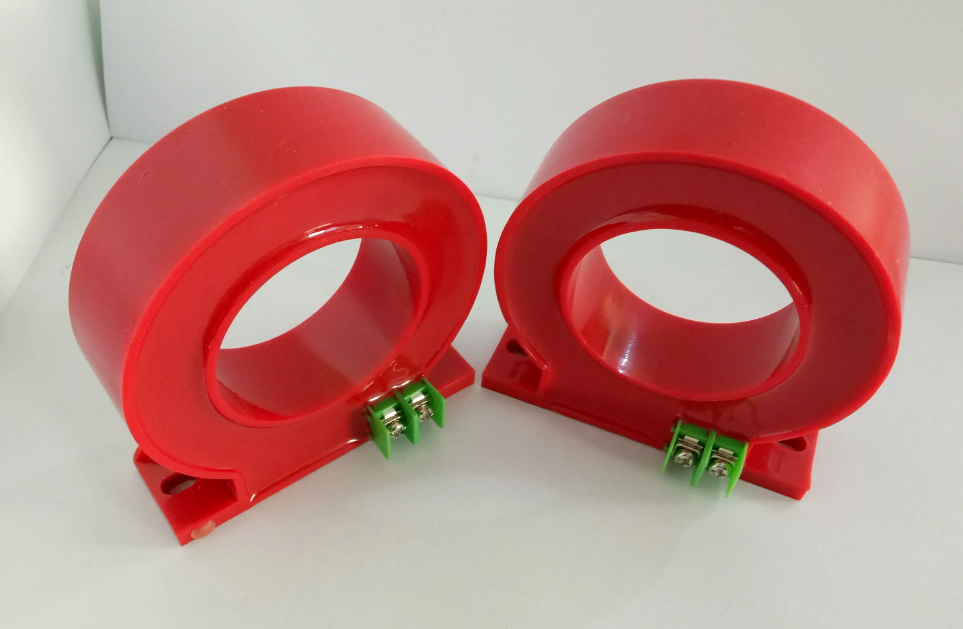

&nbsp; &nbsp; &nbsp; &nbsp;剩余电流互感器穿线
　　剩余电流互感器在穿线前应分清电网中的相线，N线以及PE线。相线和N线必须一同穿过剩余电流互感器，PE线不能穿过互感器。在系统中，如果N线未与相线一起穿过互感器，一旦三相负载不平衡，N线将有电流流过，探测器检测到电流信号，即发生误动作。不同回路间的N线不得多点相连或重复接地，否则会造成误动作，在系统试运行时出现漏电流值过大而出现报警，很大一部分均是由此类情况造成。如果PE线同N线及相线一起穿过互感器，也会造成监控探测器的拒动作或误动作。
　　也并非所有的剩余电流监测都需要将相线穿入互感器内，TN-S系统的总剩余电流监测方法就可排除在外，它可只穿一根电缆线通过剩余电流互感器。这个方法的优势在于：可以选用小型的剩余<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>互感器提高测量精度;后期如果互感器出现故障时，维护方便。
&nbsp; &nbsp; &nbsp; &nbsp;剩余电流互感器的安装位置
　　剩余电流互感器应该安装在便于检修的地方，尽量远离强磁场。互感器的安装没有方向问题，互感器可以直接挂在线缆上，也可以固定在配电箱中。
　　剩余电流互感器安装与开关断路器的上端或下端并不会影响被保护线路的监控。但为了以后检修方便，安装于开关的下端口处较好，在断电检修时不必将上级开关断电，只需本级开关断开即可检修。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2022-04-07/ca907590bbe94f8fa20e639b8519764c-bWNldV81OTYwODI1MTQxMTY0OTMyMTM4MjkyMy5wbmc.png" width="397" height="259" />
&nbsp;
&nbsp; &nbsp; &nbsp; &nbsp;剩余电流互感器接线注意事项
　　1、在接线前务必分清电网中的相线，N线以及PE线，否则会出现问题，导致测量的数据不够准确，引起误报。
　　2、相线和N线必须一同穿过剩余电流互感器，PE线不能穿过互感器，也会影响电路参数的偏差，需谨慎对待。
　　3、若N线未与相线一起穿过互感器，一旦三相负载不平衡，N线将有电流流过，探测器检测到电流信号，出现误操作现象。
　　4、如果PE线同N线及相线一起穿过互感器，也会造成监控探测器的出错报警，严重影响其工作的正常运行。
　　5、不同回路间的N线不得多点相连或重复接地，否则会造成误动作，出现漏电电流值过大而出现报警，大部分是由此原因造成的。
　　正确的接线方法才能够使得火灾监控探测器的正常运行，有效的预防电气火灾的发生。

剩余电流互感器在穿线前应分清电网中的相线，N线以及PE线

剩余电流互感器接线注意事项

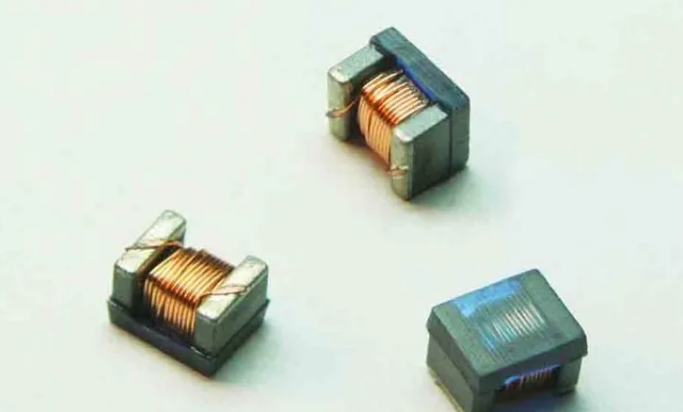

&nbsp; &nbsp; &nbsp; &nbsp; 绕线电感
&nbsp; &nbsp; &nbsp; &nbsp;绕线电感适用于电源供应电路，该产品被广泛用于微型电视、液晶电视、摄影机等。
　　绕线电感的特性：
　　1．适用于电源供应电路。
　　2．表面粘着类型。
　　3．外观和尺寸符合EIA标准，不同尺寸规格可供选择。
　　4．良好的焊锡性及耐热性，适合于一般焊接及回焊。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2022-04-06/fa9b8361d5ff44d78e68a2f2cf374935-bWNldV85MjA4Mjk0MDE0MTY0OTIzOTAyMDg2MC5wbmc.png" width="464" height="280" />
&nbsp;
　　绕线电感作用：
　　贴片绕线电感的作用。基本作用：滤波、振荡、延迟、陷波等;形象说法：&ldquo;通直流，阻交流&rdquo;细化解说：在电子线路中，<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%84%9F">电感</a>线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等。贴片绕线电感的作用似乎有些对立，我们说过电容是通交阻直，而电感恰好相反，它的作用是通直阻交，本来嘛！直流电通过电感时产生的磁场方向大小是一致的，不会变化。
　　而交流电是正负发生变化的，所以磁场也会发生变化，由于从正（负）到负（正）是一个很短的时间，假设先是正电位并不断上升，那么电感周围的磁场不断增加，到顶时是最大，这时电位开始下降，由于周围有磁场存在，电感此时会把周围的磁场转换为电能，使电能能维持一段时间，反之一样，从而就阻止了交流电的通过。
&nbsp; &nbsp; &nbsp; &nbsp;叠层电感
&nbsp; &nbsp; &nbsp; &nbsp;叠层电感也就是非绕线式电感，叠层电感是电感按结构不同对电感进行分类的其中一类。
&nbsp; &nbsp; &nbsp; 叠层电感特性：
　　1．外形尺寸小。
　　2．闭合电路，无交互干扰，适合于高密度安装。
　　3．无方向性，规范化的自动贴片安装外形。
　　4．可焊性和耐焊性优，适合于流焊和再流焊。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2022-04-06/c0e3f11f05e04debb73b74d2b4c3a80a-bWNldV81MzEzMjM4MTA1MTY0OTIzOTAzMzI2Mi5wbmc.png" width="425" height="280" />
&nbsp;
&nbsp; &nbsp; &nbsp; 叠层电感应用：
　　目前该产品被广泛用于笔记本电脑数位电视，数位录放影机，列表机，硬式磁碟机，个人电脑和其他一般消费性及电脑主品上输入、输出线路之杂讯消除。
&nbsp; &nbsp; &nbsp; 绕线电感和叠层电感有何区别
　　绕线型电感是传统绕线电感器小型化的产物，叠层型电感器是采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还小。
　　绕线型电感：它的特点是电感量范围广（mH~H），电感精度高，损耗小（即Q值大），容许电流大，制作工艺继承性强、简单、成本低等；不足之处是在进一步小型化方面受到限制。陶瓷芯的绕线型片式电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占有一席之地。
　　叠层电感：具有良好的磁屏蔽性，烧结密度高，机械强度好，与绕线型电感相比有：尺寸小、有利于电路的小型化，磁路闭合、不会干扰周围的元器件，也不会受到周围元器件的干扰，有利于元器件的高密度安装；叠层一体化结构、可靠性高、耐热性好、可焊性好、形状规则，适合自动化表面安装生产。不足之处是合格率较低，成本高，电感量小，Q值小。
　　总得的来说叠层电感是看不到线的，叠层电感的散热性好、ESR值更小、
　　但耐电流比绕线电感小。成本比绕线型电感低。绕线电感的散热性不如叠层电感，但耐电流大，ESR值更高。

绕线电感适用于电源供应电路，该产品被广泛用于微型电视、液晶电视、摄影机等。

绕线电感和叠层电感有何区别

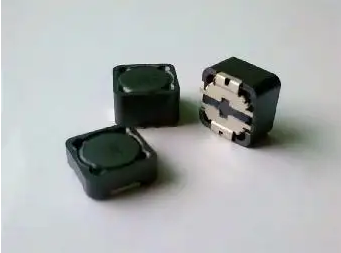

&nbsp; &nbsp; &nbsp; &nbsp;贴片电感（Chip inductors），又称为功率电感、大电流电感和表面贴装高功率电感。具有小型化，高品质，高能量储存和低电阻等特性。贴片电容以陶瓷为材料的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%AE%B9">电容</a>器，耐温-55-125度，损耗（DF）小于2.5%，多用于各类集成电路当中，可代替传统插件瓷片电容和CBB电容以及电解电容，实现节省空间，缩小产品本身体积的优势。
&nbsp; &nbsp; &nbsp; &nbsp;贴片电感特性：
　　1、表面贴装高功率电感。
　　2、具有小型化，高品质，高能量储存和低电阻之特性。
　　3、主要应用在电脑显示板卡，笔记本电脑，脉冲记忆程序设计，以及DC-DC转换器上。
　　4、可提供卷轴包装适用于表面自动贴装。
　　随着贴片元器件的诞生很多长相差不多的东西映入我们的眼帘，特别是贴片电容与贴片电感此两种贴片元器件大小都是一样那么它们有什么区别呢？
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2022-04-06/1f1943ab036040a7980df73debbd7535-bWNldV84MTM3MjM0MjgzMTY0OTIzNjM3NDc4Mi5wbmc.png" width="375" height="278" />
&nbsp;
　　贴片电感和贴片电容的区别：
　　1、如果是盘装的话那么我们就可以看它们上面贴的标签，电容的单位为uf，pf，nf电感的单位为nh uh mh。
　　2、贴片电容一般电容体颜色较深一些，用万用表电阻档量是开路的，没有标志；电感一般有白色的、线绕的等，用万用表电阻档量是短路的，一般会标电感值在上面。
　　3、用万用表的导通档量两端，如果蜂鸣器响了，就是电感，不响就是电容。

 贴片电感（Chip inductors），又称为功率电感、大电流电感和表面贴装高功率电感

贴片电感和贴片电容的区别

&nbsp; &nbsp; &nbsp; &nbsp;1、骚扰电磁场在线-线之间产生差模电流，在负载上引起干扰，这就是差模干扰；骚扰电磁场在线-地之间产
生共模电流，共模<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>在负载上产生差模电压，引起干扰，这就是共模的地环路干扰。
　　2、抑制共模干扰的滤波电感叫共模电感；抑制差模干扰的滤波电感叫差模电感。
　　3、共模电感是双线双向；差模电感是单向的。
　　4、共模电感是绕在同一铁心上的圈数相等、导线直径相等、绕向相反的两组线圈；差模电感是绕在一个铁心
上的一个线圈。
　　5、共模是两个绕组分别接在零线和火线上，两个绕组同进同出，滤除的是共模信号；差模是一个绕组 单独
接在零线和火线上的滤波电感器只能滤除差模干扰。
　　6、共模信号： 分别在零线和火线上的两个完全相同的信号 他们都通偶合和地形成回路；差模信号：是和有
用信号同样的回路
　　7、共模电感的特点是：由于同一铁心上的两组线圈的绕向相反，所以铁心不怕饱和。市场上用的最多的磁芯
材料是高导铁氧体材料。
　　差模电感的特点是应用在大电流的场合。由于一个铁心上绕的一个线圈，当流进线圈的电流增大时，线圈中
的铁心会饱和。

骚扰电磁场在线-线之间产生差模电流，在负载上引起干扰，这就是差模干扰

共模电感和差模电感的区别

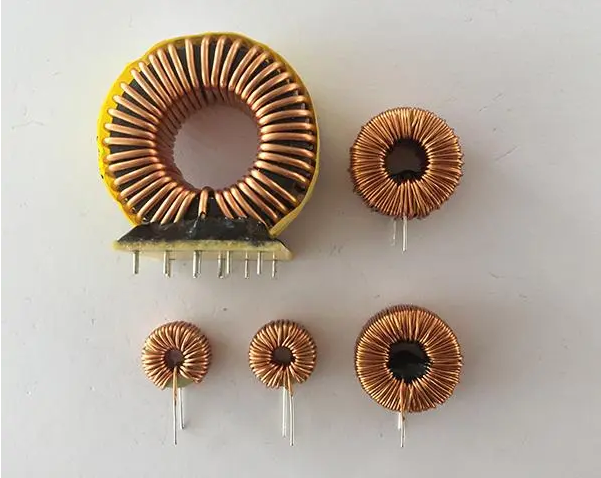

&nbsp; &nbsp; &nbsp; &nbsp;线圈加铁芯的作用是增加磁场强度，铁芯把线圈周围的磁力线都集中，从铁芯中流通。去掉铁芯，线圈间的磁感应就会变小。磁路与电路一样总要找磁阻（电阻）小的地方走。铁芯比空气的磁阻小很多，所以磁通都从铁心走。
　　当在通电螺线管内部插入铁芯后铁芯被通电螺线管的磁场磁化。磁化后的铁芯也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。为了使电磁铁的磁性更强，通常将铁芯制成蹄形。
　　但要注意蹄形铁芯上线圈的绕向相反，一边顺时针，另一边必须逆时针。如果绕向相同，两线圈对铁芯的磁化作用将相互抵消，使铁芯不显磁性。电磁铁的铁芯用软铁制做而不能用钢制做。否则钢一旦被磁化后将长期保持磁性而不能退磁，则其磁性的强弱就不能用电流的大小来控制而失去电磁铁应有的优点。
&nbsp; &nbsp; &nbsp; 带铁芯的电感线圈原理
　　电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
　　当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律&mdash;&mdash;磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个&ldquo;新电源&ldquo;。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为&ldquo;自感应&ldquo;，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。
　　总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势 ，称为&ldquo;自感电动势&rdquo;。
　　由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2022-04-06/61dbf295bac84ab387d21a7eec9b6e54-bWNldV82MTE1NzMzMDQxMTY0OTIzMzAwNzcyNC5wbmc.png" width="428" height="325" />
&nbsp;
　　电感在使用过程中要注意的事项
　　1、电感使用的场合
　　潮湿与干燥、环境温度的高低、高频或低频环境、要让电感表现的是感性，还是阻抗特性等，都要注意。
　　2、电感的频率特性
　　在低频时，电感一般呈现电感特性，既只起蓄能，滤高频的特性。
　　但在高频时，它的阻抗特性表现的很明显。有耗能发热，感性效应降低等现象。不同的电感的高频特性都不一样。
<h2>　常用电感线圈盘点</h2>
　　1、单层线圈
　　单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。
　　2、蜂房式线圈
　　如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小
　　3、铁氧体磁芯和铁粉芯线圈
　　线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
　　4、铜芯线圈
　　铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。
　　5、色码电感线圈
　　是一种高频电感线圈，它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。它的工作频率为10KHz至200MHz，电感量一般在0.1uH到3300uH之间。色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。其单位为uH。
　　6、阻流圈（扼流圈）
　　限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。
　　7、偏转线圈
　　偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。

 线圈加铁芯的作用是增加磁场强度，铁芯把线圈周围的磁力线都集中，从铁芯中流通

带铁芯的电感线圈原理

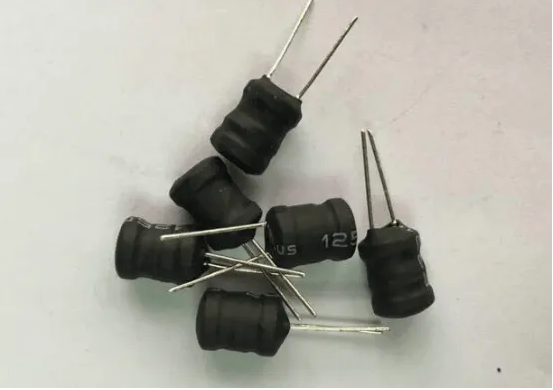

&nbsp; &nbsp; &nbsp; &nbsp;工字电感，不仅体积小，而且比较容易安装便捷属于插件型电感，占用空间小；高Q值因素；分布电容较小；自共振频率较高；特殊导针结构，不易产生闭路现象，工字电感是利用导线来通过交流电压，电流的，工字电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。工字电感一般用于电路的匹配和信号质量的控制上，一般地的连接和电源的连接。
&nbsp; &nbsp; &nbsp; &nbsp;工字电感的稳定性较高，是一般电感无法比拟的，在<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>中使用通过的电流相对平稳，在效率上也提高很多，工字电感的主要功能是筛选信号，过滤噪声，稳定电流及控制电磁波干扰，是EMI的优良对策。
工字电感的结构组成
&nbsp; &nbsp; &nbsp; &nbsp;工字电感的骨架是由铜芯线圈的绕线支架的。工字电感是电子电路或装置的属性之一，指的是：当电流改变时，因电磁感应而产生抵抗电流改变的电动势一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），常用的工字电感被视为轴向电感的立式版，应用方便与轴向电感类似，但是常用工字电感可以拥有更大的体积的电感类型，电流自然也能得到一定的应用提升；大多数是将漆包线（或纱包线）直接绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感线圈（例如工字电感）一般不使用骨架，而是直接将漆包线绕在磁芯上。
工字电感的特征
1. 体型小的立式电感，占用安装空间小；
2. 分布电容量小，自共振频率高；
3. 特殊导针结构，不易产生开路现象。
4. 用 PVC 或 UL 热缩套管保护。
5. 无铅环保。
工字电感的特性
1.电感值范围：1.0uH到100000uH之间。
2.额定电流：基于温度上升不得超过20℃。
3.工作温度范围：在-20℃到80℃之间。
4.端子强度：大于2.5公斤以上。
工字电感的作用
1、储能，在电源中做滤波作用，使电显源更加稳定。
2、振荡，在开关电路中组成振荡组件，做升压作用
3、抗干抗，在电源中做扼流圈作用，做差模电感，防止电源中谐波成分污染电网，也阻止电网中的谐波成份干扰到电源，起到稳定的作用。
不过，正如这种元件的无所不在一样，RF电感也有着非常具体的用途。在谐振电路中，这些元件通常与电容结合使用，以便选择特定的频率（如振荡电路、压控振荡器等）。
RF电感也可以用于阻抗匹配应用，以便实现数据传输线的阻抗平衡。这是为了确保IC间高效的数据传输所必需的。
作为RF扼流圈使用时，电感串联在电路中，起到RF滤波器的作用。简单来说，RF扼流圈是个低通滤波器，它会给较高的频率造成衰减，而较低的频率则畅通无阻。

工字电感，不仅体积小，而且比较容易安装便捷属于插件型电感，占用空间小

工字电感的特征和作用

&nbsp; &nbsp; &nbsp; &nbsp; 1.在选择电感器时要考虑的参数较多，如电感量、允差、频率范围、Q值、自振频率、最大电流及直流电阻等。
&nbsp; &nbsp; &nbsp; &nbsp; 2.在维修时，不能仅仅知道电感量就去代换，必须要知道它的工作频段，这样才能恢复原来的工作性能。请注意Q值是与频率有关的参数，只有在工作频率范围合适时才有高Q值。例如一种电感在1000MHz附近有大于80的Q值，若用于50MHz时，其Q值可能低于30。所以在较高频率时有高Q值的电感器用在频率较低的场合，Q值并不高，这点是要注意的。
　　3.片状无源元件R、C、L的外形、尺寸都一样，元件上也无标志（元件测量也十分不便），在手工焊接或手工贴片时要注意不要搞错位置或拿错元件。
　　4.有一些片状电感器是可以用波峰焊或再流焊来焊接，但也有的不允许采用波峰焊，如小功率绕线型中的A型及微波用的片状电感器。
&nbsp; &nbsp; &nbsp; &nbsp;5.电感器的焊盘宽度要小于电感器宽度，以防止过多的焊料在冷却时产生过大的拉应力（拉电感器）。这一点对微波用片状电感器更为重要（它的厚度仅0.5mm）。这是因为在过大的焊料冷却收缩时产生的应力将改变电感值。
　　6.市场上可买到的电感器的精度大部分是&plusmn;10%的，若要求精度高于&plusmn;5%时，可能要订货。
　　7.在150～900MHz频段工作的通信设备，其电感器大多数是工字形绕线式电感，它适用于UHF频段，常见规格：1～2.2nH。
　　频率高于1GHz时，得选微波高频电感器，这类电感器比较小（1～100nH），外形以0603～1206为主。
　　8.通信设备上选用贴片电感应注意以下问题：
　　（1） 频率特性
　　目前常见的电感可归纳为3种类型：① 微波用高频电感，自振频率大于2～10GHz，适用于1G以上频段使用。② 高频绕线电感，一般是工字形骨架绕制，适用于VHF及UHF频段，在进口对讲机的谐振回路和选频电路中普遍使用。其频率特性好、Q值高。③ 通用型电感如0603～1206，以及全塑封结构，如453232［表示4.5mm（长）&times;3.2mm（宽）&times;3.2mm（高）］。这一类电感一般适用于几十MHz的场合。
　　（2） 直流电阻
　　不同的产品，所选用漆包线直径不同，相同的电感量，所呈现的直流电阻也各不相同，在高频回路里，直流电阻对Q值影响很大，设计时应留意。
　　（3） 允许通过最大电流也是一个重要指标，在一般小功率场合对此可以忽略不管，但当电路必须承受较大电流时，就不容忽视。
　　9.老式的DC/DC转换电路，频率一般较低，通常在40kHz左右，随着技术的发展，目前已达到100～200kHz甚至更高，为此在选用电感器时，也必须注意频率特性。

在选择电感器时要考虑的参数较多，如电感量、允差、频率范围、Q值、自振频率、最大电流及直流电阻等。
