BC847B,215

1. 概述

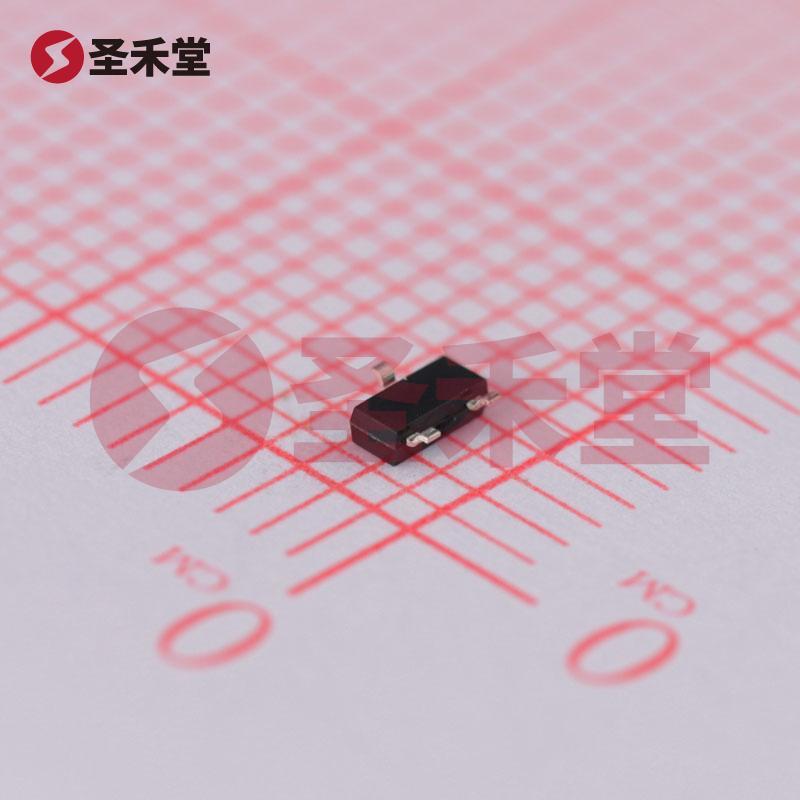

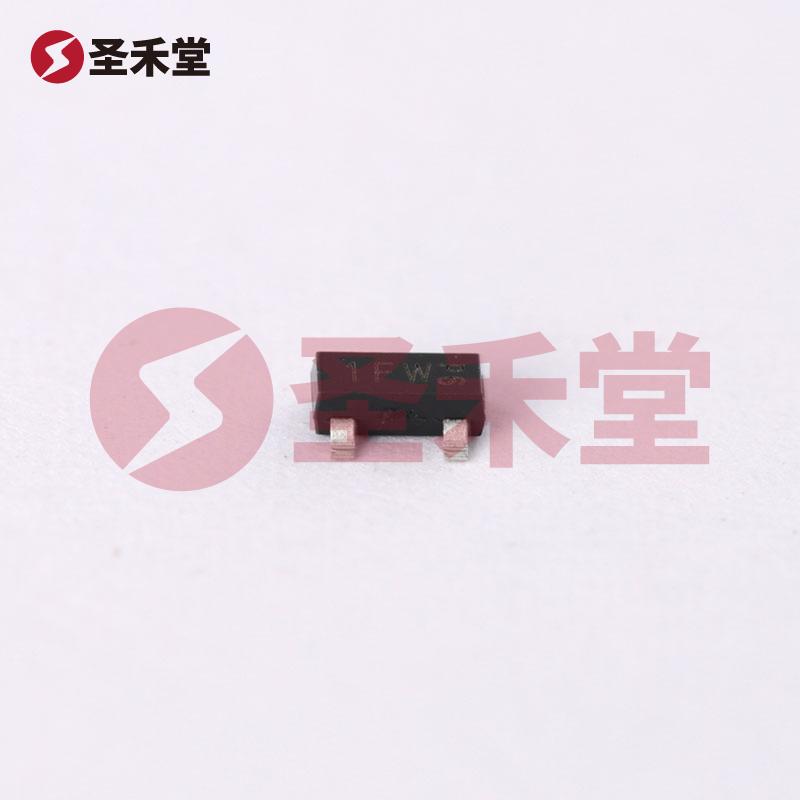

BC847B,215 是一款由安世半导体（Nexperia）推出的高性能 NPN 型晶体管，采用了紧凑型的 SOT-23-3 封装。这款三极管专为那些对功率和电流限制有严格要求的应用而设计，广泛应用于各类电子设备中。其额定功率为 250mW，集电极电流最大值为 100mA，集射极击穿电压最大值为 45V，能够满足各种中低功率的开关和放大电路需求。

2. 主要参数

• 类型: NPN 三极管
• 额定功率: 250mW
• 集电极电流 (Ic): 最大 100mA
• 集射极击穿电压 (Vce): 最大 45V
• 饱和压降 (Vce(sat)): 最大 400mV（在 Ic = 5mA 和 100mA 时）
• 截止集电极电流 (ICBO): 最大 15nA
• 直流电流增益 (hFE): 最低 200（在 Ic = 2mA，Vce = 5V 条件下）
• 频率 – 跃迁: 100MHz
• 工作温度: 最大 150°C（TJ）
• 封装: TO-236AB (SOT-23-3)

3. 应用领域

BC847B,215 晶体管可被应用于多种设计，包括：

• 信号放大: 由于其高增益特性，适合用于音频和射频信号的放大。
• 开关电路: 适用于各种开关控制电路，如继电器控制或小功率负载的开关。
• 脉冲电路: 由于其频率响应高达 100MHz，可以应用于一些高频脉冲电路中。
• 低功耗应用: 额定功率和电流的限制使其成为低功耗设备的理想选择，例如消费电子产品或便携式设备。

4. 电气特性

BC847B,215 的电气特性能够满足大部分中低功率应用需求。其高增益特性 (hFE ≥ 200) 确保了在较低输入电流 conditons，下也能获得较大的输出电流。这使得在诸如数字电路中作为开关或者在模拟电路中作为放大器的时候，该晶体管都能发挥出良好的性能。

饱和压降 (Vce(sat)) 最大 400mV 的特性，保证了在开关操作时的能量损失较小，这对于节能和提升系统效率是至关重要的。

5. 温度和封装

BC847B,215 具备较高的工作温度范围，其最大结温可达 150°C，适合在较为严苛的环境中使用。设计中采用了 SOT-23-3 封装，使其在表面贴装应用中具有良好的适应性，有助于实现自动化生产和节省空间。

6. 结论

BC847B,215 是一款多用途、高效能的 NPN 三极管，凭借其良好的电气性能、宽广的应用范围以及优越的封装设计，成为了工程师和设计师在中低功耗电路设计中的热门选择。无论在于信号放大还是真正的开关用途，其卓越的性能都会为设计者提供强有力的支持。对于现代电子产品，BC847B,215 无疑是一款值得信赖的元件。
