BCX51-16,115

产品概述：BCX51-16,115 PNP晶体管

1. 产品简介

BCX51-16,115是一款由安世（Nexperia）生产的表面贴装型PNP型双极性晶体管（BJT）。其主要规格包括额定功率为1.3W，最大集电极电流（Ic）可达1A，以及最大集射极击穿电压（Vce）为45V。这款晶体管设计用于各种电子电路中的开关和放大应用，展现出高效能和稳定性。

2. 主要特性

• 额定功率：1.3W，适合中等功率的应用。
• 集电极电流（Ic）：最大1A，适合驱动负载能力的电路设计。
• 集射极击穿电压（Vce）：最大45V，提供良好的电源隔离能力。
• 饱和压降：在50mA和500mA的不同集电极电流下，Vce的饱和压降最大值为500mV，这意味着在开关模式下效率较高。
• 电流 - 集电极截止：最大100nA（ICBO），表明在无偏置条件下，漏电流保持在很低的水平。
• 直流电流增益（hFE）：在150mA的集电极电流和2V的电压下，hFE的最小值为100，表示其具有良好的放大能力。
• 频率响应：该器件的跃迁频率为145MHz，使其能够在较高频率下稳定工作。
• 工作温度范围：支持高达150°C的工作温度，适用于高温环境下的应用。

3. 封装与安装

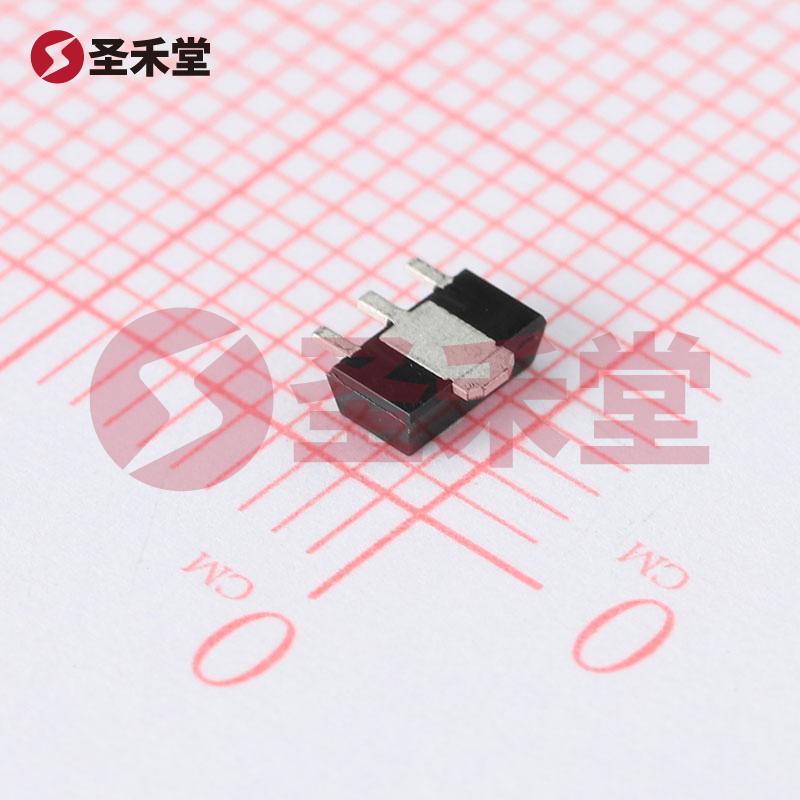

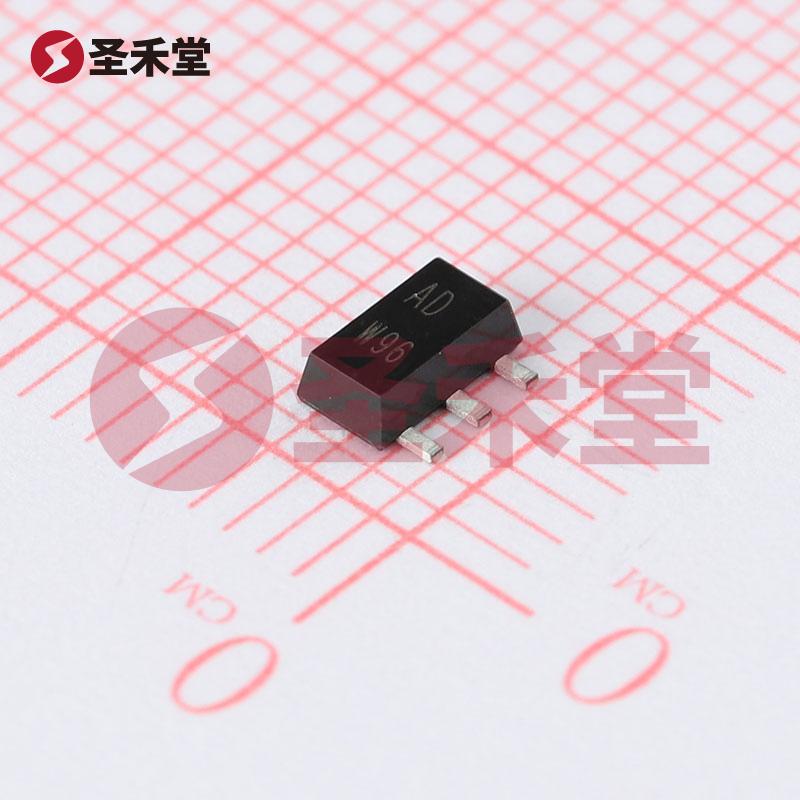

BCX51-16,115使用SOT-89封装，适合表面贴装（SMT）工艺。这种封装形式的优点在于其小巧的尺寸，适合现代电子产品日益紧凑的设计需求。这种设计不仅节省了电路板的空间，也提高了组装的效率。

4. 应用场景

BCX51-16,115广泛应用于多个领域，包括但不限于以下几个方面：

• 开关电源：在DC-DC转换器和电池管理系统中，作为开关元件，快速切换以提高能效和系统的整体性能。
• 音频放大器：在音频信号处理领域，可以作为信号放大器，提升音频性能。
• 信号处理：用于各种信号放大和处理的电路中，展现出较高的增益特性。
• 负载驱动：可用于驱动继电器、电机和LED等负载，具备良好的导通性能。
• 射频应用：得益于其高频特性，在射频（RF）电路中作为放大器或开关使用。

5. 竞品与市场定位

在PNP型晶体管市场中，BCX51-16,115与其它竞争产品相比，凭借其高电流增益和较高的工作温度，能够满足用户在高性能和高可靠性要求下的应用需求。在选择合适的替代产品时，设计工程师应考虑导通电阻、电流放大特性以及整体散热能力等因素。

6. 总结

BCX51-16,115 PNP晶体管凭借其出色的电气性能、紧凑的封装和广泛的应用范围，成为现代电子设备设计中的重要选择。无论是在功率管理、信号放大，还是在高频电路应用中，它都能提供可靠的性能并满足各种设计需求。设计工程师可以依赖这款元件，为其电路设计提供稳定性与高效能，推动产品性能到达新的高度。
