2SC2412KT146R

产品概述：2SC2412KT146R NPN 三极管

一、基本信息

2SC2412KT146R是一款高性能的NPN型三极管，由知名电子元器件制造商ROHM（罗姆）生产。这款三极管具有显著的性能参数，适用于各种电子电路中的信号放大与开关控制。其主要技术规格包括额定功率200mW、集电极电流最大150mA、集射极击穿电压50V，使其成为在受限空间内高效工作的理想选择。

二、主要参数

• 额定功率（Pmax）：200mW
• 集电极电流（Ic）：最大150mA
• 集射极击穿电压（Vce）：最大50V
• 饱和压降（Vce(sat)）：在Ic=5mA和Ic=50mA时最大为400mV
• 电流-集电极截止（ICBO）：最大100nA
• 直流电流增益（hFE）：最小值为180（在Ic=1mA，Vce=6V时）
• 频率-跃迁（f_T）：高达180MHz
• 工作温度：最大150°C（结温TJ）
• 安装类型：表面贴装型（SMT）

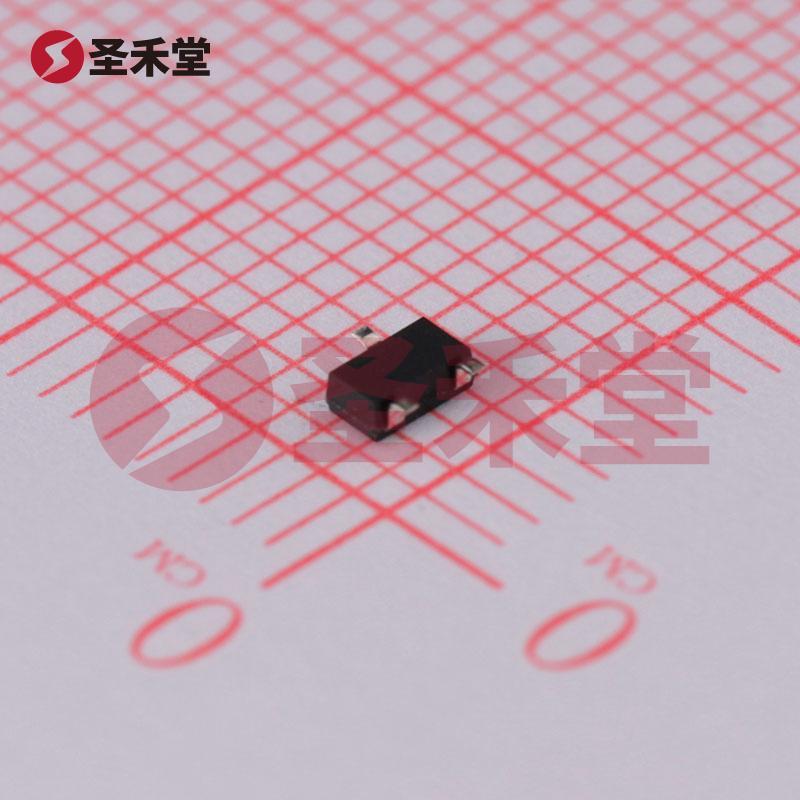

• 封装类型：TO-236-3（SOT-23-3）

三、技术特性

1. 高频性能：该三极管具备180MHz的高频特性，使其能够满足高频应用的需求，适合于射频放大器和高速开关电路等领域。

2. 低饱和压降：在进行开关操作时，饱和压降400mV的特性意味着在较低的电流情况下仍能实现良好的功率效率，从而减少了热量的产生。

3. 优良的增益特性：在1mA的集电极电流下，hFE达到180，为设计提供了良好的信号放大能力，适用于音频和视频信号处理等多种应用。

4. 宽广的工作温度范围：最大工作温度可达150°C，保证在极端的环境下仍能稳定工作，适应了多种工业环境的需求。

四、应用场景

2SC2412KT146R广泛应用于多个电子设备和电路中，具体包括：

• 开关电源：在开关电源电路中，由于其低饱和压降和高频特性，使其在高频开关操作中有效控制能量损耗。

• 信号放大器：适用于音频和视频信号放大的场合，能有效提高信号质量，增强输出功率。

• 无线通信：由于具备良好的频率响应和增益，常用于无线通信设备中的射频放大器，保证信号传输的稳定性与有效性。

• 控制电路：可用于各种控制应用，例如在微控制器驱动外部负载的出口部分，发挥开关和放大的作用。

五、总结

总之，2SC2412KT146R NPN三极管是一个性能优越、应用广泛的电子元器件，能够满足高功率和高频的需求，其低功耗和高增益特性使其在现代电子设计中占据了重要的位置。无论是对于工业自动化、消费电子，还是通信设备，2SC2412KT146R都能提供可靠的解决方案，是工程师在电路设计中不可或缺的选择。
