PMBT2222A,215

PMBT2222A,215 产品概述

概述

PMBT2222A,215 是一款高效能 NPN 型三极管，广泛应用于各种电子电路中，适用场景包括开关电源、线性放大器和驱动高频电子设备。其设计旨在提供优秀的性能和稳定性，特别是在较高温度和频率下的表现，尤其适合需要小型化和高密度集成的应用。

关键参数

1. 额定功率与电流范围：

   • 额定功率：250mW
   • 集电极电流 (Ic)：最大600mA
   • 工作电压与集射极击穿电压 (Vce)：最大可达40V

2. 电压和电流增益：

   • 饱和压降 (Vce) 在不同工作条件下最大为1V (适用于50mA和500mA的集电极电流)
   • 在特定条件下（150mA，10V），DC 电流增益 (hFE) 最低可达100

3. 电流和温度特性：

   • 集电极截止电流 (ICBO) 最大为10nA，表明其在关闭状态下的极低功耗
   • 工作温度范围高达150°C，显示出在极端环境中仍然可以正常操作的能力

4. 频率特性：

   • 跃迁频率为300MHz，适合用于高频信号的处理，能够满足当前日益增长的高速通信需求

5. 封装与安装：

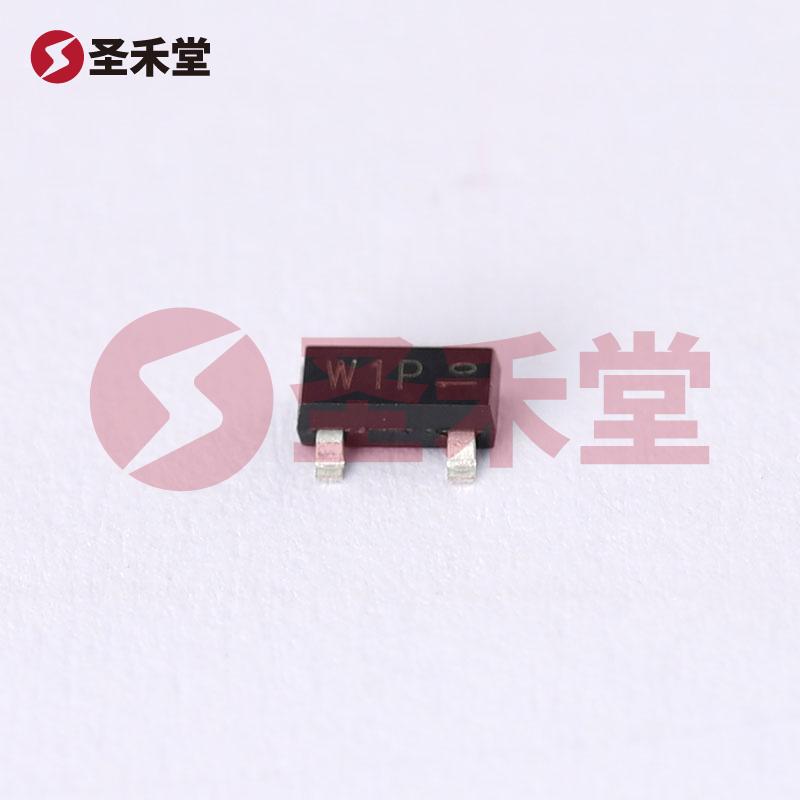

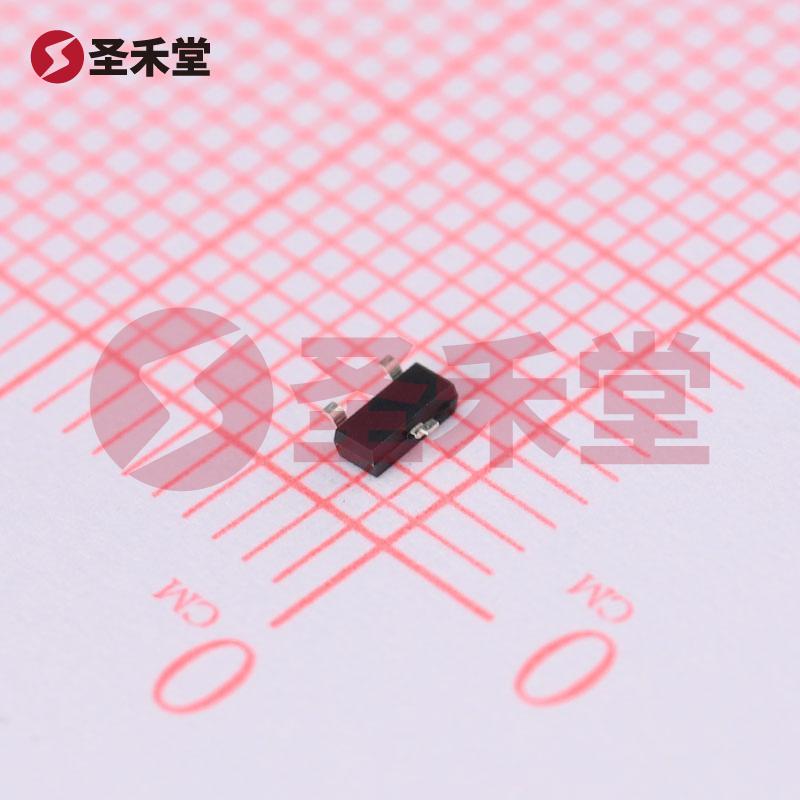

   • 采用 SOT-23-3 表面贴装型封装，占用空间小、易于集成在现代电子电路中
   • 安世（Nexperia）作为知名半导体制造商，其封装设计和质量保证，使得 PMBT2222A,215 成为高可靠性的选择

应用场景

PMBT2222A,215 因其优异的性能参数，广泛应用于以下场景：

• 开关电源：其能够处理的高电流和电压使其特别适合用于用于开关电源设计，提供稳定的电源管理。
• 信号放大：由于其高增益特性，该三极管被广泛用于信号放大电路，尤其是在音频和射频放大器中。
• 驱动电路：在驱动LED或者其他小型电机等负载的电路中，它可以作为开关三极管使用，提供所需的电流驱动能力。
• 数字电路：适合用于数字电路中的开关元件，能够实现快速的开关切换，有效提升响应速度。

性能特点

PMBT2222A,215 的设计不仅关注电气性能，还考虑了其在高频和高温环境下的稳定性。这款三极管具有很低的电流截止状态 (ICBO)，从而减少漏电流，进而提高电源效率和整体电路性能。此外，得益于较高的周转频率，它能够支持快速的信号处理需求，特别适合于现代移动设备和通信设备中。

结论

PMBT2222A,215 是一款技术先进、性能卓越的 NPN 三极管，具有广泛的应用潜力和市场需求。为工程师和设计师提供了一个可靠、高效的选择，满足现代电子产品对小型化、功率效率和高速响应等方面的多重需求。凭借其强大的参数特性和安世（Nexperia）的信誉，PMBT2222A,215 在业内赢得了广泛认可，仍将继续推动电子设计的发展。
