S9014

产品概述：S9014 NPN 三极管

1. 引言

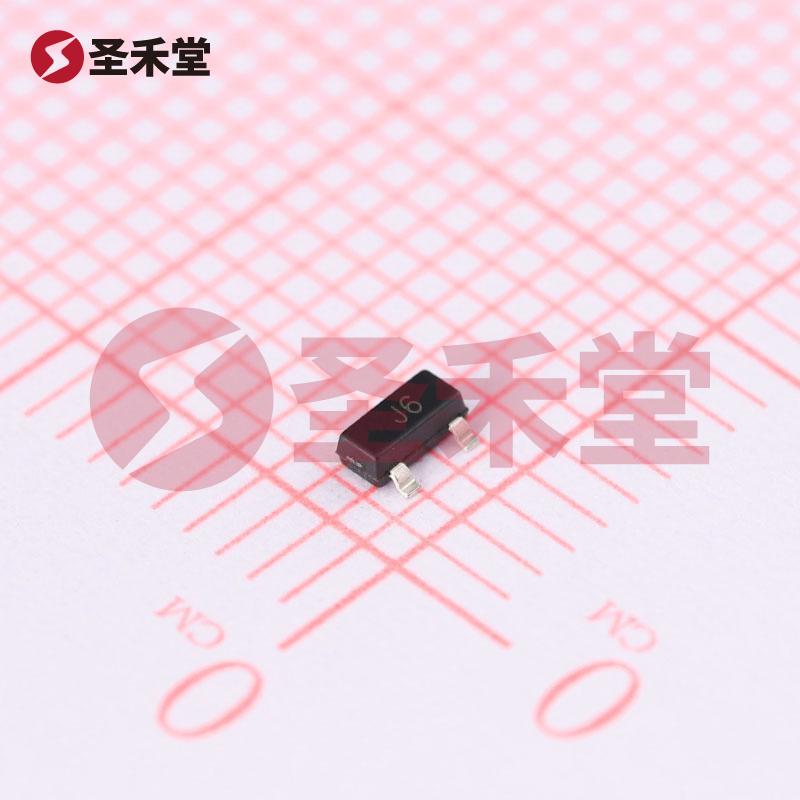

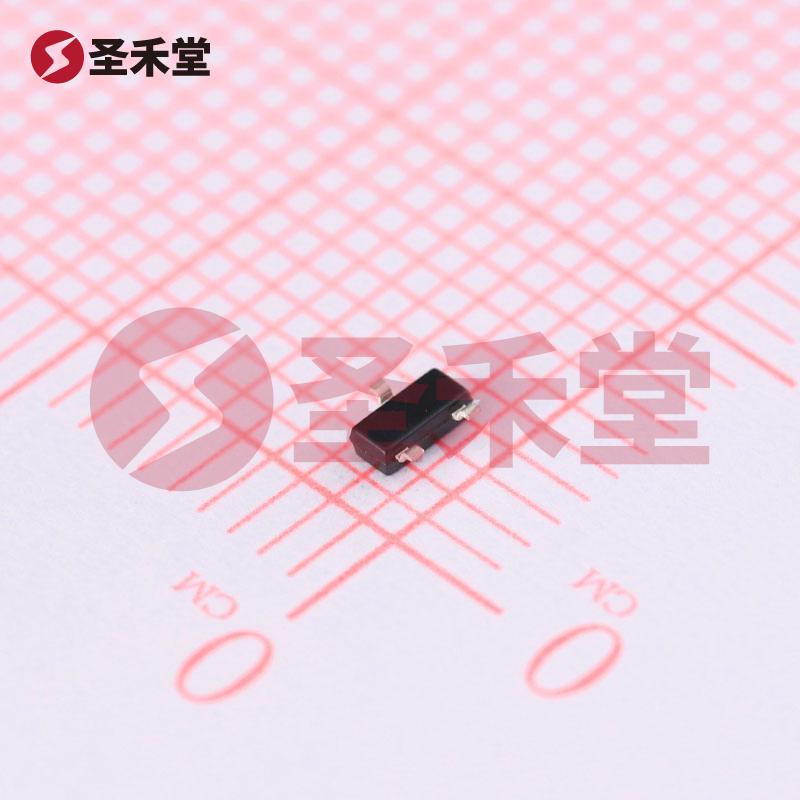

S9014 是一种常见的 NPN 型双极型晶体管 (BJT)，具有良好的电气特性和广泛的应用前景。其主要应用于小信号放大、高频开关和其他线性及开关电路中。作为江苏长电（CJ）品牌的一款产品，S9014 采用 SOT-23 封装，便于在小型电子设备中实现高效集成。

2. 主要特性

• 额定功率：200 mW
• 最大集电极至发射极电压 (Vce)：45 V
• 最大集电极电流 (Ic)：100 mA
• 工作频率：具有较高的切换频率，非常适合用于高频应用。
• 封装类型：SOT-23(SOT-23-3)，体积小，适合高密度电路设计。

3. 电气特性

S9014 的电气特性使其能够满足多种应用的要求。以下是该三极管的一些具体参数：

• 基极-发射极电流增益 (hFE)：通常在 100 至 300 之间（不同工作点可能有所不同）。
• 集电极-发射极饱和电压 (Vce(sat))：当处于饱和状态时，一般小于 0.3 V，能够有效降低功耗。
• 工作温度范围：一般可在 -55°C 至 +150°C 的范围内正常工作，确保其在不同环境条件下都能可靠工作。

4. 应用领域

S9014 的应用十分广泛，适用于下列领域：

• 信号放大：可用作音频和射频信号的放大器，增强信号强度，提供更清晰的输出。
• 开关电路：作为开关元件，S9014 憑借其快速响应时间和良好的电流控制能力，适合于各种开关应用，例如电源管理、驱动电路等。
• 传统电子产品：广泛应用于电视、收音机、音响系统等传统消费类电子产品。
• 仪器仪表：在各种测量仪器中，作为信号调理和放大器件，用以增强测量精度和灵敏度。

5. 性能优势

• 高效能：凭借其较高的功率和电流额定值，S9014 能够轻松应对大多数小信号放大和开关应用的需求。
• 体积小巧：SOT-23 封装设计使其适合在空间有限的电子设备中使用，为现代电子产品的微型化设计提供了解决方案。
• 可靠性：凭借长电的制造工艺，S9014 具备优良的电气性能和长期的使用稳定性。

6. 使用注意事项

在使用 S9014 进行电路设计时，需要考虑以下几点：

• 散热处理：虽然其功率额定为 200 mW，但在高电流和高频应用中仍需设计合理的散热措施，以防过热导致工作不稳定。
• 电源管理：确保对输入信号的准确控制，避免超出器件的极限参数，以延长其工作寿命。
• PCB 布局：采用良好的 PCB 布局设计，减少寄生电感和电容的影响，确保信号质量。

7. 结论

S9014 是一款高效、多用途的 NPN 晶体管，具有良好的性能和可靠的应用特性。其广泛的应用场景和小巧的封装设计，使其成为现代电子设备中的理想选择。随着电子技术的不断进步，S9014 仍将在信号放大和开关电路中发挥重要作用，是电子工程师们值得信赖的元器件之一。
