BC807-40

BC807-40 产品概述

一、产品简介

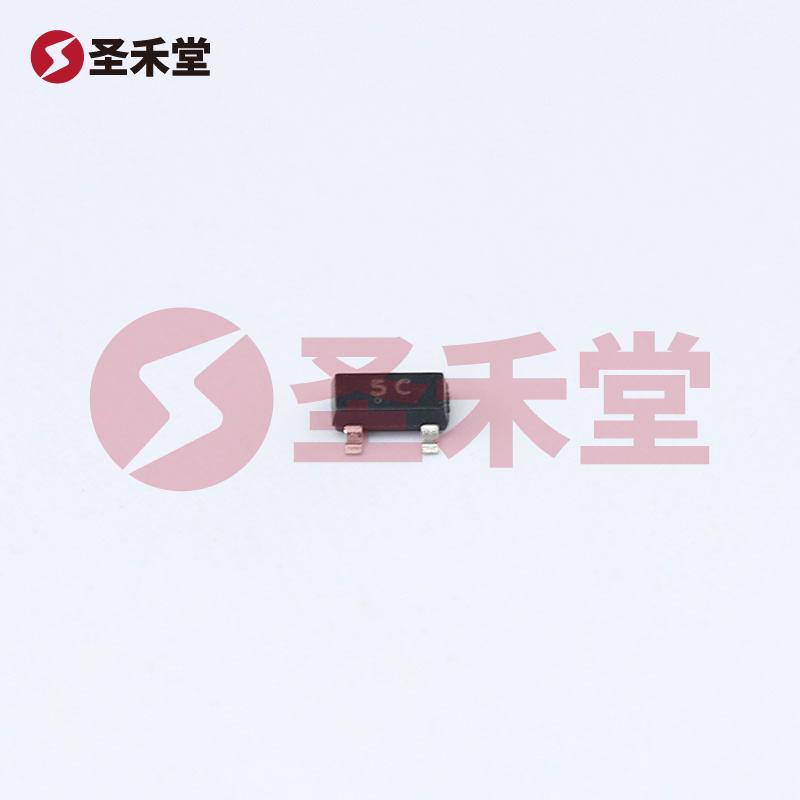

BC807-40是一款高性能的PNP型三极管，采用SOT-23封装，适用于各种低功率模拟和数字电路。该器件由中国CJ（江苏长电/长晶）公司制造，具有优良的电流放大特性和高的电气耐压能力，使其成为广泛应用于开关和线性放大应用的理想选择。

二、基本参数

• 型号：BC807-40
• 类型：PNP晶体管
• 最大集电极-发射极电压 (Vceo)：-45V
• 最大集电极电流 (Ic)：-500mA
• 直流电流增益 (HFE)：250-600
• 封装类型：SOT-23（也称SOT-23-3）

三、性能特点

1. 高电流增益：BC807-40的直流电流增益在250到600之间，提供了良好的电流放大能力，适合在各种应用场合中作为放大器或开关元件。

2. 耐电压能力：其最大集电极-发射极电压可达到-45V，适合处理中等电压的应用，能够在多种工作条件下保持良好的可靠性。

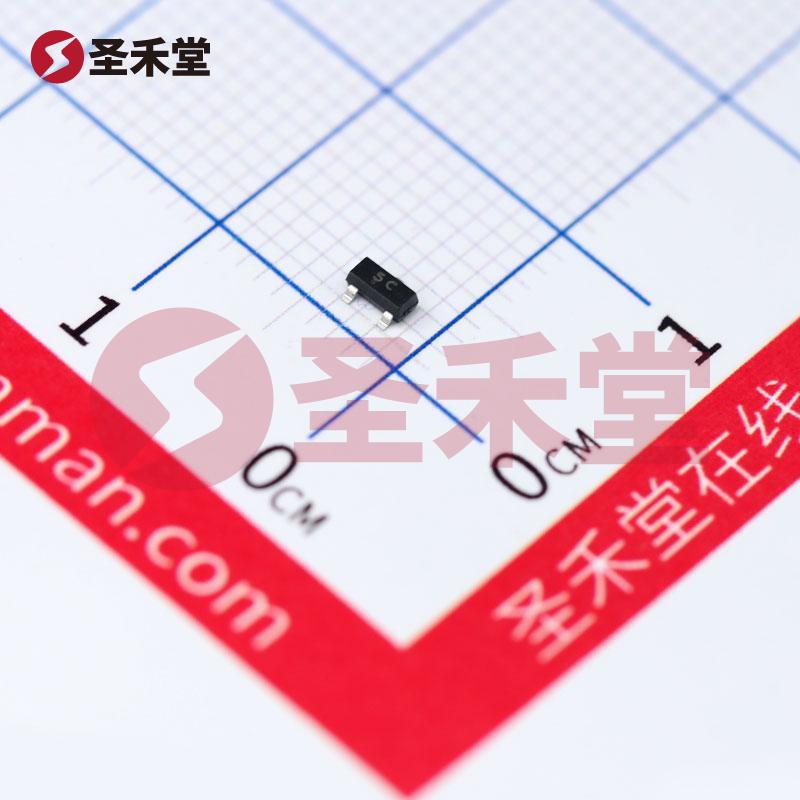

3. 小型封装：采用SOT-23封装，BC807-40的体积小、重量轻，适合用于空间受限的电路设计，尤其是在移动设备、便携式设备及紧凑型应用中表现出色。

4. 线性与开关性能：该器件在开关和线性放大中均表现良好，适合用于音频放大器、脉冲信号处理以及各种控制与开关应用。

四、应用场景

BC807-40广泛应用于多个电子产品和电路设计中，主要包含以下几个方面：

1. 开关电路：利用其高增益特性，BC807-40可用于低功耗开关电路，广泛应用于灯光控制、马达驱动等领域。

2. 线性放大器：由于其良好的频率响应特性，BC807-40也可以应用于音频放大器和信号放大器，用于音频设备、传感器信号处理等。

3. 电源管理：在电源管理电路中，BC807-40常被用于电源开关和稳压电路，可以帮助提高电源转换效率和稳定性。

4. 信号调理：应用于信号调理电路中，能够提高微小信号的幅度和品质，适用于音频信号处理以及传感器应用。

五、应用示例

在实际应用中，BC807-40可以作为音频功放电路中的输出级，或者在各种开关电路中承担负载控制的角色。例如，在LED驱动电路中，当需要通过低电平信号控制高电流LED时，使用BC807-40可以有效实现信号的放大和控制，从而确保LED的亮度稳定。此外，在微处理器的I/O端口控制中，BC807-40同样能够用作高电流开关，驱动大功率的外设。

六、设计注意事项

在使用BC807-40时，设计工程师需要考虑以下几点以确保器件的正常工作：

1. 散热设计：尽管BC807-40的功率等级不高，但在高电流工作时，仍需注意散热设计，以防止过热导致的性能下降或损坏。

2. 偏置设计：在作为放大器工作时，适当的偏置电路设计至关重要，以确保三极管能够在所需的工作区域内稳定工作。

3. 电路保护：为防止过电压和瞬态电流对器件造成损害，建议在电路中加上保护二极管和限流电阻。

七、总结

BC807-40作为一款性能卓越的PNP三极管，凭借其高电流增益能力和优异的耐压特性，满足了多种应用需求。无论是在信号放大、开关控制还是电源管理等领域，BC807-40都能提供可靠的性能，凭借其小型封装和良好的电气特性，成为电子工程师在设计电路时的热门选择。
