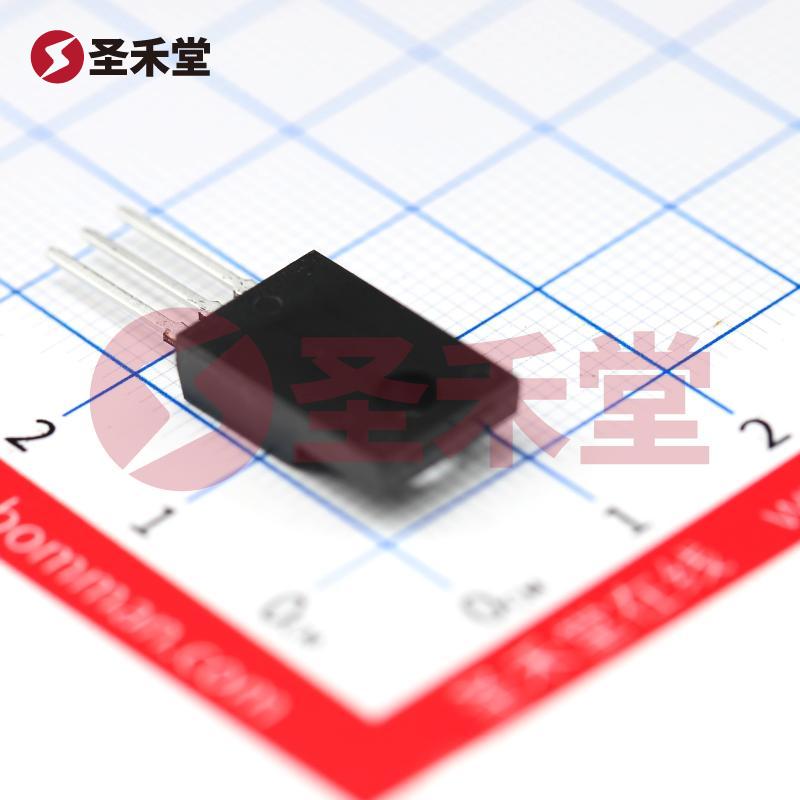

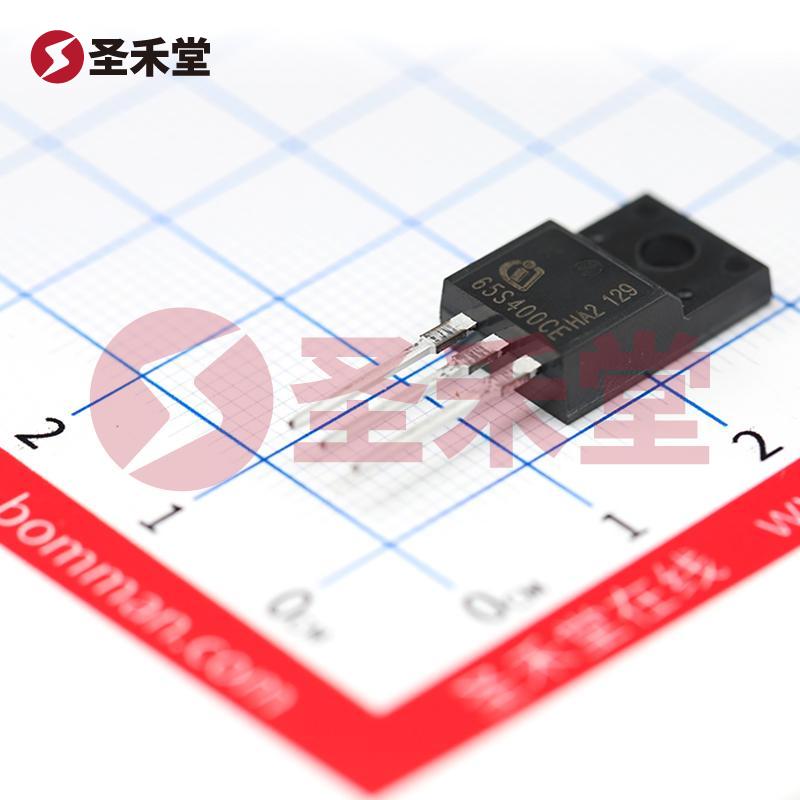

注：图像仅供参考，请参阅产品规格
IPA65R400CE
- 商品编码： BM0000536501复制
- 品牌： Infineon(英飞凌)复制
- 封装： TO-220F复制
- 包装： 编带复制
- 重量： 2.866g复制
- 描述： 场效应管(MOSFET) 31W 650V 15.1A 1个N沟道复制
IPA65R400CE参数
属性 | 参数值 |
|---|---|
| 数量 | 1个N沟道 |
| 漏源电压(Vdss) | 700V |
| 连续漏极电流(Id) | 15.1A |
| 导通电阻(RDS(on)) | 400mΩ@10V |
| 耗散功率(Pd) | 31W |
属性 | 参数值 |
|---|---|
| 阈值电压(Vgs(th)) | 3.5V |
| 栅极电荷量(Qg) | 39nC@10V |
| 输入电容(Ciss) | 710pF |
| 工作温度 | -55℃~+150℃ |
IPA65R400CE手册
IPA65R400CE概述
IPA65R400CE 产品概述
1. 引言
IPA65R400CE 是一款由英飞凌（Infineon）推出的高性能 N 沟道场效应管（MOSFET），属于 PG-TO220-3 封装系列。该器件具备额定功率为 31W，耐压高达 650V，连续漏流可达 15.1A。这使其在高压、高电流的开关电源、马达驱动、电源管理等领域表现出色。随着现代电子设备对效率和可靠性的要求不断提高，IPA65R400CE 以其出色的电气特性和可靠性，成为工业和消费类应用中的得力器件。
2. 电气特性
2.1 额定参数
- 漏极极限电压（Vds）：650V
- 最大漏极电流（Id）：15.1A
- 最大功耗（Pd）：31W
- 工作温度范围（Tj）：-40°C 到 +150°C
2.2 电气性能
IPA65R400CE 具备低导通电阻（Rds(on)），在 10V 栅极电压时导通电阻可低至 0.4Ω，从而提供高效率的电能转换，降低了功耗和热量产生，这对于散热设计非常重要。此外，该器件的反向恢复特性优良，具备较低的反向恢复电荷（Qrr），在高频开关应用中能够有效减少开关损耗，从而提高整体系统效率。
3. 封装与散热
IPA65R400CE 采用了 PG-TO220-3 封装，这种封装形式不仅提供了卓越的热性能，还便于散热器的安装。这一点在高功率应用中尤为关键。TO-220 封装的设计使 MOSFET 能够有效散热，确保器件在高负载下的可靠运行。这种封装的引脚配置和结构也为电路设计师提供了更大的灵活性，使得器件的布局和安装变得更加方便。
4. 应用场景
IPA65R400CE 适用于众多领域，包括但不限于：
- 开关电源：在电源管理中，MOSFET 有助于提高转换效率，减少待机功耗。
- 马达驱动：适合于电动机控制系统，能够高效调节电流，提升电机性能。
- 电池管理系统：在锂电池等能源管理系统中，用作功率开关，管理充放电过程。
- 电源因数校正（PFC）：在设计高效稳压电源时，MOSFET 能改善电源因数，提高系统效率。
5. 优势与考虑
5.1 优势
- 高效率：得益于低导通电阻和良好的开关特性，IPA65R400CE 可实现高效的电能转换。
- 高耐压：650V 的耐压设计使其能够处理来自工业和消费电子应用中的高电压需求。
- 良好散热能力：TO-220 封装设计可以有效管理设备运行时产生的热量，确保高可靠性。
5.2 考虑事项
虽然 IPA65R400CE 具备诸多优势，但在选用时需考虑工作环境的温度、负载条件及电路设计的工艺，确保器件在适合的条件下运行。此外，对于高频应用，需要对开关损耗进行评估，以优化电路设计。
6. 结论
IPA65R400CE 作为一款先进的 N 沟道 MOSFET，结合了高电压、高电流和低导通电阻的特点，展现出卓越的电气性能和可靠性。其广泛的应用范围使其成为电源管理和驱动技术中的重要元件。无论是工业设备还是消费电子，IPA65R400CE 都能够为设计师提供稳定、高效的解决方案，满足现代电子设备对性能和能效的双重需求。
