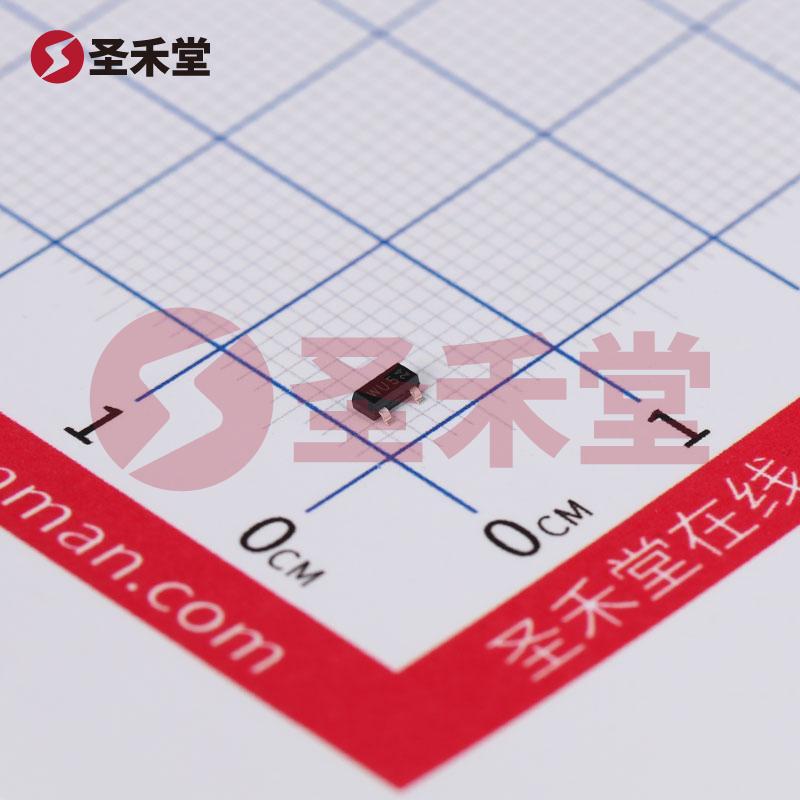

PBSS4160T,215

PBSS4160T,215 产品概述

PBSS4160T,215 是由 Nexperia（安世）制造的一款 NPN 型三极管，广泛应用于各种电子电路中。这款晶体管以其优异的电气性能和表面贴装设计在市场上崭露头角，是现代电子设备不可或缺的元器件之一。以下是对该产品的详细介绍。

1. 基本特性

PBSS4160T,215 是一款 NPN 型三极管，其集电极电流（Ic）最大值为1A，集射极击穿电压（Vce）最大值为60V。这使得它非常适合用于高电流和高电压的应用环境。其额定功率为400mW，这一数据表明在正常工作条件下，可以承受的功率范围，适合多种需要功率放大的应用。

2. 电气参数

• 集电极电流 (Ic): 最大1A，允许电流流过显著高于标准小信号三极管的能力，适合大功率输出的电路设计。
• 集射极击穿电压 (Vce): 最大60V，能够承受较高的电压，增强了其在电源电路和信号放大应用中的可靠性。
• 饱和压降 (Vce(sat)): 在100mA和1A条件下，最大饱和压降为250mV，这意味着在开启状态下能保持较低的功耗，从而提高电路的整体效率。
• 截止电流 (Ic(ex)): 最大100nA，这个特性确保在关闭时极低的漏电流，适合长时间待机的应用场合。

3. 增益与频率特性

该晶体管的直流电流增益（hFE）在0.5A和5V时的最小值为200，表示在小信号应用中能够提供良好的增益，使其适合信号放大和开关控制等应用。同时，其频率跃迁达到220MHz，表明可以在高频操作中保持良好的性能，非常适合于无线通信、射频电路和脉冲信号处理等领域。

4. 工作温度与安装方式

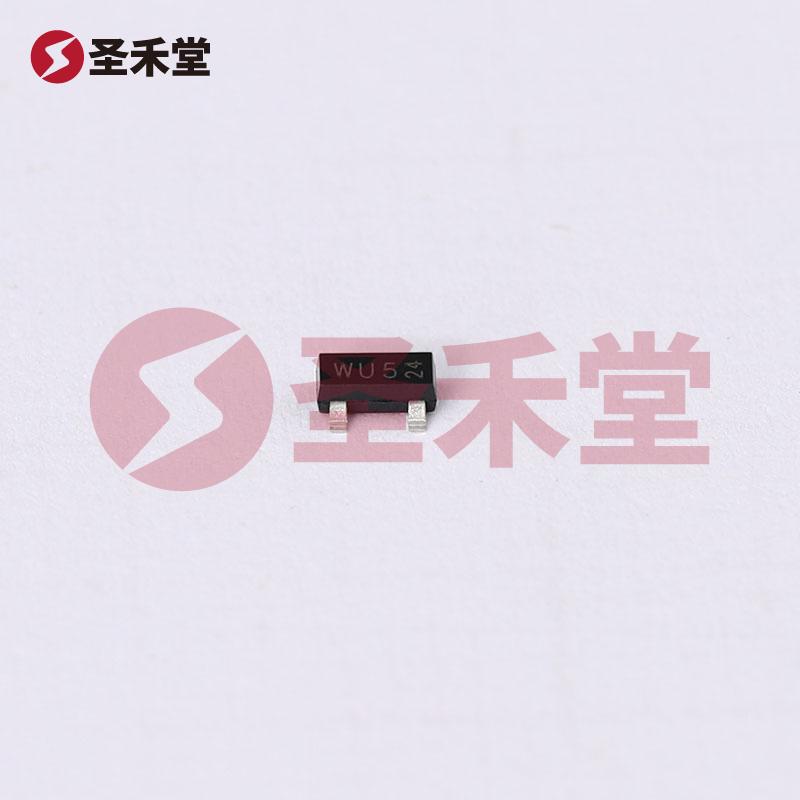

PBSS4160T,215的工作温度范围是150°C（经典热阻值），适合高温环境下的应用。其表面贴装（SMD）封装形式为SOT-23-3，兼容现代汽车和消费电子设备的小型化设计需求。表面贴装技术使其易于焊接和自动化生产，提高了生产效率，同时也使得设备的空间利用更为高效。

5. 应用场景

PBSS4160T,215 可广泛应用于各种电子领域，尤其是：

• 功率放大器: 适用于音频和射频功率放大器电路。
• 开关电源: 在DC-DC转换器中作为开关器件使用。
• 信号处理: 在无线通信、RF信号放大和处理电路中。
• 电机驱动: 可用于小功率电机控制等应用。

6. 总结

PBSS4160T,215 作为一款高性能 NPN 型三极管，凭借其优秀的电气性能、适应高温环境的能力及紧凑的封装设计，确立了其在现代电子电路中的重要地位。无论是在音频设备、通信系统，还是在各种电源管理解决方案中，均能展现其卓越的性能和可靠性。对于设计师来说，它代表了一种在高效能与小型化之间平衡的理想选择，适用于多种复杂和严苛的应用环境。
