PBSS4540Z,115 产品概述

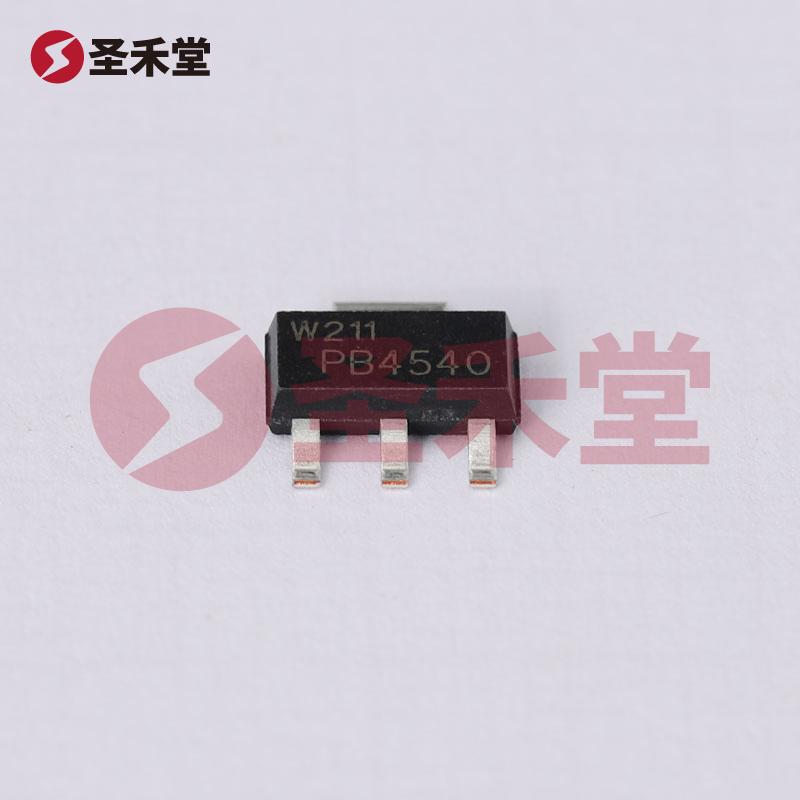

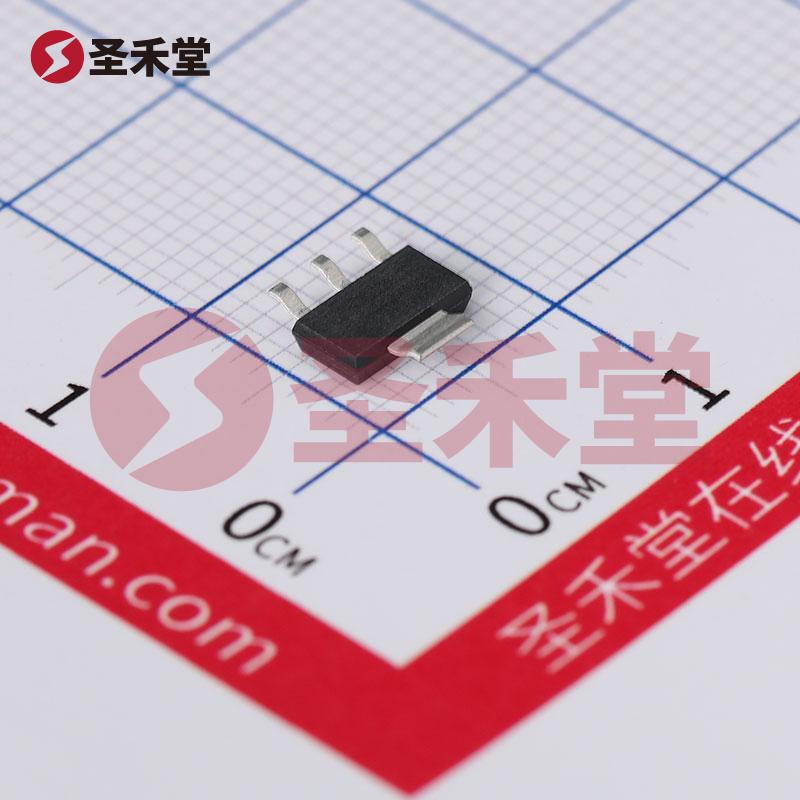

PBSS4540Z,115 是一款由 Nexperia（安世半导体）生产的高效能 NPN 晶体管，专为多种电子应用设计。该器件采用表面贴装形式（SMD），采用 SOT-223 封装（SC-73-4），易于在现代电子设备中实现高密度布局。

主要特性

1. 电流与电压规格

   • 集电极电流（Ic）最大值：5A，适合大功率应用，能够处理较高的电流负载。
   • 集射极击穿电压（Vceo）：最大 40V，为器件提供可靠的工作电压范围，适合高电压环境。

2. 饱和压降

   • Vce 饱和压降: 355mV @ 500mA 和 5A，表明在高工作电流时，该器件的能量损耗较低，提升了整体效率。

3. 直流电流增益（hFE）

   • 最小值: 250 @ 2A, 2V，确保在高电流下仍具备良好的放大效能，能够满足大多数信号放大应用的需求。

4. 功率处理能力

   • 最大功率: 2W，支持多种功率配置，广泛适用于内置功率放大、开关电源和其他相关应用。

5. 频率响应

   • 跃迁频率: 130MHz，显示出该晶体管具备较好的高频特性，适合对信号迅速响应的应用场景，如 RF 电路。

6. 工作温度

   • TJ: 150°C，适应恶劣的工作环境，保证在高温条件下依然稳定工作。

应用领域

PBSS4540Z,115 的设计使其适用于多种应用，包括但不限于：

• 开关电源：该晶体管的高集电极电流和较低的饱和压降，使其成为高效开关电源设计的理想选择。
• 无线通讯：得益于较高的频率响应和增益特性，PBSS4540Z,115 可用于 RF 放大器和其他无线通讯设备中。
• 电机驱动：该器件能够满足电机启动和运行中较高的电流需求，适合各类电机控制器中使用。
• 传感器接口：在传感器应用中，良好的电流放大能力使其适合作为信号处理元件，确保有效的数据采集和处理。

封装与安装

PBSS4540Z,115 的 SOT-223 封装（SC-73-4）提供了小型化和轻量化的解决方案，符合现代电子设备的小型化趋势。其表面贴装类型（SMD）便于自动化生产，提高了组装效率，同时降低了生产成本。

总结

PBSS4540Z,115 是一款兼具高性能与高可靠性的 NPN 晶体管，其电流和电压能力使其在各种应用中表现出色。无论是用于电源管理、信号放大，还是在工业控制系统中，该器件均表现出了卓越的性能与灵活性。结合其较高的工作温度范围和优异的频率响应，使得 PBSS4540Z,115 在现代电子设计中成为极具吸引力的选择，为工程师们提供了丰富的设计可能性。
