PBSS5140U,115

PBSS5140U,115 产品概述

PBSS5140U,115 是由 Nexperia（安世）公司生产的一款高性能PNP型双极型晶体管 (BJT)，其设计用于各种电子电路中，特别是需要高电流和高频率的应用。该型号的晶体管在小型化、高效能的电子产品中具备广泛的应用潜力，如开关电路、放大器电路以及其他需要快速反应的信号处理场景。

关键规格

1. 电气特性：

   • 最大集电极电流 (Ic)：1A，适合中等功率的驱动。
   • 集电极截止电流 (ICBO)：最大值为100nA，显示了该器件在关闭状态下极低的漏电流特性。
   • 能承受的最大功率：350mW，保证了在不同负载条件下的可靠性。
   • 集射极击穿电压 (Vce)：最大40V，这一规格意味着它能够承受较高的电压，适合多个不同的电源电压应用。

2. 工作温度范围：

   • 工作温度可达150°C（TJ），适用于高温环境中的工作，这为其在汽车电子和工业自动化应用提供了理想条件。

3. 频率特性：

   • 跃迁频率：150MHz，适合高频率信号放大或切换，广泛应用于高频放大器和射频电路设计中。

4. 增益特性：

   • DC电流增益 (hFE)：在100mA和5V下，hFE的最小值为300，提供了良好的电流放大能力，确保了信号的有效传输。

5. 压降特性：

   • 饱和压降 (Vce(sat))：不同的集电极电流和基极电流条件下，最大饱和压降为500mV，尤其在100mA和1A时表现良好，显示了该器件在切换状态下的低损耗特性。

封装和安装

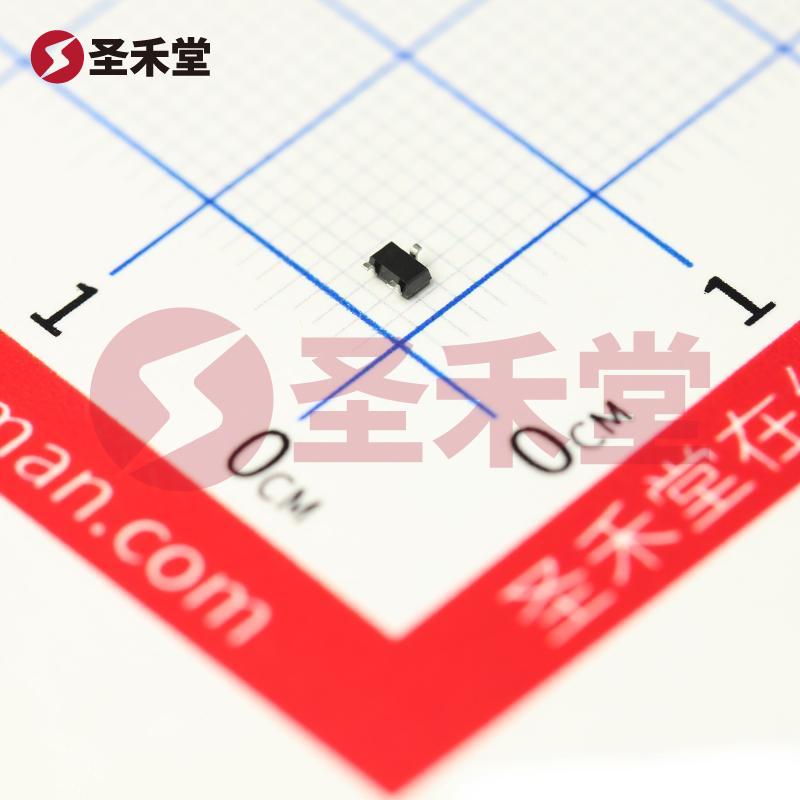

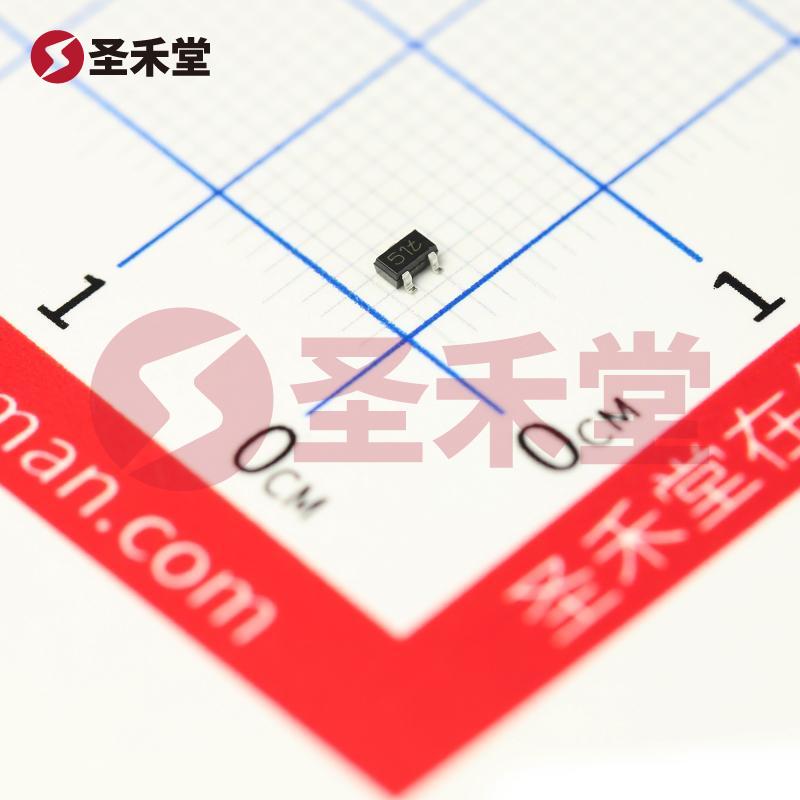

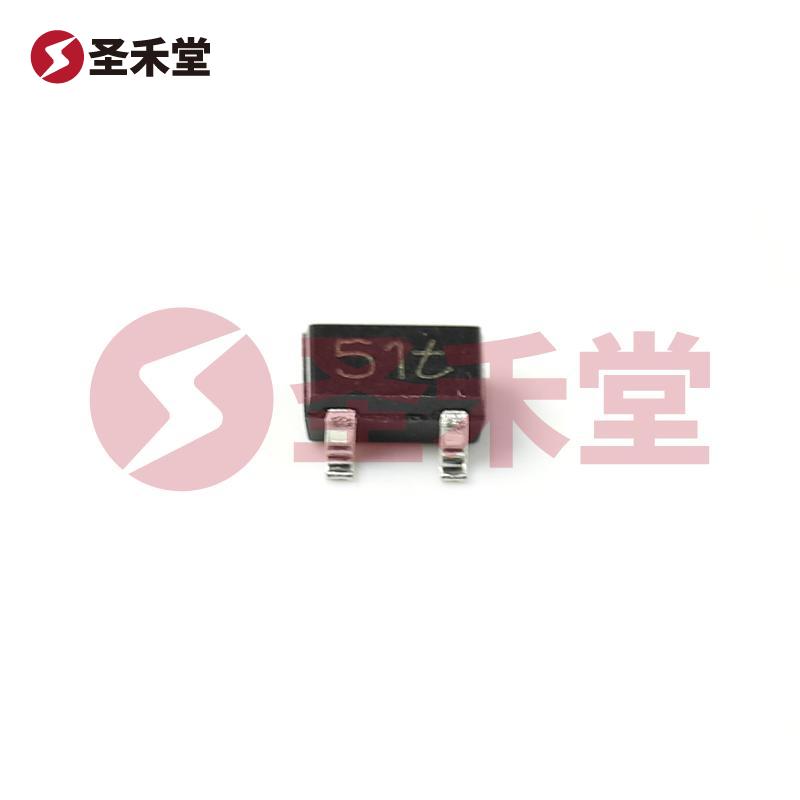

PBSS5140U,115 采用 SC-70-3（SOT-323-3）封装，这种表面贴装型的设计使得该晶体管能够在空间有限的电路板上实现高效配置，满足现代电子设计对于紧凑性和性能的双重需求。小型封装的使用不仅有助于电路的整体小型化，同时也降低了电路的寄生电容及电感，从而提高了高频性能。

应用场景

PBSS5140U,115 的高性能特性及耐用性使其广泛应用于以下领域：

• 消费电子产品：如手机、音响设备和便携式电子设备中的信号放大和开关控制。
• 工业自动化设备：用于驱动继电器和阀门的开关应用。
• 汽车电子：高温环境下的电源管理和信号处理，提高系统的稳定性。
• 射频(无线电)和通讯设备：高频信号放大，适用于各种无线通讯需求。

总结

总的来说，PBSS5140U,115 是一款具有卓越表现和广泛适用性的PNP型晶体管，其高电流增益、低饱和压降和优异的频率响应使其成为各种电子应用中的理想选择。它在现代电子产品开发中，不仅提供了可靠的性能，还能够在高温和高频条件下稳定运行。无论是在开发新的消费电子设备，还是在传统的工业应用中，PBSS5140U,115 都是电子设计师们值得信赖的选择。
