天成-内置IC灯驱合一幻彩LED灯珠

自内置IC系列的LED灯珠登上舞台，其强大的功能性和多样性快速获得市场认可，越来越多的各类电子产品和场景应用也开始注重氛围调光效果的设计。市面上常见的内置IC灯珠多为SMD形式的封装。当然因为应用场景和要求不同，也有直插，模顶形式的封装。随着LED和IC相关技术的不断更新，内置IC幻彩灯珠也会发展成各式各样的表现形式，百花齐放。

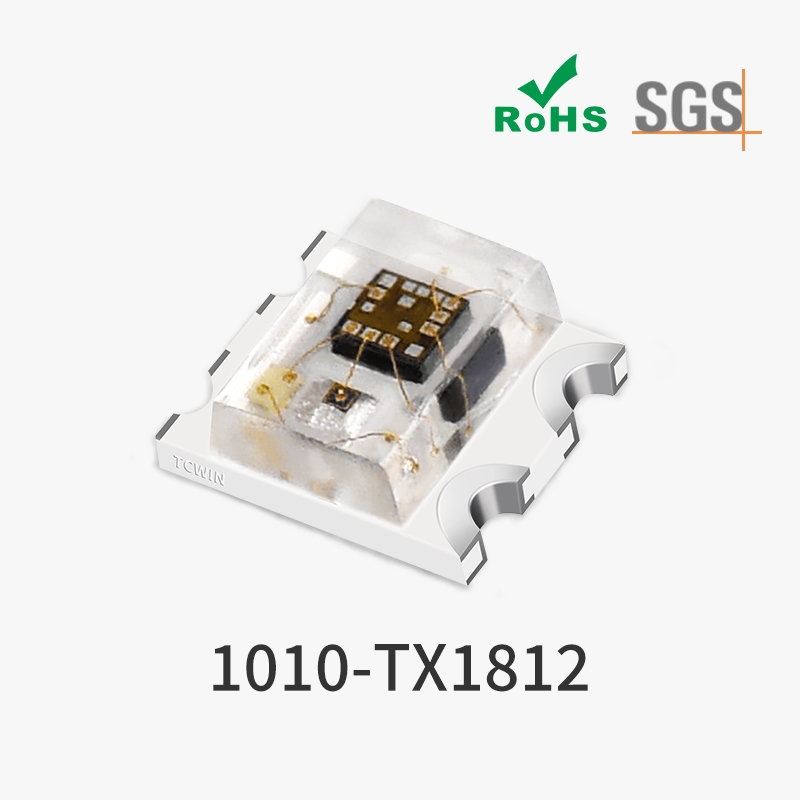

SMD封装的内置IC灯珠常见型号为：5050,3838，3535,3528，2528,2020,1515,1010，0708，4018侧发光等等，其中以RGB幻彩效果居多，白光，单色光，恒流恒压，四合一类较为小众

内置IC幻彩灯珠以IC为驱动，和外置MUC一样，内部集成封装的控制IC决定了内置IC灯珠的功能性，根据市场流通度和使用量至此大致已经形成了几款固定功能性的差别，功能性不同可根据以下参数进行分类：

• 电压：5v/12v；
• 电流：5ma/9ma/12ma；
• 功能性：恒压恒流/快慢自闪（不可编控）/单点单控/断点续传；
• 数据协议：归零码/归一码（二进制信息的编码，用极性不同的脉冲分别表示二进制的“1”和“0”，在脉冲结束之后要维持一段时间的零电平。如：归零码为码元中间的信号回归到0电平）
• 可调灰度等级：256级/65536级。

内置IC灯珠是一个集控制电路与发光电路于一体的智能外控 LED 光源。除了快慢自闪相似固定程序，都可以通过外接总控系统中心进行编程设计，LED内置IC每个元件即为一个像素点。实现了单点单控的基本功能。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度 RC 振荡器，输出驱动采用专利 PWM 技术，有效保证了像素点内光的颜色高一致性。这里存在一个常见的使用误区，部分客户在前期测试时，会发现上电不亮，乱码，不受控的情况，可供编程的内置IC灯珠，排除线路设计不合理，电流供电问题和灯珠异常，应该匹配灯珠IC相应的控制协议进行编程控制，目前市面上的控制器厂家技术都很成熟，可以找到内置IC灯珠相应的控制器进行匹配。

内置IC的特性：

• LED 内部集成高质量外控单线串行级联恒流 IC；
• 控制电路与芯片集成在SMD发光元器件中构成一个完整的外控像素点,色温效果均匀且一致性高；
• 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加；
• 内置上电复位和掉电复位电路，上电不亮灯；
• 灰度调节电路（256/65536级灰度可调）；
• 红光驱动特殊处理，配色更均衡；
• 单线数据传输，可无限级联；
• 整形转发强化技术，两点间可不加电容；
• 数据传输频率可达800Kbps，当刷新速率 30 帧/秒时级联数不小于1024点；
• 采用高压功率 CMOS 工艺；
• 断点续传系列产品设计有双输入串行级联接口(DIN. FDIN.)；
• 断点续传系列产品单颗IC或灯珠损坏不影响后续数据。

内置IC灯珠内封元器件较多，所需工艺也极为精密，属于精密元器件，在对内置IC灯珠进行生产加工过程中，应该严格按照内置IC灯珠的作业指导书进行有序生产加工。

未来LED灯珠的发展也应该是更趋向于功能性，在细分领域进行专业功能性延展。植物生长，美容医疗，户外亮化，家居照明等所侧重于LED灯珠的要求各不相同。内置IC灯驱合一灯珠可以说是传统LED灯珠的升级版，继承了LED节能高效，使用便利，适应性强等特点。进升为从外控驱动到更为先进便利的内控时代。使得它所发挥的功能面更为全面，从常规的幻彩灯条灯带，到各类电子调光，夜灯呼吸灯设计，内置IC灯珠正给轻工业电子带来越来越多的便利和灵感。
