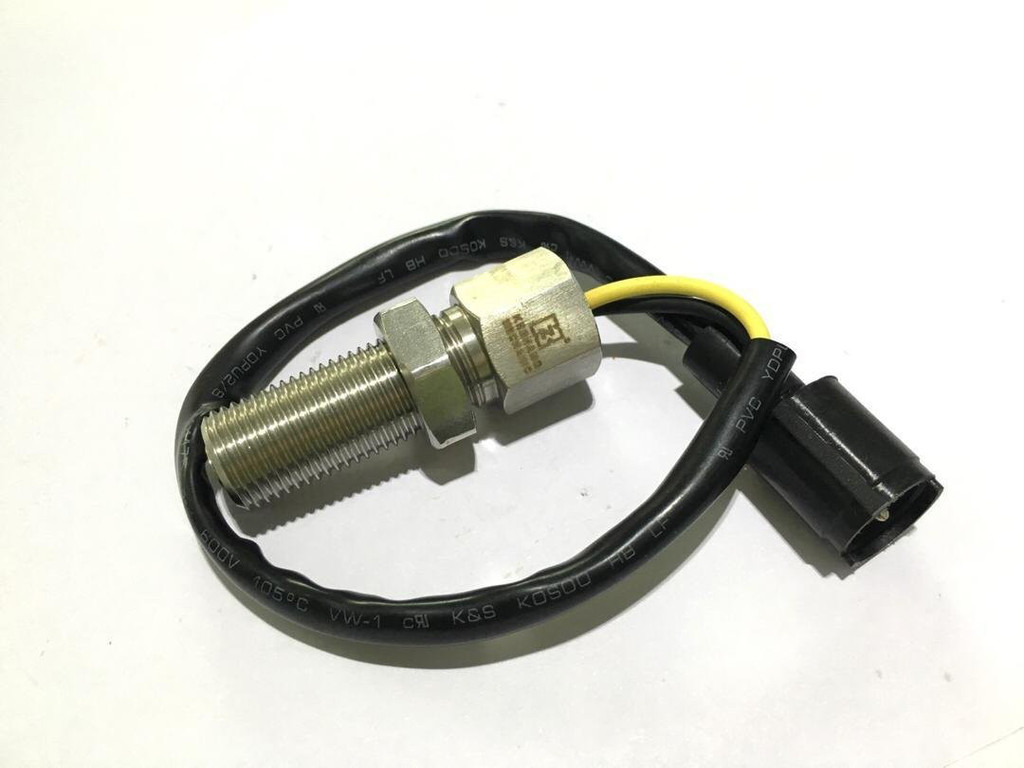

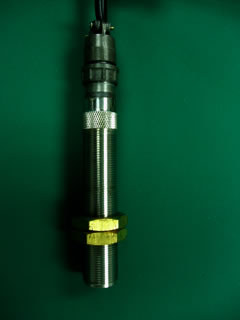

<p>　&nbsp; &nbsp; 变磁阻式传感器（又称自感式电感传感器）属于电感式传感器的一种。它是利用线圈自感量的变化来实</p>
<p>现测量的，它由线圈、铁芯和衔铁三部分组成。</p>
<p>　　铁芯和衔铁由导磁材料如硅钢片或坡莫合金制成，在铁芯和衔铁之间有气隙，传感器的运动部分与衔铁</p>
<p>相连。当被测量变化时，使衔铁产生位移，引起磁路中磁阻变化，从而导致电感线圈的电感量变化，因此只要</p>
<p>能测出这种电感量的变化，就能确定衔铁位移量的大小和方向。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-18/fd8a1acee7574334b78b9d70c78e01cf-bWNldV8zMTY3NDk4Mzc1MTYzNzIyMTc3MjM4NS5qcGc.jpg" width="249" height="332" /></p>
<p>&nbsp;</p>
<h2><span style="font-size: 14pt;">变磁阻式传感器的特点</span></h2>
<p>　　1、结构简单：工作中没有活动电接触点，因而比电位器工作可靠，寿命长。</p>
<p>　　2、灵敏度高分辨率大：能测出0.01um甚至更小的机械位移变化，能感受小到0.1的微小角度变化，传感器</p>
<p>的输出信号强，<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>灵敏度一般每一毫米可达数百毫伏，因此有利于信号的传输与放大。</p>
<p>　　3、重复性好线信度优良：在一定位移范围内，输出特性的线性度好，并且比较稳定，高精度的变磁组式</p>
<p>传感器，非线性误差仅0.1%。</p>
<p>　　4、缺点：存在交流零位信号，不易于高频动态测量。</p>

变磁阻式传感器（又称自感式电感传感器）属于电感式传感器的一种。它是利用线圈自感量的变化来实  现测量的，它由线圈、铁芯和衔铁三部分组成

变磁阻式传感器的特点

<h2><span style="font-size: 14pt;">&nbsp; &nbsp; &nbsp; &nbsp;线速度传感器原理</span></h2>
<p>　　线速度传感器是用来测量直线运动速度的传感器，它的输出电压和被测物体运动速度成线性关系，因而它</p>
<p>被广泛用于航空、兵器、机械、仪器仪表、地质石油、核工业等部门的自动控制和自动测量。该传感器具有极</p>
<p>高的频率响应，可检测小模数齿轮和其它物体的转速，具有稳定的工作性能。输出为方波信号，能实现远距离</p>
<p>传输。有双路相位差信号输出，可测量物体的正、反转，能替代旋转编码器。</p>
<p>　　绝对式线速度传感器在动态检测和控制领域应用前景广泛，且具有重要意义。为保证绝对式线速度传感器</p>
<p>的测量精度及量值传递的准确，必须采用适当的方法对其进行标定。但是，由于绝对式线速度传感器以大地为</p>
<p>参照物，因此对其进行精确的标定时位移测量困难，具有标定时间长和一次标定消耗能量高的缺点。</p>
<h2><span style="font-size: 14pt;">　　线速度传感器功能特点</span></h2>
<p>　　型线速度传感器具有结构简单可靠，不用外加<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%BA%90">电源</a>|稳压器，频率响应好，输出灵敏度高，测量范围大，抗</p>
<p>干扰能力强等优点，它的输出直流电压可直接由高输入阻抗的直流电压表显示。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-18/8db6a8a7394e4c3786661a9a80cca527-bWNldV82NzUxNTAyOTc0MTYzNzIyMTI1ODY4Mi5qcGc.jpg" width="383" height="383" /></p>
<p>&nbsp;</p>
<h2><span style="font-size: 14pt;">　　线速度传感器应用</span></h2>
<p>　　线速度传感器被广泛用于自动控制和自动测量。常用部门的应用如下：</p>
<p>　　1.航空</p>
<p>　　2.兵器</p>
<p>　　3.机械</p>
<p>　　4.仪器仪表</p>
<p>　　5.地质石油</p>
<p>　　6.核工业</p>

线速度传感器是用来测量直线运动速度的传感器，它的输出电压和被测物体运动速度成线性关系，因而它  被广泛用于航空、兵器、机械、仪器仪表、地质石油、核工业等部门的自动控制和自动测量

线速度传感器原理

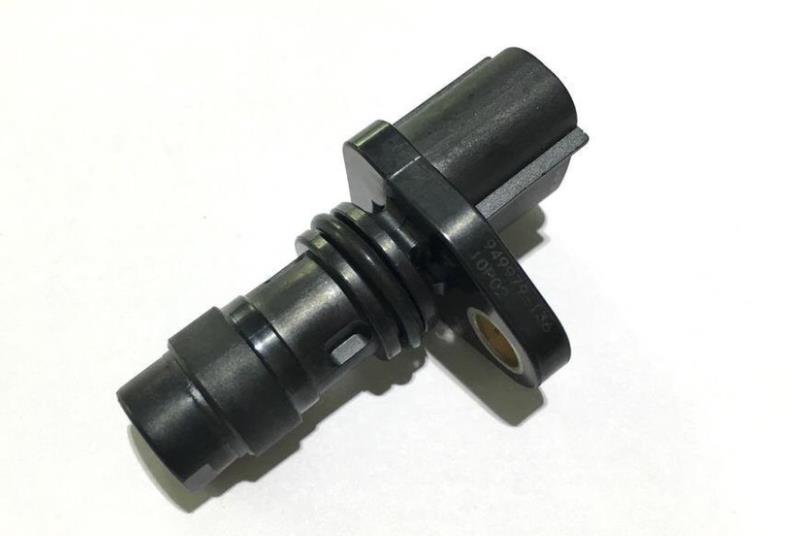

<p>&nbsp; &nbsp; &nbsp; &nbsp;转速传感器大致分为电涡流式、磁电式、霍尔式和磁阻式四种类型。其中，磁电式转速传感器是被动式转</p>
<p>速传感器，又称无源转速传感器；相对应的，电涡流式、霍尔式和磁阻式转速传感器是主动式转速传感器，也</p>
<p>称有源转速传感器，有一个电源电路为传感器提供外部电压供电，在外部供电无法提供时，主动式转速传感器</p>
<p>将无转速信号产生。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;转速信号的采集过程实际上可以看作是对旋转件的测速过程。转速测量常用的电涡流式和磁电式等也曾应</p>
<p>用于汽车轮速信号的测量。相比较而言，电涡流式转速传感器工作可靠，信号强，容易实现转速测量，价格适</p>
<p>中，受环境因素（如温度、水、油污、各种粉尘等）的影响较小，基于以上优点，电涡流式转速传感器在转速</p>
<p>信号的采集中应用广泛。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-18/1564d859a4c446c58984ebdd3a18ae2d-bWNldV8zMzgyNTM3MjYzMTYzNzIyMDYzMzc2NS5qcGc.jpg" width="377" height="282" /></p>
<p>&nbsp;</p>
<h2><span style="font-size: 14pt;">转速传感器工作原理</span></h2>
<p>&nbsp; &nbsp; &nbsp; &nbsp;当主动轴旋转时，主动轴带动皮带，进行物料输送。皮带在输送的过程中，会出现打滑的现象，产生主动</p>
<p>轴旋转，皮带却不跟转，最终引发皮带断裂，给设备造成损失。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;我方现针对这种情况，提出一套带式过滤机上安装两个传动装置，一个传动装置安装在主动轮上，由主动</p>
<p>轮带动传动装置，传动装置连动齿轮，通过测量齿轮的转速进而得出主动轮的转速；另一个传动装置由皮带带</p>
<p>动传动装置，同时传动装置通过轴承带动齿轮，通过测量齿轮的转速来反应皮带的转速。最终根据测量到主动</p>
<p>轮和皮带的转速进行比较，当皮带转速低于一定值时，即进行报警，同时输出开关量。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;大多数都输出脉冲信号（近似正弦波或矩形波）。针对脉冲信号测转速的方法有：频率积分法（也就是F/V</p>
<p>转换法，其直接结果是电压或<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>），和频率运算法（其直接结果是数字）。在自动化技术中，旋转运动速度</p>
<p>测量较多，而且直线运动速度也经常通过旋转速度间接测量。直流测速发电机可以将旋转速度转变成电信号。</p>
<p>测速机要求输出电压与转速间保持线性关系，并要求输出电压陡度大，时间及温度稳定性好。测速机一般可分</p>
<p>为直流式和交流式两种。旋转式速度传感器与运动物体直接接触。当运动物体与旋转式速度传感器接触时，摩</p>
<p>擦力带动传感器的滚轮转动。装在滚轮上的转动脉冲传感器，发送出一连串的脉冲。每个脉冲代表着一定的距</p>
<p>离值，从而就能测出线速度。电磁感应式，在转动的轴上安装齿轮，外侧是电磁线圈，转动是由于轮齿间隙通</p>
<p>过，得到方波变化的电压，再推算出转速。旋转式速度传感器与运动物体无直接接触，叶轮的叶片边缘贴有反</p>
<p>射膜，流体流动时带动叶轮旋转，叶轮每转动一周光纤传输反光一次，产生一个电脉冲信号。可由检测到的脉</p>
<p>冲数，计算出速度。</p>

转速传感器大致分为电涡流式、磁电式、霍尔式和磁阻式四种类型

转速传感器的工作原理

<p>&nbsp; &nbsp; &nbsp; &nbsp;转速传感器由磁敏电阻作感应元件，是新型的转速传感器。核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低，功能更完善。通过与其它类型齿转速传感器的输出波形对比，所测到转速的误差极小以及线性特性具有很好的一致性。感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。</p>
<h2><span style="font-size: 14pt;">转速传感器的类型</span></h2>
<p><strong>一．&ensp;光电式转速传感器&ensp;</strong></p>
<p>光电式转速传感器对转速的测量，主要是通过将光线的发射与被测物体的转动相关联，再以光敏元件对光线的进行感应来完成的。光电式转速传感器从工作方式角度划分，分为透射式光电转速传感器和反射式光电转速传感器两种。&ensp;</p>
<p>1、投射式光电转速传感器&ensp;</p>
<p>投射式光电转速传感器设有读数盘和测量盘，两者之间存在间隔相同的缝隙。投射式光电转速传感器在测量物体转速时，测量盘会随着被测物体转动，光线则随测量盘转动不断经过各条缝隙，并透过缝隙投射到光敏元件上。&ensp;</p>
<p>投射式光电转速传感器的光敏元件在接收光线并感知其明暗变化后，即输出电流脉冲信号。投射式光电转速传感器的脉冲信号，通过在一段时间内的计数和计算，就可以获得被测量对象的转速状态。</p>
<p>2、反射式光电转速传感器&ensp;</p>
<p>反射式光电转速传感器是通过在被测量转轴上设定反射记号，而后获得光线反射信号来完成物体转速测量的。反射式光电转速传感器的光源会对被测转轴发出光线，光线透过透镜和半透膜入射到被测转轴上，而当被测转轴转动时，反射记号对光线的反射率就会发生变化。&ensp;</p>
<p>反射式光电转速传感器内装有光敏元件，当转轴转动反射率增大时，反射光线会通过透镜投射到光敏元件上，反射式光电转速传感器即可发出一个脉冲信号，而当反射光线随转轴转动到另一位置时，反射率变小光线变弱，光敏元件无法感应，即不会发出脉冲信号。</p>

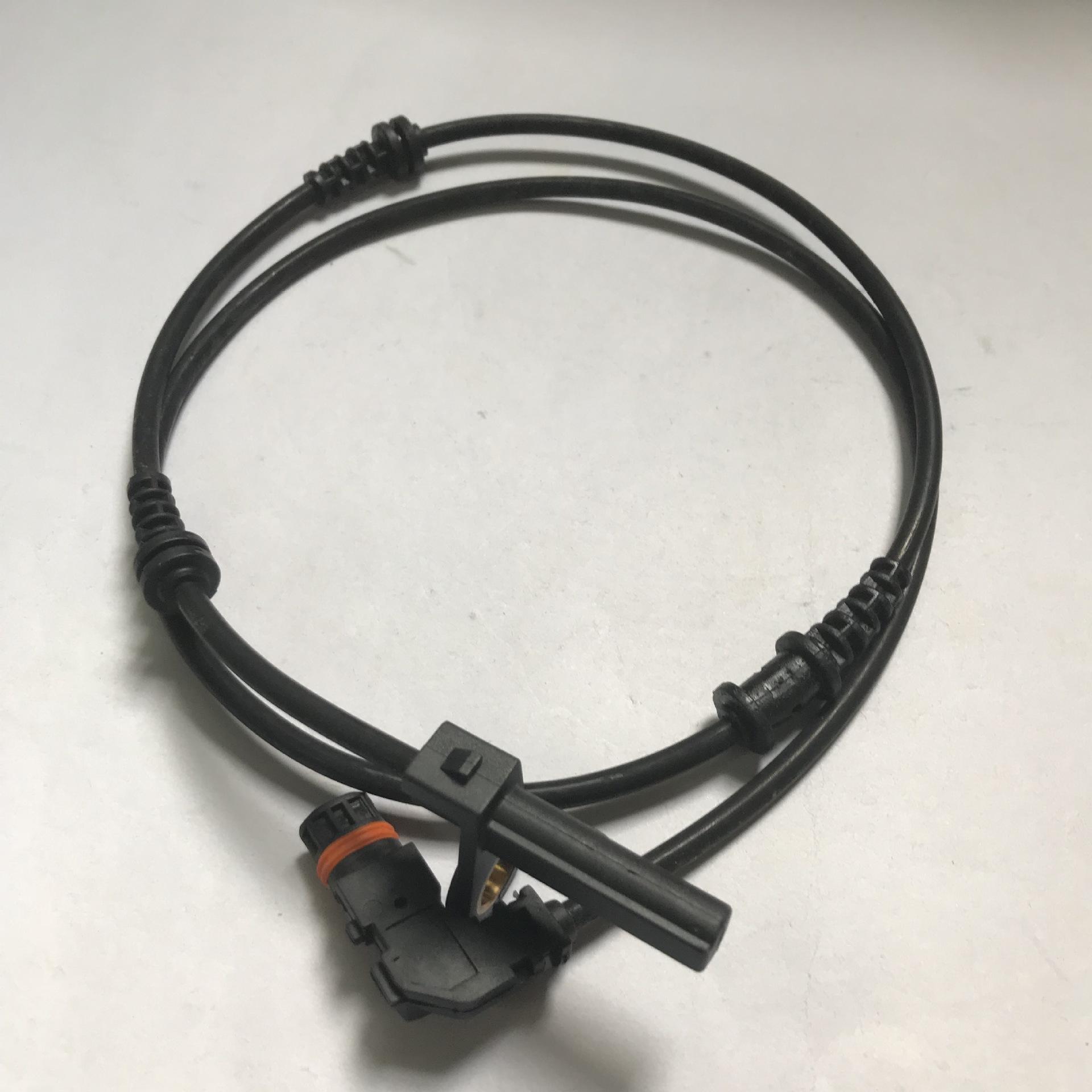

<p><strong>二、变磁阻式转速传感器&ensp;</strong></p>
<p>它属于变磁阻式传感器。变磁阻式传感器的三种基本类型，电感式传感器、变压器式传感器和电涡流式传感器都可制成转速传感器。电感式转速传感器应用较广，它利用磁通变化而产生感应电势，其电势大小取决于磁通变化的速率。这类传感器按结构不同又分为开磁路式和闭磁路式两种。开磁路式转速传感器结构比较简单，输出信号较小，不宜在振动剧烈的场合使用。闭磁路式转速传感器由装在转轴上的外齿轮、内齿轮、线圈和永久磁铁构成。内、外齿轮有相同的齿数。当转轴连接到被测轴上一起转动时，由于内、外齿轮的相对运动，产生磁阻变化，在线圈中产生交流感应电势。测出电势的大小便可测出相应转速值。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-18/e3cb40c974dc46b0962e50550a34c44e-bWNldV85NDA1MzM2MDIxNjM3MjE5OTk0ODQyLmpwZw.jpg" width="338" height="254" /></p>
<p>&nbsp;</p>
<p><strong>三．电容式转速传感器</strong></p>
<p>它属于电容式传感器，有面积变化型和介质变化型两种。&ensp;</p>
<p>1、面积变化型&ensp;</p>
<p>电容式转速传感器由两块固定金属板和与转动轴相连的可动金属板构成。可动金属板处于电容量最大的位置，当转动轴旋转180&deg;时则处于电容量最小的位置。电容量的周期变化速率即为转速。可通过直流激励、交流激励和用可变电容构成振荡器的振荡槽路等方式得到转速的测量信号。</p>
<p>2、介质变化型&ensp;</p>
<p>介质变化型是在电容器的两个固定电极板之间嵌入一块高介电常数的可动板而构成的。可动介质板与转动轴相连，随着转动轴的旋转，电容器板间的介电常数发生周期性变化而引起电容量的周期性变化，其速率等于转动轴的转速。&ensp;</p>
<p>图中齿轮外沿面作为电容器的动极板，当电容器定极板与齿顶相对时，电容量最大，而与齿隙相对时，电容量最小。因此，电容量的变化频率应与齿轮的转频成正比。</p>
<p><strong>四、霍尔转速传感器&ensp;</strong></p>
<p>霍尔转速传感器的主要工作原理是霍尔效应，也就是当转动的金属部件通过霍尔传感器的磁场时会引起电势的变化，通过对电势的测量就可以得到被测量对象的转速值。霍尔转速传感器的主要组成部分是传感头和齿圈，而传感头又是由霍尔元件、永磁体和电子电路组成的。&ensp;</p>
<p>1、霍尔转速传感器的工作原理&ensp;</p>
<p>霍尔转速传感器在测量机械设备的转速时，被测量机械的金属齿轮、齿条等运动部件会经过传感器的前端，引起磁场的相应变化，当运动部件穿过霍尔元件产生磁力线较为分散的区域时，磁场相对较弱，而穿过产生磁力线较为几种的区域时，磁场就相对较强。&ensp;</p>
<p>霍尔转速传感器就是通过磁力线密度的变化，在磁力线穿过传感器上的感应元件时，产生霍尔电势。霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。&ensp;</p>
<p>2、霍尔转速传感器的测量方法&ensp;</p>
<p>霍尔转速传感器的测量必须配合磁场的变化，因此在霍尔转速传感器测量非铁磁材质的设备时，需要事先在旋转物体上安装专门的磁铁物质，用以改变传感器周围的磁场，这样霍尔转速传感器才能准确的捕捉到物质的运动状态。&ensp;</p>
<p>霍尔转速传感器主要应用于齿轮、齿条、凸轮和特质凹凸面等设备的运动转速测量。高转速磁敏电阻转速传感器除了可以测量转速以外，还可以测量物体的位移、周期、频率、扭矩、机械传动状态和测量运行状态等。&ensp;</p>
<p>霍尔转速传感器目前在工业生产中的应用很是广泛，例如电力、汽车、航空、纺织和石化等领域，都采用霍尔转速传感器来测量和监控机械设备的转速状态，并以此来实施自动化管理与控制。&ensp;</p>

转速传感器的类型

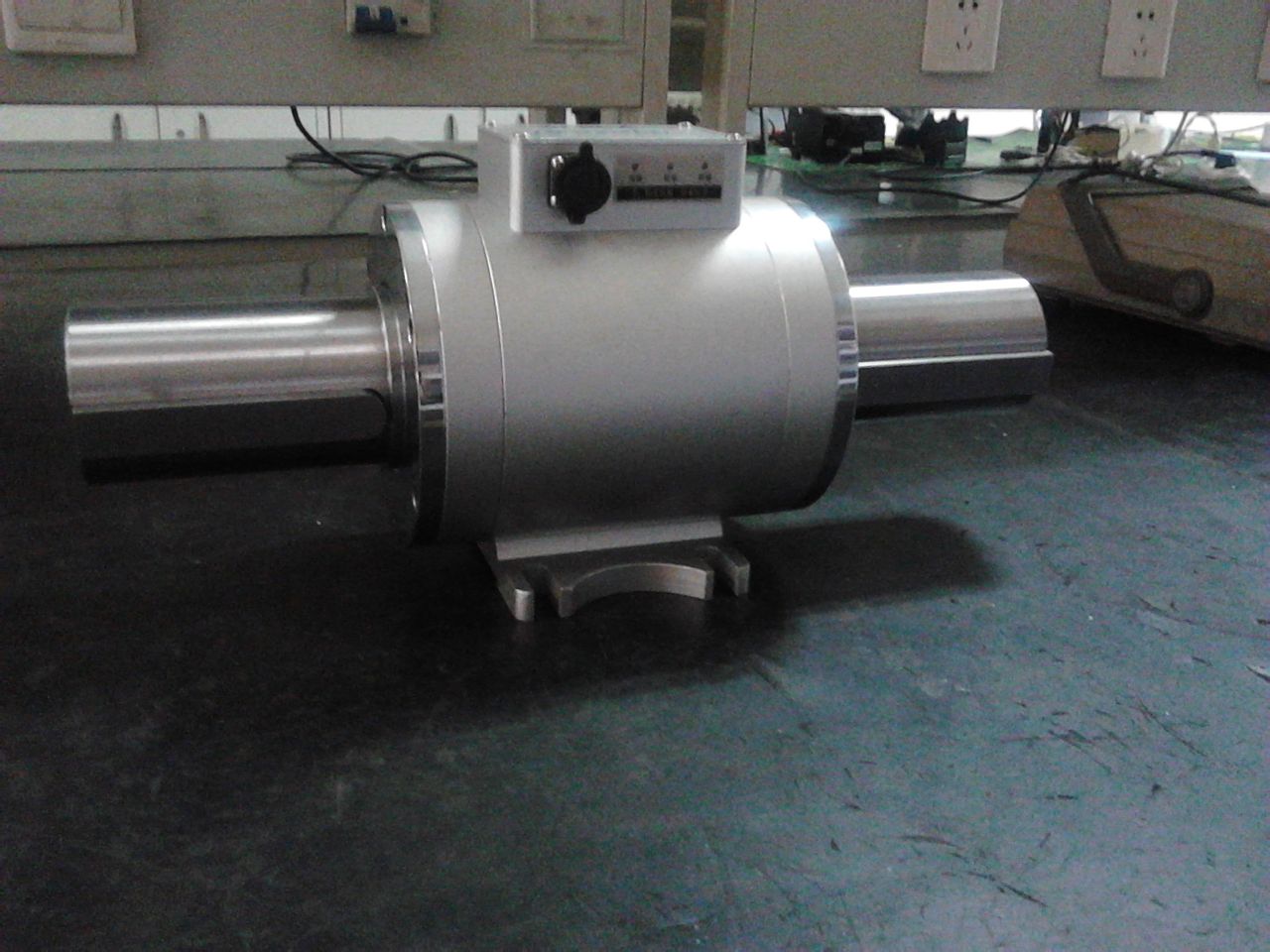

<p>&nbsp; &nbsp; &nbsp; &nbsp;转矩转速传感器安装于功率传动轴之间，它和TR-1型转矩转速功率测量仪及CZ型磁粉制动器配合使用，可以测量各种发动机、电机、风机、压缩机、液压泵、齿轮箱等动力机械及传动机械在0-6000转/分范围内的转矩转速功率。其中CGQ是通过磁电变换输出具有相位差的二个电压讯号的传感器，TR-1是带打印，显示的单片机式测量仪。</p>
<h2><span style="font-size: 14pt;">转矩转速传感器主要参数</span></h2>
<p>1、传感器适用于环境温度0-55℃，以及相对温度不超过90%的条件下工作。</p>
<p>2、传感器适用的转速范围及联轴节重量</p>
<p>3、输出电压信号幅度：不小于0.7V有效值。</p>
<p>4、传感器所需联轴节、垫块、测试平板等根据用户需求，本公司可代为加工。</p>
<p>5、测量精度：传感器与TR-1配合，其测量误差不超过&plusmn;0.5%。</p>
<p>6、允许测量的最大扭矩：120%额定值。</p>
<p>7、系统总误差：</p>
<p>（1）静标精度：在标定传感器系数的相同环境温度下（不相同时按温度系数修正），静标定误差应不超过&plusmn;0.2%。</p>
<p>（2）在额定转速范围内，套筒固定在任意位置时，不同转速下扭矩测量读数变化应不大于&plusmn;0.2%。</p>
<p>（3）传感器转轴转动，中间套筒在不同位置时，读数误差应不超过&plusmn;0.2%；或者中间套筒转动（启动驱动电机），轴在不同位置时，读数误差应不超过&plusmn;0.2%。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-18/c28455c05c2947f89ab5e14ad3f25b2d-bWNldV8zMjc0NDYxMTYxMTYzNzIxOTMwNDE0MC5qcGc.jpg" width="382" height="286" /></p>
<p>&nbsp;</p>
<h2><span style="font-size: 14pt;">转矩转速传感器应用范围</span></h2>
<p>转矩转速传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：</p>
<p>1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；</p>
<p>2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；</p>
<p>3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；</p>
<p>4、可用于污水处理系统中的扭矩及功率的检测；</p>
<p>5、可用于制造粘度计；</p>
<p>6、可用于过程工业和流程工业中。</p>
<p>转矩转速传感器由于工艺成熟、牢固可靠、价格低廉，与微电子技术和计算机技术结合后易实现数字化、自动化，所以仍有十分广阔的应用前景。</p>
<p>&nbsp;</p>

转矩转速传感器安装于功率传动轴之间，它和TR-1型转矩转速功率测量仪及CZ型磁粉制动器配合使用，可以测量各种发动机、电机、风机、压缩机、液压泵、齿轮箱等动力机械及传动机械在0-6000转/分范围内的转矩转速功率

转矩转速传感器的主要参数与应用

<section data-role="paragraph">
<section data-role="paragraph">
<section data-role="title" data-tools="135编辑器" data-id="105724">
<section>
<section>
<section data-brushtype="text"><strong>蔡力行：晶圆代工产能缺到明年底</strong></section>
</section>
</section>
</section>
</section>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-17/30f4949a94fb40879d67b70889fc2d64-bWNldV80OTA5NDU4NTkxMTYzNzE0MTE0OTIyNy5qcGc.jpg" width="434" height="244" /></section>
<p>&nbsp;</p>
<p>工研院16日举办「第十届工研院院士授证典礼」，蔡力行获选为第十届工研院院士，蔡力行受访时指出，半导体缺料问题相当严重，且当前晶圆代工产能吃紧状况将会延续到2022年底，所幸联发科在缺料问题控管得还不错，因此芯片短缺严重性尚可解决，至于2023年状况将视晶圆代工厂新产能开出状况而定。</p>
<p>&nbsp;</p>
<p>不过，观察客户端状况，蔡力行指出，虽然联发科芯片尚可因应客户需求，但是客户端可能因为缺少电源管理IC或驱动IC等其他零组件，因此市场上长短料问题仍将会严重影响整个产业界，因此短期内长短料问题仍难以解决。</p>
<p>&nbsp;</p>
<p>针对近期热门的元宇宙话题，蔡力行表示，元宇宙需要相关载具才可连接，联发科在装置端当中的技术几乎是完备无缺，举凡5G、WiFi等技术皆有，虽然当前装置仍需要客户高运算力、低功耗及低延迟等亦技术，这并非一蹴可几的能力，观察全世界半导体厂当中，仅有少数几家有准备好相关技术的，联发科一定不会缺席。</p>
<p>&nbsp;</p>
<section data-role="title" data-tools="135编辑器" data-id="105724">
<section>
<section>
<section></section>
<section data-brushtype="text"><strong>传芯片大厂将裁员200多人</strong></section>
</section>
</section>
</section>
<section></section>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-17/393cb57a038a413781169833459b378c-bWNldV85NjgwMDMxMDcyMTYzNzE0MTE2NjU3Mi5qcGc.jpg" width="477" height="269" /></p>
<p>&nbsp;</p>
</section>
<p>近日有业内消息称，芯片制造商汇顶科技计划将于11月底裁撤台湾研发团队，此次裁撤预计将波及200多名研发人员，此举疑似与近期台湾严查陆资企业在台湾挖角、设研发团队有关。</p>
<p>&nbsp;</p>
<p>截至目前，汇顶科技及其在台研发公司均未对此消息进行回应。至于该团队为何裁撤，业界有两种说法，一是认为与目前两岸之间的紧张气氛相关；另一种说法则认为，纯粹是基于母公司的策略布局考量。</p>
<p>&nbsp;</p>
<p>据业界人士透露，汇顶科技的台湾研发团队于本月初接获将被裁撤的消息，有员工已经开始在外找工作，近日解散消息才传开。由于该团队规模近200人，相关人员已开始不进办公室。与其在竹北高铁站附近同一栋大楼上班的人员私下透露，&ldquo;最近等电梯顺很多&rdquo;。</p>
<p>&nbsp;</p>
<section data-role="paragraph">
<section data-role="title" data-tools="135编辑器" data-id="105724">
<section>
<section>
<section></section>
<section data-brushtype="text"><strong>缺电危机暂告解除，多地已停止「有序用电」</strong></section>
</section>
</section>
</section>
</section>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-11-17/99e8b851a13941bb95ff0f50a48937a8-bWNldV8zOTEzNzY2MzMxNjM3MTQxMTgxOTgyLmpwZw.jpg" width="479" height="273" /></section>
<p>&nbsp;</p>
<p>进入11月以来，浙江、福建等全国多地发布了&ldquo;暂停有序用电&rdquo;的通知。其中，福建的通知要求，从11月1日起，全省暂停执行有序用电；浙江则从11月8日起暂停全省有序用电。</p>
<p>&nbsp;</p>
<p>暂停的前提是，9月陆续拉开大幕的有序用电&ldquo;取得了阶段性成效&rdquo;，其中的重要任务即&ldquo;严格落实下达的压减负荷指标&rdquo;。</p>
<p>&nbsp;</p>
<p>根据国家电网的消息，目前国家电网经营区域电力供需形势恢复常态，保供电保民生取得阶段性成效。电煤可用天数回升至20天，电力缺口明显缩小。截至11月6日，除个别省份、局部时段对高耗能、高污染企业采取有序用电措施外，全网有序用电规模接近清零。</p>
<p>&nbsp;</p>
<p>南方电网的数据也显示，11月4日，南方电网全网未实施有序用电。这是自今年5月10日全面启动有序用电以来，南方电网首次全网无错峰。</p>

工研院16日举办「第十届工研院院士授证典礼」，蔡力行获选为第十届工研院院士，蔡力行受访时指出，半导体缺料问题相当严重，且当前晶圆代工产能吃紧状况将会延续到2022年底，所幸联发科在缺料问题控管得还不错，因此芯片短缺严重性尚可解决，至于2023年状况将视晶圆代工厂新产能开出状况而定。

传芯片大厂将裁员200多人，晶圆代工产能缺到明年底

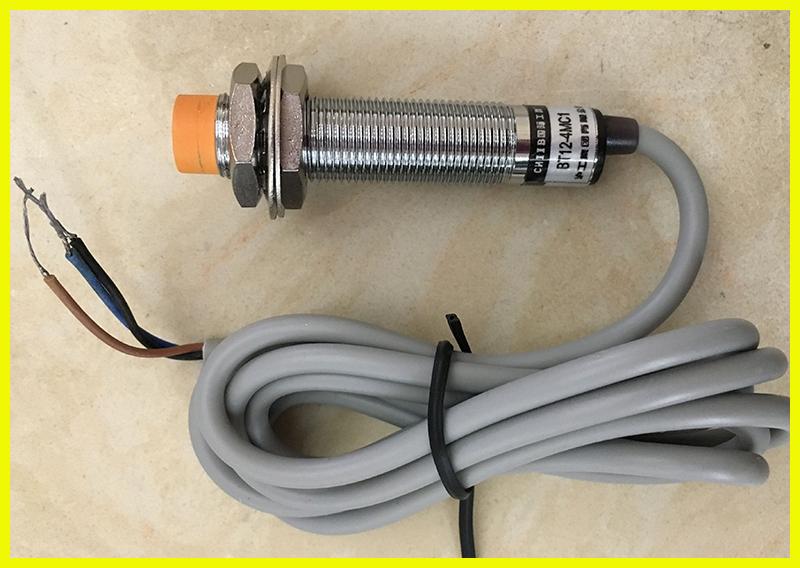

<div class="para" data-pid="1">&nbsp; &nbsp; &nbsp; &nbsp;接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置<a href="https://www.bomman.com/global-search?searchWord=%E5%BC%80%E5%85%B3">开关</a>，当物体接近开关的感应面到动</div>
<div class="para" data-pid="1">&nbsp;</div>
<div class="para" data-pid="1">作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc）装置提供控</div>
<div class="para" data-pid="1">&nbsp;</div>
<div class="para" data-pid="1">制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性</div>
<div class="para" data-pid="1">&nbsp;</div>
<div class="para" data-pid="1">能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特</div>
<div class="para" data-pid="1">&nbsp;</div>
<div class="para" data-pid="1">点。产品有电感式、电容式、霍尔式、交、直流型。</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2">&nbsp; &nbsp; &nbsp; &nbsp; 接近开关又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2">能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2">制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2">所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2">数、定位控制和自动保护环节等。</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-17%2F82befba7abf54b28b15238895716b176-bWNldV82NDc3NjAwMTUxMTE2MjM5MjEwNzE1OTQuanBn.jpg" width="483" height="342" /></div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2">&nbsp;</div>
<div class="para" data-pid="2"><strong>接近开关的</strong><strong>种类</strong></div>
<div class="para" data-pid="2">
<p>　　因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移<a href="https://www.bomman.com/global-search?searchWord=%E4%BC%A0%E6%84%9F%E5%99%A8">传感器</a>对物体的―感知方法也</p>
<p>不同，所以常见的接近开关有以下几种：</p>
<p>（1） 涡流式接近开关</p>
<p>　　这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部</p>
<p>产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而</p>
<p>控制开关的通或断。这种接近开关所能检测的物体必须是导电体。</p>
<p>（2） 电容式接近开关</p>
<p>　　这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常</p>
<p>是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的</p>
<p>介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开</p>
<p>关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。</p>
<p>（3）光电式接近开关</p>
<p>　　利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光</p>
<p>面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可―感知有物体接近。</p>
<p>（4）热释电式接近开关</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面</p>
<p>上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。</p>
<p>（5）霍尔接近开关</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关</p>
<p>检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控</p>
<p>制开关的通或断。这种接近开关的检测对象必须是磁性物体。</p>
</div>

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动   作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc）装置提供控   制指令。

接近开关的普及

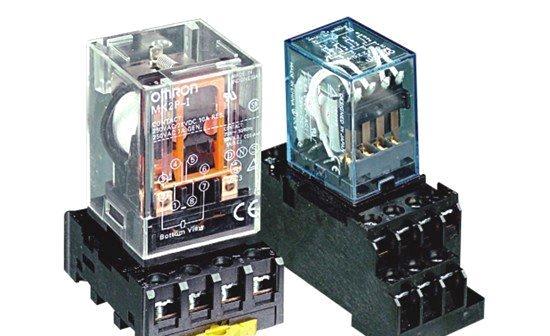

<p>&nbsp; &nbsp; &nbsp; &nbsp;继电器英文名为relay，是一种电<a href="https://www.bomman.com/global-search?searchWord=%E6%8E%A7%E5%88%B6">控制</a>器件。它具有控制系统（又称输入回路）和被<a href="https://www.bomman.com/global-search?searchWord=%E6%8E%A7%E5%88%B6">控制</a>系统（又称输出回</p>
<p>路）之间的互动关系。通常应用于自动化的<a href="https://www.bomman.com/global-search?searchWord=%E6%8E%A7%E5%88%B6">控制</a>电路中，它实际上是用小电流去控制大电流运作的一种&ldquo;自动开</p>
<p>关&rdquo;。下面是我为大家整理的一些关于继电器常见问题及处理方法：</p>
<p><strong>继电器参数不稳定：</strong></p>
<p>电磁继电器的零部件相当部分是铆装配合的，存在的主要问题是铆装处松动或结合强度差。这种毛病会使继电</p>
<p>器参数不稳定，高低温下参数变化大，抗机械振动、抗冲击能力差。造成这种毛病的原因主要是被铆件超差、</p>
<p>零件放置不当、工摸具质量不合格或安装不准确。因此，在铆焊前要仔细检验工摸具和被铆零件是否符合要</p>
<p>求。</p>
<p><strong>玻璃绝缘子损伤：</strong></p>
<p>玻璃绝缘子是由<a href="https://www.bomman.com/global-search?searchWord=%E9%87%91%E5%B1%9E">金属</a>插脚与玻璃烧结而成，在检查、装配、调整、运输、清洗时容易出现的插脚弯曲，玻璃绝</p>
<p>缘子掉块、开裂，而造成漏气并时绝缘及耐压性能下降，插脚转动还会造成接触簧片移位，影响产品可靠通</p>
<p>断。</p>
<p>这就要求装配的操作者在继电器生产的整个过程中要轻拿轻放，零部件应整齐排列放在传递盒内，装配或调整</p>
<p>时，不允许扳动或扭转引出脚。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-17%2F15af915194574123aafec00e82625632-bWNldV83Mjk4NzY3ODY0MTYyMzkxNTA3MzI5NC5qcGc%3D.jpg" width="318" height="194" /></p>
<p>&nbsp;</p>
<p><strong>触点松动回开裂：</strong></p>
<p>触点是继电器完成切换负荷的电接触零件，有些产品的触点是靠铆装压配合的，其主要的弊病是触点松动、触</p>
<p>点开裂或尺寸位置偏差过大。这将影响继电器的接触可靠性。出现铲除点松动，是簧片与触点的配合部分尺寸</p>
<p>不合理或操作者对铆压力调节不当造成的。触点开裂是材料硬度过高或压力太大造成的。对于不同材料的触点</p>
<p>采用不同材料的工艺，有些硬度较高的触点材料应进行退火处理，在进行触点制造、铆压或点焊。触点制造应</p>
<p>细心，由于材料有公差存在，因此每次切断长度应试摸后决定。触点制造不应出现飞边、垫伤及不饱满现象。</p>
<p>触点铆偏则是操作者将摸具未对正确、上下摸有错位造成。触点损伤、污染、是未清理干净摸具上的油污染和</p>
<p>铁屑等物造成的。无论是何种弊病，都将影响继电器的工作可靠性。因此，在触点制造、铆装或电焊过程中，</p>
<p>要遵守首件检查中间抽样和最终检查的自检规定、以提高装配质量。</p>
<p><strong>线圈故障：</strong></p>
<p>继电器用的线圈种类繁多，有外包的、也有无外包的，线圈都应单件隔开放置在专用器具中，如果碰撞交连，</p>
<p>在分开时会造成断线。在电磁系统铆装时，手扳压床和压力机压力调整应适中，压力太大会造成线圈断线或线</p>
<p>圈架开裂、变型、绕组击穿。压力太小又会造成绕线松动，磁损增大。多绕组线圈一般是用颜色不同引线做</p>
<p>头。焊接时，应注意分辨，否则将会造成线圈焊错。有始末端要求的线圈，一般用做标记的方法标明始末端。</p>
<p>装配和焊接时应注意，否则会造成继电器级性相反。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-17%2F620a9fe813024aa684be244ca5ad6539-bWNldV80NDk5ODYzODE1MTYyMzkxNTQ0MTQ2Ny5qcGc%3D.jpg" width="336" height="252" /></p>
<p>&nbsp;</p>
<p><strong>电磁系统铆装件变形：</strong></p>
<p>铆装后零件弯曲、扭斜、墩粗黑给下道工序的装配或调整造成困难，甚至会造成报废。这种毛病的原因主要是</p>
<p>被铆零件超长，过短或铆装时用力不均匀，摸具装配偏差或设计尺寸有误，零件放置不当造成。在进行铆装</p>
<p>时，操作工人应当首先检查零部件尺寸，外型，摸具是否准确，如果摸具未装到位就会影响电磁系统的装配质</p>
<p>量或铁心变形、墩粗。</p>

继电器英文名为relay，是一种电控制器件。它具有控制系统（又称输入回路）和被控制系统（又称输出回  路）之间的互动关系。

继电器经常出的问题及解决方式

<p>&nbsp; &nbsp; &nbsp; &nbsp;音乐集成<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>由控制电路、振荡电路、存储器(ROM) 、节拍发生器、音阶发生器、调制器、音色发生器、音色和节拍选择器及前置放大器等组成。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;音乐集成电路有许多系列，且在控制功能上也各不相同，但它们的基本电路结构和工作原理大都是相同的。</p>
<p><strong>功能</strong></p>
<p><strong>1.包络发生器</strong></p>
<p>包络发生器的功能是产生包络信号，包络信号的形状决定着乐曲的音色。音调信号和节奏<a href="https://www.bomman.com/global-search?searchWord=%E4%BF%A1%E5%8F%B7">信号</a>经包络发生器形</p>
<p>成合成音乐信号后输送给驱动电路<strong>。</strong></p>
<p><strong>2. 存储器</strong></p>
<p>存储器(ROM) 的存储容量有64 字七位的，也有512 字七位的不等，其中四位用于控制音调发生器，三位用于控</p>
<p>制节奏发生器，同时也提供自停信号。</p>
<p><strong>3. 音调发生器</strong></p>
<p>音调发生器按ROM 的数据分配产生不同音调的代码。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-16%2Fc80961b5abf44a0ebfbbbffc51f78e3e-bWNldV82MTU1NDY3NDkxMTYyMzgxNjA1NDYzOC5qcGc%3D.jpg" width="391" height="310" /></p>
<p>&nbsp;</p>
<p><strong>4. 振荡电路</strong></p>
<p>振荡电路由外接电阻R 构成一个完整的<a href="https://www.bomman.com/global-search?searchWord=%E6%8C%AF%E8%8D%A1%E5%99%A8">振荡器</a>，其振荡频率与R 阻值的大小有关，一般的振荡频率为100kHz 或</p>
<p>50kHz。振荡频率是音调发生器和节奏发生器的时间基准。</p>
<p><strong>5. 速度控制</strong></p>
<p>它可提供与放音速度相匹配的速度，这种速度已按编好的程序固化在集成电路内，不能由外部选择。</p>
<p><strong>6 节拍发生器</strong></p>
<p>节拍发生器按ROM 的数据分配，可提供八种节拍去控制ROM 地址时钟。</p>
<p><strong>7. 驱动电路</strong></p>
<p>不同的集成电路驱动电路各不相同，有的在输出端输出电流，可直接驱动压电蜂鸣器;有的集成电路内还设置有</p>
<p>前置放大器。</p>

音乐集成电路由控制电路、振荡电路、存储器(ROM) 、节拍发生器、音阶发生器、调制器、音色发生器、音色和节拍选择器及前置放大器等组成。

音乐集成电路各电路的功能

<p><strong>场效应管工作原理</strong></p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。它属于电压控制型半导体器件，具有输入<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E9%98%BB">电阻</a>高（108～109&Omega;）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。</p>
<p><br /><strong>场效应管的分类</strong></p>
<p><br />　　场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS功率场效应管，以及最近刚问世的&pi;MOS场效应管、VMOS功率模块等。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-11%2F0fc9d377fedc4bba83c8d605d158a842-bWNldV84MzE4MjQwNzE0MTYyMzQwMjcyMDAzMi5qcGc%3D.jpg" width="243" height="243" /></p>
<p>&nbsp;</p>
<p><br />　　按沟道半导体材料的不同，结型和绝缘栅型又分n沟道和P沟道两种。若按导电方式来划分，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。</p>

变磁阻式传感器的特点

线速度传感器原理

转速传感器的工作原理

转速传感器的类型

转矩转速传感器的主要参数与应用

传芯片大厂将裁员200多人，晶圆代工产能缺到明年底

接近开关的普及

继电器经常出的问题及解决方式

音乐集成电路各电路的功能

场效应管的分类及工作原理

热销型号

热门资讯

全球服务热线
