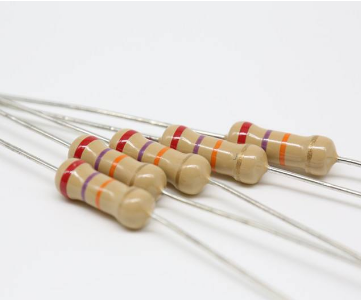

碳膜电阻器是膜式电阻器的一种，它是用碳氢化合物在高温真空下热分解的结晶碳，使其在陶瓷骨架上沉积一层碳膜而形成的电阻器。通过控制碳膜厚度和对膜刻槽来控制阻值的大小。在电阻器的外表面一般涂有绿色或橙色的保.护漆。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-11/7f09ef7abf2b4f0cb59d84d7fbbe9dc6-mceu_51204811031605088372394.png" width="366" height="241" />
碳膜电阻器根据不同的用途和不同的特性有很多品种，除普通碳膜电阻器外，还有应用在各种测量仪器中的RTL 测量型碳膜电阻器，有用于高频或超高频的碳膜电阻器，如RTCP棒状超高频碳膜电阻器、RTCP-Q 型钮扣式超高频碳膜电阻器等。碳膜电阻器的外形如图2-9所示。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-11/fa27b4b8153d433e9ba06bcddd6dd94d-mceu_88838811941605088430988.png" width="437" height="298" />
碳膜电阻器具有以下特点:
①具有良好的稳定性，电压的改变对阻值的影响极小，且具有负阻度系数。
②高频特性好，可制成高频电阻器和超高频电阻器。
③固有噪声电动势小，在10&mu;V/V 以下。
④阻值范围宽，一般为2.1&Omega;-10M&Omega;。
⑤额定功率有1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W 等。
⑤精度高，通过对膜切割蝶纹可调整阻值，制成精密电阻器。
⑦脉冲负荷稳定，对脉冲的适应性好。
③制作容易.生产成本低.价格便宜，但体积较大。
⑨应用范围非常广泛.适用于交流、直流和脉冲电路

碳膜电阻器是膜式电阻器的一种，它是用碳氢化合物在高温真空下热分解的结晶碳，使其在陶瓷骨架上沉积一层碳膜而形成的电阻器。

碳膜电阻器的结构与特点

<h1>高频特性</h1>
电阻器在高频场合中使用时，必须考虑电阻器固有电感和固有电容的影响。此时电阻器的等效电路相当于一个直流电阻Ro与分布电感LR串联，然后再与分布电容CR并联，如图2-6所示。
&nbsp;
一般情况下，非线绕电阻器的高频分布参数较小， LR为0.01 - 0.09&mu;H ， CR为0.1-5pF。线绕电阻器的高频分布参数较大， LR为几十微亨， CR为几十皮法。
电阻的噪声电动势
电阻器的噪声电动势在一般电路中可不予考虑但在弱信号系统中则不可忽视。
电阻器的噪声电动势是由热噪声和电流噪声两部分组成的。线绕电阻器的噪声只限于热噪声，而薄膜电阻器除了热噪声外，还有电流噪声，这是因为在外加电压的作用下，导体微粒间产生不规则的振动，使电阻值产生起伏变化，从而对流过电阻器的电流起到了调制作用。
通常金属膜电阻器、碳膜电阻器和线绕电阻器的噪声及噪声电动势较小，而合成膜电阻器和实芯电阻器的噪声及噪声电动势要高得多。对于接收电路的高放级和高增益的前置放大级以选用金属膜电阻器、碳膜电阻器为好。

电阻器的噪声电动势是由热噪声和电流噪声两部分组成的。线绕电阻器的噪声只限于热噪声，而薄膜电阻器除了热噪声外，还有电流噪声

电阻的高频特性和噪声电动势

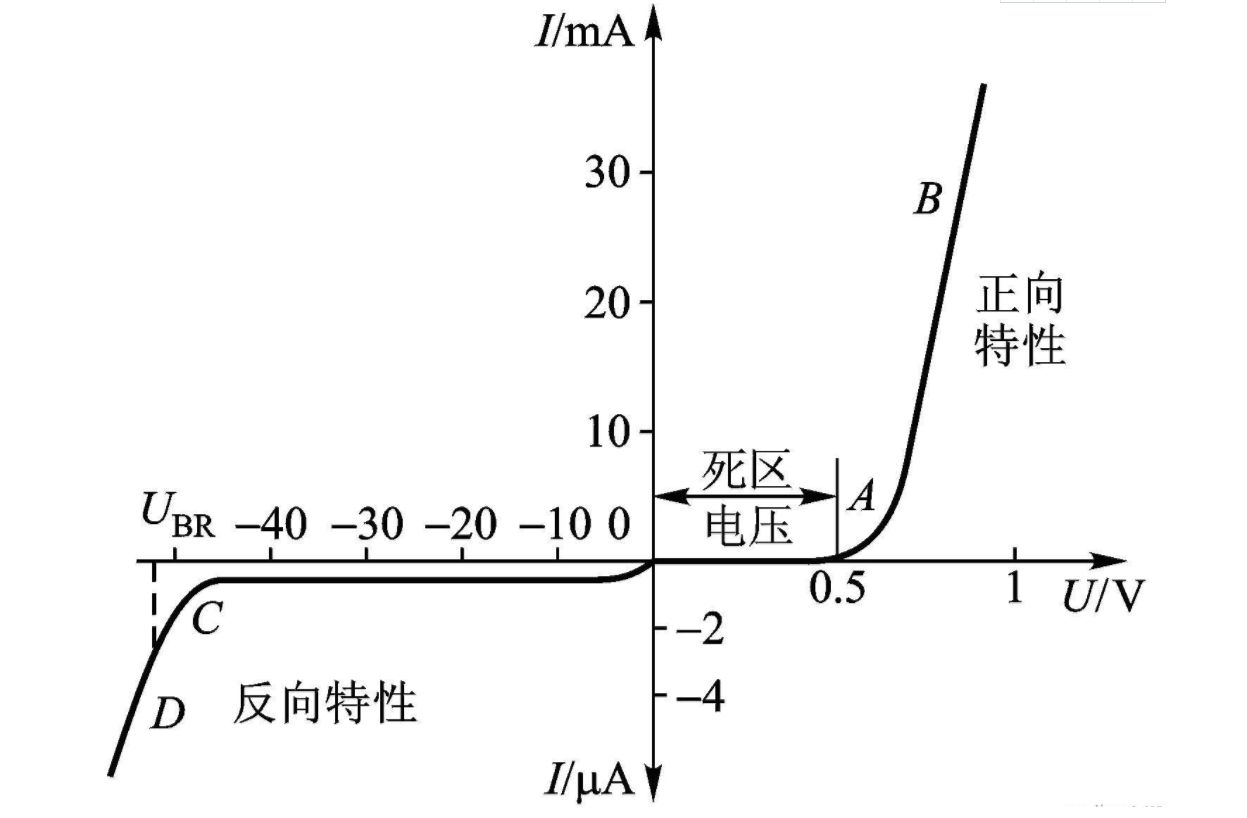

伏安特性是指加在二极管两端的电压u与流过=极管的电流，之间的关系，即，I=f（U）。2CP12（普通型硅=极管）和2AP9（普通型锗二极管）的伏安特。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/154d9f8abc384974ac439ca8acf68412-微信截图_20201109152640.png" alt="" width="500" height="328" />
二极管的伏安特性解释
（1）正向特性
二极管伏妄特性曲线的第一象限称为正向特性，它表示外加正向电压时二极管的工作情况。在正向特性的起始部分，由于正向电压很小，外电场还不足以克服内电场对多数载流子的阻碍作用，正向电流几乎为零，这一区域称为正向二极管的伏安特性曲线死区，对应的电压称为死区电压。硅管的死区电压约为0.5V，锗管的死区电压约为0. 2V.
当正向电压超过某一数值后， 内电场就被大大削弱，正向电流迅速增大，二极管导通，这一区域称为正向导通区。二极管一旦正向导通后，只要正向电压稍有变化，就会使正向电流变化较大，二极管的正向特性曲线很陡。因此，二极管正向导通时，管子上的正向压降不大，正向压降的变化很小，一般硅管为o. 7V左右，锗管为0. 3V左右。因此，在使用二极管时，如果外加电压较大，一般要在电路中串接限流电阻，以免产生过大电流烧坏二极管。
（2）反向特性
二极管伏妄特性曲线的第三象限称为反向特性，它表示外加反向电压时二极管的工作情况。在一定的反向电压范围内，反向电流很小且变化不大，这一区域称为反向截止区。这是因为反向电流是少数载流子的漂移运动形成的;一定温度下，少子的数目是基本不变的，所以反向电流基本恒定，与反向电压的大小无关，故通常称其为反向饱和电流。
（3）反向击穿特性
当反向电压继续增加到某一数值时，二极管中的反向电流会突然增大，我们称此时二极管发生了反向击穿，该段特性如图1.2.6的D段所示。发生反向击穿时PN结有很大的反向电流，严重时将导致PN结损坏，所以普通二极管应该避免被击穿，但稳压二 极管则必须要 I作于击穿状态，因为在击穿区虽然电流变化较大而电压却能保持基本不变，正是利用这个特性，稳压管才能够起到稳压的作用。

伏安特性是指加在二极管两端的电压u与流过=极管的电流，之间的关系，即，I=f（U）。2CP12（普通型硅=极管）和2AP9（普通型锗二极管）的伏安特。

二极管的伏安特性解释

电阻器的阻值变化规律反映了电位器输出特性的函数关系，所以又把这种变化规律称为输出特性。

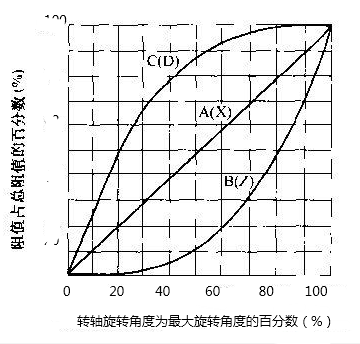

电阻器的阻值变化规律是指其阻值与滑动触点旋转角度或滑动行程之间的变化规律，通常可分为线性和非线性两大类，而非线性的又分为指数式、对数式及特殊函数式(如正弦式和余弦式)种类型。常用的电位器阻值变化规律有三种，即直线式(X型)、指数式(Z型)以及对数式(D型)。这三种形式的变化规律曲线如图1所示。图中的纵坐标表示电阻值变化的百分数，横坐标表示电位器转轴旋转角度为最大旋转角度的百分数。通常直线式、指数式和对数式又分别用A、B、C表示。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-17/b2e7587c75b94a668a4d9b143b9cf0be-QQ截图20201117145232.png" alt="电阻器的阻值变化规律" width="360" height="344" />
电位器各种阻值变化规律的特点及应用场合
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-17/a3698675ad4541a0b85bb78b338b9c7a-mceu_20652468841605596222194.png" alt="电阻器的阻值变化规律" width="613" height="176" />

电阻器的阻值变化规律反映了电位器输出特性的函数关系，所以又把这种变化规律称为输出特性。

电阻器的阻值变化规律

金属膜电阻器是膜式电阻器的一种，它是用真空蒸发法或烧渗法在陶瓷骨架上被覆一层金属膜而形成的电阻器。金属膜一般为镇锚合金，也可以用其他金属或合金材料。在电阻器的外表面涂有蓝色或红色保护漆。金属膜电阻器一般有帽盖结构、圆柱结构、片状结构及无引线结构等形式，如图2- 11所示。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-13/d117e2f58b25456cb63eacafce5a21bd-mceu_44746973711605236154616.png" />
金属膜电阻器具有以下特点: ①耐热性好，额定工作温度为70℃ ，最高工作温度可达155℃。 ②电压稳定性好，温度系数小。 ③工作频率范围宽，噪声电动势很小，可在高频电路中使用。 ④在相同的功率条件下，它比碳膜电阻器体积小很多，约为碳膜电阻器的一半。 ⑤它可以通过切割蝶、纹方法进行精密阻值调节，精度可达&plusmn;0.5% 、&plusmn; 0.05% 。 ⑤阻值范围很宽，可制成1&Omega; -1000M&Omega;的电阻器。 ⑦额定的功率有0.125W 、0.25W 、0.5W 、lW 、2W 、lOW 及25W 等。 ③脉冲负荷稳定性较差，不如碳膜电阻器。 ⑨应用非常广泛，适用于交流、直流及脉冲电路。
&nbsp;

金属膜电阻器是膜式电阻器的一种，它是用真空蒸发法或烧渗法在陶瓷骨架上被覆一层金属膜而形成的电阻器。

金属膜电阻器的结构及特点

电阻器的种类很多，随着电子技术的发展，新型电阻器会日益增多。电阻器通常分为固定电阻器和可变电阻器两大类，而固定电阻器按电阻体材料从用途又可分成多个种类。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/8fdb791075794f788344908674dbf1bc-mceu_94543525611604907286025.png" alt="普通电阻器的分类" width="233" height="214" />
按电阻体材料来分,电阻器可分为线绕型和非线绕型两大类，非线绕型的电阻器又分为薄膜型和合成型两类。线绕型电阻器的电阻体绕制在绝缘件上的高阻合金丝；薄膜型电阻器的电阻体是沉积在绝缘体上的一层电阻膜；而合成电阻器的电阻体则是由导电颗粒和融合剂(有机或无机)的机械混合物组成的．它除了对以做成实芯电阻器外，还叫以做成薄膜型电阻器，如合成膜电阻器：
电阻器按结构形式来分，又可分为圆柱形电阻器、管形电阻器、圆盘形电阻器以及平面形电阻器等。按引出线形式的不同，电阻器又可分为轴向引线型、径向引线型、同向引线型及无引线型等。按保护方式的不同，电阻器又可分为无保护、涂漆、塑压、密封和真空密封等类型。
按用途的不同，通常电阻器可分为以下几类：
1.通用电阻器 这类电阻器又称为普通电阻器，功率一般在0.1-10w之间，电阻器的阻值为100&Omega;-10M&Omega;，工作电压一般在1KV以下．可供一般电子设备使用。
2．精密电阻器 这类电阻器的精度一般可达0.1％-2％，箔式电阻器的精度较高，可达0.005％。电阻器的阻值为1&Omega;-1M&Omega;。精密电阻器主要用于精密测量仪器及计算机设备。
3．高阻电阻器 这类电阻器的阻值较高，一般在1x10(-7)-1x10(13)&Omega;之间，但它的额定功率很小，只限用于弱电流的检测仪器中。
4．功率型电阻器 这类电阻器的额定功率一般在300W以下，其限值较小(在几千欧以下)，主要用于大功率的电路中。
5. 高压电阻器
这类电阻器的工作电压为10-100KV,外形大多细而长，多用于高压设备中。
6.高频电阻器 这类电阻器固有的电感及电容很小，因而它的工作频率高达10MHz以上，主要用于无线电发射机及接收机。
除此之外，还有一些特殊用途的电阻器，如压敏电阻、热敏电阻、光敏电阻以及保险电阻等，它们将在后面的章节里介绍。

电阻器的种类很多，随着电子技术的发展，新型电阻器会日益增多。电阻器通常分为固定电阻器和可变电阻器两大类，而固定电阻器按电阻体材料从用途又可分成多个种类

普通电阻器的分类

线绕电阻器是用康铜、锰铜或镍铬合金丝绕在陶瓷骨架上而制成的一种电阻器。这种电阻器的表面常涂有保护漆或玻璃釉.也有的把电阻体放在绝缘的外壳内，用耐热的填料填充。线绕电阻器分固定电阻器和可调电阻器两种，可调电阻器的可调部位的绕线是裸露的，不利于阻值的稳定叫一些线绕电阻器的结构如图2-23 所示
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-17/101ad407aba947438325f3a0ee6d1bfd-mceu_4538608431605594552179.png" />
线绕电阻器具有以下特点: ①由于线绕电阻器是用高比电阻材料的电阻丝绕制在陶瓷骨架上制成的，因而共合耐高温、热稳定性好、温度系数小的特点，工作温度可达300℃。 ②由于使用的材料具有均匀、细致的晶体组织结构，因此电流噪声很小。 ③功率大，能承受大功率负荷。 ④阻值范围宽，一般为o.1&Omega; - 5M&Omega;。 ⑤可制成高精度电阻器，精度可达&plusmn;0.01 %。 ⑥分布参数大，高频特性差。 由于上述的特性，线绕电阻器可以制成低噪声、耐热性好的功率型普通线绕电阻器、精密线绕电阻器及高精密线绕电阻器等。

线绕电阻器是用康铜、锰铜或镍铬合金丝绕在陶瓷骨架上而制成的一种电阻器。这种电阻器的表面常涂有保护漆或玻璃釉.也有的把电阻体放在绝缘的外壳内，用耐热的填料填充

线绕电阻器的结构与特点

破璃釉电阻器又称玻璃釉膜电阻器、金属陶瓷电阻器或厚膜电阻器。它是由贵金属银、钯、铑、釕等的氧化物(如氧化钯、氧化釕等)粉末与玻璃釉粉末混合，再经有机黏合剂按一定的比例调制成一定粘度的浆料，然后用丝网印刷法涂覆在陶硅基体上，经高温烧结而成的。
玻璃釉电阻器除了普通型的以外，还有精密型的玻璃釉电阻器。在外形结构上常见的有圆柱形及片状两种形式，如图2-19 所示。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-17/c23c1b24c80947a88e8f197515e4ca77-mceu_6691394121605593956459.png" />
玻璃釉电阻器具有以下特点: ①耐湿、耐温，稳定性好。 ②阻值范围宽，阻值范围为4.7&Omega; - 200M&Omega;。 ③额定功率一般为1/8W 、1/4W 、I I2 W 、lW 、2W ，大功率型有500W 。 ④噪声小，高频特性好。 ⑤体积小，重量轻。

破璃釉电阻器又称玻璃釉膜电阻器、金属陶瓷电阻器或厚膜电阻器。它是由贵金属银、钯、铑、釕等的氧化物(如氧化钯、氧化釕等)粉末与玻璃釉粉末混合

玻璃釉电阻器的结构与特点

有机实芯电阻器的结构与特点
有机实芯电阻器是将碳黑、石墨等导电物质和填料、有机黏合剂混合成料粉，经专用备热压成型后装入塑料壳内制成的。有机实芯电阻器的引线直接压制在电阻体内，如图2-18所示。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-17/9746a01f9b25420ea9b8af5a54dcf24e-mceu_14215132111605593487347.png" />
有机实芯电阻器有以下特点: ①机械强度高，可靠性好，具有较强的过负荷能力。 ②固有噪声大，分布电容和分布电感严重，不适用于高频电路。 ③电压和温度稳定性差，不适用于性能要求较高的电路。 ①阻值范围宽。 ⑤便于自动化生产，价格便宜。

有机实芯电阻器是将碳黑、石墨等导电物质和填料、有机黏合剂混合成料粉，经专用备热压成型后装入塑料壳内制成的。
