&nbsp; &nbsp; &nbsp; &nbsp;光电二极管又称光敏二极管。制造一般光电二极管的材料几乎全部选用硅或锗的单晶材料。由于硅器件较锗器件暗电流、温度系数都小得多，加之制作硅器件采用的平面工艺使其管芯结构很容易精确控制，因此，硅光电二极管得到了广泛应用。
测量光电二极管的暗电流
测量光电<a href="https://www.bomman.com/global-search?searchWord=%E4%BA%8C%E6%9E%81%E7%AE%A1">二极管</a>的暗电流，必须在一个不透光的密闭容器中进行，所以作者选择了热电致冷器件作为控温器件，它具有体积小、效率高等优点。要获得光电二极管暗电流的温度特性参数，必须在一个温度范围内每隔$t℃进行恒温控制来测量暗电流。又因为光电二极管暗电流非常小，在10-13～10-12A量级，所以设计关键有两点：
1、恒温控制;
2、微电流测量。
　　本设计用热电致冷器件、温度探测器和一个反馈放大电路构成恒温控制系统，并设计了一个微电流计来精确测量暗电流。
温度控制系统
　　该系统的一个重要器件是帕尔贴（PelTIer）器件，又称半导体热电致冷器件，它的原理是帕尔贴效应：当电流通过两种不同半导体的结时，该结致冷还是发热取决于电流的方向，放热或吸热率正比于电流的大小，并取决于结温。实际的热电致冷器件是由多对热电对在电气上串联，在热传导上并联组成的。热电对由铋碲化合物
　　掺杂形成的P型和N型半导体构成，它们和铜片相连，铜片则与电气绝缘而导热良好的瓷板相连接。给器件通以极性的直流电，即可给物体致冷，改变所加直流电极性即可变致冷为加热。单层热电器件两端的温差最大可达70℃，串联（多层器件）使用可提高温差，并联使用则可增加其泵热能力。
　　将帕尔贴器件置于恒温金属块和散热器之间，待测光电二极管紧贴恒温块表面，各导热面之间均涂以导热油。
作为温度探测器的LM35具有线性好、工作范围大（-55～+150℃）、工作<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>小（《60LA）等优点，并且可在4～20V下工作，自身产生的热量非常小，输出阻抗也很小。测试中将LM35装在金属块的一个孔中，以监视温度.LM35输出一个与摄氏温度成正比的电压（10mV/℃），送入一大功率运算放大器OPA541的输入端，此运算放大器被接成比例式放大器。运放输出直接接帕尔贴器件，输出电流的大小和电压的极性由电位器调节控制，即调节电位器就可以得到不同的恒温温度，当环境温度改变时，运放的负反馈会自动调节输出电流以维持金属块和光电二极管的温度恒定。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-03%2F946201ebafb84b9eac27ccd2f98cd7da-bWNldV81MjMzNDc5NjU0NjE2MjI3MDg1Mjg5NTUuanBn.jpg" width="317" height="317" />
&nbsp;
微电流计的设计
　　测量光电二极管暗电流的微电流计主要由运放TL061、5G7650和A/D转换器ICL7107构成.TL061为高输入阻抗、低功耗的运算放大器，2与6脚之间的系列电阻均为阻值误差小于+0.1%、温度系数小于+50&amp;TImes;10-6/℃的精密电阻，K为量程选择开关，组成I/V变换器。光电二极管的暗电流由Im端输入，由TL061的6脚输出电压信号。设输入电流为I，则输出电压为
　　U=I&amp;TImes;R，
　　运放5G7650使前级输出的电压信号进一步放大，其放大倍数为
　　KU=1+R2/R1.
　　其中R1、R2、R3要选择阻值较大的精密电阻。经两级放大后的电压信号送到显示电路，显示电路的核心是一片31/2位的A/D转换器ICL7107，ICL7107采用双列直插封装，有40个引出端.2～20脚、22～25脚为字段驱动端。其中2～8脚是个位字段驱动端，9～14脚和25脚为十位字段驱动端，15～18脚和22～24脚为百位字段驱动端，19～20脚为千位字段驱动端。此数字面板表最大计数值为1999，当超过此数值时，面板仅千位显示&ldquo;1&rdquo;，其余各位消隐，表示过载。该面板表量程为0～22mV，故分辨率为100LV.由此可算出该微电流计的电流最小分辨率为（取中间级放大倍数KU=10）：
　　I=（100LV/10）/100m8=10-13A=0.1pA，
　　此分辨率足以对光电二极管暗电流进行测量。
　　温度显示电路与上面一样也采用一片ICL7107，将LM35电压输出端的引线接入ICL7107的3脚，30脚与电源地相连即可。量程选择0～2V，而LM35温度每升高1℃输出电压增加10mV，且0℃时输出电压为0，故该表可显示的温度范围为0～200℃，满足测试要求

 光电二极管又称光敏二极管。制造一般光电二极管的材料几乎全部选用硅或锗的单晶材料。由于硅器件较锗器件暗电流、温度系数都小得多，加之制作硅器件采用的平面工艺使其管芯结构很容易精确控制，因此，硅光电二极管得到了广泛应用。

测量光电二极管的暗电流

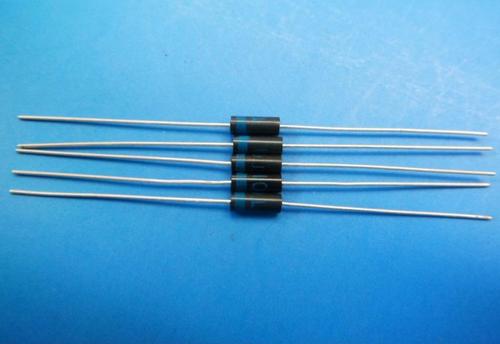

瞬态抑制二极管的特点
1、将TVS 二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪声影响。
2、静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms；而一般的TTL 器件，遇到超过30ms 的10V脉冲时，便会导至损坏。利用TVS 二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。
3、将<a href="https://www.bomman.com/global-search?searchWord=TVS%E4%BA%8C%E6%9E%81%E7%AE%A1">TVS 二极管</a>加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-03%2F8c4a7c3504ca49e4aea75ca048c946c3-bWNldV83ODM5MDgzMjU0NTE2MjI3MDY3MTg1NDUuanBn.jpg" width="342" height="342" />
&nbsp;
瞬态抑制二极管选用技巧
1、对于数据接口电路的保护，还必须注意选取具有合适电容C 的TVS 器件。
2、TVS 的最大箝位电压VC 应小于被保护电路的损坏电压。
3、 TVS额定反向关断VWM 应大于或等于被保护电路的最大工作电压。若选用的VWM 太低，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压，并行连接分电流。
4、在规定的脉冲持续时间内，TVS 的最大峰值脉冲功耗PM 必须大于被保护电路内可能出现的峰值脉冲功率。在确定 最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。
5、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和&ldquo;高端&rdquo;容限。
6、根据用途选用TVS 的极性及封装结构。交流电路选用双极性TVS较为合理；多线保护选用TVS 阵列更为有利。
7、温度考虑。瞬态<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>抑制器可以在－55~+150℃之间工作。如果需要TVS在一个变化的温度 工作，由于其反向漏电流ID是随增加而增大；功耗随TVS结温增加而下降，从+25℃到+175℃，大约线性下降50%雨击穿电压VBR 随温度的增加按一定的系数增加。因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。

对于数据接口电路的保护，还必须注意选取具有合适电容C 的TVS 器件。

瞬态抑制二极管选用技巧

<h3>1、快恢复二极管FRD（FastRecoveryDiode）</h3>
&nbsp; &nbsp; &nbsp; &nbsp;快恢复<a href="https://www.bomman.com/global-search?searchWord=%E4%BA%8C%E6%9E%81%E7%AE%A1">二极管</a>（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。
注意事项
（1）有些单管，共三个引脚，中间的为空脚，一般在出厂时剪掉，但也有不剪的。
（2）若对管中有一只管子损坏，则可作为单管使用。3）测正向导通压降时，必须使用R&amp;TImes;1档。若用R&amp;TImes;1k档，因测试电流太小，远低于管子的正常工作电流，故测出的VF值将明显偏低。在上面例子中，如果选择R&amp;TImes;1k档测量，正向电阻就等于2.2k&Omega;，此时n&prime;=9格。由此计算出的VF值仅0.27V，远低于正常值（0.6V）。
<h3>2、超快恢复二极管SRD（SuperfastRecoveryDiode）</h3>
&nbsp; &nbsp; &nbsp; &nbsp;超快恢复二极管是在快恢复二极管基础上发展而成的，其反向恢复时间Trr比FRD更短，是极有发展前途的电力、电子半导体器件。

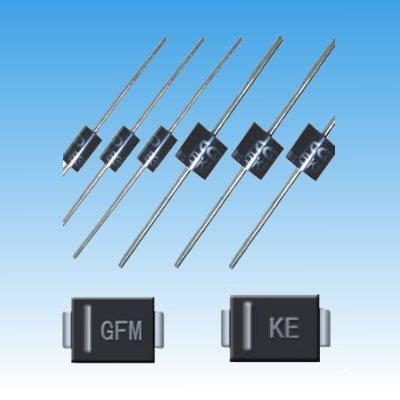

<h3>3、肖特基二极管SBD（SchottkyBarrierDiode）</h3>
&nbsp; &nbsp; &nbsp; &nbsp;肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode，缩写成SBD）的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
肖特基二极管作用
&nbsp; &nbsp; &nbsp; &nbsp;肖特基（Schottky）二极管，又称肖特基势垒二极管（简称SBD），它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。
&nbsp; &nbsp; &nbsp; &nbsp;一个典型的应用，是在双极型晶体管BJT的开关电路里面，通过在BJT上连接Shockley二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是74LS，74ALS，74AS等典型数字IC的TTL内部电路中使用的技术。
&nbsp; &nbsp; &nbsp; &nbsp;肖特基（Schottky）二极管的最大特点是正向压降VF比较小。在同样电流的情况下，它的正向压降要小许多。另外它的恢复时间短。它也有一些缺点：耐压比较低，漏<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>稍大些。选用时要全面考虑。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-02%2Ff605b4d2cc014d74b5f9ffc9708b1caf-bWNldV8yNTg3NzAyNDYxMjE2MjI2MjI0MjE2NDcuanBn.jpg" />
&nbsp;
<h3>4、检波二极管</h3>
&nbsp; &nbsp; &nbsp; &nbsp;检波二极管是用于把叠加在高频载波上的低频信号检出来的器件，它具有较高的检波效率和良好的频率特
性。
检波二极管作用
&nbsp; &nbsp; &nbsp; &nbsp;检波（也称解调）二极管的作用是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来，广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中，其工作频率较高，处理信号幅度较弱。
&nbsp; &nbsp; &nbsp; &nbsp;就原理而言，从输入信号中取出调制信号是检波，以整流电流的大小（100mA）作为界线通常把输出电流小于100mA的叫检波。锗材料点接触型、工作频率可达400MHz，正向压降小，结电容小，检波效率高，频率特性好，为2AP型。类似点触型那样检波用的二极管，除用于一般二极管检波外，还能够用于限幅、削波、调制、混频、开关等电路。也有为调频检波专用的特性一致性好的两只二极管组合件。
<h3>5、开关二极管</h3>
&nbsp; &nbsp; &nbsp; &nbsp;开关二极管是半导体二极管的一种，是为在电路上进行&ldquo;开&rdquo;、&ldquo;关&rdquo;而特殊设计制造的一类二极管。它由导通变为截止或由截止变为导通所需的时间比一般二极管短，常见的有2AK、2DK等系列，主要用于电子计算机、脉冲和开关电路中。
开关二极管工作原理
&nbsp; &nbsp; &nbsp; &nbsp;半导体二极管导通时相当于开关闭合（电路接通），截止时相当于开关打开（电路切断），所以二极管可作开关用，常用型号为1N4148。由于半导体二极管具有单向导电的特性，在正偏压下PN结导通，在导通状态下的电阻很小，约为几十至几百欧；在反向偏压下，则呈截止状态，其电阻很大，一般硅二极管在10&Mu;&Omega;以上，锗管也有几十千欧至几百千欧。利用这一特性，二极管将在电路中起到控制电流接通或关断的作用，成为一个理想的电子开关。
&nbsp; &nbsp; &nbsp; &nbsp;以上的描述，其实适用于任何一支普通的二极管，或者说是二极管本身的原理。但针对于开关二极管，最重要的特点是高频条件下的表现。
&nbsp; &nbsp; &nbsp; &nbsp;高频条件下，二极管的势垒电容表现出来极低的阻抗，并且与二极管并联。当这个势垒电容本身容值达到一定程度时，就会严重影响二极管的开关性能。极端条件下会把二极管短路，高频电流不再通过二极管，而是直接绕路势垒电容通过，二极管就失效了。而开关二极管的势垒电容一般极小，这就相当于堵住了势垒电容这条路，达到了在高频条件下还可以保持好的单向导电性的效果。
<h3>6、PIN型二极管（PINDiode）</h3>
&nbsp; &nbsp; &nbsp; &nbsp;普通的二极管由PN结组成。在P和N半导体材料之间加入一薄层低掺杂的本征（Intrinsic）半导体层，组成的这种P-I-N结构的二极管就是PIN二极管。正因为有本征（Intrinsic）层的存在，PIN二极管应用很广泛，从低频到高频的应用都有，主要用在RF领域，用作RF开关和RF保护电路，也有用作光电二极管（PhotoDiode）。PIN二极管包括PIN光电二极管和PIN开关二极管。
PIN二极管在不同偏置下的工作状态
（1）正偏下：PIN二极管加正向电压时，P区和N区的多子会注入到I区，并在I区复合。当注入载流子和复合载流子相等时，电流I达到平衡状态。而本征层由于积累了大量的载流子而电阻变低，所以当PIN二极管正向偏置时，呈低阻特性。正向偏压越大，注入I层的电流就越大，I层载流子越多，使得其电阻越小。下图是正偏下的等效电路图，可以看出其等效为一个很小的电阻，阻值在0.1&Omega;和10&Omega;之间。
（2）零偏下：当PIN二极管两端不加电压时，由于实际的I层含有少量的P型杂质，所以在IN交界面处，I区的空穴向N区扩散，N区的电子向I区扩散，然后形成空间电荷区。由于I区杂质浓度相比N区很低，多以耗尽区几乎全部在I区内。在PI交界面，由于存在浓度差（P区空穴浓度远远大于I区），也会发生扩散运动，但是其影响相对于IN交界面小的多，可以忽略不计。所以当零偏时，I区由于存在耗尽区而使得PIN二极管呈现高阻状态。
（3）反偏下：反偏情况跟零偏时很类似，所不同的是内建电场会得到加强，其效果是使IN结的空间电荷区变宽，且主要是向I区扩展。此时的PIN二极管可以等效为电阻加电容，其电阻是剩下的本征区电阻，而电容是耗尽区的势垒电容。下图是反偏下PIN二极管的等效电路图，可以看出电阻范围在1&Omega;到100&Omega;之间，电容范围在0.1pF到10pF之间。当反向偏压过大，使得耗尽区充满整个I区，此时会发生I区穿通，此时PIN管不能正常工作了。

快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用

高频二极管的分类有哪些？

&nbsp; &nbsp; &nbsp; <a href="https://www.bomman.com/">振动速度传感器</a>一般由内部永久磁铁，支撑弹簧，线圈，外壳和信号电缆构成。一般来说，速度传感器是
直接和被测物体刚性连接在一起的；当被测量物体发生振动时，速度传感器和被测物体一起运动，但是由于速
度传感器内的支撑弹簧的存在，使得永久磁铁和线圈做相对运动，如此一来线圈切割磁力线，速度传感器就成
了一个小型的发电机。
振动速度传感器安装方式
　　振动速度传感器通常是用来测量轴承的振动，在少数情况下也会用来测量转轴振动。在测量振动速度的时
候，如果传感器安装方式不正确或者安装不牢固，都会造成测量结果失真或者由于振动引起传感器损坏。因
此，我们要慎重选择振动速度传感器的安装方式。
　　当传感器用于测量转轴振动时，安装通常采取在现场用手扶、橡皮泥粘粘水磁吸盘固定、螺栓固定等四种
方式。在临时性振动测量中，大多数采用手扶传感器的方式，这种方法测量灵活、使用方便，特别是当振动速
度传感器数量缺少和传感器互换性不好时，有着特殊的优点;缺点在于测试误差相对较大，而且工作强度也大。
　　用橡皮泥粘粘传感器也比较方便，测量结果正确性相对于手扶效果会好得多。需要注意的是，橡皮泥不能
将振动速度传感器粘贴到垂直平面上，只能固定于水平面上，例如测量轴承座顶部垂直、水平、轴向振动。在
粘接牢靠，频率在50Hz时，该方法最大能量300&mu;m振动。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-22/1e8b68be81d14988a8ce5f2c75b4e433-bWNldV8yNzU5OTIzNjQxMTYzMjMwMzM4NDcwOC5qcGc.jpg" width="370" height="368" />
&nbsp;
　　橡皮泥还有一个缺点，就是粘接力受温度影响较大，温度较高和较低都会使粘接力显著降低，因此它不适
用于固定温度较高的汽轮机高中压转子和带盘车轮的轴承中测量的速度传感器；冬季冷态启动时，轴承温度过
低也不宜采用。
　　永磁吸盘固定速度传感器较橡皮泥的方式会更方便，而且目前国内也能制造出尺寸为&phi;50或50mm*50mm的
永磁吸盘，其吸力可达196N，用这样的吸盘固定500g以下的振动速度传感器，吸附在水平面上，最大可测量
1000&mu;m振动。缺点在于一般机组轴承座表面都涂有泥子或者油漆，这会导致吸盘的吸力降低，所以当吸附在垂
直平面上、振幅较大时，还需扶手辅助一下，避免传感器脱落而摔坏。
　　用螺栓直接将速度传感器固定在轴承上，不仅可以可靠地测量轴承座顶部三个方向的振动，而且还可以测
量垂直平面上两个方向的振动。这种安装方法是四种安装方法中最牢固的一种。
　　总之，振动速度传感器的安装要视测量的需要，根据不同的工作环境，选择以上四种方式中的最适合一
种，这样才能保证测量的顺利进行，减少测量和试验误差。

振动速度传感器一般由内部永久磁铁，支撑弹簧，线圈，外壳和信号电缆构成。

振动速度传感器的安装方式

&nbsp; &nbsp; &nbsp; &nbsp;霍尔<a href="https://www.bomman.com/global-search?searchWord=%E4%BC%A0%E6%84%9F%E5%99%A8">传感器</a>是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855&mdash;1938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔传感器作用
　　霍尔传感器的作用： 车上的霍尔传感器又叫凸轮轴位置传感器。作用是判缸点火，就是说是调整点火时间的。他坏掉的话不影响着车，但是发动机不能正常运行，很严重。对油耗不是影响不影响的问题，是不完全不能控制。要更换。 霍尔传感器的工作原理：
　　霍尔<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>传感器是根据霍尔原理制成的。它有两种工作方式，即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。

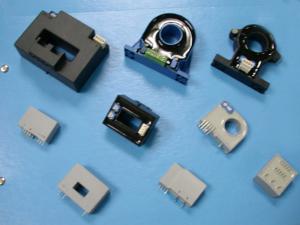

　　1、直放式电流传感器（开环式）
　　众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后直接输出，一般的
　　额定输出标定为4V。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-22/a066070adbdb421d9cf99a75189acf90-bWNldV8xMDQ0ODI1MjIxNjMyMzAwODkzMDA0LmpwZw.jpg" width="343" height="257" />
&nbsp;
　　2、磁平衡式电流传感器（闭环式）
　　磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿， 从而使霍尔器件处于检测零磁通的工作状态。
　　磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上， 所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。 这一电流再通过多匝绕组产生磁场 ，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场， 使霍尔器件的输
　　出逐渐减小。当与Ip与匝数相乘 所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用 ，此时可以通过Is来平衡。被测电流的任何变化都会破坏这一平衡。 一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1&mu;s，这是一个动态平衡的过程。

霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔传感器的作用

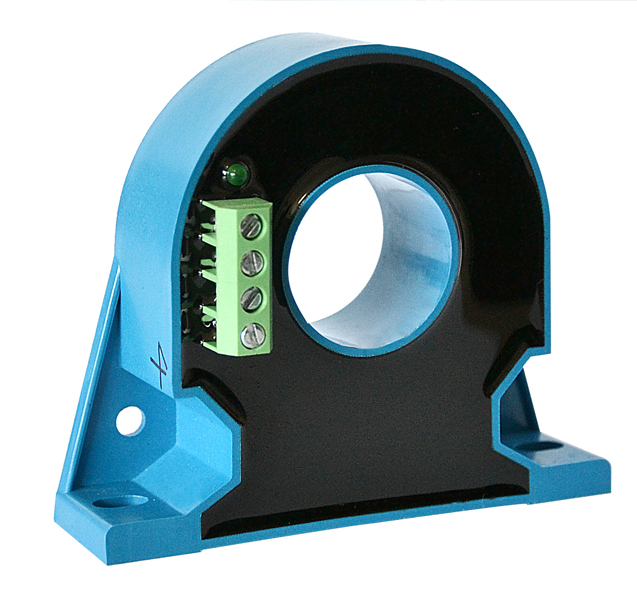

&nbsp; &nbsp; &nbsp; &nbsp;电量传感器是一种电量的前端信号取样装置，可以将被检测的电量通过特定的转换，变成用户所需要的信
号进行输出，按照输出类型的不同，有模拟量输出及数字量输出之分。
电量传感器原理
　　当电量传感器输出信息满足某种标准要求时，也称电量变送器。随着科学技术的不断发展，工业控制或检
测（监测）系统对电量隔离传感器的要求也越来越高，特别是在产品的稳定性、检测精度和功能方面。由于数
字化产品不论其性能还是功能，如非线性校正和小信号处理方面，模拟产品是不可比拟的。
　　因此，电量传感器的数字化是一种必然趋势。具有传感检测、传感采样、传感保护的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%BA%90">电源</a>技术渐成趋势，
检测电流或电压的传感器便应运而生并在我国开始受到广大电源设计者的青睐。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-22/926bd2dfdfcb483ba9a38a4ca315d069-bWNldV80NDQxNzkxNzExMTYzMjMwMDMyMDE0NS5qcGc.jpg" width="378" height="351" />
&nbsp;
电量传感器分类
　　依据输入信号特点，可以分为：直流电量传感器
　　最常见的是分流器、电阻分压器等；
　　交流电量传感器（一般适用于工频正弦波测量）
　　最常见的是电磁式电压互感器、<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%AE%B9">电容</a>式<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>互感器、电磁式电流互感器等；变频电量传感器（适用于各种
频率及波形的交流电量测量）
　　如霍尔电压传感器、霍尔电流传感器、罗氏线圈及变频功率传感器等。工频电量是变频电量的一种特例，
因此，变频电量传感器通常可以作为工频交流电量传感器使用，此外，除了罗氏线圈不能用于直流测量之外，
其它几种传感器还可作为直流电量传感器使用。
　　依据输出信号特点，可以分为：模拟量输出电量传感器数字量输出电量传感器
　　由于数字式电量传感器可以直接输出数字量，对于许多应用系统可以省去A/D采集模块，可以减轻系统设计
工作。并且，相对模拟量而言，数字信号的抗干扰能力较强，尤其是数字信号可以方便的采用光纤传输，可以
完全避免传输环节的损耗和干扰，为实现复杂电磁环境下高精度测量提供了科学的保障。

电量传感器是一种电量的前端信号取样装置，可以将被检测的电量通过特定的转换，变成用户所需要的信号进行输出，按照输出类型的不同，有模拟量输出及数字量输出之分。

电量传感器的原理及分类

<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/a225e88918bc4997a5f70a08696178c8-bWNldV82ODczMDMyNTQzMTYzMTk1MzYyODg5OC5qcGc.jpg" width="724" height="120" />
 正值中秋节及国庆节来临之际，圣禾堂感谢每一位客户的关注与厚爱，我们将始终坚持真实库存、明码标价。&ldquo;双节&rdquo;期间，圣禾堂安排如下：
 2021年&ldquo;中秋节&rdquo;放假时间为:2021年9月19日(周日)-9月21日(周二)共3天。 2021年&ldquo;国庆节&rdquo;放假时间为:2021年10月1日(周五)-10月7日(周四)共7天。 &ldquo;双节&rdquo;期间，业务员正常接收询报价，圣禾堂在线商城（<a href="http://www.bomman.com/">www.bomman.com</a>）可正常下单，仓库可当天发货，10月7日起恢复正常发货送货。
&mdash;&mdash;联系我们&mdash;&mdash;
在线询价QQ：800875998
紧急联系电话：18926464057
自助下单地址：<a href="http://www.bomman.com/">www.bomman.com</a>
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/2cabefbd37fb400b8ec8b0805e6824b6-bWNldV83NTg0NDc1NjI0MTYzMTk1MzY2NDExMS5qcGc.jpg" width="730" height="54" />
 圣禾堂在线（<a href="http://www.bomman.com/">www.bomman.com</a>），是一家提供全品类电子元器件交易的平台，并分别在长沙、台湾、香港等地设有分公司。 目前，圣禾堂在线有1.5亿人民币的现货库存，超过10万条现货库存数据，在深圳和香港拥有1.5万平米的标准智能恒温仓库，并先后获得：DIODES、ROHM、有方模块等多个一线品牌原厂授权，合作产品线超过100条。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/47ad521c629145228d76e73c584a2515-bWNldV8xMzM2MjE4MTE1MTYzMTk1MzY5NjI4OC5qcGc.jpg" width="700" height="322" />
​

正值中秋节及国庆节来临之际，圣禾堂感谢每一位客户的关注与厚爱，我们将始终坚持真实库存、明码标价。“双节”期间，圣禾堂安排如下

圣禾堂|2021年中秋、国庆放假安排

电力二极管的结构特点
电力<a href="https://www.bomman.com/global-search?searchWord=%E4%BA%8C%E6%9E%81%E7%AE%A1">二极管</a>（PowerDiode，PD）是指可以承受高电压、大电流，具有较大耗散功率的二极管，它与其他电力电子器件相配合，作为整流、续流、电压隔离、钳位或保护元件，在各种变流电路中发挥着重要作用。
电力二极管与小功率电力二极管的结构、工作原理和伏安特性相似，但它的主要参数的规定、选择原则等不尽相同，使用时应当引起注意。
电力二极管的内部结构也是一个PN结，其面积较大，最新研制出的特殊二极管如快速恢复二极管，在制作工艺上有新的突破，使开关时间大为减少。
电力二极管引出两个极，分别称为阳极A和阴极K，使用的符号也与中、小功率电力二极管一样，如图1所示。由于电力二极管的功耗较大，它的外形有螺旋式和平板式两种。螺旋式二极管的阳极紧拴在散热器上。平板式二极管又分为风冷式和水冷式，它的阳极和阴极分别由两个彼此绝缘的散热器紧紧夹住。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-02%2Ff0902d94302647ff977c08525e0c1bff-bWNldV82MDc0MzA4OTAxMDE2MjI2MTkzMzEyNjguanBn.jpg" width="391" height="315" />
&nbsp;
电力二极管的基本特性
1、静态特性
（1）主要是指其伏安特性
（2）正向电压大到一定值（门槛<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>Uto），正向电流才开始明显增加，处于稳定导通状态。与If对应的电力二极管两端的电压即为其正向电压降Uf。
（3）承受反向电压时，只有少子引起的微小而数值恒定的反向漏电流。
2、动态特性
因为结电容的存在，电压&mdash;电流特性是随时间变化的，这就是电力二极管的动态特性，并且往往专指反映通态和断态之间转换过程的开关特性。
由正向偏置转换为反向偏置
（1）电力二极管并不能立即关断，而是须经过一段短暂的时间才能重新获得反向阻断能力，进入截止状态。
（2）在关断之前有较大的反向<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>出现，并伴随有明显的反向电压过冲。
延迟时间：td=t1-t0
电流下降时间：tf=t2-t1
反向恢复时间：trr=td+tf
恢复特性的软度：tf/td，或称恢复系数，用Sr表示。a）正向偏置转换为反向偏置b）零偏置转换为正向偏置
由零偏置转换为正向偏置
先出现一个过冲Ufp，经过一段时间才趋于接近稳态压降的某个值（如2V）。
正向恢复时间Tfr
出现电压过冲的原因：电导调制效应起作用所需的大量少子需要一定的时间来储存，在达到稳态导通之前管压降较大；正向电流的上升会因器件自身的电感而产生较大压降。电流上升率越大，Ufp越高。

电力二极管（PowerDiode，PD）是指可以承受高电压、大电流，具有较大耗散功率的二极管，它与其他电力电子器件相配合，作为整流、续流、电压隔离、钳位或保护元件，在各种变流电路中发挥着重要作用。

电力二极管的结构特点与基本特征

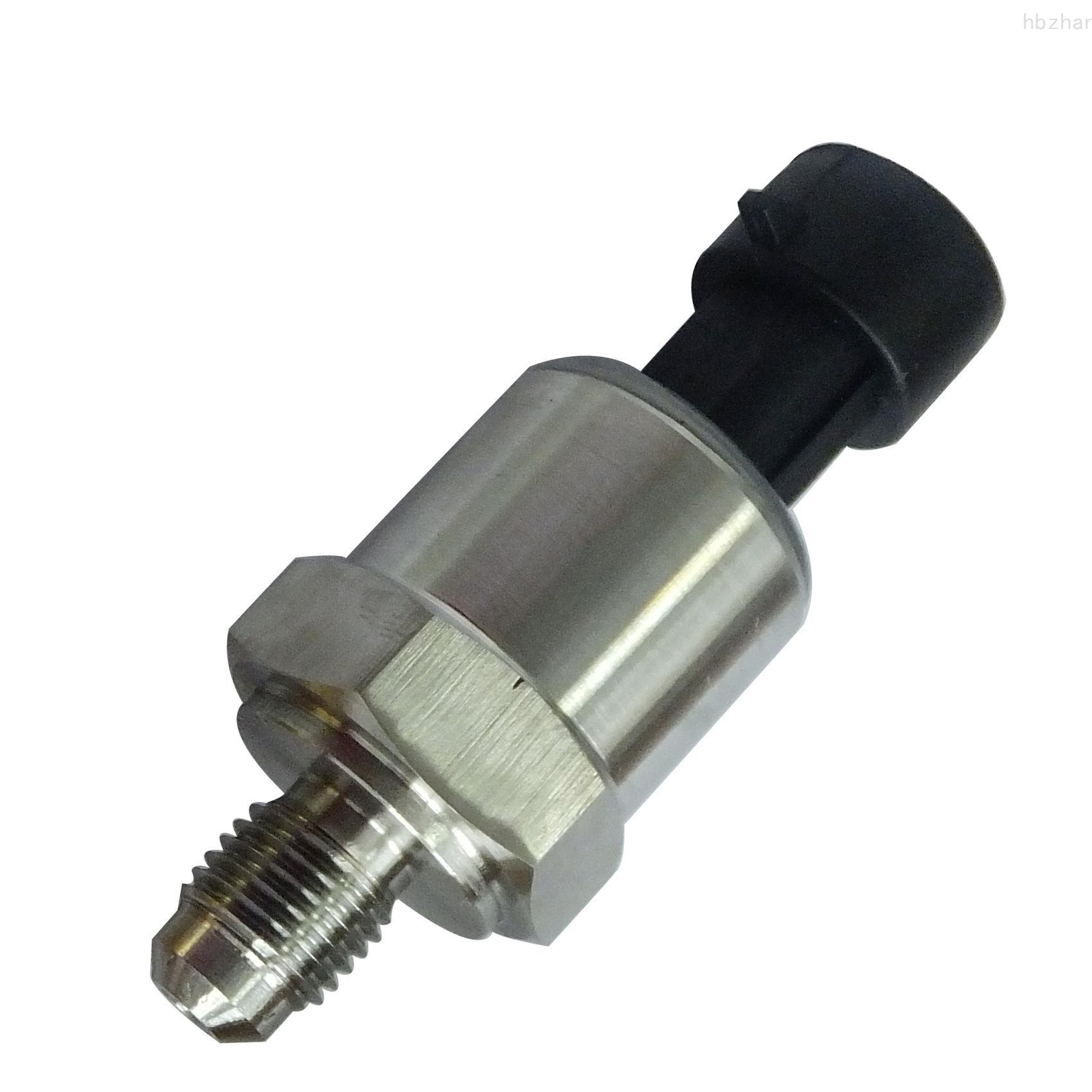

&nbsp; &nbsp; &nbsp; &nbsp;气压<a href="https://www.bomman.com/global-search?searchWord=%E4%BC%A0%E6%84%9F%E5%99%A8">传感器</a>是一种检测装置，能感受到被测是的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、标记录和控制等要求。它是实现自动化检测和控制的首要环节。
<h2>气压传感器分类</h2>
　　目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种：
　　1、按传感器的物理量分类，可分为位移、力速度温度流量、气体成份等传感器
　　2、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔光电、光栅、热电偶等传感器。
　　3、按传感器输出信号的性质分类，可分为：输出为<a href="https://www.bomman.com/global-search?searchWord=%E5%BC%80%E5%85%B3">开关</a>量（&ldquo;1&rdquo;和&ldquo;O&rdquo;或开&rdquo;和&ldquo;关&rdquo;）的开关型传感器;输出为拟型传感器;输出为脉冲或代码的数字型传感器。
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/fe2e2a4ed8014b9485a1f6fa611e8a03-bWNldV84Nzc1NjEzNzEyMTYzMTk1MjE2MDM2Mi5qcGc.jpg" width="303" height="202" />
&nbsp;
<h2>气压传感器的作用</h2>
　　气压传感器是由一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动化检测和控制的首要环节。
　　气压传感器除了模拟输出的产品外，数字输出产品在市场上也占有了很大市场。一般数字输出的产品多为贴片式、微小型、模块化产品（例如BA5803、BP5607、BT5611等）。数字输出的产品在使用中无需在进行放大电路、温补电路、标定零点等处理，使用起来更为方便。

气压传感器是一种检测装置，能感受到被测是的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、标记录和控制等要求

气压传感器的分类及作用

&nbsp; &nbsp; &nbsp; <a href="https://www.bomman.com/">光栅尺</a>是由标尺光栅和光栅读数头两部分组成。标尺光栅一般固定在机床活动部件上，光栅读数头装在机
床固定部件上，指示光栅装在光栅读数头中。光栅检测装置结构光栅检测装置的关键部分是光栅读数头，它由
光源、会聚透镜、指示光栅、光电元件及调整机构等组成。
光栅尺的工作原理
　　莫尔条纹以透射光栅为例，当指示光栅上的线纹和标尺光栅上的线纹之间形成一个小角度&theta;，并且两个光栅
尺刻面相对平行放置时，在光源的照射下，位于几乎垂直的栅纹上，形成明暗相间的条纹。这种条纹称为&ldquo;莫尔
条纹&rdquo; 。
　　严格地说，莫尔条纹排列的方向是与两片光栅线纹夹角的平分线相垂直。莫尔条纹中两条亮纹或两条暗纹
之间的距离称为莫尔条纹的宽度，以W表示。
&nbsp; &nbsp;　W=&omega; /2* sin（&theta; /2）=&omega; /&theta;&nbsp;
&nbsp;
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/3f5bb654c52340a7874ccc4f729db1ad-bWNldV83ODU5NjIxNTcxMTYzMTk0ODg4MzE3Ni5qcGc.jpg" width="362" height="267" />
&nbsp;
莫尔条纹具有以下特征：
　　（1）莫尔条纹的变化规律两片光栅相对移过一个栅距，莫尔条纹移过一个条纹距离。由于光的衍射与干涉
作用，莫尔条纹的变化规律近似正（余）弦函数，变化周期数与光栅相对位移的栅距数同步。
　　（2）放大作用在两光栅栅线夹角较小的情况下，莫尔条纹宽度W和光栅栅距&omega;、栅线角&theta;之间有下列关
系。式中，&theta;的单位为rad，W的单位为mm。由于倾角很小，sin&theta;很小，则W=&omega; /&theta;若&omega; =0．01mm，
&theta;=0.01rad，则上式可得W=1，即光栅放大了100倍。
　　（3）均化误差作用莫尔条纹是由若干光栅条纹共用形成，例如每毫米100线的光栅，10mm宽度的莫尔条
纹就有1000条线纹，这样栅距之间的相邻误差就被平均化了，消除了由于栅距不均匀、断裂等造成的误差。

光栅尺是由标尺光栅和光栅读数头两部分组成。标尺光栅一般固定在机床活动部件上，光栅读数头装在机  床固定部件上，指示光栅装在光栅读数头中
