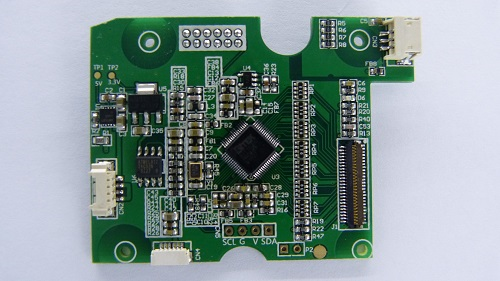

<p>&nbsp; &nbsp; &nbsp; &nbsp;集成电路是由多个元器件组成的，因此不能采用简单的方法来判断其好坏，一般可用下列几种方法进行质量判定。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;无论什么集成电路，在整机上查找故障原因确实比分立元件<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>要困难得多，但如果按下列方法查找，还是会很快查出故障原因的。</p>
<p><br />1、对可疑的集成电路，判断是否有故障的最快办法，是用同型号的好的集成电路替代试验。</p>
<p>2、电压测量判断法。对怀疑有故障的集成电路引脚电压进行测量，将测量结果与规定值或经验值进行比较，然后通过逻辑推断查出故障可能存在的部位。此后，首先对该部位的外围元件进行检查，以确定是外接元件和电路的故障还是集成电路本身出了故障。值得指出的是，测量电压时要细心，防止由于粗心大意造成集成电路引脚短路，使故障扩大。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-10%2F707c76e77c2445158adb18a9bfd83f72-bWNldV81MDg1NTM4NjQxMTYyMzMxMTE0NTY3MC5wbmc%3D.png" width="457" height="257" /></p>
<p>&nbsp;</p>
<p>3、外围电路的短路和开路也常是形成故障的原因，应用万用表逐点进行仔细的检查。</p>
<p>4、由于集成电路在电路中往往充当一个功能电路.了解集成电路的内部功能是非常有必要的。它可以帮助判断电路中的故障是在集成电路内部，还是由外接元件引起的，这样有助于分析故障产生的原因。</p>
<p>5、信号检查法。使用信号源及示波器检查输入及输出信号是否符合要求。对于数字集成电路来说，主要是通过信号查清逻辑关系;对于运算放大器来说，要弄清放大特性。故障产生的部位往往在正常与不正常信号<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>的两测试点之间，然后应重点检查该部位的外围元件及电路，找出故障产生的根源。</p>
<p>6、必要时可将集成电路从整机上拆下，用集成电路测试仪进行最终的判断。</p>

集成电路是由多个元器件组成的，因此不能采用简单的方法来判断其好坏，一般可用下列几种方法进行质量判定。

集成电路查找故障的6种方法

<p>&nbsp; &nbsp; &nbsp; <a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>传感器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出<a href="https://www.bomman.com/global-search?searchWord=%E7%9B%B4%E6%B5%81">直流</a>电压或直流电流并隔</p>
<p>离输出模拟信号或数字信号的装置。</p>
<p><strong>电压传感器的安装</strong></p>
<p>（1）线路板插针焊接式安装：既在线路板上做上线条，将传感器焊接在线路板上，如同一个元件一样。其优点</p>
<p>是体积小﹑重量轻﹑节省空间﹑易于安装。</p>
<p>（2）螺钉紧固型安装：即将传感器用螺钉拧在机箱底部或某个固定位置上，对外连接是各种不同的端子引线连</p>
<p>接。其优点是牢固﹑方便﹑易于拆卸。</p>

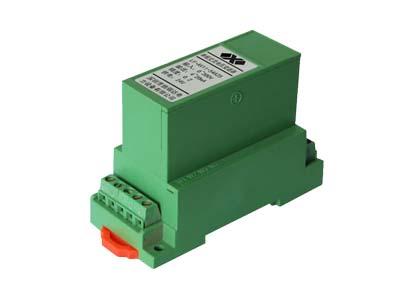

<p>（3）导轨型安装：既在传感器的底部有标准的35mm宽的燕尾槽，可以卡式安装。其优点是方便，具有通用</p>
<p>性，适合于野外做业安装。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-17/23faee3135b74a20bb6ac1aa51cb9283-bWNldV82NTkyMDkyNTQxMTYzMTg2NjU4ODcxOS5qcGc.jpg" width="280" height="210" /></p>
<p>&nbsp;</p>
<p><strong>电压传感器的测量</strong></p>
<p>（1）接触式测量：既测量量须接入到传感器中，传感器是串入到原边<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>中的。电压传感器，部分小电流传感</p>
<p>器及5A变送器均为接触式测量。</p>
<p>（2）非接触式测量：既所要测量的量无须断路，原边电路穿过传感器既可。</p>
<p><strong>电压传感器的选择</strong></p>
<p>（1）指标要求</p>
<p>当要求交直流同时可测，测量精度要求较高，动态特性又要好时，这样应选择磁平衡式电流电压传感器。动态</p>
<p>特性要求次之，并要求电压输出型的，经济型的，可以选择直测式<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>传感器。只测量交流，输出为标准信号</p>
<p>的，应选择变送器类产品。</p>
<p>（2）环境</p>
<p>当温度有特殊需求时，比如军级产品的温度要求。在定货时须特殊言明，单独制作。在有强磁场干扰的环境</p>
<p>中，使用传感器要有屏蔽措施。</p>

电压传感器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔  离输出模拟信号或数字信号的装置

电压传感器的安装及测试

<p><strong><span style="font-family: Verdana;">CMOS集成<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>功耗低</span></strong></p>
<p><span style="font-family: Verdana;">CMOS集成电路采用场效应管,且都是互补结构,工作时两个串联的场效应管总是处于一个管导通,另一个管截止的状态,电路静态功耗理论上为零。实际上,由于存在漏电流,CMOS电路尚有微量静态功耗。单个门电路的功耗典型值仅为20mW,动态功耗（在1MHz工作频率时）也仅为几mW。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路工作电压范围宽</span></strong></p>
<p><span style="font-family: Verdana;">CMOS集成电路供电简单,供电电源体积小,基本上不需稳压。国产CC4000系列的集成电路,可在3~18V电压下正常工作。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路逻辑摆幅大</span></strong></p>
<p><span style="font-family: Verdana;">CMOS集成电路的逻辑高电平&ldquo;1&rdquo;、逻辑低电平&ldquo;0&rdquo;分别接近于电源高电位VDD及电影低电位VSS。当VDD=15V,VSS=0V时,输出逻辑摆幅近似15V。因此,CMOS集成电路的电压电压利用系数在各类集成电路中指标是较高的。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路抗干扰能力强</span></strong></p>
<p><span style="font-family: Verdana;">CMOS集成电路的电压噪声容限的典型值为<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%BA%90">电源</a>电压的45%,保证值为电源电压的30%。随着电源电压的增加,噪声容限电压的绝对值将成比例增加。对于VDD=15V的供电电压（当VSS=0V时）,电路将有7V左右的噪声容限。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路输入阻抗高</span></strong></p>
<p><span style="font-family: Verdana;">CMOS集成电路的输入端一般都是由保护二极管和串联电阻构成的保护网络,故比一般场效应管的输入电阻稍小,但在正常工作电压范围内,这些保护二极管均处于反向偏置状态,直流输入阻抗取决于这些二极管的泄露电流,通常情况下,等效输入阻抗高达103~1011&Omega;,因此CMOS集成电路几乎不消耗驱动电路的功率。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路温度稳定性能好</span></strong></p>
<p><span style="font-family: Verdana;">由于CMOS集成电路的功耗很低,内部发热量少,而且,CMOS电路线路结构和电气参数都具有对称性,在温度环境发生变化时,某些参数能起到自动补偿作用,因而CMOS集成电路的温度特性非常好。一般陶瓷金属封装的电路,工作温度为-55 ~ +125℃;塑料封装的电路工作温度范围为-45 ~ +85℃。</span></p>
<p>&nbsp;</p>
<p><span style="font-family: Verdana;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-16%2F44c96b5e152646d1b9e39c8a07a2651d-bWNldV82Mjk0MTY4NTAxMDE2MjM4MzY0ODA3OTcuanBn.jpg" width="423" height="317" /></span></p>
<p>&nbsp;</p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路扇出能力强</span></strong></p>
<p><span style="font-family: Verdana;">扇出能力是用电路输出端所能带动的输入端数来表示的。由于CMOS集成电路的输入阻抗极高,因此电路的输出能力受输入电容的限制,但是,当CMOS集成电路用来驱动同类型,如不考虑速度,一般可以驱动50个以上的输入端。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路抗辐射能力强</span></strong></p>
<p><span style="font-family: Verdana;">CMOS集成电路中的基本器件是MOS晶体管,属于多数载流子导电器件。各种射线、辐射对其导电性能的影响都有限,因而特别适用于制作航天及核实验设备。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路可控性好</span></strong></p>
<p><span style="font-family: Verdana;">CMOS集成电路输出波形的上升和下降时间可以控制,其输出的上升和下降时间的典型值为电路传输延迟时间的125%~140%。</span></p>
<p><strong><span style="font-family: Verdana;">CMOS集成电路接口方便</span></strong></p>
<p><span style="font-family: Verdana;">因为CMOS集成电路的输入阻抗高和输出摆幅大,所以易于被其他电路所驱动,也容易驱动其他类型的电路或器件。</span></p>

CMOS集成电路采用场效应管,且都是互补结构,工作时两个串联的场效应管总是处于一个管导通,另一个管截止的状态,电路静态功耗理论上为零

CMOS集成电路的特点

<section data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section data-brushtype="text"><em><strong>厦门疫情反弹引供应链担忧，联电、玉晶光等厂商回复</strong></em></section>
</section>
</section>
</section>
</section>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-16/9ad669688afa4491bbadd7fabf17ec9d-bWNldV8xNDc2MjEwMDAxMTYzMTc4NTY2NzgyMy5qcGc.jpg" width="510" height="287" /></section>
<section></section>
<p>&nbsp;</p>
<section>7月以来国内疫情反弹，德尔塔毒株使得本轮疫情防控难度加大。据福建卫健委消息，<strong>自9月10日至9月15日24时，福建省累计报告本土确诊病例48例。</strong></section>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-16/8e2d9fbdeede4374a7a25fd4dac6fa09-bWNldV83NzAzMjE0MjEyMTYzMTc4NTY4MDgyMC5qcGc.jpg" width="448" height="129" /></section>
<section></section>

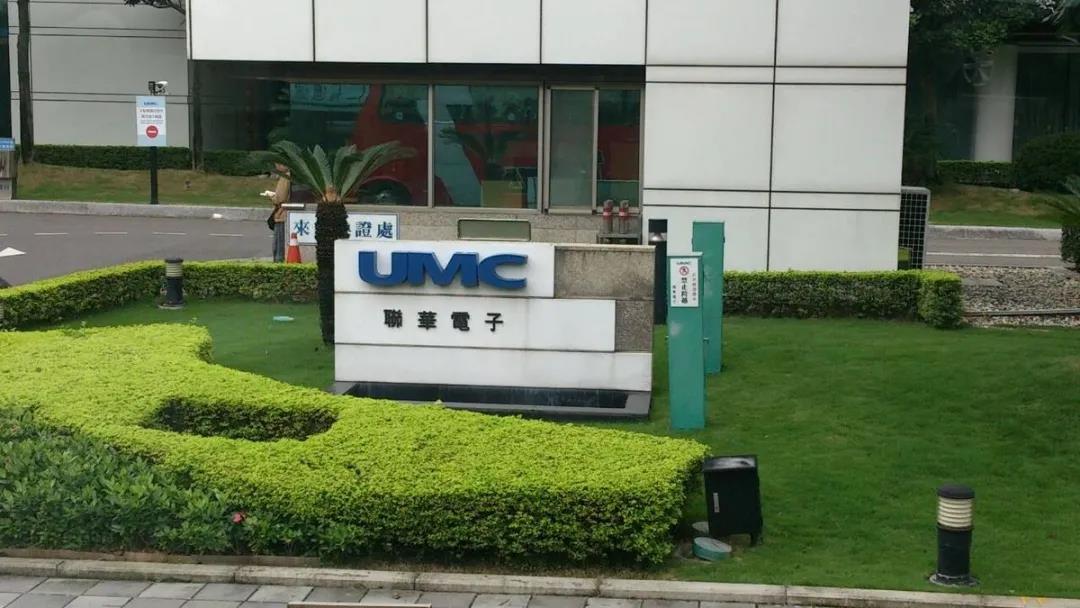

<section>联电旗下联芯12吋厂、苹果供应链玉晶光、TPK宸鸿主要生产据点都在厦门，该市已确诊53例。</section>
<section></section>
<section><strong>如今晶圆代工产能大缺，新一波晶圆代工涨价风蠢蠢欲动</strong>，加上苹果新机问世在即，玉晶光、TPK厦门厂区动态，牵动新品备货。这一波疫情反弹，引业内人士对供应链的担忧。</section>
<section></section>
<section></section>
<section>但好消息是，联电及苹果光学镜头供应商玉晶光以及触控面板供应商TPK昨天均表示，目前厦门厂区正常运作。但未来会如何，还需要根据疫情调整。</section>
<section></section>
<section></section>
<p>&nbsp;</p>
<section data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section></section>
<section data-brushtype="text"><em><strong>格芯狂砸60亿美元扩产，汽车芯片产量或翻番</strong></em></section>
<section data-brushtype="text"></section>
</section>
</section>
</section>
</section>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-16/23118983c5ed45bc90192662f1e5c14f-bWNldV81NzM3ODU5NzUzMTYzMTc4NTY5MTMxOS5qcGc.jpg" width="513" height="340" /></section>
<p>&nbsp;</p>
<p>周三(15日)晶圆代工大厂GlobalFoundries(格芯)宣布，鉴于全球对半导体产品需求不断增长，将进一步投资超过60亿美元以扩大整体产能、深化与高通的5G合作，并预估今年该公司车用芯片产量较去年增加至少一倍。</p>
<p>&nbsp;</p>
<p>格罗方德资深副总裁暨汽车、工业和多市场业务部门总经理MikeHogan表示，该公司正在全球投入超过60亿美元，其中40亿美元用于建立新加坡12吋新厂，10亿美元用于美国和德国扩厂，来提高车用芯片产能。</p>
<p>&nbsp;</p>
<p>Hogan警告，芯片短缺问题将持续到2022年，因为新投资需要相当长的时间才能转化为产能，例如新加坡的新厂要到2023年才能启用。</p>
<p>&nbsp;</p>
<p>另外，格罗方德还宣布与高通(Qualcomm)签署协议，双方将在5G射频(RF)前端制造方面扩大合作，由高通设计、格罗方德制造先进的5G射频前端产品。</p>
<p>&nbsp;</p>
<section data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section></section>
<section data-brushtype="text"><em><strong>全球十大IC设计厂商最新排名：台湾地区表现亮眼，三家进入前十</strong></em></section>
</section>
</section>
</section>
</section>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-16/905151c306f5470aad94721b8fc0b80d-bWNldV8zNDA4NDY5NjQxNjMxNzg1NzE2NzMwLmpwZw.jpg" width="403" height="304" /></p>
<p>&nbsp;</p>
<p>研调机构集邦咨询（TrendForce）昨（15）日公布最新报告指出，今年第2季全球前十大IC设计厂营收合计达298亿美元，年增60.8%。</p>
<p>&nbsp;</p>
<p>这里的排名指的是纯无晶元IC设计企业，因此专门的代工厂如台积电，以及IDM如英特尔、德州仪器等均不在此统计排名。</p>
<p>&nbsp;</p>
<p>第二季前五名业者排序与前季相同，然第六名至第十名则出现较大的变动。前五名排序与首季相同，依序是高通、英伟达、博通、联发科与AMD。第六名为台湾地区厂商联咏，接着由于Marvell完成收购Inphi，营收大幅成长，排名自第1季的第九名于第2季跃升为第七名，赛灵思及瑞昱排名第八与第九，戴乐格排名第十。</p>
<p>&nbsp;</p>
<p>可以看到台系IC设计企业表现亮眼，有三家进入到TOP10（联发科、联咏和瑞昱)。</p>
<p>&nbsp;</p>
<section data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section></section>
<section data-brushtype="text"><em><strong>国际巨头主动签长约，全球SiC争夺战火热化</strong></em></section>
</section>
</section>
</section>
</section>
<section data-role="paragraph">
<p>&nbsp;</p>
</section>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-16/80e43d2930b244bdbaeb222f3c11f3c9-bWNldV8zMTU3MDQ3NDc1MTYzMTc4NTczMTYzNy5qcGc.jpg" width="419" height="245" /></section>
<p>&nbsp;</p>
<p>据日媒报道，昭和电工株式会社于2021年9月13日宣布，与ROHM签订了功率半导体用SiC（碳化硅）外延片的多年长期供应合同。报道指出，本次签订的合同是向制造SiC功率半导体的ROHM供应昭和电工制造的SiC外延片。</p>
<p>&nbsp;</p>
<p>据悉，今年八月，昭和电工就宣布，将藉由公募增资、第三者配额增资筹措约1,100亿日圆资金，其中约700亿日圆将用于扩增SiC晶圆等半导体材料产能。</p>
<p>&nbsp;</p>
<p>日本市调机构富士经济指出，自2021年以后，在汽车/电子设备需求加持下，预估碳化硅(SiC)、氮化镓(GaN)等次世代功率半导体市场将以每年近20%的速度呈现增长，预计2030年市场规模将较2020年跳增3.8倍(成长约380%)。</p>
<p>&nbsp;</p>
<p>随着近年来全球对以SiC晶片为衬底的器件需求持续增长，各大国际厂商纷纷通过加强合作和产能扩张计划开启SiC争夺战。</p>
<p>&nbsp;</p>
<p>昭和电工除了此次与罗姆签订长期供应合同外，今年5月，该公司还与英飞凌科签订了供应契约，供应包括磊晶在内的各种SiC材料。根据双方公布的信息，英飞凌和昭和电工的合同期限为两年，并可选择延期。</p>
<p>&nbsp;</p>
<p>此外，科锐于今年8月宣布与意法半导体（ST）扩大现有的多年长期SiC晶圆供应协议。根据新的供应协议，科锐在未来几年将向意法半导体提供150毫米SiC裸片和外延片。</p>
<p>&nbsp;</p>
<p>罗姆也计划在今后5年内投资600亿日元，将使用于EV的SiC功率半导体产能扩增至现行的5倍。</p>
<p>&nbsp;</p>
<section data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section></section>
<section data-brushtype="text"><em><strong>苹果新品齐发，日月光、台积电等产能满载至年底</strong></em></section>
</section>
</section>
</section>
</section>
<section data-role="paragraph">
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-16/5693e65b3d1e45c4854b183aa611d902-bWNldV8zMjQ0MDA2MTE2MTYzMTc4NTc0Njc0NC5qcGc.jpg" width="439" height="248" /></section>
</section>
<section data-role="paragraph">
<p>&nbsp;</p>
</section>
<p>苹果秋季发表会一口气推出2款iPad及4款iPhone 13，同时发布新一代Apple Watch S7，业内人士看好台积电承接苹果5纳米大单且产能满载到年底；日月光投控掌握苹果系统级封装（SiP）大单，下半年营收将逐季创下新高。</p>
<p>&nbsp;</p>
<p>随着苹果下半年进入芯片备货旺季，台积电5纳米投片量快速拉升，预期年底前产能利用率将维持满载，加上新款iPhone 13及iPad等相关周边芯片订单强劲，台积电9月营收将创单月新高，下半年营收将逐季改写新高纪录。</p>
<p>&nbsp;</p>
<p>据悉，苹果2年前就与台积电签下A14及A15两款处理器的5纳米晶圆代工合约，当时已敲定晶圆代工价格，所以，台积电虽然明年计划全面调涨晶圆代工价格，但A15的晶圆代工价格没有调涨，所以iPhone 13销售价格也没有如外传因台积电涨价而调升的情况发生。</p>

7月以来国内疫情反弹，德尔塔毒株使得本轮疫情防控难度加大。据福建卫健委消息，自9月10日至9月15日24时，福建省累计报告本土确诊病例48例。

厦门疫情反弹引供应链担忧，联电、苹果、玉晶光等受影响

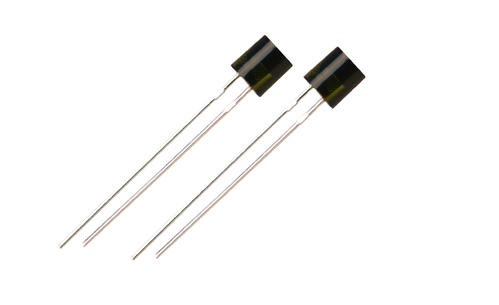

<div class="para">&nbsp; &nbsp; &nbsp; &nbsp;发光<a href="https://www.bomman.com/global-search?searchWord=%E4%BA%8C%E6%9E%81%E7%AE%A1">二极管</a>是一种常用的发光器件，通过电子与空穴复合释放能量发光，它在照明领域应用广泛。发光二极管可高效地将电能转化为光能，在现代社会具有广泛的用途，如照明、平板显示、医疗器件等。</div>
<div class="para">这种电子元件早在1962年出现，早期只能发出低光度的红光，之后发展出其他单色光的版本，时至今日能发出的光已遍及可见光、红外线及紫外线，光度也提高到相当的光度。而用途也由初时作为指示灯、显示板等；随着技术的不断进步，发光二极管已被广泛地应用于显示器和照明。</div>
<h3 class="para"><strong>特点</strong></h3>
<p><strong>稳定性</strong></p>
<p>10万小时，光衰为初始的50%</p>
<p><strong>效能</strong></p>
<p>消耗能量较同光效的白炽灯减少80%左右，较节能灯减少40%左右</p>
<p><strong>适用性</strong></p>
<p>体积很小，每个单元LED小片是3-5mm的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境</p>
<p><strong>电压</strong></p>
<p>发光二极管LED使用低压电源，供电电压在直流3-24V之间，根据产品不同而异，也有少数DC36V、DC40V等，所以它是一个比使用高压电源更安全的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%BA%90">电源</a>，特别适用于公共场所。</p>
<p><strong>环境污染</strong></p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;不含有害金属汞等</p>
<p>　　颜色发光二极管方便地通过化学修饰方法，调整材料的能带结构和禁带宽度，实现红黄绿蓝橙多色发光。红光管工作电压较小，颜色不同的红、橙、黄、绿、蓝的发光二极管的工作电压依次升高。</p>
<p><strong>价格</strong></p>
<p>　　LED的价格越来越平民化，因LED省电的特性，也许不久的将来，人们都会把白炽灯换成LED灯。我国部分城市公路、学校、厂区等场所已换装完LED路灯、节能灯等。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-05-28%2Fc27602a408ba43cc9a42851c6e4afc0c-bWNldV84NTE3NzczNjEyMTYyMjE4NzA3NzM0NC5qcGc%3D.jpg" width="480" height="365" /></p>
<p>&nbsp;</p>
<h3><strong>优点</strong></h3>
<p><strong>体积小</strong></p>
<p>　　LED基本上是一块很小的晶片被封装在环氧树脂里面，所以它非常的小，非常的轻。</p>
<p><strong>电压低</strong></p>
<p>　　LED耗电相当低，一般来说LED的工作<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>是2-3.6V。只需要极微弱电流即可正常发光。</p>
<p><strong>使用寿命长</strong></p>
<p>　　在恰当的电流和电压下，LED的使用寿命可达10万小时。</p>
<p><strong>高亮度、低热量</strong></p>
<p>　　LED使用冷发光技术，发热量比同等功率普通照明灯具低很多。</p>
<p><strong>环保</strong></p>
<p>　　LED是由无毒的材料构成，不像荧光灯含水银会造成污染，同时LED也可以回收再利用。</p>

发光二极管是一种常用的发光器件，通过电子与空穴复合释放能量发光，它在照明领域应用广泛

发光二极管的特点有哪些？

<p>Diodes 公司 (Nasdaq：DIOD) 推出&nbsp;AP22653Q&nbsp;可编程限流电源切换器。这款符合汽车规格的装置简化电源系统设计，同时确保经久耐用，提供受控与保护的电源路径。其额定连续负载电流高达 1.5A。主要产品应用有保护车辆 USB 端口及 ECU 供电轨，以及信息娱乐和远程通讯子系统。</p>
<p>AP22653Q 在高电流位准下的严格精度裕度为 &plusmn;7%，搭配使用标准值的外部电阻器，可轻松将电流限制阈值设定在 125mA 至 1735mA 之间的任何一点。这款装置的受控上升和下降时间，有助于减轻开启/关闭期间的浪涌影响。此外，它的 5&mu;s 短路响应有助于避免需要系统关闭/重启的情况。</p>
<p>AP22653Q 的导通电阻为 55mΩ (典型值)，大幅降低高负载电流下的功率损耗和压降。整合在这款装置中的反向电流防护，可避免由外部供电给周边装置时出现反向电流。另外还有过热保护和欠压锁定功能。支持 -40&deg;C 到 125&deg;C 的操作温度范围。</p>
<p>AP22653Q&nbsp;电源切换器符合 AEC-Q100 Grade 1 等级规范，能以 IATF 16949 标准认证的生产设施制造，并通过 PPAP。该产品采用小巧的 SOT26 封装。</p>

Diodes 公司 (Nasdaq：DIOD) 推出 AP22653Q 可编程限流电源切换器

Diodes 公司的精密可调式限流电源切换器，对汽车子系统提供绝佳保护能力

<p>&nbsp; &nbsp; &nbsp; &nbsp; 工频变压器也称作低频变压器，以示与开关<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%BA%90">电源</a>用高频变压器有区别，工频变压器在过去传统的电源中大量使用，而这些电源的稳定方式又是采用线性调节的，所以那些传统的电源又被称为线性电源。工频一般指市电的频率,在我国是50Hz,其他国家也有60Hz的。而可以改变这个频率交流电的电压的变压器,就是叫工频变压器了。工频一般指市电的频率,在我国是50Hz,其他国家也有60Hz的。而可以改变这个频率交流电的电压的变压器,就是叫工频变压器了。</p>
<p><strong>工频变压器的设计选材</strong></p>
<p>　　从节约能源及原材料的角度，可采取以下建议：</p>
<p>　　1、减少铜的用量，有两个方面可以实现，一是减少线径这就意味着铜阻增大，铜损损耗就会增大。二是减少圈数，就会使空载电流增大，同样空载损耗就会加大，如果变压器长时间的处于通电待机状态，电力资源的浪费是非常大的。每年我国因为家用电器的长期处于待机通电状态造成的电力浪费以数十亿元计。</p>
<p>　　2、变压器设计时应使铜损和铁损相等，这样变压器的损耗最低，工作最稳定，如果一个变压器设计完后，由于为节省铜线，而采取小号的线径和减少圈数的方法，使得铁心窗口还有很多的空间余量，这样就说明铁心的尺寸选择的过大，造成了铁心的浪费，由于铁心的规格大，绕线的平均周长也大，同样会造成铜线的用量增加。根据现在的价格，铁心的成本要高于铜线的成本。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-05-14%2Facce4ff2427c43abb043c9f8d226eb30-bWNldV84NjMxNzA3NDExNjIwOTgwNTEwNzAwLmpwZw%3D%3D.jpg" width="483" height="337" /></p>
<p>&nbsp;</p>
<p>　　所以在设计时，在保证性能满足客户的要求的情况下，应尽量选择小号的铁心，能用41的，就绝不用48的。关于空载电流，从节省待机的损耗上考虑，还是尽量低的好。</p>
<p><strong>工频变压器与高频变压器的区别</strong></p>
<p>　　1、工作频率的差别：</p>
<p>　　工频变压器的工作频率一般是指50HZ货60HZ的电源频率;高频变压器的工作频率一般都在1KHZ以上，甚至几十KHZ或者上百KHZ，应用范围不同频率也不一样。</p>
<p>　　2、磁性材料的差别:</p>
<p>　　工频变压器采用硅钢片作为磁芯材料的;高频变压器是采用铁氧体磁芯材料。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-05-14%2Fe9d226284e874e1392edb5105598a475-bWNldV81NDgyMDY5NDkyMTYyMDk4MDUyNzQ4My5qcGc%3D.jpg" width="392" height="298" /></p>
<p>&nbsp;</p>
<p>　　3、应用方面：</p>
<p>　　工频变压器一般多用于将220V或者110V工频高压变换成工频低压，供小家电的<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>板供电使用(如豆浆机、抽油烟机、音响等等，应用范围比较广泛;高频变压器用途就广泛了(如;手机充电器，电子镇流器，开关电源，彩电电源，电脑电源，液晶驱动及电源等等许多场合都有使用)。</p>

工频变压器也称作低频变压器，以示与开关电源用高频变压器有区别，工频变压器在过去传统的电源中大量使用，而这些电源的稳定方式又是采用线性调节的，所以那些传统的电源又被称为线性电源

工频变压器的解析

<div class="para">&nbsp; &nbsp; &nbsp; <a href="https://www.bomman.com/global-search?searchWord=%E5%8F%98%E5%8E%8B%E5%99%A8">变压器</a>是电源中的一个关键元件。传统的变压器通常由铁氧体磁芯及铜线圈构成，体积庞大而且容易产生电磁干扰。平面变压器（Planar Transformer）可有效地解决体积及高频问题。</div>
<div class="para">&nbsp; &nbsp; &nbsp; &nbsp;平面变压器与传统的变压器相比最大的区别在于铁芯及线圈绕组。平面变压器采用小尺寸的E型、RM型或环型铁氧体磁芯，通常是由高频功率铁氧体材料制成，在高频下有较低的磁芯损耗；绕组采用多层印刷电路板迭绕而成，绕组或铜片迭在平面的高频铁芯上构成变压器的磁回路。这种设计有低的直流铜阻、低的漏感和分布电容，可满足谐振电路的设计要求。而且由于磁芯良好的磁屏蔽，可抑制射频干扰。</div>
<div class="para">

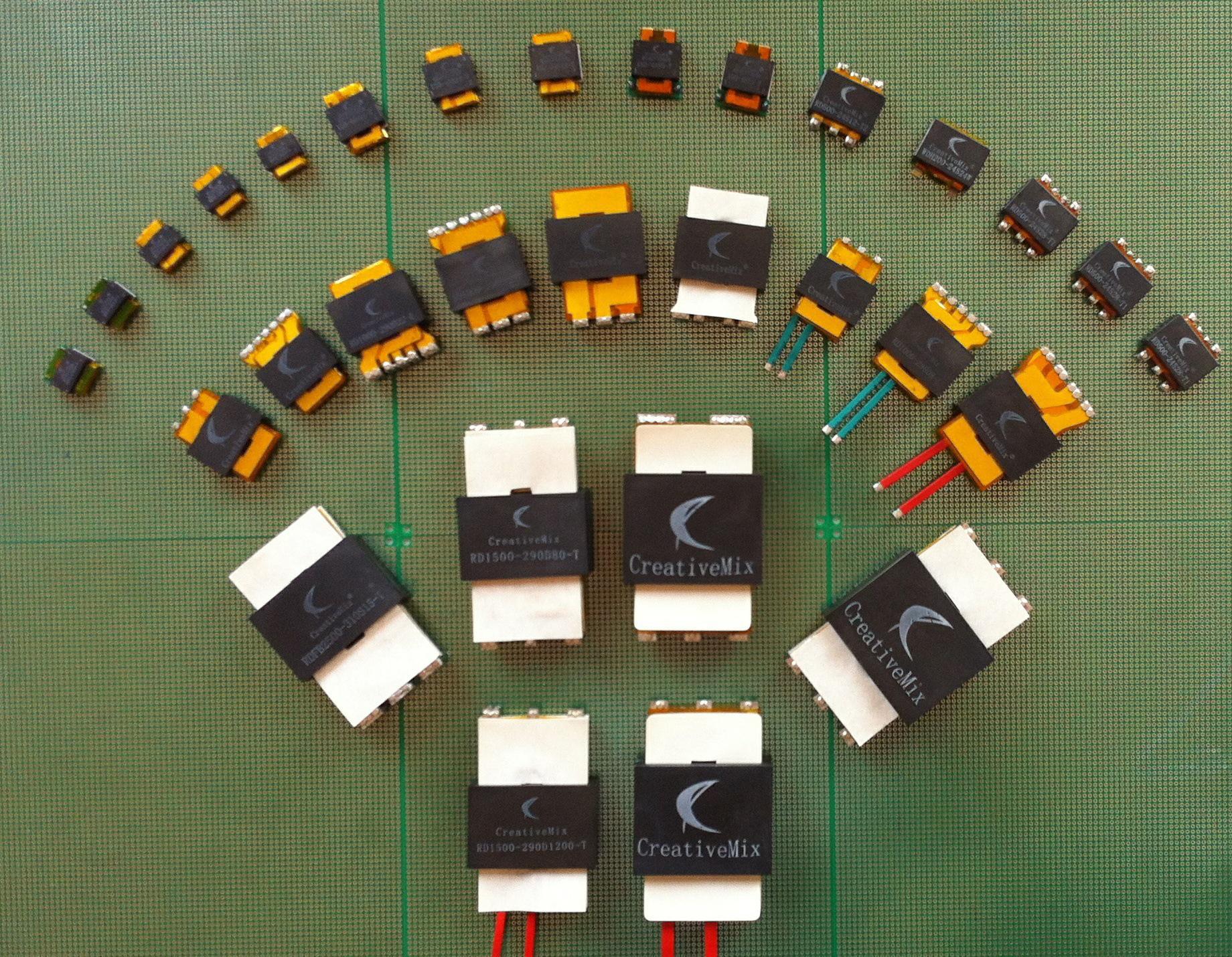

<p>&nbsp; &nbsp; &nbsp; &nbsp;平面变压器采用精密的薄铜片或若干蚀刻在绝缘薄片上的平面铜绕组构成，绕组或铜片迭放在平面的高频铁芯上构成变压器的磁<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>。这一结构的改进使平面变压器体积小巧，同时具有传统变压器难于达到的以下特征：　　</p>
<p><strong>绝缘性良好</strong></p>
<p>　　在传统的变压器中，由于采用漆包线作为绕组，同时铁芯体积较大，高压放电及年久老化等原因均会导致变压器的绝缘受到影响。而平面变压器由导电电路与绝缘片相重迭构成，绝缘片可耐高温（+130℃），因而可保证绕组间、初-次级及次-次级的高绝缘性，避免了热损坏及短路情况。</p>
<p>　&nbsp; &nbsp; 在薄型开关电源设计中应注意输入电源总线应尽量短，以免过高的开关频率带来极大的噪声，同时减少或缩短AC回路，以避免二次输出电路产生热量过大，此外还须考虑磁场及绝缘问题。由于平面变压器体积小、重量轻、功率大且性能稳定，在考虑了以上因素后，它可有效地简化薄型开关电源设计。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-05-14%2Ff057e11c00634bbab4a8f04d86a33954-bWNldV83MTkyMDExNjYzMTYyMDk4MjE0Nzk5MS5qcGc%3D.jpg" width="399" height="310" /></p>
<p>&nbsp;</p>
<p><strong>效率高、功率大</strong></p>
<p>　　由于传统变压器由铁氧芯加圆柱状的线绕组构成，当<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>流过时，趋肤效应使电荷远离导线中部而分散在边缘，使得圆柱导线中的电流沿导线表面分布，因而铜导线利用率不高。这一情况在高频时尤其明显。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;而在平面变压器中，&ldquo;导线&rdquo;实际上是一些平面的导体，在平面导体中，电流也会远离中心趋于边缘流动，但电流仍然流经全部导体，因而可得到很大的电流密度，每层绕组最大电流可达200A。同时，由于铁芯小，损耗少，它可得到更高的效率。当开关频率为500kHz时，其工作效率可达到97%，其高电流密度和高效率可使单个变压器功率高达1W-25，000W。</p>
<p>　　</p>
</div>

变压器是电源中的一个关键元件

平面变压器的特征

<p>&nbsp; &nbsp; &nbsp; &nbsp;隔离<a href="https://www.bomman.com/global-search?searchWord=%E5%8F%98%E5%8E%8B%E5%99%A8">变压器</a>是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变</p>
<p>压器的隔离是隔离原副边绕线圈各自的电流。早期为欧洲国家用在电力行业，广泛用于电子工业或工矿企业、</p>
<p>机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;隔离变压器与普通变压器相比，二者工作的重点目标不同，按照需求改变电压并输出是普通变压器的主旨</p>
<p>目标。按照其功能目标可以将普通变压器简单区分为降压变压器和升压变压器。而隔离电压并不是普通变压器</p>
<p>的主要任务，有的变压器原边与副边的电压没有隔离，普通变压器偏重改变电压，无法隔离电压。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;隔离电压是隔离变压器的首要工作任务。对隔离变压器来说，原副边线圈材质的绝缘性是首要注意的问</p>
<p>题。另外，隔离变压器在切处和次级线之间设有隔离层，这个隔离层连接的是初级接地端，这个设计对隔离杂</p>
<p>质有不可忽视的作用。隔离变压器在隔离杂质和设备的维护保养方面具有很大优势。但是二者作为变压器也具</p>
<p>有共同点：他们的工作原理均是利用电磁感应原理。隔离变压器则更偏重于隔离电压保障安全。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-05-13%2Fcb614e2e47ee48bdaa4b3226e3ce50ee-bWNldV82MTU3NzIyOTU4MTYyMDkwMDYxNDQ0Ny5qcGc%3D.jpg" width="464" height="309" /></p>
<p>&nbsp;</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;隔离变压器作为一种安全性能极高的变压器，具有稳定性强、抗阻性高的优势。不但保护设备的安全，</p>
<p>而且可以保障使用者的人身安全。目前多用于精密仪器系统的净化维护、保养、防止雷击、抗干扰、稳定转</p>
<p>化电能等方面，很多制造厂家也越来越重视隔离变压器的生产，也逐渐把重点放在降低噪音、<a href="https://www.bomman.com/">降低能耗</a>、提</p>
<p>高使用效率、更加环保等方面上来，未来将生产出性能越来越优良的隔离变压器。</p>

 隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。

隔离变压器的优缺点

<p>&nbsp; &nbsp; &nbsp; &nbsp;电荷藕合器件图像<a href="https://www.bomman.com/global-search?searchWord=%E4%BC%A0%E6%84%9F%E5%99%A8">传感器</a>CCD（Charge Coupled Device），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。</p>
<p><span style="font-size: 14pt;"><strong>ccd传感器工作原理</strong></span></p>
<p>　　CCD传感器是一种新型光电转换器件，它能存储由光产生的信号电荷。当对它施加特定时序的脉冲时，其存储的信号电荷便可在CCD内作定向传输而实现自扫描。它主要由光敏单元、输入结构和输出结构等组成。它具有<a href="https://www.bomman.com/global-search?searchWord=%E5%85%89%E7%94%B5">光电</a>转换、信息存贮和延时等功能，而且集成度高、功耗小，已经在摄像、信号处理和存贮3大领域中得到广泛的应用，尤其是在图像传感器应用方面取得令人瞩目的发展。</p>
<p>&nbsp;</p>
<p>　　当光照射到ＣＣＤ硅片上时，在栅极附近的半导体体内产生电子－空穴对，其多数载流子被栅极电压排开，少数载流子则被收集在势阱中形成信号电荷。当向SiO2表面的电极加正偏压时，P型硅衬底中形成耗尽区（势阱），耗尽区的深度随正偏压升高而加大。其中的少数载流子（电子）被吸收到最高正偏压电极下的区域内，形成电荷包（势阱）电荷转移的控制方法，类似于步进电极的步进控制方式。也有二相、三相等控制方式之分。下面以三相控制方式为例说明控制电荷定向转移的过程。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-16/008d74cde3a04efc9eadf2562b4f64f4-bWNldV8zODM4NDQ3OTMyMTYzMTc4Mjg2OTE0MS5qcGc.jpg" width="422" height="207" /></p>
<p>&nbsp;</p>
<p>&nbsp;</p>
<p>　　三相控制是每一排像素上有三个金属电极P1，P2，P3，依次施加三个相位不同的脉冲，使得每排电极下电荷包向一侧移动。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;随着控制脉冲的分配，电荷包从一侧转移到最终端，由输出二极管收集后送给放大器处理，实现电荷移动。当各排电荷全部移出感应区即扫描完成一幅画面，这些电荷最终以二进制的形式存储或修改。</p>
<p>　　以上是从微观方面介绍了CCD图像传感器中核心原件感官<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>的原理，在宏观方面按照结构又可分为两类：CCD线列图像传感器和CCD面阵图像传感器，它们在结构方面的差异导致了用途的不同，但原理一样，都是利用了CCD的光电转换和电荷转移的双重功能制成， 线阵CCD：用一排像素扫描过图片，做三次曝光&mdash;&mdash;分别对应于红、绿、蓝 三色滤镜，正如名称所表示的，线性传感器是捕捉一维图像。而CCD面阵图像传感器有呈二维矩阵排列的感光单元&mdash;&mdash;感光区、信号存储区和输出转移部分组成，根据传输和读出的结构方式不同又分为：行传输、帧传输、行间传输等。</p>

电荷藕合器件图像传感器CCD（Charge Coupled Device），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。

集成电路查找故障的6种方法

电压传感器的安装及测试

CMOS集成电路的特点

厦门疫情反弹引供应链担忧，联电、苹果、玉晶光等受影响

发光二极管的特点有哪些？

Diodes 公司的精密可调式限流电源切换器，对汽车子系统提供绝佳保护能力

工频变压器的解析

平面变压器的特征

隔离变压器的优缺点

ccd传感器的工作原理

热销型号

热门资讯

全球服务热线
