<p>&nbsp; &nbsp; &nbsp; &nbsp;（1）光栅传感器与数显表插头座插拔时应关闭电源后进行。</p>
<p>　　（2）尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅传感器壳体内部。</p>
<p>　　（3）定期检查各安装联接螺钉是否松动。</p>
<p>　　（4）为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。</p>
<p>　　（5）为保证光栅传感器使用的可靠性，可每隔一定时间用乙醇混合液（各50%）清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。</p>
<p>　　（6）光栅<a href="https://www.bomman.com/global-search?searchWord=%E4%BC%A0%E6%84%9F%E5%99%A8">传感器</a>严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅传感器即失效了。</p>
<p>　　（7）不要自行拆开光栅传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅传感器的精度；另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。</p>
<p>　　（8）应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。</p>
<p>　　（9） 光栅传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及表面，破坏光栅尺质量。</p>

光栅传感器与数显表插头座插拔时应关闭电源后进行

位移传感器使用注意事项

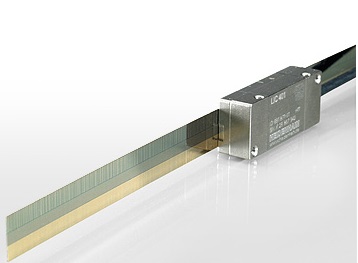

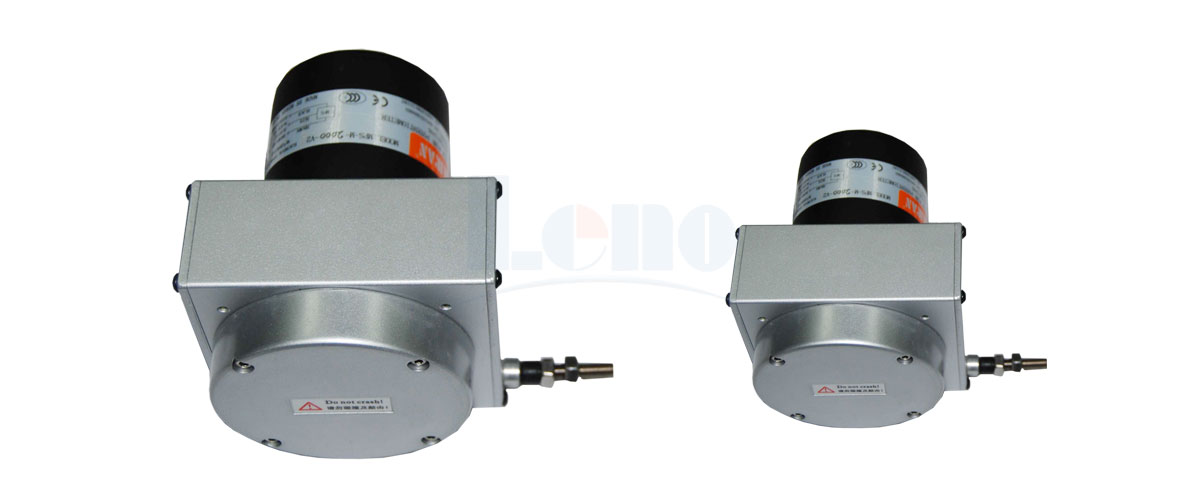

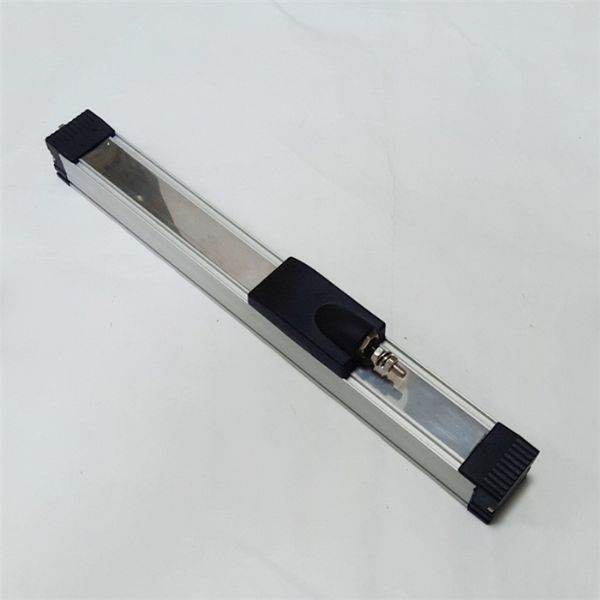

<p>&nbsp; &nbsp; &nbsp; &nbsp;光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置。光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。其测量输出的<a href="https://www.bomman.com/global-search?searchWord=%E4%BF%A1%E5%8F%B7">信号</a>为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。</p>
<p><span style="font-size: 14pt;"><strong>位移传感器安装方式</strong></span></p>
<p>　　光栅线位移传感器的安装比较灵活，可安装在机床的不同部位。</p>
<p>　　一般将主尺安装在机床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意切屑、切削液及油液的溅落方向。如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上（如滑板）。</p>
<p><strong>　　1、位移传感器安装基面</strong></p>
<p>　　安装光栅线位移传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。如果不能达到这个要求，则需设计加工一件光栅尺基座。基座要求做到：</p>
<p>　　①应加一根与光栅尺尺身长度相等的基座（最好基座长出光栅尺50mm左右）。</p>
<p>　　②该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。另外，还需加工一件与尺身基座等高的读数头基座。读数头的基座与尺身的基座总共误差不得大于&plusmn;0.2mm。安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与尺身之间的间距为1~1.5mm左右。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/874f0f394edf443c87d7b74d97b30597-bWNldV81NzQwOTY4MDcyMTYzMTk0NzkwMzM4Ny5qcGc.jpg" width="494" height="197" /></p>
<p>&nbsp;</p>
<p><strong>　　2、位移传感器主尺安装</strong></p>
<p>　　将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台（主尺与工作台同时移动）。用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm/1000mm以内时，把M2螺钉彻底上紧。在安装光栅主尺时，应注意如下三点：</p>
<p>　　（1）在装主尺时，如安装超过1.5M以上的光栅时，不能象桥梁式只安装两端头，尚需在整个主尺尺身中有支撑。</p>
<p>　　（2）在有基座情况下安装好后，最好用一个卡子卡住尺身中点（或几点）。</p>
<p>　　（3）不能安装卡子时，最好用玻璃胶粘住光栅尺身，使基尺与主尺固定好。</p>
<p><strong>　　3、位移传感器读数头的安装</strong></p>
<p>　　在安装读数头时，首先应保证读数头的基面达到安装要求，然后再安装读数头，其安装方法与主尺相似。最后调整读数头，使读数头与光栅主尺平行度保证在0.1mm之内，其读数头与主尺的间隙控制在1~1.5mm以内。</p>
<p><strong>　　4、位移传感器限位装置</strong></p>
<p>　　光栅线位移<a href="https://www.bomman.com/global-search?searchWord=%E4%BC%A0%E6%84%9F%E5%99%A8">传感器</a>全部安装完以后，一定要在机床导轨上安装限位装置，以免机床加工产品移动时读数头冲撞到主尺两端，从而损坏光栅尺。另外，用户在选购光栅线位移传感器时，应尽量选用超出机床加工尺寸100mm左右的光栅尺，以留有余量。</p>
<p><strong>　　5、位移传感器检查</strong></p>
<p>　　光栅线位移传感器安装完毕后，可接通数显表，移动工作台，观察数显表计数是否正常。 在机床上选取一个参考位置，来回移动工作点至该选取的位置。数显表读数应相同（或回零）。另外也可使用千分表（或百分表），使千分表与数显表同时调至零（或记忆起始数据），往返多次后回到初始位置，观察数显表与千分表的数据是否一致。</p>
<p>　　通过以上工作，光栅传感器的安装就完成了。但对于一般的机床加工环境来讲，铁屑、切削液及油污较多。因此，光栅传感器应附带加装护罩，护罩的设计是按照光栅传感器的外形截面放大留一定的空间尺寸确定，护罩通常采用橡皮密封，使其具备一定的防水防油能力。</p>

 光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置

位移传感器安装方式

<p>&nbsp; &nbsp; &nbsp; <a href="https://www.bomman.com/global-search?searchWord=%E5%85%89%E7%94%B5">光电</a>传感器是各种光电检测系统中实现光电转换的关键元件，而光电材料是光电传感器中的重要组成部</p>
<p>分。光照在光电材料上时，材料表面的电子吸收能量。当电子吸收的能量足够大时，电子会克服原子核对它</p>
<p>的束缚力，脱离材料表面而进入外界空间，从而改变光电材料的导电性。</p>
<p><span style="font-size: 14pt;"><strong>光传感器的分类及用途</strong></span></p>
<p>光传感器是一种传感装置，主要由光敏元件组成，主要分为环境光传感器、红外光传感器、太阳光传感器、</p>
<p>紫外光传感器四类，主要应用在改变车身电子应用和智能照明系统等领域。</p>

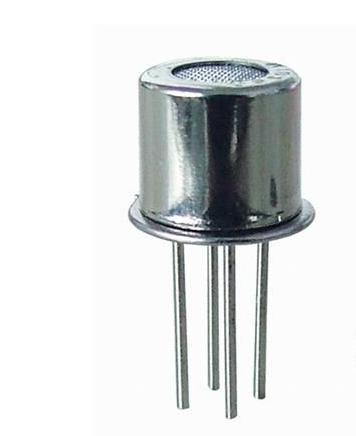

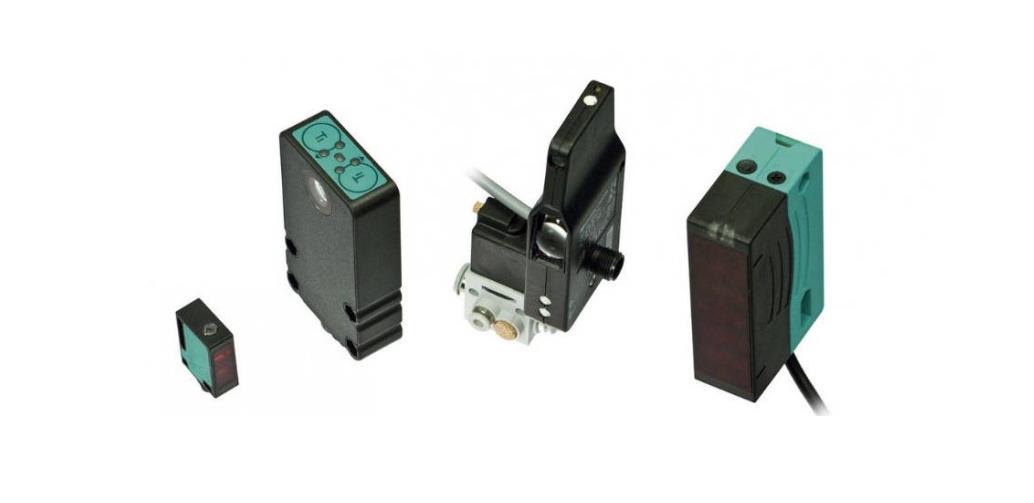

<p>1． 对射式光电传感器。所谓的对射式传感器就是指组成传感器的发射器和接受器是分开放置的，发射器发</p>
<p>射红外光后，会经过一定距离的传输后才能到达接受器的位置处，并且与接受器形成一个通路，当我们需要</p>
<p>检测的物体通过对射式光电传感器时，光路就会被检测物体所阻挡，这是接受器就会及时的反应并输出一个</p>
<p>开关控制信号，在粉尘污染比较严重的环境中或是野外的环境中都可以应用对射式光电传感器。</p>
<p>2. 漫反射式光电传感器。这种传感器的检测头内部也是装有发射器和接受器的，但是并没有反光板的，一般</p>
<p>情况下，接受器是无法接收到发射器所发出的光的，但是当需要我们检测的物体通过光电传感器时，物体会</p>
<p>将光线反射回去，接受器接收到光信号，输出一个开关控制信号，漫反射式光电传感器大多应用在自动冲水</p>
<p>系统中。</p>
<p>3. 反射式光电传感器。在一个接头装置的内部同时装有发射器、接受器以及反光板。发射器所发出的光电在</p>
<p>反射原理的作用下会反射给接受器，这种光电控制的作用也就是所谓的反光板反射式的光电开关。通常情况</p>
<p>下，反光板会将发射器所发射的光反射回去的，接受器可以接收到，当检测的物体挡住了光路，接受器就接</p>
<p>收不到反射光，这时开关就会产生作用，输出开关信号。反射式光电传感器一般用于辨别不透明度的物体，</p>
<p>并且有效的距离较大，可用于粉尘污染较为严重的环境中。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/7c09594a0e7b4cecb6aca91c3e0b1484-bWNldV8xODcyMDkwNjYxMTYzMTk0NzI0ODQ4OS5qcGc.jpg" width="280" height="344" /></p>
<p>&nbsp;</p>
<p>4. 槽形光电传感器。其通常也被叫做U 型光电<a href="https://www.bomman.com/global-search?searchWord=%E5%BC%80%E5%85%B3">开关</a>，在U 型槽的两侧分别装有发射器和接受器，并且两者形</p>
<p>成一个统一的光轴。当我们所检测的物体通过U 型槽时，光轴就会被隔断，这是光电开关就会产生反应，输</p>
<p>出开关信号。槽形光电开关的稳定性和安全性都很高，所以一般用于透明物体、半透明物体以及高速变化物</p>
<p>体的检测工作中。</p>
<p>5.&nbsp;光纤式光电传感器。这种光电传感器的工作原理就是将光源处的光用光纤接到检测点的位置处，调制区内</p>
<p>部的光会与待测的物体相互作用，从而改变光的光学性质，之后光接受器就会接收到检测点位置处的光信号，</p>
<p>也就形成了光纤式光电开关。</p>

 光电传感器是各种光电检测系统中实现光电转换的关键元件，而光电材料是光电传感器中的重要组成部  分

光传感器的分类及用途

<p>&nbsp; &nbsp; &nbsp; &nbsp;电压传感器是一种将被测电量参数转换成直流<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>、直流电压并隔离输出模拟信号或数字信号的装置。电</p>
<p>压电流传感器用于测量电网中波形畸变较严重的电压或电流信号，也可以测量方波，三角波等非正弦波形。那</p>
<p>么电压传感器的工作原理是什么呢？</p>
<p><span style="font-size: 14pt;"><strong>基本工作原理</strong></span></p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;电压传感器是一种能感知被测电压（型号不同），一定时间内（材质，使用方法）将获得的电压转换成直</p>
<p>流电流、直流电压并隔离输出模拟信号或数字信号的传感器。主要用于用于测量电网中波形畸变较严重的电压</p>
<p>或电流信号，也可以测量方波，三角波等非正弦波形。同传统的互感器和<a href="https://www.bomman.com/global-search?searchWord=%E5%88%86%E6%B5%81%E5%99%A8">分流器</a>相比，电压传感器精度高，响</p>
<p>应快，线性好，频带宽，过载强和不损失测量能量等优点，已广泛应用于电力、电子、逆变装置、开关电源、</p>
<p>交流变频调速等诸多领域。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-18/bec1ad51e3234667bbe5108d939f4aa6-bWNldV8yMDA4MDM3MDgxMTYzMTkzNjM2NjA0Ny5qcGc.jpg" width="407" height="198" /></p>
<p>&nbsp;</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;当原边经过电压传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯周围，内置在磁芯气隙中的</p>
<p>霍尔电极可产生和原边磁力线成正比的大小仅几毫伏的电压，电子电路可把这个微小的信号转变成副边电流</p>
<p>IS，电压传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有</p>
<p>100~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的输出电压信</p>
<p>号。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;原边电压通过外置或内置电阻，将电流限制在10mA，此电流经过多匝绕组之后，经过聚磁材料将原边电</p>
<p>流产生的磁场被气隙中的霍尔元件检测到，并感应出相应电动势，该电动势经过电路调整后反馈给补偿线圈进</p>
<p>而补偿，该补偿线圈产生的磁通与原边电流（被测电压通过限流电阻产生）产生的磁通大小相等，方向相反，</p>
<p>从而在磁芯中保持磁通为零。</p>

电压传感器是一种将被测电量参数转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置

电压传感器的基本工作原理

<p>&nbsp; &nbsp; &nbsp; &nbsp;数字电子<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E8%B7%AF">电路</a>中的后起之秀是数字逻辑电路。把它叫做数字电路是因为电路中传递的虽然也是脉冲，但这些脉冲是用来表示二进制数码的，例如用高电平表示&ldquo; 1 &rdquo;，低电平表示&ldquo; 0 &rdquo;。声音图像文字等信息经过数字化处理后变成了一串串电脉冲，它们被称为数字信号。能处理数字信号的电路就称为数字电路。</p>

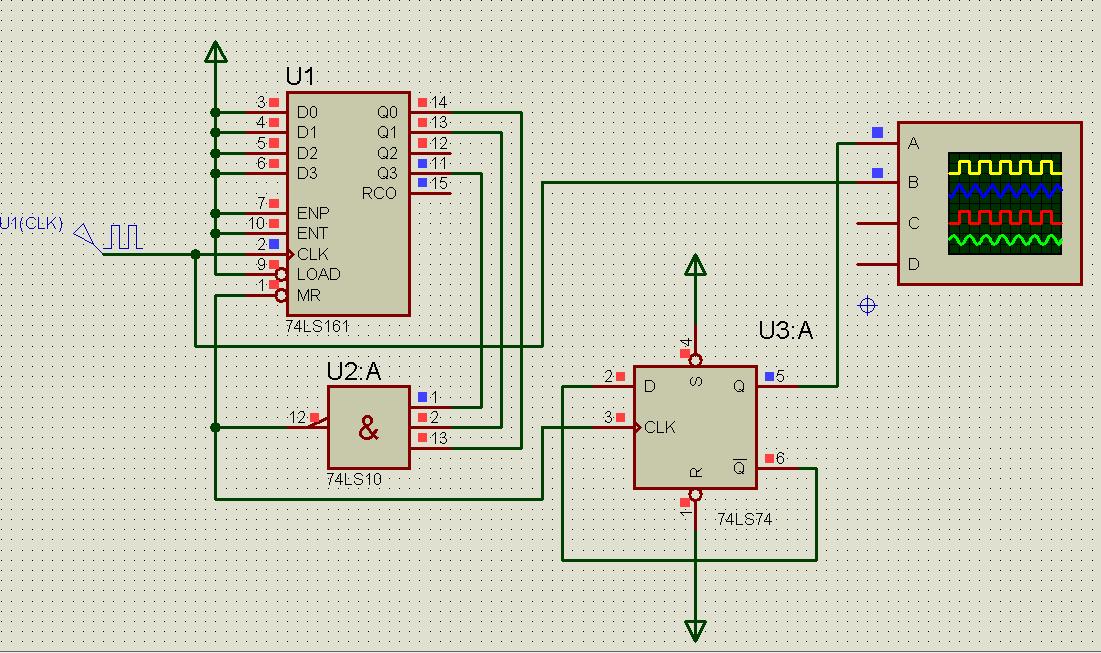

<p>　　这种电路同时又被叫做逻辑电路，那是因为电路中的&ldquo; 1 &rdquo;和&ldquo; 0 &rdquo;还具有逻辑意义，例如逻辑&ldquo; 1 &rdquo;和逻辑&ldquo; 0 &rdquo;可以分别表示电路的接通和断开、事件的是和否、逻辑推理的真和假等等。电路的输出和输入之间是一种逻辑关系。这种电路除了能进行二进制算术运算外还能完成逻辑运算和具有逻辑推理能力，所以才把它叫做逻辑电路。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-10%2F107a2f15e5fc427284a7921d515d0b13-bWNldV8xNTI4ODIxMTMyMDE2MjMzMTgwNzQ1MDcuanBn.jpg" width="413" height="246" /></p>
<p>&nbsp;</p>
<p>　　由于数字逻辑电路有易于集成、传输质量高、有运算和逻辑推理能力等优点，因此被广泛用于计算机、自动控制、通信、测量等领域。一般家电产品中，如定时器、告警器、<a href="https://www.bomman.com/global-search?searchWord=%E6%8E%A7%E5%88%B6%E5%99%A8">控制器</a>、电子钟表、电子玩具等都要用数字逻辑电路。</p>
<p>　　数字逻辑电路的第一个特点是为了突出&ldquo;逻辑&rdquo;两个字，使用的是独特的图形符号。数字逻辑电路中有门电路和触发器两种基本单元电路，它们都是以晶体管和电阻等元件组成的，但在逻辑电路中我们只用几个简化了的图形符号去表示它们，而不画出它们的具体电路，也不管它们使用多高电压，是 TTL 电路还是 CMOS 电路等等。按逻辑功能要求把这些图形符号组合起来画成的图就是逻辑电路图，它完全不同于一般的放大振荡或脉冲电路图。</p>
<p>　　数字电路中有关信息是包含在 0 和 1 的数字组合内的，所以只要电路能明显地区分开 0 和 1 ， 0 和 1 的组合关系没有破坏就行，脉冲波形的好坏我们是不大理会的。所以数字逻辑电路的第二个特点是我们主要关心它能完成什么样的逻辑功能，较少考虑它的电气参数性能等问题。也因为这个原因，数字逻辑电路中使用了一些特殊的表达方法如真值表、特征方程等，还使用一些特殊的分析工具如逻辑代数、卡诺图等等，这些也都与放大振荡电路不同。</p>

数字电子电路中的后起之秀是数字逻辑电路。把它叫做数字电路是因为电路中传递的虽然也是脉冲，但这些脉冲是用来表示二进制数码的，例如用高电平表示“ 1 ”，低电平表示“ 0 ”。

数字逻辑电路的特点

<section data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section data-brushtype="text"><em><strong>欧洲最大IC聚落断电！英飞凌、格芯等国际大厂停摆，供应链再遇危机</strong></em></section>
</section>
</section>
</section>
</section>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-17/ed270842ca424469b173047feeddeeb1-bWNldV85MzQ5MDAxMTQyMTYzMTg3MjAyMDI5MS5qcGc.jpg" width="519" height="217" /></section>
<p>&nbsp;</p>
<p>持续严重的马来西亚疫情，让曾经单价仅为13元的博世ESP芯片如今在黑市中的价格涨至4000元，整体涨幅高达300倍，甚至有业内人士透露已涨至8000元。伴随着汽车芯片大涨的是长期的&ldquo;缺芯&rdquo;危机，疫情、停电、地震等突发事件更是加剧了紧缺。</p>
<p>&nbsp;</p>
<p>近日博世、英飞凌、格芯等在德国的汽车芯片工厂突遇停电，芯片市场又捏了一把汗。</p>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-17/2063a556fa724a1993f03852966452ee-bWNldV84ODY5NDU5NTkzMTYzMTg3MjAzMDA3NC5qcGc.jpg" width="382" height="333" /></section>
<p>&nbsp;</p>

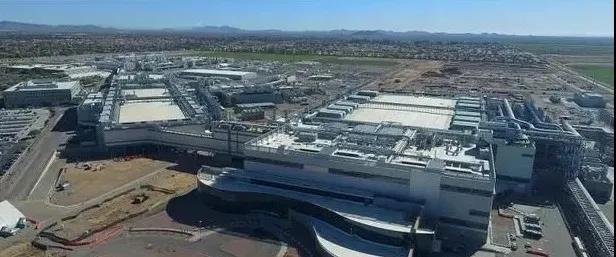

<section>9月13日下午，德国德勒斯登（Dresden，德国萨克森州首府和欧洲最大的半导体集群之一）突发大规模停电事故，据警方调查，事故原因是一个市售的金属涂装气球落在德勒斯登南部一个变电站开关柜的敏感点上，引发了短路。</section>
<section></section>
<section></section>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-17/ab1bc3ed3a7b4729b66e20aabf1cc3b1-bWNldV8yMzkxMjkxMTg0MTYzMTg3MjA0MDc0OC5qcGc.jpg" width="427" height="269" /></p>
<p>&nbsp;</p>
<section>Sachsen Energie的Viola Martin-M&ouml;nnich说，&ldquo;周一下午1:53，德勒斯登南部变电站的110 kV系统停电，&ldquo;恢复供电时又发生了第二次停电&rdquo;，时间大约是在下午2:10，从德勒斯登到Altenberg,Bad Gottleuba, Radeberg, Radebeul一直到Nossen全部停电，波及30万户家庭和公司！造成了极大的紧张和混乱！只有德勒斯登诊所和市政厅启动了应急发电系统。但其余的地区全部陷入休眠，收音机没有声音，交通灯没了。</section>
<section></section>
<p>各地的停电时间持续了15分钟(德勒斯登市)到45分钟(德勒斯登新城及周边地区)不等。Tolkewitz变电站的用户直到下午4点才重新上线。</p>
<p>&nbsp;</p>
<p>虽然停电时间不长，但据德国当地媒体昨日（15日）报道，德国工业企业已受到了停电影响。</p>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-17/3c129416c1bb4539b5d0f8fe5222bd00-bWNldV85MjQxNzgzMjU1MTYzMTg3MjA1NjI4MC5qcGc.jpg" width="435" height="246" /></section>
<section></section>
<section><strong>英飞凌</strong></section>
<section></section>
<section>德勒斯登晶圆厂是英飞凌的重要晶圆厂之一，在德勒斯登发生重大停电两天后，英飞凌开始恢复生产。周三（15日）下午，公司发言人克里斯托夫舒马赫表示，两条生产线将逐渐恢复生产，生产再次满负荷运行还需要一些时间。但他没有表明具体的复产日期。</section>
<section></section>
<section>舒马赫还表示，英飞凌德勒斯登晶圆厂有一个用于安全关键系统的应急发电机，泵、应急照明和IT系统可以继续运行，但生产因为停电被取消了。舒马赫补充道，短期电压波动可以得到缓冲&mdash;&mdash;但不会像周一那样持续20分钟的停电，目前还不清楚损失的金额，重新启动半导体生产成本非常高，英飞凌会全力以赴控制损失。</section>
<section></section>
<section><strong>格芯</strong></section>
<section></section>
<section>与英飞凌相距不远的半导体制造商格芯拥有两个独立于公共电网的能源供应中心，这使格芯免于遭受巨大的损害。公司发言人延斯&middot;德鲁斯(Jens Drews)表示，目前生产已经增长，但分散式能源供应并不能覆盖所有地区，因此停电对生产还是产生了&ldquo;轻微影响&rdquo;。</section>
<section></section>
<section>格芯的德勒斯登晶圆厂是Fab 1，该座晶圆厂工艺技术包括22FDX、28SLP、40/45/55NV以及BCDLite技术，生产汽车、移动、物联网和工业相关芯片。例如车用芯片以22FDX的射频解决方案生产用于先进驾驶辅助系统（ADAS）的毫米波汽车雷达片上系统（SoC）。</section>
<section></section>
<section><strong>博世</strong></section>
<section></section>
<section>新博世半导体工厂也受到了大规模停电的影响，博世一位发言人说：&ldquo;现有的应急电源立即投入运行，能够维持德勒斯登工厂最重要的建筑和安全功能，然而生产还是失败了&mdash;&mdash;系统在周一下午以受控方式重新启动，目前博世正在对损害进行分析。&rdquo;</section>
<section></section>
<section>据了解，博世在过去两年里在德勒斯登新建了一座10亿欧元（约75亿人民币）的半导体工厂，工厂占地约100,000平方米（约14个足球场），并于今年7月开始生产，意外赶上了这波汽车缺芯潮。</section>
<section></section>
<section><strong>宝马</strong></section>
<section></section>
<section>宝马公司发言人凯&middot;利希特(Kai Lichte)表示，宝马的生产线不会立即停止，在应急发电机的帮助下，该工厂可以保持运行长达24小时。&ldquo;如果发生这种紧急情况，我们将决定在哪里可以省电，以便我们可以继续在其他地方工作更长时间。&rdquo;&nbsp;</section>
<section></section>
<section><strong>大众</strong></section>
<section></section>
<section>大众发言人Carsten Krebs强调，茨维考工厂拥有独立的应急电源和自己的应急发电机。有了这个设备，紧急照明等重要的技术系统就可以继续运行。&ldquo;目前我们很难评估在上述情况下我们是否能够继续制造车辆。&rdquo;</section>
<section></section>
<section>马来西亚疫情严重影响封测环节，汽车缺芯牵连到下游车企，博世、小鹏因缺芯片一度减产，如今德国又来一场大规模停电，汽车芯片大厂英飞凌、博世、格芯，还有德国当地的宝马、大众等车企受到影响，目前损失难以评估，敏感的芯片价格不知会涨到何时。</section>
<p>&nbsp;</p>
<section data-tools="135编辑器" data-id="101848">
<section>
<section>
<section>
<section></section>
<section data-brushtype="text"><em><strong>减少日本依赖，三星出钱出力扶植韩系半导体供应链</strong></em></section>
</section>
</section>
</section>
</section>
<p>&nbsp;</p>
<section><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2021-09-17/6cbda109bd2b4acb81a3a1934128f06c-bWNldV83MTYxMzg3ODU2MTYzMTg3MjE5MTQ2Ny5qcGc.jpg" width="455" height="256" /></section>
<p>&nbsp;</p>
<p>日媒报道，受到2019年7月日本开始严格管制对韩国的半导体相关材料出口，韩国企业意识到依赖日本供应链具有严重的风险。特别是三星作为全球半导体龙头之一，在与台积电、英特尔激烈竞争之际，更无法承担供应链方面出现问题。</p>
<p>&nbsp;</p>
<p>因此三星积极与韩国半导体相关的设备和材料厂商合作，并出资及提供技术援助，<strong>在1年多时间里已向9家韩资半导体厂共资助2762亿韩元（约15亿人民币）的银弹。</strong>三星过去只对几家供应商进行过金援，最近1年则不断增加金援企业家数。</p>
<p>&nbsp;</p>
<p>针对出资的目的，三星表示将强化与各类企业合作的关系，以提高自身在半导体领域的竞争力。虽然三星电子对每家企业的出资金额很少，但将提供技术支援。不光是三星，韩国政府也针对日本的措施进行反制，提出在高阶半导体材料、零组件、半导体设备国产化的产业扶植政策。</p>

持续严重的马来西亚疫情，让曾经单价仅为13元的博世ESP芯片如今在黑市中的价格涨至4000元，整体涨幅高达300倍，甚至有业内人士透露已涨至8000元

欧洲最大IC聚落断电！英飞凌、格芯等大厂停摆，供应链再遇危机

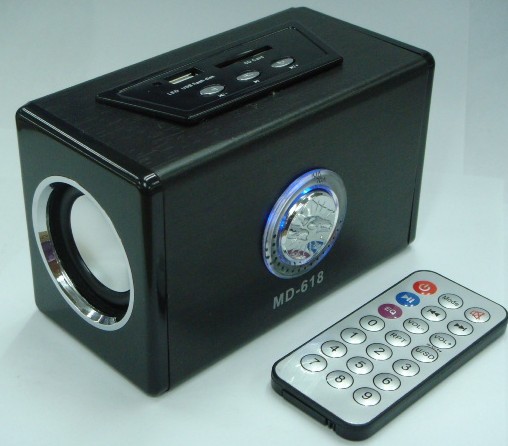

<p>&nbsp; &nbsp; &nbsp; &nbsp;随着收音机、录音机以及组合音响设备的发展，各种用途的音响<a href="https://www.bomman.com/global-search?searchWord=%E9%9B%86%E6%88%90%E7%94%B5%E8%B7%AF">集成电路</a>也在不断地涌现。音响集成电路</p>
<p>按本身电路功能来分有高、中频放大集成电路，功放集成电路，低噪前置放大集成电路，立体声解码集成电</p>
<p>路，单片收音机集成电路，单片录音机集成电路，驱动集成电路及特殊功能集成电路等。特殊功能集成电路又</p>
<p>分为显示驱动电路、自动选曲电路、降噪集成电路、电子开关电路、音量平衡电路及马达驱动电路等。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-15%2Fb293fc16e7d544a0b47267a4da95c926-bWNldV80NjQwOTkwOTQ4MTYyMzc0NzY4NjkwMi5qcGc%3D.jpg" width="464" height="411" /></p>
<p>&nbsp;</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;音响集成电路对减小电路的体积、提高电路的性能都起到了重要作用。例如高、中频集成放大器的体积就</p>
<p>很小，且具有电路紧凑、自动增益高、控制特性好、失真度小等特点。单片机集成电路已成为世界上流行的一</p>
<p>种单片音响集成电路，用单片收音机集成电路和单片录音机集成电路装配的整机，不光使整机的性能得到了提</p>
<p>高，而且成本低，装调方便。音响集成电路工艺技术也在不断发展，采用数字技术传输和处理信号，将会使音</p>
<p>响系统的各项电声指标不断提高。比如，脉冲码调制录音机和CD 唱机能使信噪比和立体声分离度一切变好，</p>
<p>失真度可减到最小。</p>

 随着收音机、录音机以及组合音响设备的发展，各种用途的音响集成电路也在不断地涌现

解析音响集成电路

<p>&nbsp; &nbsp; &nbsp; &nbsp;集成电路（integrated circuit）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功耗、智能化和高可靠性方面迈进了一大步。它在电路中用字母&ldquo;IC&rdquo;表示。集成电路发明者为杰克&middot;基尔比（基于锗（Ge）的集成电路）和罗伯特&middot;诺伊思（基于<a href="https://www.bomman.com/global-search?searchWord=%E7%A1%85">硅</a>（Si）的集成电路）。当今半导体工业大多数应用的是基于硅的集成电路</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;集成电路的种类相当多，集成电路按制作工艺来分可分为三大类，即半导体集成电路、膜集成电路及混合集成电路。半导体集成电路有双极型和场效应两大系列。双极型集成电路主要以TTL 型为代表， TTL 型集成电路是利用电子和空穴两种载流子导电的，所以叫做双极型电路。场效应<a href="https://www.bomman.com/global-search?searchWord=%E9%9B%86%E6%88%90%E7%94%B5%E8%B7%AF">集成电路</a>是只用一种载流子导电的电路.这就是MOS电路。其中用电子导电的称为NMOS电路:用空穴导电的称为PMOS 电路;如果是用NMOS 和PMOS 复合起来组成的电路，则称为CMOS 电路。CMOS 集成电路是使用得最多的集成电路。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-10%2F62dbe4cb646a4379be092e09a641e414-bWNldV84NTQ4NDc1MTE2MTYyMzMxNDI0NTU2Ni5qcGc%3D.jpg" width="474" height="266" /></p>
<p>&nbsp;</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;在电子设备中，通常把电路分为模拟电路和数字电路两大类.在模拟电路中信号为连续变化的物理量，在数字电路中信号为断续变化的物理量，因此集成电路按其功能不同又可分为模拟集成电路和数字集成电路两大类。模拟集成电路用来产生、放大和处理各种模拟信号，这类集成电路有运算放大器、集成稳压器、音响集成电路以及电视机用集成电路等。数字集成电路用来产生、放大和处理各种数字信号.这类集成电路有各种门电路、译码器、计数器、存储器、寄存器以及触发器等除了上述两类集成电路外，随着科学技术的不断发展，还出现了许多数字电路和模拟电路混合的集成电路及使用更为方便的专用集成电路。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;若按集成度来分,集成电路又可分为小规模、中规模、大规模及超大规模等四种类型集成50个以下元器件的为小规模集成电路.集成50 - 100 个元器件的为中规模集成电路.集成100 - 10000 个元器件的为大规模集成电路，集成10000 个以上元器件的称为超大规愤集成电路。</p>
<p>&nbsp; &nbsp; &nbsp; &nbsp;集成电路按封装外形来分，一般可分为金属壳圆形型封装、单列直插式封装、扁平型封装及双列直插式封装四类</p>

集成电路（integrated circuit）是一种微型电子器件或部件。

集成电路的分类有哪些？

<p><span style="font-family: Verdana;">&nbsp; &nbsp; &nbsp; 光敏<a href="https://www.bomman.com/global-search?searchWord=%E6%99%B6%E4%BD%93%E7%AE%A1">晶体管</a></span>原称光电三极管。光敏晶体管是靠光的照射强弱来控制电流的器件。它呵等效看作一个光敏二极管与一只晶体管的结合，所以它具有放大作用，</p>
<p>&nbsp; &nbsp; &nbsp; 光敏晶体管的检测可从外观上检查，靠近管键（凸起）或较长的一个引脚是发射极e，离管键较远或较短的另一引脚是集<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%9E%81">电极</a>c。</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-07%2Fcec8e088627547398530662bf49f587b-bWNldV80NjE3MDg3MTkxNDE2MjMwNTU1OTI0MzIuanBn.jpg" width="358" height="219" /></p>
<p>&nbsp;</p>
<p><strong>方法：</strong></p>
<p>&nbsp; &nbsp; &nbsp; 用黑布包住管子，用万用表R&amp;TImes;1 k&Omega;档，两表笔正、反向各测两引脚一次，所测的阻值应均为无穷大。对于NPN 型管子，红表笔接发射极e，黑表笔接集电极c，移去遮光布，这时表针应向右偏转，阻值由无穷大向阻值小的方向偏转至15～35 k&Omega; 左右，则说明光敏晶体管是正常的。偏转的角度越大，其灵敏度越高。若表针没有偏转仍在无穷处或阻值为零，说明该管已开路或短路损坏。</p>
<p><strong>注：</strong>光敏二极管和光敏晶体管形几乎一样，上述检测方法也可用来区分它们。遮住窗口测量两引脚间的正、反向电阻，电阻值一大一小者是光敏二极管，正、反向阻值均为无穷大者是光敏晶体管。</p>

光敏晶体管原称光电三极管。光敏晶体管是靠光的照射强弱来控制电流的器件。它呵等效看作一个光敏二极管与一只晶体管的结合，所以它具有放大作用，

检测光敏晶体管的方法

<p>&nbsp; &nbsp; &nbsp; &nbsp;普通二极管在反向<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E5%8E%8B">电压</a>作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。光的强度越大，反向<a href="https://www.bomman.com/global-search?searchWord=%E7%94%B5%E6%B5%81">电流</a>也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。</p>
<h3><strong>光电二极管的好坏测试方法</strong></h3>
<p>　　光电二极管的种类很多，多应用在红外遥控电路中。为减少可见光的干扰，常采用黑色树脂封装，可滤掉700nm波长以下的光线。光电二极管对长方形的管子，往往做出标记角，指示受光面的方向。一般情况下管脚长的为正极。　　光电二极管的管芯主要用硅材料制作。光电二极管常用英文缩写PD表示。</p>
<p><strong>测量光电二极管有以下三种方法：</strong></p>
<p>1、电阻测量法：用万用表R&amp;TImes;100或R&amp;TImes;1K挡。像测普通二极管一样，正向电阻应为10K左右，无光照射时，反向电阻应为&infin;，然后让光电二极管见光，光线越强反向电阻应越小。光线特强时反向电阻可降到1K以下。这样的管子就是好的。若正反向电阻都是&infin;或零，说明管子是坏的。</p>
<p>2、电压测量法：把万用表（指针式）接在直流1V左右的挡位。红表笔接光电二极管正极，黑表笔接负极，在阳光或白炽灯照射下，其电压与光照强度成正比，一般可达0.2~0.4V。</p>
<p>3、电流测量法：把指针式万用表拨在直流50&mu;A或500&mu;A挡，红表笔接光电二极管正极，黑表笔接负极，在阳光或白炽灯照射下，起短路电流可达数十到数百微安</p>
<p>&nbsp;</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images%2F2021-06-03%2F630ab58c800e42cfae2dbdbf88360d38-bWNldV8yMzU3MzU4MTU0NzE2MjI3MTI0MTg0NjQuanBn.jpg" /></p>
<p>&nbsp;</p>
<p><strong>晶体二极管的识别方法及其作用 ：</strong></p>
<p>　　晶体二极管在电路中常用&ldquo;D&rdquo;加数字表示，如： D5表示编号为5的二极管。</p>
<p>　　1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。</p>
<p>　　电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、<a href="https://www.bomman.com/global-search?searchWord=%E7%A8%B3%E5%8E%8B%E4%BA%8C%E6%9E%81%E7%AE%A1">稳压二极管</a>等。</p>
<p>　　2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为&ldquo;P&rdquo;、&ldquo;N&rdquo;来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。</p>
<p>　　3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。</p>

普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光
