东沃推出车规级车载USB充电全链路浪涌静电防护方案

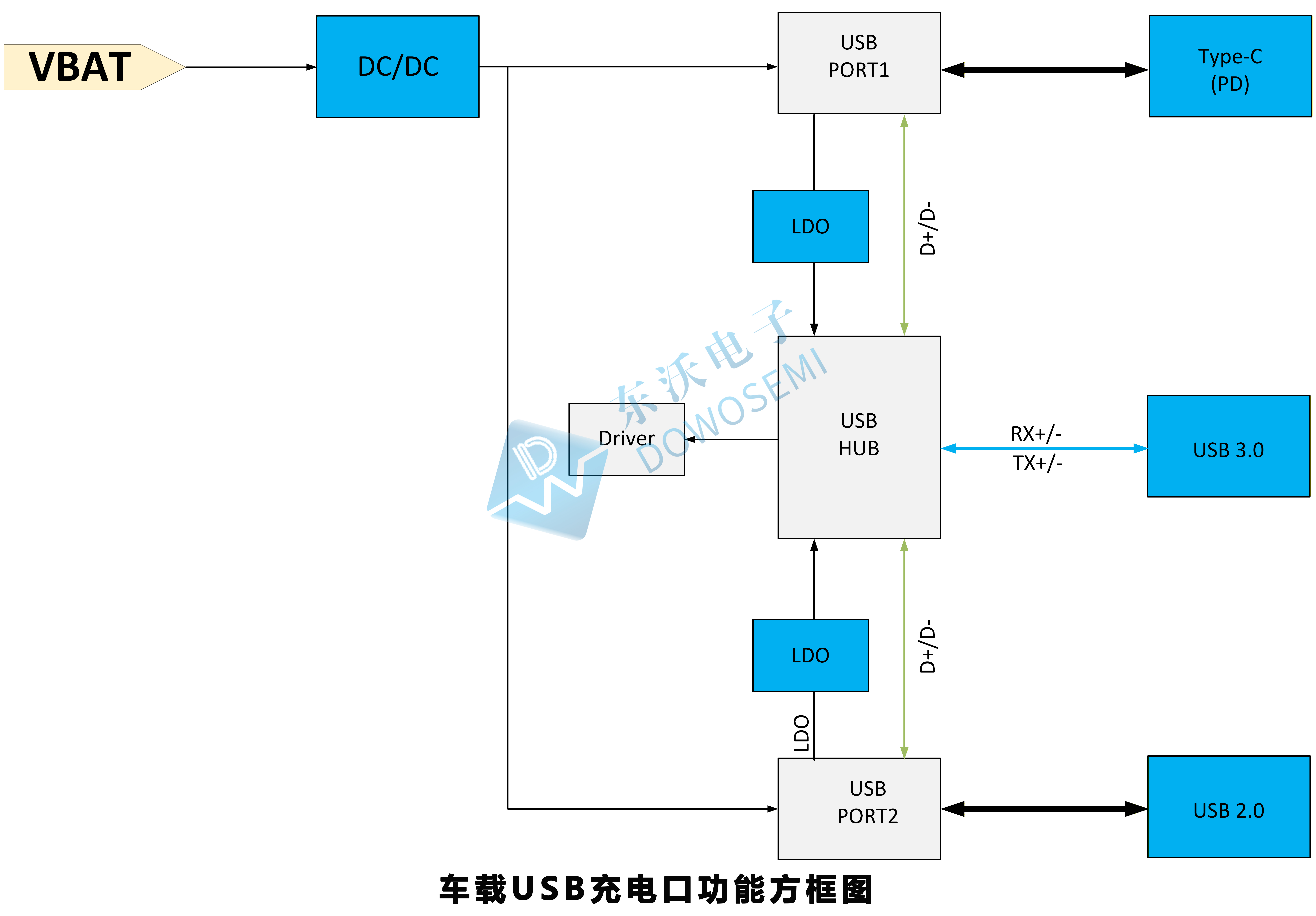

车载USB充电口浪涌与静电保护完整方案

随着USB PD（USB Power Delivery）快充技术在车载环境中的大规模部署，USB Type-C接口不仅承担数据通信，更需提供高达数十瓦乃至百瓦级的充电功率。与此同时，车载电源系统面临抛负载、电磁干扰、温度剧变等严苛工况，对充电端口的瞬态抑制能力提出极高要求。东沃DOWO依托AEC-Q101车规级器件系列，为车载USB充电系统打造了一套覆盖电源输入、LDO稳压、快充协议、高速数据接口的全链路浪涌静电防护方案，全面满足ISO 7637-2、ISO 16750-2、IEC 61000-4-2、IEC 61000-4-5、IEC 61000-4-4等测试标准，确保充电端口在各类瞬态过应力下稳健运行。

1. VBAT电源输入端口——抛负载浪涌保护

车载蓄电池（12V/24V）输入端是浪涌能量最集中的节点，尤其是发电机抛负载（Load Dump）产生的数毫秒级高压脉冲，能量巨大，必须采用高功率、车规级瞬态电压抑制（TVS）器件进行钳位。

选型方案：东沃推荐 SM8S系列车规级TVS二极管（DO-218AB封装），该系列通过AEC-Q101认证，单脉冲峰值功率可达6600W（10/1000μs），具备优异的浪涌耐受能力，完全满足ISO 7637-2 Pulse 5a/5b及ISO 16750-2各等级抛负载测试要求。根据系统标称电压及测试等级，具体选型如下：

12V系统：SM8S26CA TPSMB10J26CA 工作电压26V 钳位电压42.1V

24V系统：SM8S36CA TPSMB10J36CA 工作电压36V 钳位电压58.1V

其中，SM8S系列采用DO-218AB封装，适合高能量脉冲场景；TPSMB10J系列（SMB封装，1kW级）适用于空间紧凑且浪涌等级较低的次电源轨。

配合器件：输入端串联防反肖特基二极管（SBD），推荐东沃车规级 SS54AQ、SS56AQ（SMA封装）或 SP560LQ（TO-277B封装），峰值反向电压40V或60V，平均整流电流5A，具备极低正向导通电压（VF<0.5V@额定电流）和快速恢复特性，有效防止电源反接损伤，同时不显著增加功耗。

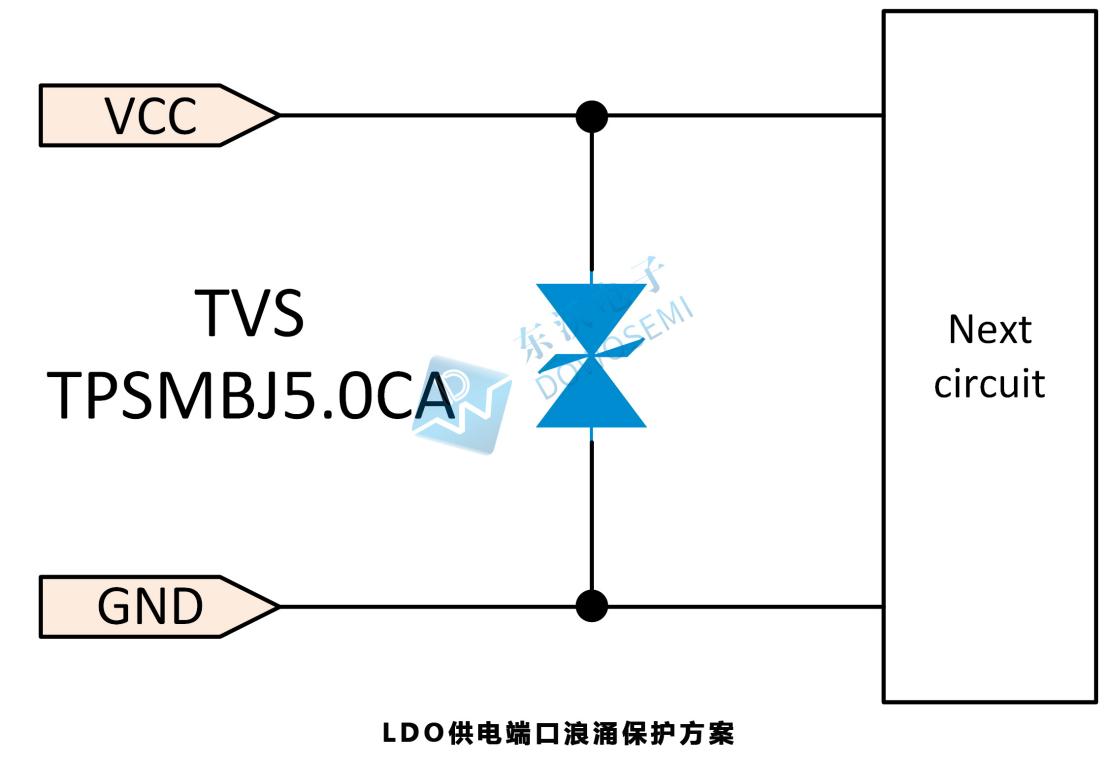

1. LDO供电端口——次级浪涌抑制

低压差线性稳压器（LDO）为后级控制芯片（如协议控制器、MCU）提供稳定低噪电源。前端虽经TVS粗钳位，但残余电压仍可能超过LDO耐受极限，因此在LDO输入级增加二级保护。

推荐器件：东沃 TPSMB10J5.0CA（双向，5V工作电压，峰值脉冲功率1kW，SMB封装），响应时间小于1ps，可将残余浪涌快速钳位至安全阈值（<9.2V），有效保护后级敏感电路。该器件同样满足AEC-Q101，满足IEC 61000-4-5浪涌的需求。

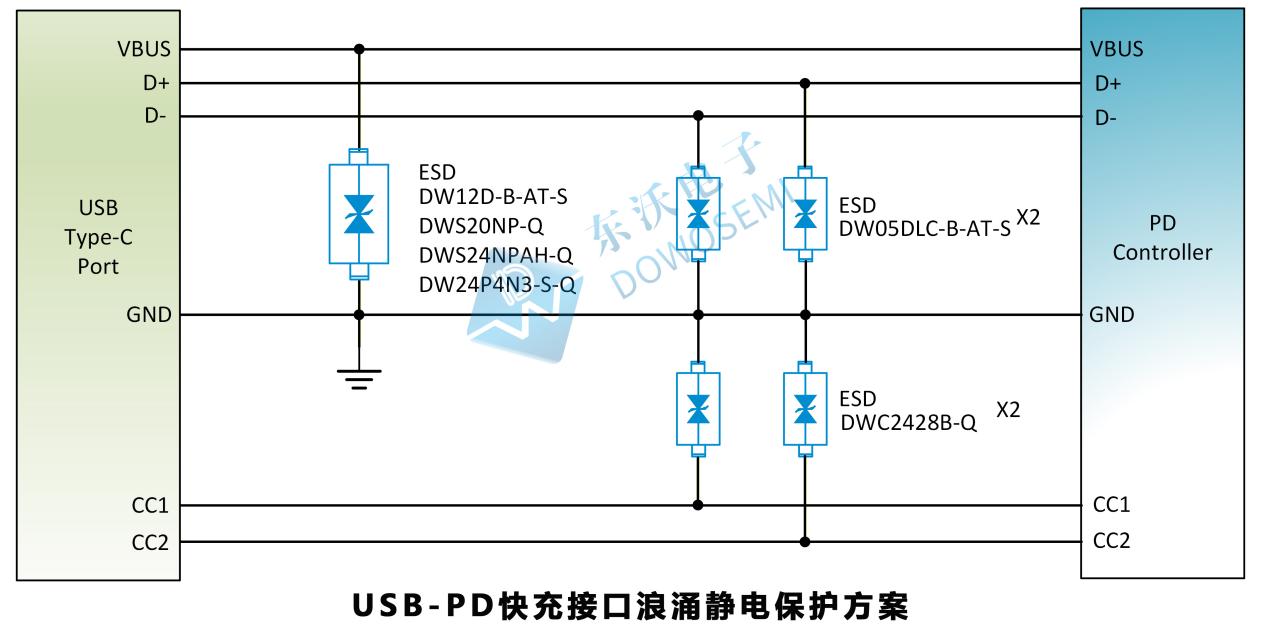

1. USB-PD快充接口——VBUS及协议线保护

USB Type-C接口集成电源（VBUS）、协议信号（CC1/CC2）及数据线（D+/D-），各引脚对过压和静电的敏感度不同，需差异化防护。

3.1 VBUS电源线保护

VBUS电压随PD协商动态变化（最高20V/5A），需选用击穿电压略高于最大工作电压的ESD/TVS器件，同时具备足够浪涌吸收能力。

根据快充电压、充电功率不同，VBUS端推荐（按快充功率等级）：

东沃车规级ESD二极管DW12D-B-AT-S、DWS20NP-Q、DWS24NPAH-Q、DW24P4N3-S-Q所有器件均通过IEC 61000-4-5 8/20μs浪涌测试，满足AEC-Q101认证。

3.2 CC1/CC2协议信号保护

CC线承载PD握手通信，且物理上紧邻VBUS触点，存在因插拔或针脚短路导致VBUS高压误触CC线的风险。因此选型需兼顾高工作电压（>20V）和低结电容（不影响BMC编码信号）。

推荐型号：东沃 DWC2428B-Q（DFN1006-2L），VRWM=24V，结电容仅0.42pF，满足PD协议最高速率（300kbps）下的信号完整性。ESD能力达IEC 61000-4-2 ±12kV（接触）/ ±12kV（空气），可在VBUS误触时快速钳位，保护协议IC。

3.3 D+/D- USB 2.0数据线保护（针对PD协商中的USB 2.0通信）

采用DW05DLC-B-AT-S（SOD-323封装），VRWM=5V，结电容≤1pF，不影响480Mbps速率，同时提供IEC 61000-4-2 ±30kV（接触）/±30kV（空气）ESD防护。

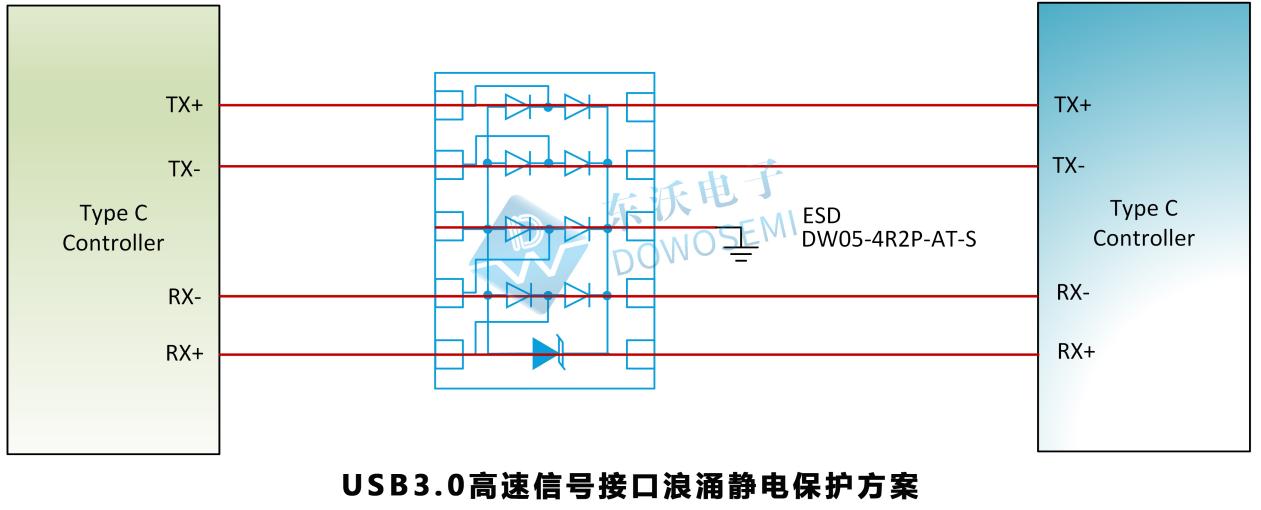

1. USB 3.0高速信号接口——超低容差分流保护

USB 3.0 SuperSpeed差分对（SSTX+/−、SSRX+/−）工作速率高达5Gbps，对线电容极其敏感（通常要求<0.5pF），同时需承受热插拔产生的ESD冲击。

专属方案：东沃DW05-4R2P-AT-S（DFN2510-10L阵列封装），集成4路保护通道，工作电压5V，结电容低至0.2pF（典型值），有效带宽超过6GHz，确保USB 3.0眼图裕度。其独特优势在于：

· 交错式引脚布局，支持PCB穿透式（Feed-through）布线，简化高速差分对走线，减少阻抗不连续点；

· 钳位电压低至15V（@IPP=4A），动态电阻仅0.6Ω；

· ESD等级：IEC 61000-4-2 ±20kV（接触）/ ±25kV（空气），远超常规需求。

1. USB 2.0接口——集成化单芯片保护

对于仅支持USB 2.0的辅助充电端口（如后排USB-A），采用多路集成式ESD器件，同时保护VBUS、D+、D−及ID引脚，缩减BOM和占板面积。

推荐型号：东沃DW05R-AT-E，SOT-143封装，工作电压5V，结电容0.3pF，适配480Mbps信号传输。内部集成VBUS和I/O双路保护，满足IEC 61000-4-2 ±20kV（空气）/ ±10kV（接触）的极限静电等级，特别适用于频繁插拔且ESD风险高的后座充电场景。

关注车载USB充电口浪涌与静电保护完整方案就分享到这儿了。东沃不仅提供保护方案设计，同时还提供完整的器件选型表、PCB布局参考及系统级浪涌测试报告，助力客户快速通过整车厂EMC认证。如需更详细的功率等级匹配或定制化方案，欢迎联系东沃技术支持团队！
