2026年3D打印机功率器件参数分析与选型推荐

2026 VBsemi｜3D打印机各模块功率器件参数分析与型号推荐

3D打印机功率器件需求升级

进入2026年，3D打印机正在从传统桌面级设备，逐步向高速打印、大尺寸成型、多喷头控制、工业级连续运行和智能化控制方向发展。整机系统中，热床加热、喷头加热、风扇散热、电源输入保护、MCU外围负载控制等模块，都离不开高可靠、高效率的功率MOSFET器件。

在3D打印机控制板中，MOSFET不仅承担简单的开关功能，还直接影响整机的加热速度、温控精度、PCB温升、电源安全性和长期运行稳定性。尤其是在热床大电流、喷头快速加热、多路风扇控制和电源防反接保护等场景中，MOSFET的导通电阻、耐压、电流能力、封装散热能力和驱动兼容性，都会影响整机方案表现。

VBsemi围绕3D打印机核心功率链路，提供覆盖热床主MOS、工业热床MOS、喷头加热MOS、风扇驱动MOS、防反接MOS、MCU负载开关、小功率外围开关和中功率电源保护的完整型号组合，帮助客户实现更低损耗、更高集成度和更可靠的控制板设计。

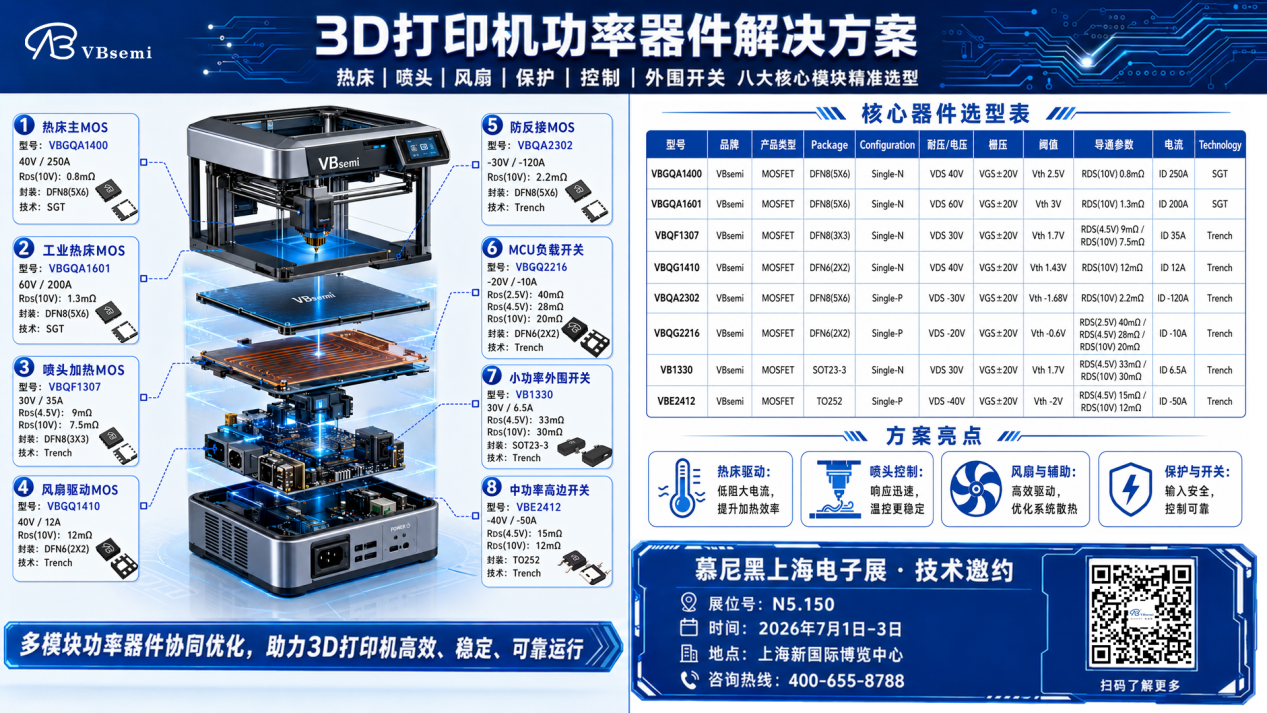

3D打印机功率系统核心模块分析

3D打印机的功率器件主要分布在以下几个关键位置：

各模块型号推荐与参数分析

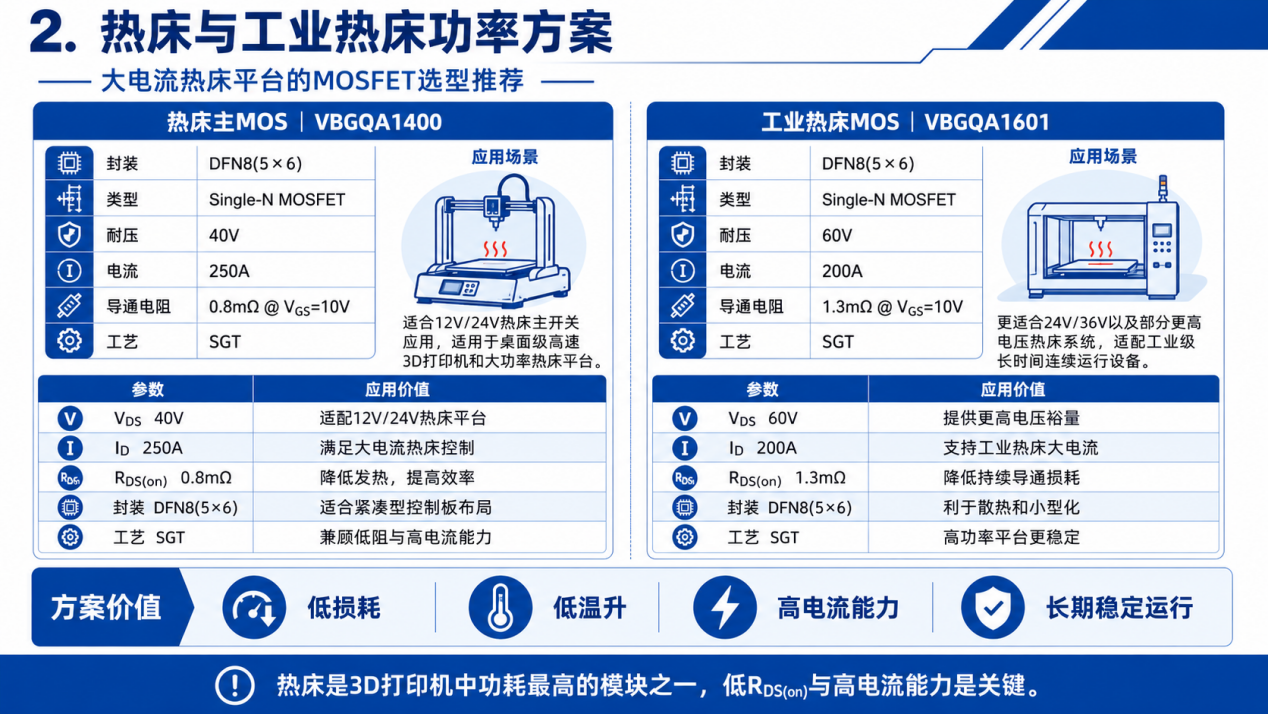

1. 热床主MOS

推荐型号：VBGQA1400
封装：DFN8(5×6)
类型：Single-N MOSFET
耐压：40V
电流：250A
导通电阻：0.8mΩ @ VGS=10V
工艺：SGT

热床是3D打印机中功耗最高的模块之一，尤其在大尺寸平台、快速升温平台和高温材料打印场景下，热床MOS需要长期承受较大的持续电流。VBGQA1400采用DFN8(5×6)封装，具备40V耐压、250A电流能力和0.8mΩ超低导通电阻，非常适合12V、24V热床主开关应用。

0.8mΩ的低RDS(on)能够显著降低导通损耗，减少MOSFET发热，提升热床控制板长期运行稳定性。对于高电流热床控制板，该型号可以有效降低PCB铜箔和器件本体温升，适合桌面级高速3D打印机和大功率热床平台。

应用优势：

推荐应用：
热床主开关、大功率加热平台、桌面级高速3D打印机热床控制板。

2. 工业热床MOS

推荐型号：VBGQA1601
封装：DFN8(5×6)
类型：Single-N MOSFET
耐压：60V
电流：200A
导通电阻：1.3mΩ @ VGS=10V
工艺：SGT

工业级3D打印机通常采用更高功率热床、更长线缆和更复杂的供电系统，对MOSFET耐压裕量和热稳定性要求更高。VBGQA1601具备60V耐压和200A电流能力，相比40V器件拥有更高的电压安全裕量，更适合24V、36V以及部分更高电压热床系统。

1.3mΩ的低导通电阻能够保证在高功率热床场景下依然保持较低损耗，DFN8(5×6)封装也有助于提升散热效率和PCB空间利用率。对于工业级长时间连续运行设备，VBGQA1601能够在耐压、导通损耗和封装体积之间取得良好平衡。

应用优势：

推荐应用：
工业3D打印机热床、大尺寸热床、高功率加热平台、24V/36V热床系统。

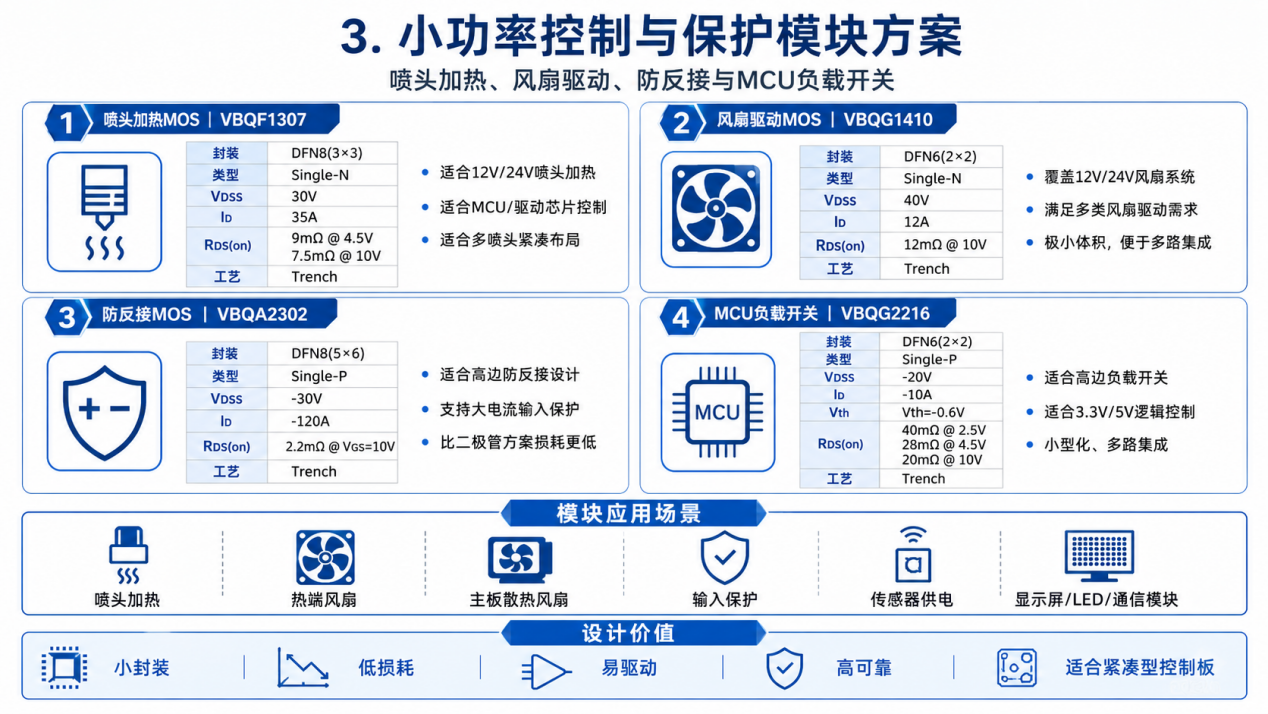

3. 喷头加热MOS

推荐型号：VBQF1307
封装：DFN8(3×3)
类型：Single-N MOSFET
耐压：30V
电流：35A
导通电阻：9mΩ @ VGS=4.5V，7.5mΩ @ VGS=10V
工艺：Trench

喷头加热模块通常用于控制加热棒，实现喷嘴温度快速响应和稳定控制。相比热床模块，喷头加热功率较小，但对控制精度、开关响应和板级空间要求更高。

VBQF1307采用DFN8(3×3)小型封装，适合紧凑型喷头控制板和多喷头系统。其30V耐压适合常见12V/24V喷头加热平台，35A电流能力为加热棒控制提供充足裕量。该型号在4.5V驱动下导通电阻仅9mΩ，说明其能够较好适配MCU或驱动芯片输出控制，降低低压驱动场景下的损耗。

应用优势：

推荐应用：
喷头加热、加热棒控制、多喷头温控模块、小型加热执行单元。

4. 风扇驱动MOS

推荐型号：VBQG1410
封装：DFN6(2×2)
类型：Single-N MOSFET
耐压：40V
电流：12A
导通电阻：12mΩ @ VGS=10V
工艺：Trench

3D打印机中通常包含热端风扇、模型冷却风扇、主板散热风扇、腔体循环风扇等多个风扇负载。风扇驱动MOS需要具备小体积、低导通损耗和良好的开关可靠性。

VBQG1410采用DFN6(2×2)小型封装，非常适合多路风扇控制板布局。40V耐压可覆盖12V/24V风扇系统，并提供一定电压裕量。12A电流能力对于常见风扇负载已经具备较大余量，有利于提升可靠性。12mΩ导通电阻能够有效降低小功率驱动模块的发热。

应用优势：

推荐应用：
模型冷却风扇、热端风扇、主板散热风扇、腔体循环风扇。

5. 防反接MOS

推荐型号：VBQA2302
封装：DFN8(5×6)
类型：Single-P MOSFET
耐压：-30V
电流：-120A
导通电阻：2.2mΩ @ VGS=10V
工艺：Trench

3D打印机电源输入端常见12V/24V供电，如果用户接线错误，可能造成主板损坏、热床异常发热或控制系统烧毁。因此，输入端防反接保护非常重要。

VBQA2302为P沟道MOSFET，适合用于电源输入防反接方案。与传统二极管防反接相比，MOSFET方案导通压降低、损耗更小，尤其适合大电流热床和主控板输入保护。其-120A电流能力和2.2mΩ低导通电阻能够在大电流输入场景下保持较低温升，提高整机安全性。

应用优势：

推荐应用：
电源输入防反接、主板输入保护、热床供电保护、24V平台电源保护。

6. MCU负载开关

推荐型号：VBQG2216
封装：DFN6(2×2)
类型：Single-P MOSFET
耐压：-20V
电流：-10A
导通电阻：40mΩ @ VGS=2.5V，28mΩ @ VGS=4.5V，20mΩ @ VGS=10V
工艺：Trench

MCU负载开关主要用于控制传感器、电源支路、显示屏、通信模块、LED灯带或低压外围电路。该模块通常电流较小，但对低压驱动、低功耗和小封装要求较高。

VBQG2216采用P沟道结构，适合高边负载开关应用。其阈值电压为-0.6V，低压驱动能力较好，可适配3.3V/5V逻辑控制系统。DFN6(2×2)封装体积小，适合控制板多路负载开关集成。该型号在2.5V栅压下即可实现40mΩ导通电阻，适合低压MCU控制场景。

应用优势：

推荐应用：
MCU外围负载开关、传感器供电控制、显示屏电源控制、LED支路控制、通信模块电源开关。

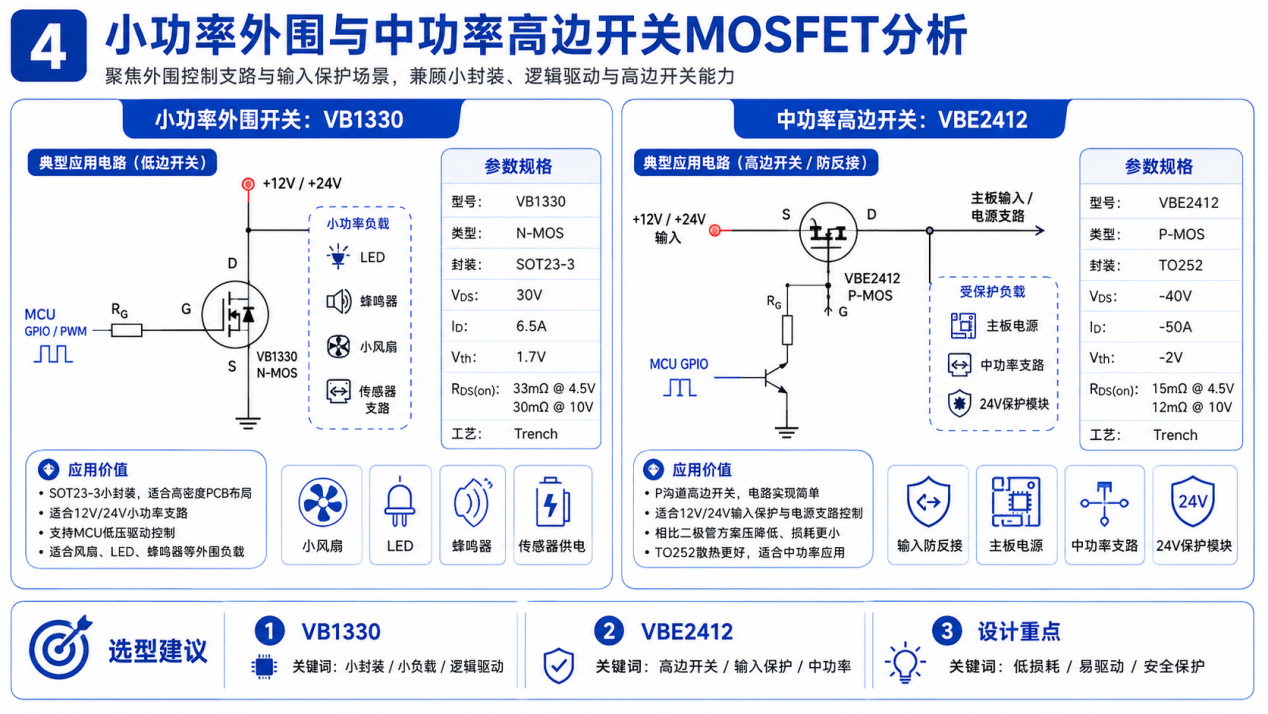

7. 小功率外围开关

推荐型号：VB1330
品牌：VBsemi
产品类型：MOSFET
封装：SOT23-3
结构：Single-N
VDS：30V
VGS：±20V
Vth：1.7V
RDS(on)：33mΩ @ VGS=4.5V，30mΩ @ VGS=10V
ID：6.5A
工艺：Trench

VB1330是一款小封装N沟道MOSFET，适合用于3D打印机中的小功率开关控制支路。相比热床和喷头加热模块，小功率外围负载通常电流较小，但数量较多，对器件封装尺寸、成本和逻辑驱动兼容性要求较高。

它采用SOT23-3封装，结构简单、体积小，适合高密度控制板布局。30V耐压可以覆盖常见12V/24V低压支路，6.5A电流能力适合风扇、LED、蜂鸣器、传感器供电、小型电磁负载等控制场景。其在4.5V驱动下RDS(on)为33mΩ，能够满足常见MCU控制或低压驱动场景。

因SOT23-3封装散热能力有限，不建议用于热床主MOS或大功率喷头加热MOS，更适合作为外围小功率控制器件使用。

应用价值：

推荐应用：
小型风扇驱动、LED灯带控制、蜂鸣器控制、传感器供电开关、小型负载开关、辅助电源支路控制。

8. 中功率高边开关与输入保护

推荐型号：VBE2412
品牌：VBsemi
产品类型：MOSFET
封装：TO252
结构：Single-P
VDS：-40V
VGS：±20V
Vth：-2V
RDS(on)：15mΩ @ VGS=4.5V，12mΩ @ VGS=10V
ID：-50A
工艺：Trench

VBE2412是一款P沟道MOSFET，采用TO252封装，适合3D打印机中的中功率高边开关、电源输入保护和部分电源支路控制。对于12V/24V平台，-40V耐压能够提供较好的电压裕量，TO252封装也具备比小型贴片封装更好的散热能力。

在3D打印机应用中，VBE2412可用于电源输入端防反接保护、主板电源开关、中功率负载支路开关等位置。作为P-MOS器件，它适合高边开关设计，电路实现相对简单，不需要复杂的高边驱动结构。相比传统二极管防反接方案，P-MOS方案可以降低导通压降和功率损耗。

不过，VBE2412的RDS(on)为12mΩ，相比VBQA2302的2.2mΩ更高。因此，在热床主回路这类大电流路径中，如果长期承载较大电流，发热会明显增加。它更推荐用于中功率输入保护和电源支路开关，而不是大功率热床主MOS。

应用价值：

推荐应用：
电源输入防反接、主板电源高边开关、中功率电源支路控制、24V输入保护模块。

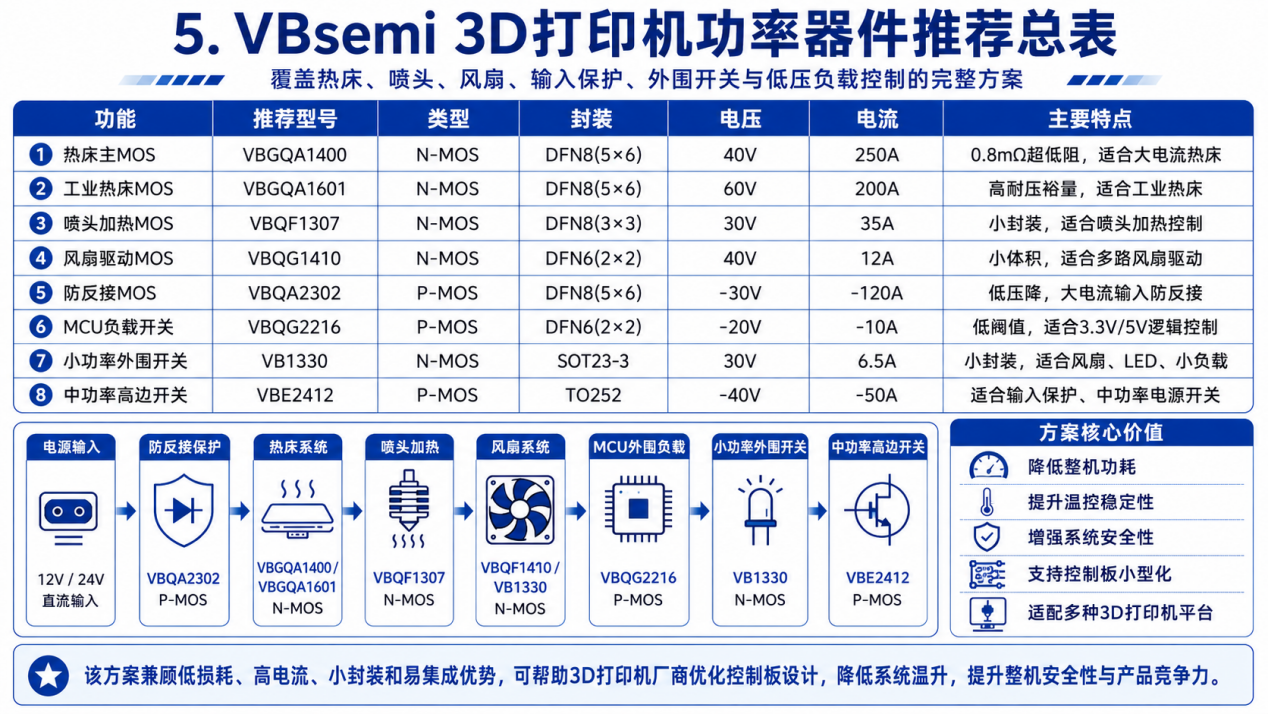

VBsemi 3D打印机功率器件推荐总表

VBsemi 3D打印机功率器件方案以“低损耗、小型化、高可靠、易集成”为核心，覆盖从主电源入口到加热系统、散热系统、外围负载和MCU控制支路的完整功率链路。

1. 降低整机功耗

VBGQA1400、VBGQA1601等低RDS(on)器件可显著降低热床大电流路径损耗，减少控制板温升，提高电源利用效率。

2. 提升温控稳定性

VBQF1307适合喷头加热控制，有助于实现快速响应和稳定温控，提升打印质量和材料适配能力。

3. 增强系统安全性

VBQA2302、VBE2412可用于电源输入防反接和高边电源保护，降低接线错误带来的损坏风险。

4. 支持控制板小型化

DFN8(5×6)、DFN8(3×3)、DFN6(2×2)、SOT23-3等封装组合，有利于多模块、高密度控制板设计。

5. 覆盖桌面级到工业级应用

从VB1330这类小功率外围开关，到VBGQA1400、VBGQA1601这类大电流热床MOS，VBsemi可覆盖桌面级、专业级、工业级3D打印机的不同功率需求。

面向2026年3D打印机高速化、智能化和工业化趋势，功率器件的合理选型将直接影响整机效率、热稳定性、电源安全性和长期可靠性。VBsemi通过VBGQA1400、VBGQA1601、VBQF1307、VBQG1410、VBQA2302、VBQG2216、VB1330、VBE2412等多款MOSFET产品，为3D打印机热床、喷头、风扇、防反接、MCU负载开关和外围小功率控制提供完整的功率器件解决方案。

该方案兼顾低损耗、高电流、小封装和易集成优势，可帮助3D打印机厂商优化控制板设计，降低系统温升，提升整机安全性与产品竞争力。
